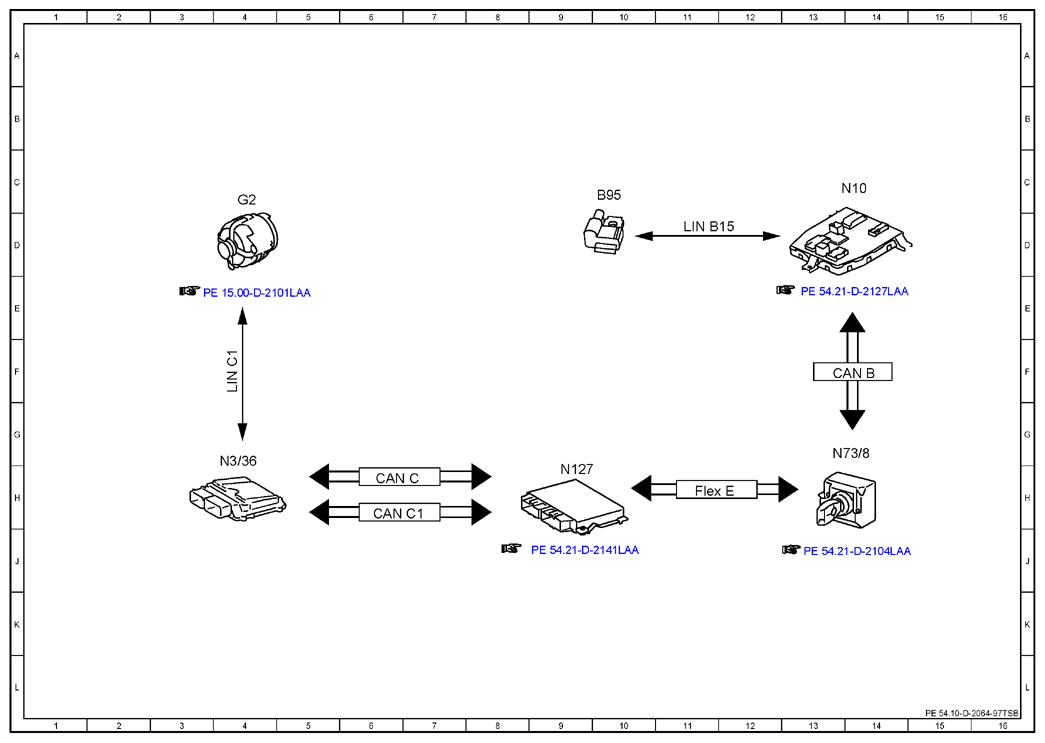

Electrical Function Schematic For Alternator Management - Pe54.10-D-2064-97TSB
| Code: | Designation: | Position: |
|---|---|---|
| B95 | Battery sensor | 10C |
| CAN B | Interior CAN | 14F |
| CAN C | Drive train CAN | 6H |
| CAN C1 | Engine CAN | 6H |
| Flex E | Chassis FlexRay | 11H |
| G2 | Alternator | 4C |
| LIN B15 | Battery sensor LIN | 11D |
| LIN C1 | Drive train LIN | 4F |
| N10 | SAM control unit | 14C |
| N127 | Drivetrain control unit | 9H |
| N3/36 | ME-SFI [ME] control unit | 4G |
| N73/8 | Electronic ignition lock (EZS) control unit | 13G |
