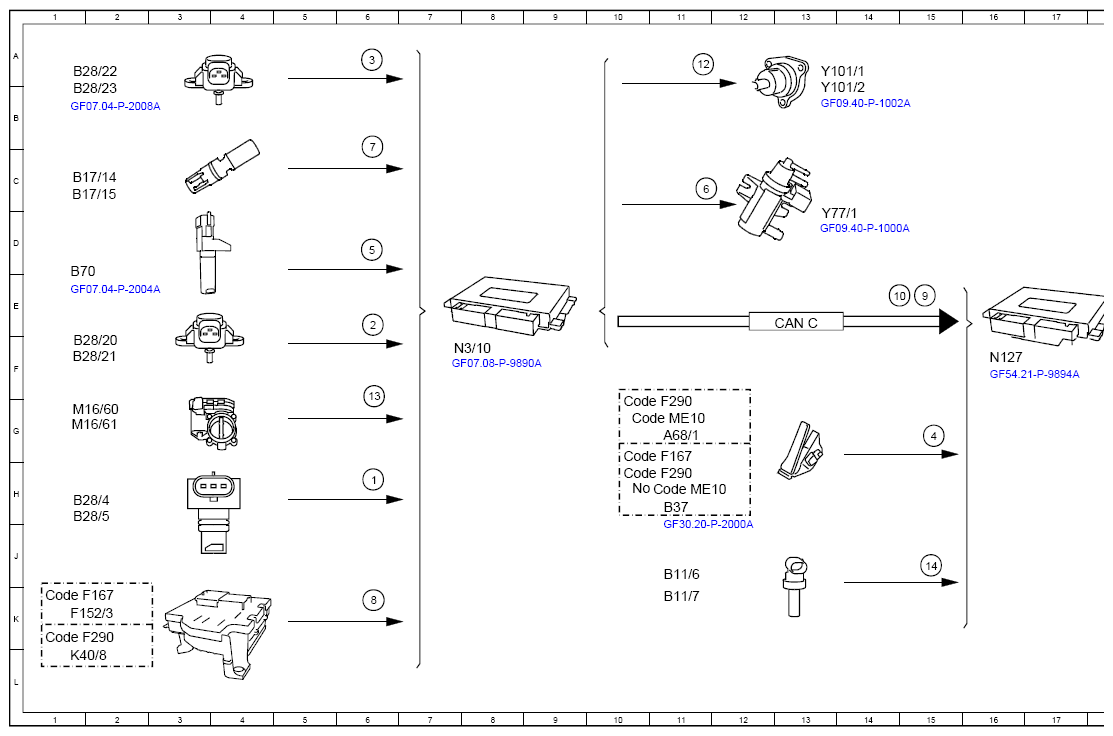

Function Schematic For Charging - PE09.00-P-2500-97F
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Pressure sensor downstream of air filter, signal | 6H |
| 10 | Low temperature circuit circulation pump 1, actuation | 14E |
| 10 | Low temperature circuit circulation pump 1, actuation | 22E |
| 11 | Low-temperature circuit switchover valve, actuation | 22J |
| 12 | Bypass air switchover valve, actuation | 11A |
| 13 | Throttle valve position, signal | 6G |
| 2 | Boost pressure, signal | 6E |
| 3 | Intake manifold pressure, signal | 6A |
| 4 | Accelerator pedal sensor, signal | 15G |
| 5 | Engine speed, signal | 6D |
| 6 | Boost pressure control pressure transducer, actuation | 11C |
| 7 | Charge air temperature sensor, signal | 6C |
| 8 | Circuit 87, status | 6K |
| 9 | Engine running, signal | 15E |
| A68/1 | Haptic accelerator pedal module | 11G |
| B11/6 | Low-temperature circuit 1 temperature sensor | 11J |
| B11/7 | Low-temperature circuit 2 temperature sensor | 11K |
| B17/14 | Left charge air temperature sensor | 1C |
| B17/15 | Right charge air temperature sensor | 1C |
| B28/20 | Left pressure sensor upstream of throttle valve | 1F |
| B28/21 | Right pressure sensor upstream of throttle valve | 1F |
| B28/22 | Left pressure sensor downstream of throttle valve | 1A |
| B28/23 | Right pressure sensor downstream of throttle valve | 1B |
| B28/4 | Pressure sensor downstream air filter, left cylinder bank | 1H |
| B28/5 | Pressure sensor downstream of air filter, right cylinder bank | 1H |
| B37 | Accelerator pedal sensor | 11H |
| B70 | Crankshaft Hall sensor | 1E |
| CAN C | Engine CAN | 13E |
| Code F167 | Model series 167 | 1K |
| Code F167 | Model series 167 | 10G |
| Code F290 | Model series 290 | 20G |
| Code F290 | Model series 290 | 1K |
| Code F290 | Model series 290 | 10G |
| Code F290 | Model series 290 | 10H |
| Code ME10 | Hybrid vehicle | 20G |
| Code ME10 | Hybrid vehicle | 10G |
| Code ME10 | Hybrid vehicle | 11H |
| F152/3 | Engine compartment fuse and relay module | 1K |
| K40/8 | Engine fuse and relay module | 1L |
| LIN | Local Interconnect Network | 20E |
| LIN | Local Interconnect Network | 20J |
| M16/60 | Left throttle valve actuator | IG |
| 1116/61 | Right throttle valve actuator | IG |
| M43/6 | Low-temperature circuit circulation pump 1 | 22F |
| M43/8 | Low-temperature circuit circulation pump 3 | 22G |
| N127 | Drivetrain control unit | 16F |
| N3/10 | ME-SFI [ME] control unit | 8F |
| Y101/1 | Left bypass air switchover valve | 13A |
| Y101/2 | Right bypass air switchover valve | 13B |
| Y73/1 | Low-temperature circuit switchover valve | 22K |
| Y77/1 | Boost pressure positioner | 13D |
