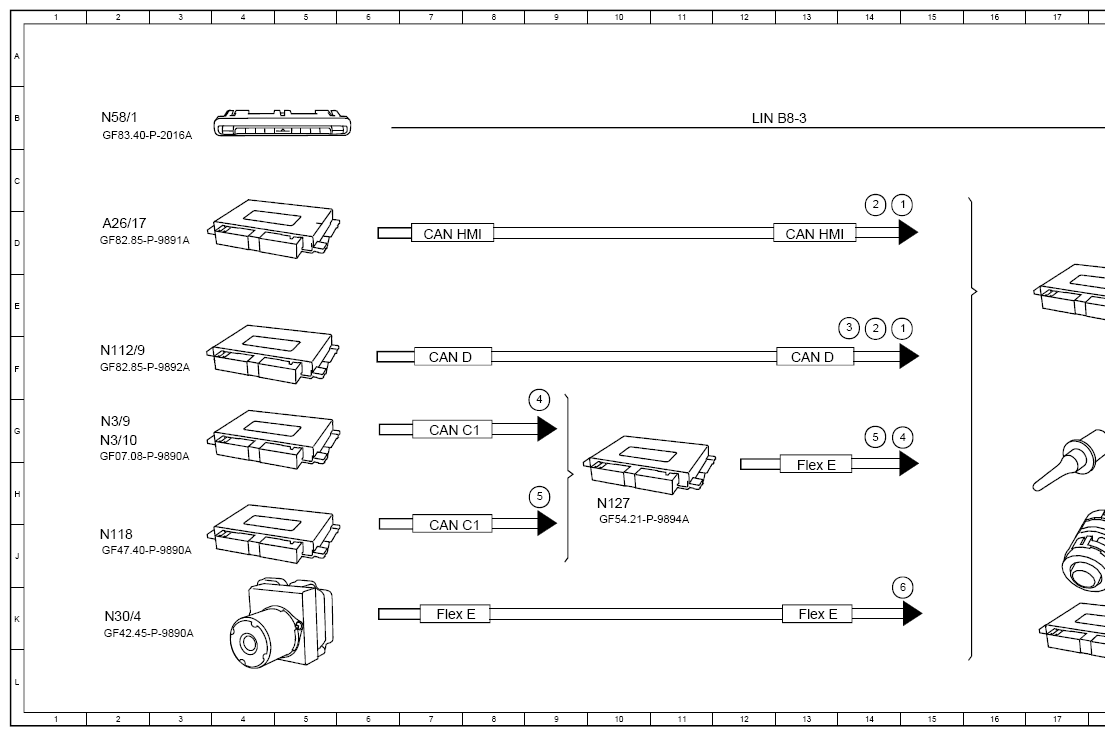

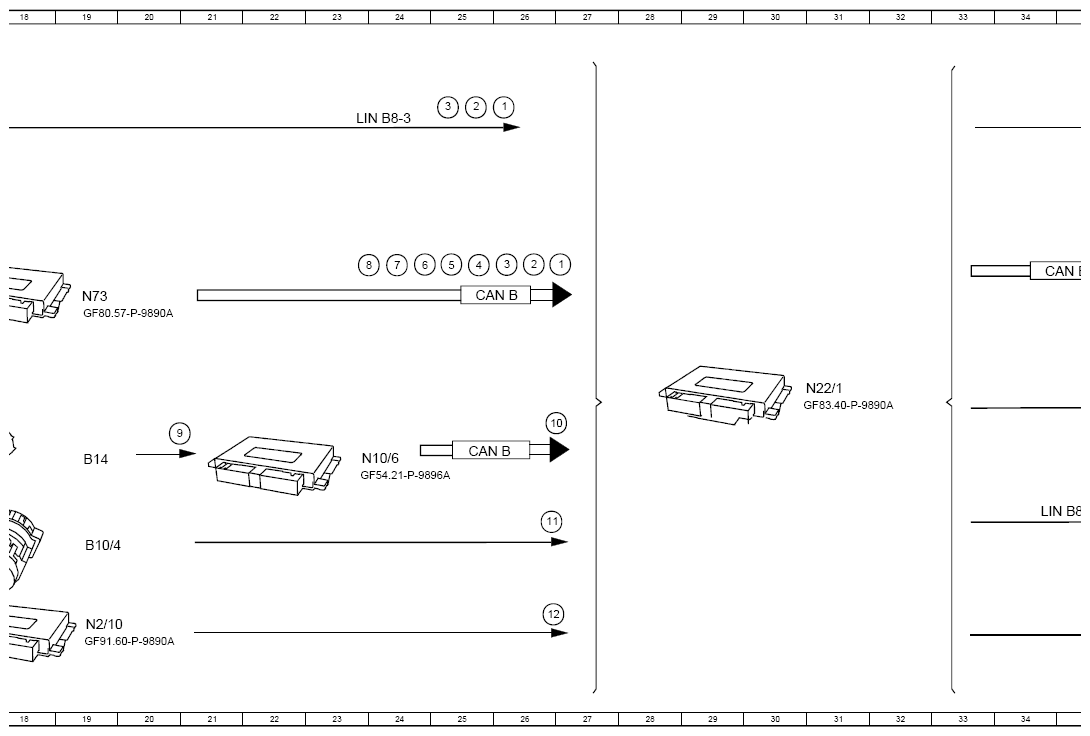

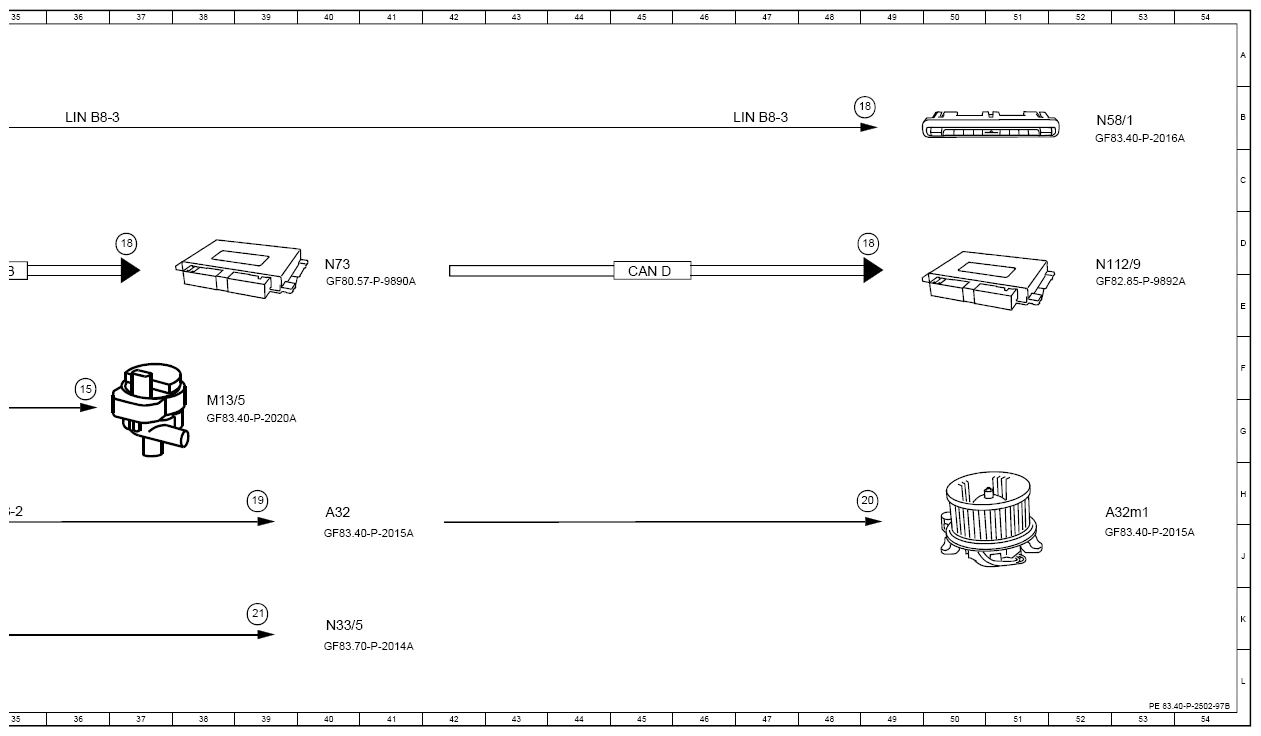

Function Schematic For Pre-Entry Climate Control - PE83.40-P-2502-97B
Model 167
with code ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUGIN))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Departure time, signal | 14C |
| 1 | Departure time, signal | 14E |
| 1 | Departure time, signal | 26B |
| 1 | Departure time, signal | 27D |
| 10 | Displayed outside temperature, signal | 27G |
| 11 | Interior temperature sensor, signal | 27H |
| 12 | Crash, signal | 27K |
| 15 | Coolant circulation pump, actuation | 36F |
| 18 | Pre-air conditioning, status | 49B |
| 18 | Pre-air conditioning, status | 37D |
| 18 | Pre-air conditioning, status | 49D |
| 19 | Blower motor, request | 39H |
| 2 | Pre-air conditioning, request | 25B |
| 20 | Blower motor, actuation | 49H |
| 21 | High-voltage PTC heater, actuation | 39J |
| 3 | Consumer shutoff, request | 14E |
| 3 | Consumer shutoff, request | 25B |
| 3 | Consumer shutoff, request | 26D |
| 4 | Coolant temperature, signal | 25D |
| 4 | Coolant temperature, signal | 15G |
| 4 | Coolant temperature, signal | 9G |
| 5 | Fuel fill level, signal | 25D |
| 5 | Fuel fill level, signal | 14G |
| 5 | Fuel fill level, signal | 9H |
| 6 | Vehicle speed, signal | 15K |
| 6 | Vehicle speed, signal | 15J |
| 7 | Battery voltage, signal | 24D |
| 8 | Circuit 15, status | 23D |
| 9 | Outside temperature sensor, signal | - |
| A26/17 | Head unit | 2D |
| A32 | AC housing | 40H |
| A32m1 | Electronic blower motor | 53H |
| B10/4 | Interior temperature sensor | 19J |
| B14 | Outside temperature sensor | 19H |
| CAN B | Interior CAN | 25E |
| CAN B | Interior CAN | 25G |
| CAN B | Interior CAN | 35E |
| CAN C1 | Drive train CAN | 7G |
| CAN C1 | Drive train CAN | 7J |
| CAN D | Diagnostic CAN | 13F |
| CAN D | Diagnostic CAN | 45E |
| CAN D | Diagnostic CAN | 7F |
| CAN HMI | User interface CAN | 13D |
| CAN HMI | User interface CAN | 7D |
| Flex E | Chassis FlexRay | 13H |
| Flex E | Chassis FlexRay | 13K |
| Flex E | Chassis FlexRay | 7K |
| LIN B8-2 | Climate control LIN 2 | 34H |
| LIN B8-3 | AC operation LIN | 24B |
| LIN B8-3 | AC operation LIN | 36B |
| LIN B8-3 | AC operation LIN | 12B |
| LIN B8-3 | AC operation LIN | 47B |
| M13/5 | Coolant circulation pump | 38G |
| N10/6 | Front SAM control unit | 24H |
| N112/9 | HERMES control unit | 2F |
| N112/9 | HERMES control unit | 52D |
| N118 | Fuel pump control unit | 2J |
| N127 | Drivetrain control unit | 10H |
| N2/10 | Supplemental restraint system control unit | 19K |
| N22/1 | Climate control control unit | 31F |
| N3/10 | ME-SFI [ME] control unit | 2G |
| N3/9 | CDI control unit | 2G |
| N30/4 | Electronic Stability Program (ESP®) control unit | 2K |
| N33/5 | High-voltage PTC heater | 40K |
| N58/1 | Climate control operating unit | 52B |
| N58/1 | Climate control operating unit | 2B |
| N73 | Electronic ignition switch control unit | 19E |
| N73 | Electronic ignition switch control unit | 40D |
