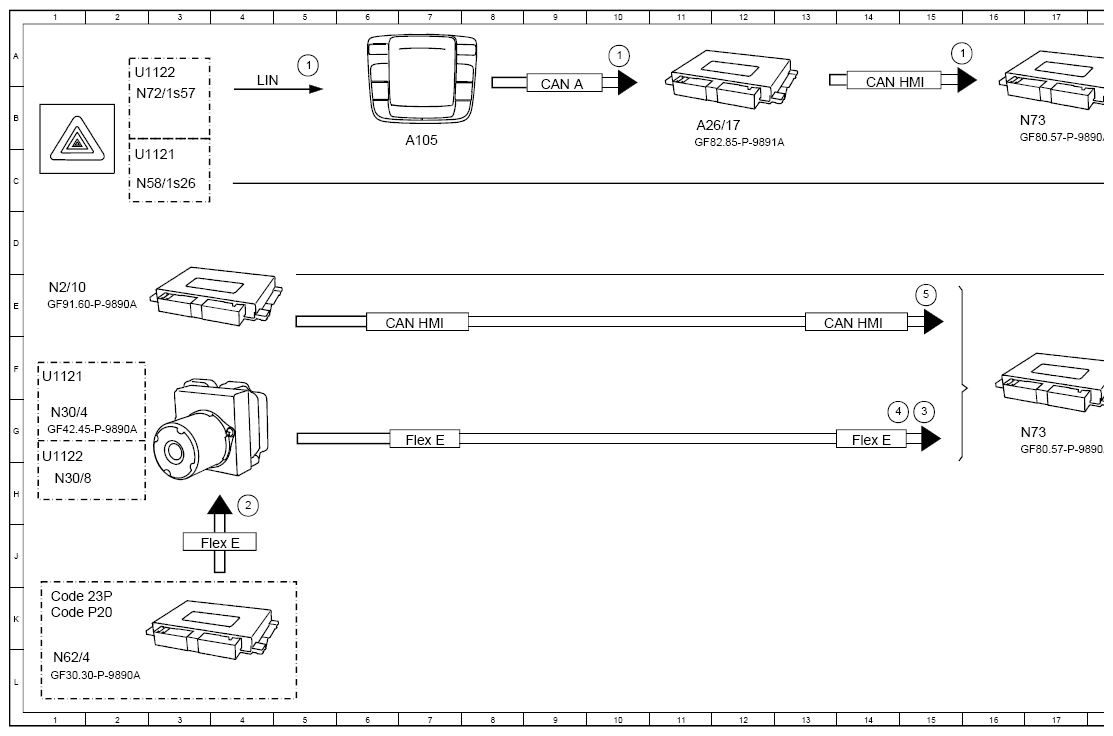

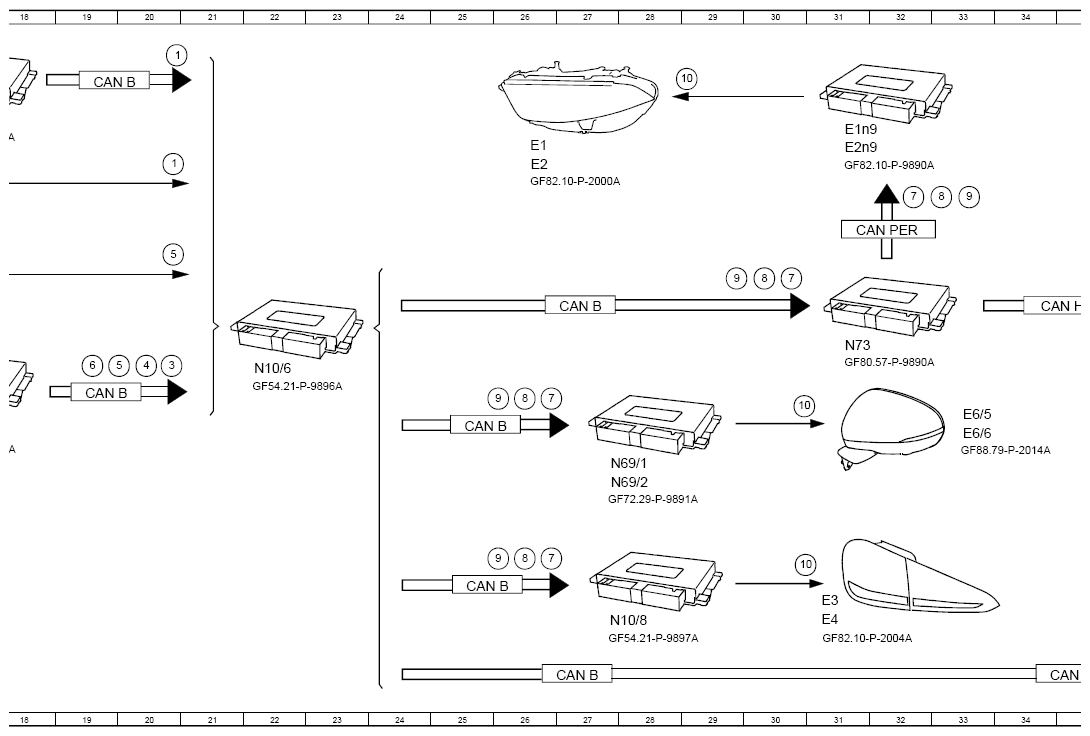

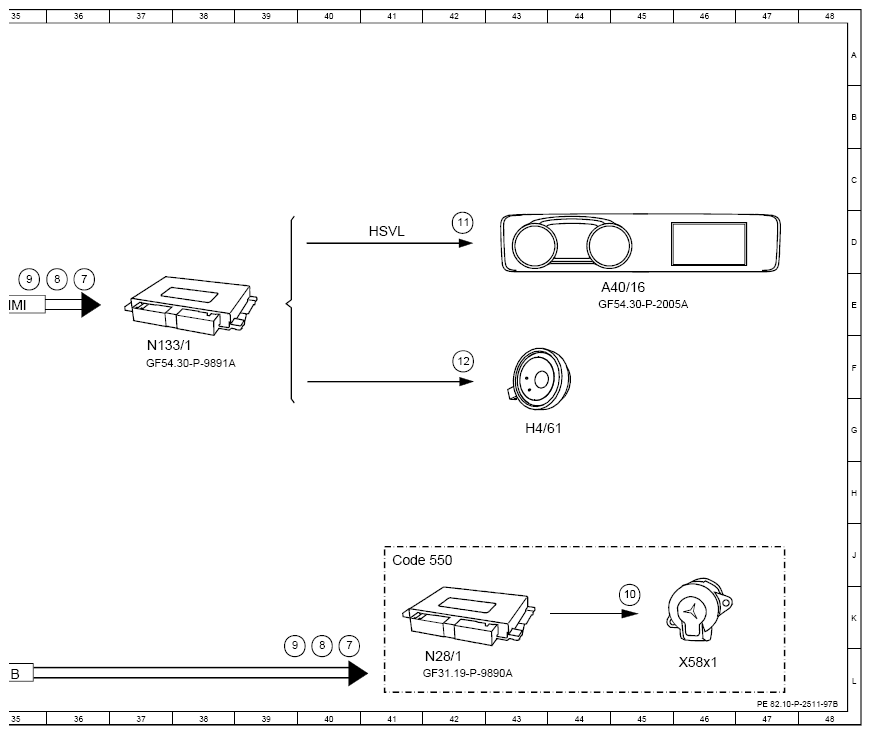

Function Schematic, Hazard Warning Flashing - PE82.10-P-2511-97B
Model 167
Model 293
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Hazard warning system button, status | 20C |
| 1 | Hazard warning system button, status | 5A |
| 1 | Hazard warning system button, status | 10A |
| 1 | Hazard warning system button, status | 15A |
| 1 | Hazard warning system button, status | 20A |
| 10 | Turn signal light, actuation | 45J |
| 10 | Turn signal light, actuation | 29A |
| 10 | Turn signal light, actuation | 30G |
| 10 | Turn signal light, actuation | 30J |
| 11 | Image data, signal | 42C |
| 12 | Speaker, actuation | 42F |
| 2 | Brake, request | 4H |
| 3 | Hazard warning flasher, request | 15G |
| 4 | Hazard warning flasher, request | 20F |
| 5 | Crash, signal | 15E |
| 5 | Crash, signal | 20D |
| 5 | Crash, signal | 20F |
| 6 | Central locking (CL[ZV]), status | 19F |
| 7 | Left turn signal light, request | 30E |
| 7 | Left turn signal light, request | 32C |
| 7 | Left turn signal light, request | 36E |
| 7 | Left turn signal light, request | 26G |
| 7 | Left turn signal light, request | 26J |
| 7 | Left turn signal light, request | 40K |
| 8 | Right turn signal light, request | 30D |
| 8 | Right turn signal light, request | 36D |
| 8 | Right turn signal light, request | 40K |
| 8 | Right turn signal light, request | 26G |
| 8 | Right turn signal light, request | 26J |
| 8 | Right turn signal light, request | 33C |
| 9 | Flasher frequency, signal | 29E |
| 9 | Flasher frequency, signal | 39K |
| 9 | Flasher frequency, signal | 35E |
| 9 | Flasher frequency, signal | 33C |
| 9 | Flasher frequency, signal | 26G |
| 9 | Flasher frequency, signal | 26J |
| A105 | Touchpad | 7B |
| A26/17 | Head unit | 11B |
| A40/16 | Head unit/instrument cluster display cluster | 45E |
| CAN A | Telematics CAN | 9B |
| CAN B | Interior CAN | 27E |
| CAN B | Interior CAN | 19F |
| CAN B | Interior CAN | 27L |
| CAN B | Interior CAN | 25G |
| CAN B | Interior CAN | 35L |
| CAN B | Interior CAN | 25K |
| CAN B | Interior CAN | 19B |
| CAN HMI | User interface CAN | 35E |
| CAN HMI | User interface CAN | 14E |
| CAN HMI | User interface CAN | 14B |
| CAN HMI | User interface CAN | 7E |
| CAN PER | Peripherals CAN | 32D |
| Code 23P | Driver assistance package | 1K |
| Code 550 | Trailer hitch | 41J |
| Code P20 | Driver assistance package PLUS | 1K |
| E1 | Left front lamp unit | 26C |
| E1n9 | Left headlamp control unit | 31B |
| E2 | Right front lamp unit | 26C |
| E2n9 | Right headlamp control unit | 31C |
| E3 | Left rear lamp unit | 31K |
| E4 | Right rear lamp unit | 31K |
| E6/5 | Left outside mirror turn signal lamp | 33G |
| E6/6 | Right outside mirror turn signal lamp | 33G |
| Flex E | Chassis FlexRay | 14G |
| Flex E | Chassis FlexRay | 3J |
| Flex E | Chassis FlexRay | 7G |
| H4/61 | Instrument cluster speaker | 43G |
| HSVL | High-speed video link | 41D |
| LIN | Local Interconnect Network | 4A |
| N10/6 | 22F | |
| N10/8 | 28K | |
| N133/1 | Instrument cluster control unit | 37F |
| N2/10 | Supplemental restraint system control unit | 1E |
| N28/1 | Trailer recognition control unit | 42L |
| N30/4 | Electronic Stability Program control unit | 1G |
| N30/8 | Regenerative braking system control unit | 1H |
| N58/1s26 | Hazard warning system button | 3C |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 1L |
| N69/1 | Driver door control unit | 28H |
| N69/2 | Front passenger door control unit | 28H |
| N72/1s57 | Hazard warning system button | 3B |
| N73 | Electronic ignition switch control unit | 17G |
| N73 | Electronic ignition switch control unit | 31F |
| N73 | Electronic ignition switch control unit | 17B |
| U1121 | Valid for model 167 | 2C |
| U1121 | Valid for model 167 | 1F |
| U1122 | Valid for model 293 | 2A |
| U1122 | Valid for model 293 | 1G |
| X58x1 | Trailer socket | 46L |
