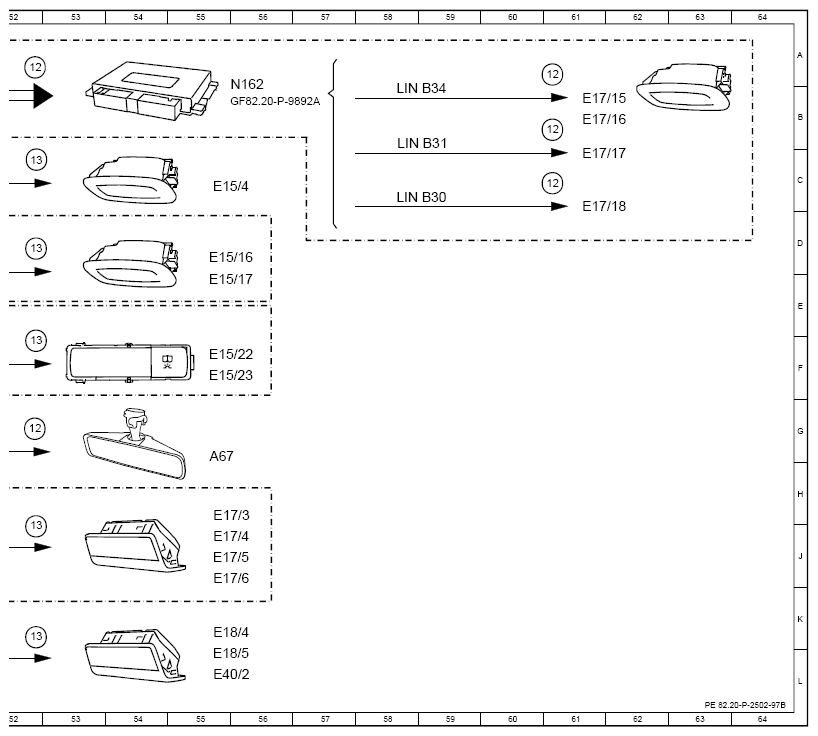

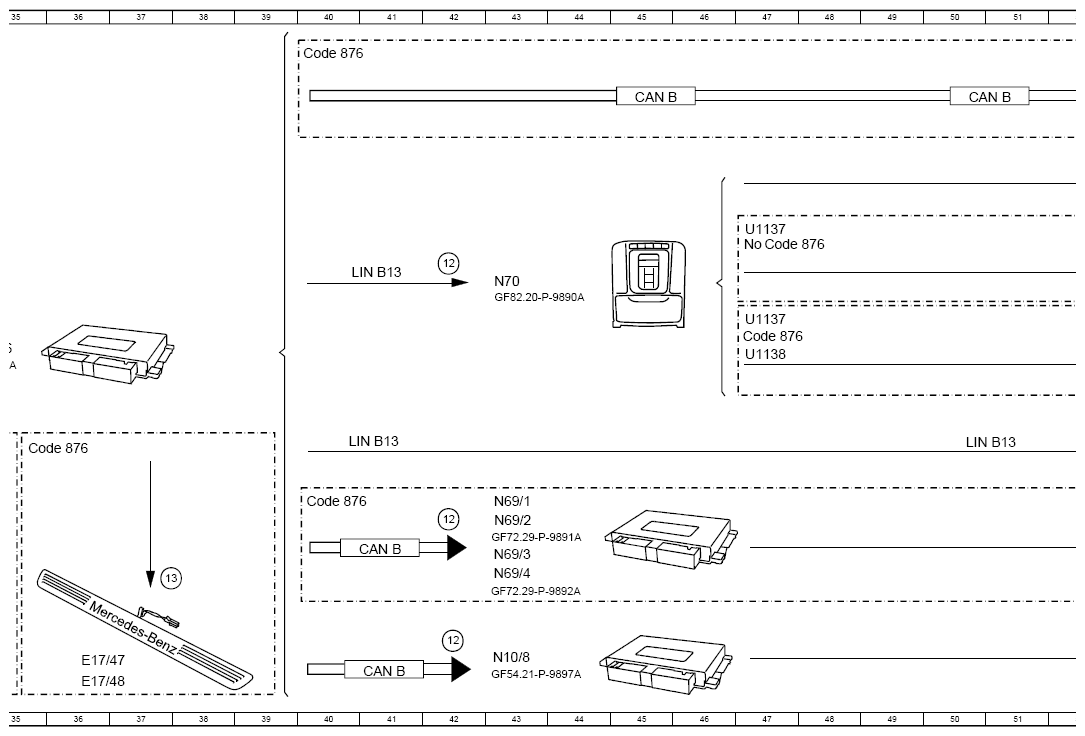

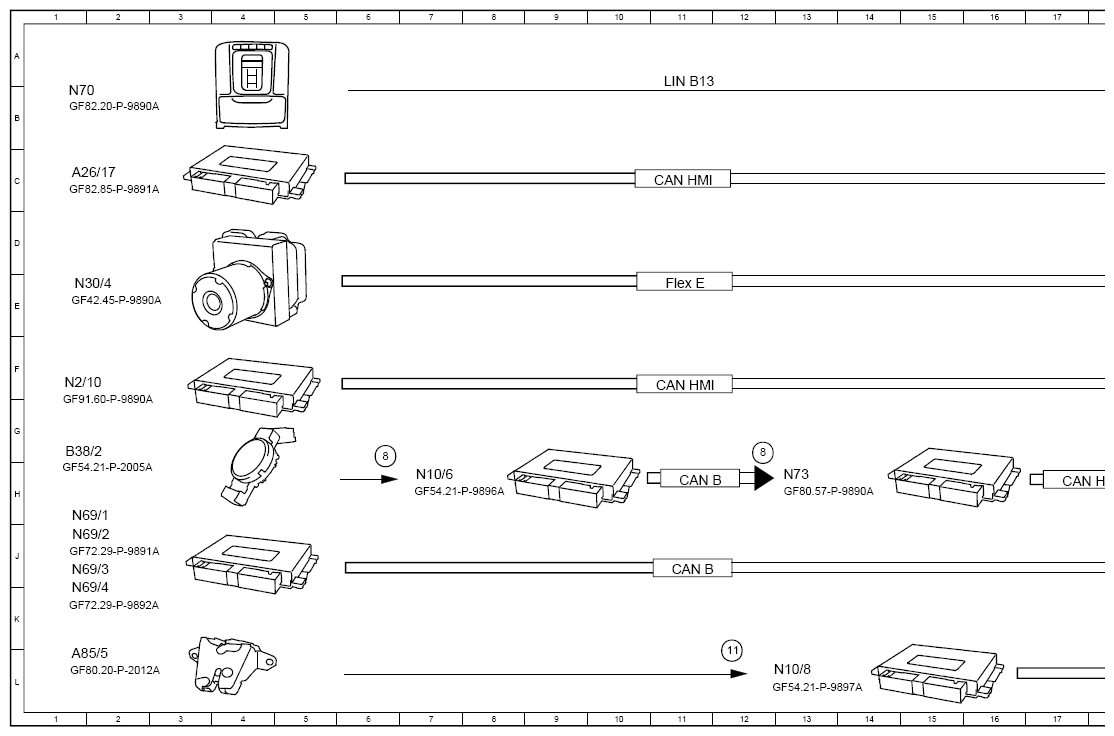

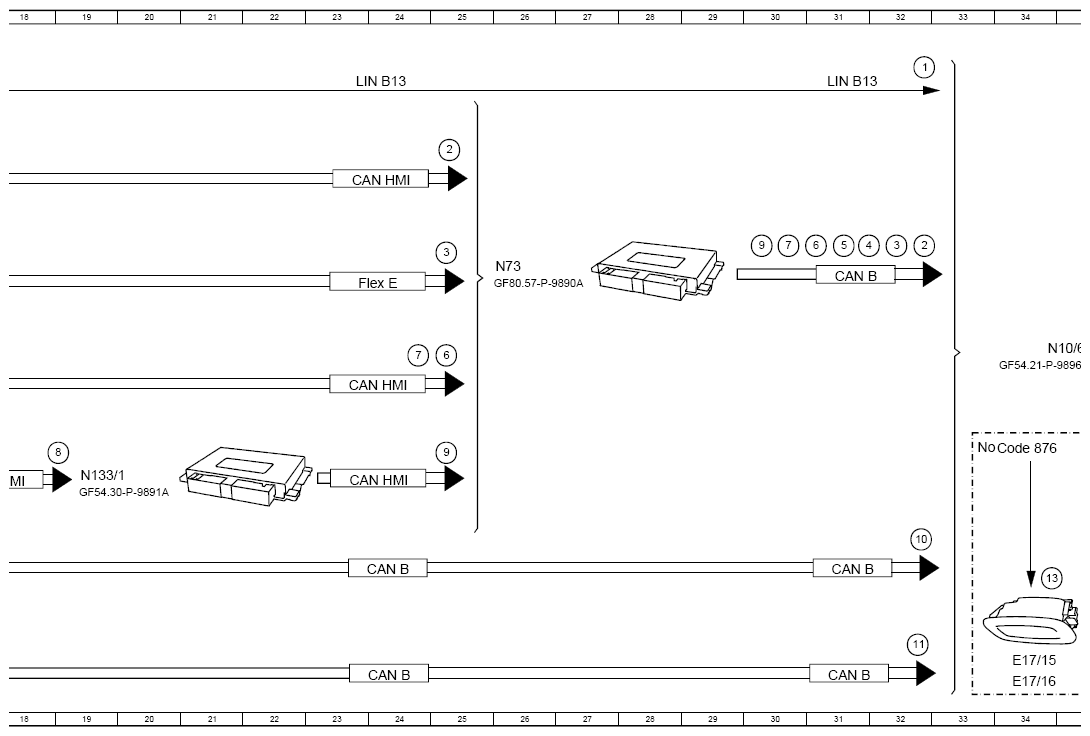

Function Schematic For Automatic Interior Lighting Control - PE82.20-P-2502-97B
Model 167
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Automatic function switch, status | 32A |
| 10 | Door rotary tumbler switch, status | 32J |
| 11 | Trunk lid/liftgate lock main catch switch, status | 12L |
| 11 | Trunk lid/liftgate lock main catch switch, status | 32L |
| 12 | Interior lamp, request | 52G |
| 12 | Interior lamp, request | 42K |
| 12 | Interior lamp, request | 42H |
| 12 | Interior lamp, request | 42D |
| 12 | Interior lamp, request | 52A |
| 12 | Interior lamp, request | 61C |
| 12 | Interior lamp, request | 61B |
| 12 | Interior lamp, request | 61A |
| 13 | Interior lamp, actuation | 52F |
| 13 | Interior lamp, actuation | 52D |
| 13 | Interior lamp, actuation | 52C |
| 13 | Interior lamp, actuation | 52J |
| 13 | Interior lamp, actuation | 52K |
| 13 | Interior lamp, actuation | 34J |
| 13 | Interior lamp, actuation | 37J |
| 2 | OFF delay time, status | 25C |
| 2 | OFF delay time, status | 32D |
| 3 | Vehicle speed, signal | 25D |
| 3 | Vehicle speed, signal | 32D |
| 4 | Central locking, status | 31D |
| 5 | Circuit 15, status | 31D |
| 6 | Crash, signal | 25F |
| 6 | Crash, signal | 31D |
| 7 | Seat belt buckle switch, status | 24F |
| 7 | Seat belt buckle switch, status | 30D |
| 8 | Dusk setting, signal | 6G |
| 8 | Dusk setting, signal | 12G |
| 8 | Dusk setting, signal | 19G |
| 9 | Day/night, signal | 25G |
| 9 | Day/night, signal | 30D |
| A26/17 | Head unit | 1C |
| A67 | Inside rearview mirror | 55G |
| A85/5 | Trunk lid/liftgate lock | 1L |
| B38/2 | Rain/light sensor with additional functions | 1G |
| CAN B | Interior CAN | 41L |
| CAN B | Interior CAN | 31E |
| CAN B | Interior CAN | 31J |
| CAN B | Interior CAN | 31L |
| CAN B | Interior CAN | 41J |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 24L |
| CAN B | Interior CAN | 24J |
| CAN B | Interior CAN | 11J |
| CAN B | Interior CAN | 50B |
| CAN B | Interior CAN | 45B |
| CAN HMI | User interface CAN | 24C |
| CAN HMI | User interface CAN | 23F |
| CAN HMI | User interface CAN | 23H |
| CAN HMI | User interface CAN | 17H |
| CAN HMI | User interface CAN | 11F |
| CAN HMI | User interface CAN | 11C |
| Code 876 | Interior lights package | 47F |
| Code 876 | Interior lights package | 47D |
| Code 876 | Interior lights package | 40H |
| Code 876 | Interior lights package | 34G |
| Code 876 | Interior lights package | 35G |
| Code 876 | Interior lights package | 40A |
| E15/16 | Left rear compartment lamp | 55D |
| E15/17 | Right rear compartment lamp | 55E |
| E15/22 | Left rear reading lamp | 55F |
| E15/23 | Right rear reading lamp | 55F |
| E15/4 | Central load compartment dome lamp | 55C |
| E17/15 | Right front footwell lamp | 34L |
| E17/15 | Right front footwell lamp | 61B |
| E17/16 | Left front footwell lamp | 34L |
| E17/16 | Left front footwell lamp | 61B |
| E17/17 | Right rear footwell lamp | 61C |
| E17/18 | Left rear footwell lamp | 61C |
| E17/3 | Left front door exit and warning lamp | 55H |
| E17/4 | Right front door exit and warning lamp | 55J |
| E17/47 | Left front illuminated door sill molding | 36L |
| E17/48 | Right front illuminated door sill molding | 36L |
| E17/5 | Left rear door exit and warning lamp | 55J |
| E17/6 | Right rear door exit and warning lamp | 55J |
| E18/4 | Right load compartment lamp | 55K |
| E18/5 | Left load compartment lamp | 55L |
| E40/2 | Left tailgate ambient lamp and warning lamp | 55L |
| Flex E | Chassis FlexRay | 23E |
| Flex E | Chassis FlexRay | 11E |
| LIN B13 | Roof LIN | 31A |
| LIN B13 | Roof LIN | 50G |
| LIN B13 | Roof LIN | 41E |
| LIN B13 | Roof LIN | 41G |
| LIN B13 | Roof LIN | 24A |
| LIN B13 | Roof LIN | 11A |
| LIN B30 | Driver door ambiance illumination LIN | 58C |
| LIN B31 | Front passenger door ambiance illumination LIN | 58B |
| LIN B34 | Cockpit ambiance illumination LIN | 58B |
| N10/6 | Front SAM control unit | 35F |
| N10/6 | Front SAM control unit | 7H |
| N10/8 | Rear SAM control unit | 13L |
| N10/8 | Rear SAM control unit | 43L |
| N133/1 | Instrument cluster control unit | 19H |
| N162 | Ambiance illumination control unit | 56B |
| N2/10 | Supplemental restraint system control unit | 1F |
| N30/4 | Electronic Stability Program (ESP®) control unit | 1E |
| N69/1 | Driver door control unit | 1H |
| N69/1 | Driver door control unit | 43H |
| N69/2 | Front passenger door control unit | 1J |
| N69/2 | Front passenger door control unit | 43J |
| N69/3 | Left rear door control unit | 1J |
| N69/3 | Left rear door control unit | 43J |
| N69/4 | Right rear door control unit | 1K |
| N69/4 | Right rear door control unit | 43J |
| N70 | Overhead control panel control unit | 1B |
| N70 | Overhead control panel control unit | 43E |
| N73 | Electronic ignition switch control unit | 26D |
| N73 | Electronic ignition switch control unit | 13H |
| U1137 | Valid for model 167.3 | 47E |
| U1137 | Valid for model 167.3 | 47D |
| U1138 | Valid for model 167.9 | 47F |
