Lower Engine Compartment Lining Remove And Install - Ar61.20-P-1105ME
Model 167
Shown on model 167.1 with code 430 (Off-road package)
| Risk of injury from engine start by remote start function | Prior to starting work, open engine hood, do not reach into rotation range or hazard area of freely rotating parts, wear closed and snug-fitting work clothes | AS00.00-Z-0024-01A | |
| Remove/install | |||
| 1 | Open hood. | Model 167 with code 26U (Preinstallation for engine remote start) |
|
| 2 | Lift vehicle with lifting platform. | AR00.60-P-1006A | |

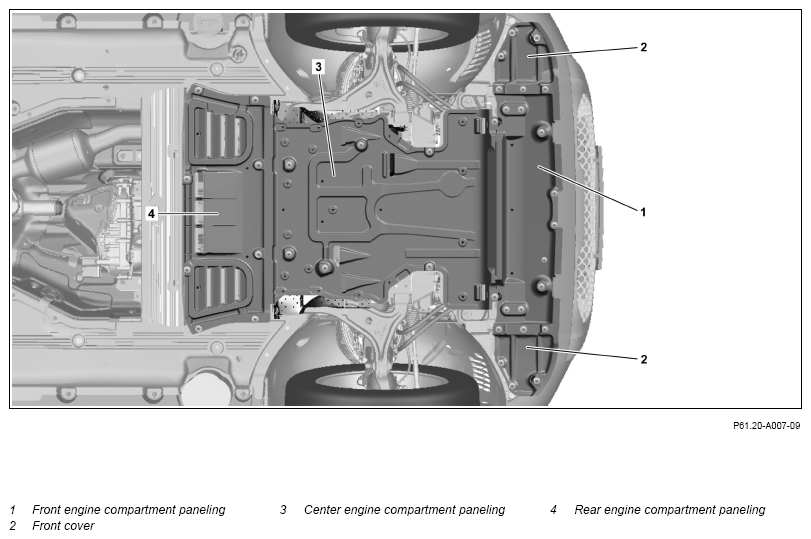

| 3 | Remove front engine compartment lining (1). | Model 167 with code 481 (Sump shield) Screw/bolt, underride guard |
*BA61.40-P-1001-01D |
| 4 | Remove left and/or right front cover (2). | Model 167 with code 430 (Offroad package) Model 167 with code 481 (Sump shield) |
|
| 5 | Remove center engine compartment lining (3). | with code 481 (Sump shield) Screw/bolt, underride guard |
*BA61.40-P-1001-01D |
| 6 | Remove rear engine compartment lining (4). | ||
| 7 | Install in the reverse order. |
UNDERRIDE GUARD
| Number | Designation | Model 167 with code 430 (Offroad package) Model 167 with code 481 (Sump shield) | |
|---|---|---|---|
| BA61.40-P-1001-01D | Screw/bolt, underride guard | Nm | 17 |
