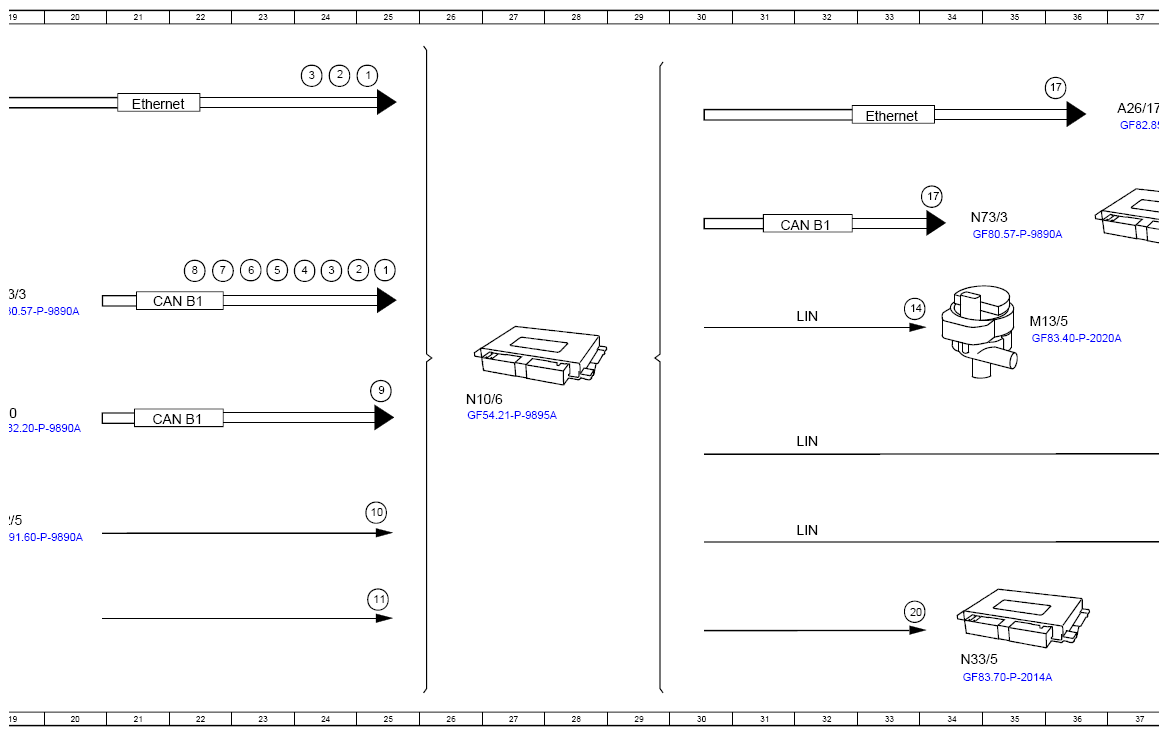

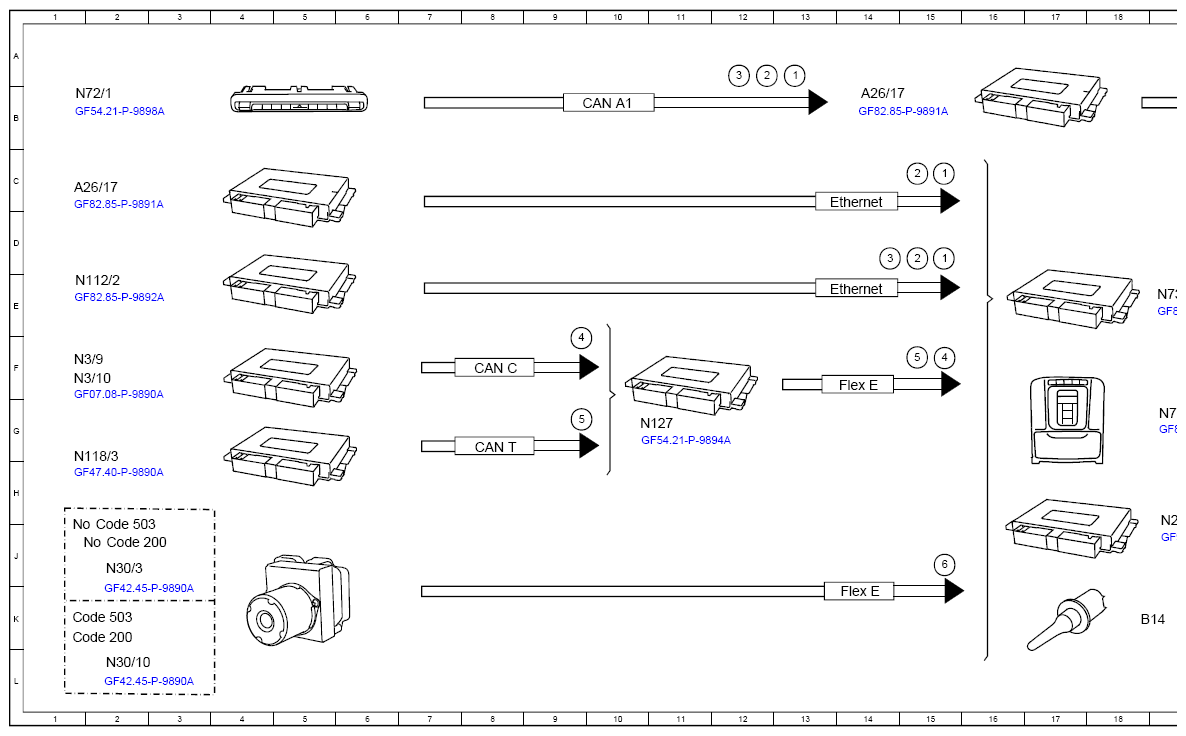

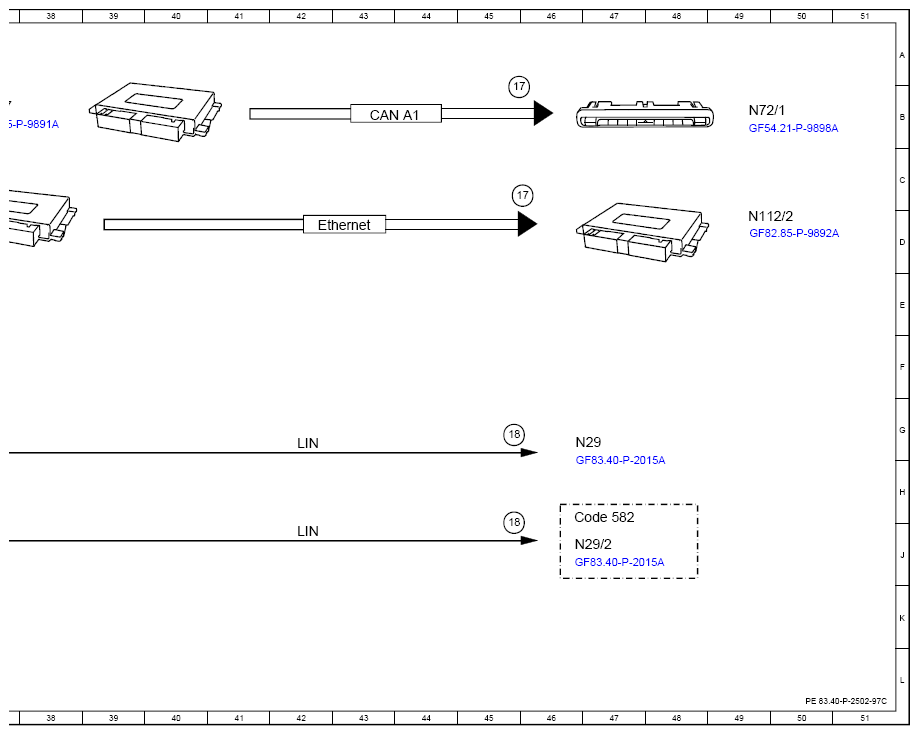

(Function Schematic For Pre-Entry Climate Control - PE83.40-P-2502-97C)
Model 223 with code ME10 (Hybrid vehicle (plug-in, PHEV))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Departure time, signal | 13A |
| 1 | Departure time, signal | 15C |
| 1 | Departure time, signal | 15D |
| 1 | Departure time, signal | 25A |
| 1 | Departure time, signal | 25D |
| 10 | Crash, signal | 25H |
| 11 | Outside temperature sensor, signal | 25K |
| 14 | Coolant circulation pump, actuation | 33E |
| 17 | Pre-air conditioning, status | 45B |
| 17 | Pre-air conditioning, status | 34C |
| 17 | Pre-air conditioning, status | 46C |
| 17 | Pre-air conditioning, status | 36B |
| 18 | Blower motor, request | 45G |
| 18 | Blower motor, request | 45H |
| 2 | Pre-air conditioning, request | 24A |
| 2 | Pre-air conditioning, request | 25E |
| 2 | Pre-air conditioning, request | 15C |
| 2 | Pre-air conditioning, request | 15D |
| 2 | Pre-air conditioning, request | 12A |
| 20 | High-voltage PTC heater, actuation | 33K |
| 3 | Consumer shutoff, request | 12A |
| 3 | Consumer shutoff, request | 14D |
| 3 | Consumer shutoff, request | 24A |
| 3 | Consumer shutoff, request | 24E |
| 4 | Coolant temperature, signal | 24D |
| 4 | Coolant temperature, signal | 15F |
| 4 | Coolant temperature, signal | 9F |
| 5 | Fuel fill level, signal | 23D |
| 5 | Fuel fill level, signal | 15F |
| 5 | Fuel fill level, signal | 9G |
| 6 | Vehicle speed, signal | 15J |
| 6 | Vehicle speed, signal | 23E |
| 7 | Circuit 15, status | 22D |
| 8 | Battery voltage, signal | 22D |
| 9 | Interior temperature, signal | 25F |
| A26/17 | Head unit | 1C |
| A26/17 | Head unit | 14B |
| A26/17 | Head unit | 37B |
| B14 | Outside temperature sensor | 18K |
| CAN A1 | CAN 1 for telematics | 10B |
| CAN A1 | CAN 1 for telematics | 43B |
| CAN B1 | CAN 1 for vehicle interior | 21E |
| CAN B1 | CAN 1 for vehicle interior | 21G |
| CAN B1 | CAN 1 for vehicle interior | 32D |
| CAN C | CAN for engine | 8F |
| CAN T | CAN for drivetrain | 8G |
| Code 200 | Conditionally automated driving | 2J |
| Code 200 | Conditionally automated driving | 1K |
| Code 503 | Remote-controlled parking | 2J |
| Code 503 | Remote-controlled parking | 1K |
| Code 582 | Air conditioning in rear | 46H |
| Ethernet | Ethernet | 14C |
| Ethernet | Ethernet | 21B |
| Ethernet | Ethernet | 33B |
| Ethernet | Ethernet | 14E |
| Ethernet | Ethernet | 42D |
| Flex E | Chassis FlexRay | 14F |
| Flex E | Chassis FlexRay | 14K |
| LIN | Local Interconnect Network | 32E |
| LIN | Local Interconnect Network | 42G |
| LIN | Local Interconnect Network | 42J |
| LIN | Local Interconnect Network | 32G |
| LIN | Local Interconnect Network | 32J |
| M13/5 | Circulation pump | 35E |
| N10/6 | Front signal acquisition and actuation module control unit | 26G |
| N112/2 | Telematics services communication module | 1E |
| N112/2 | Telematics services communication module | 49D |
| N118/3 | Fuel pump control unit | 1G |
| N127 | Drivetrain control unit | 10G |
| N2/5 | Supplemental restraint system control unit | 19J |
| N29 | Blower regulator | 46G |
| N29/2 | Blower regulator | 46J |
| N3/10 | Engine management control unit | 1F |
| N3/9 | Engine management control unit | 1F |
| N30/10 | Electronic Stability Program control unit | 2L |
| N30/3 | Electronic Stability Program control unit | 2J |
| N33/5 | PTC heater | 34L |
| N70 | Overhead control panel control unit | 19G |
| N72/1 | Upper control panel control unit | 49B |
| N72/1 | Upper control panel control unit | 1B |
| N73/3 | Electronic ignition switch control unit | 19E |
| N73/3 | Electronic ignition switch control unit | 34D |
