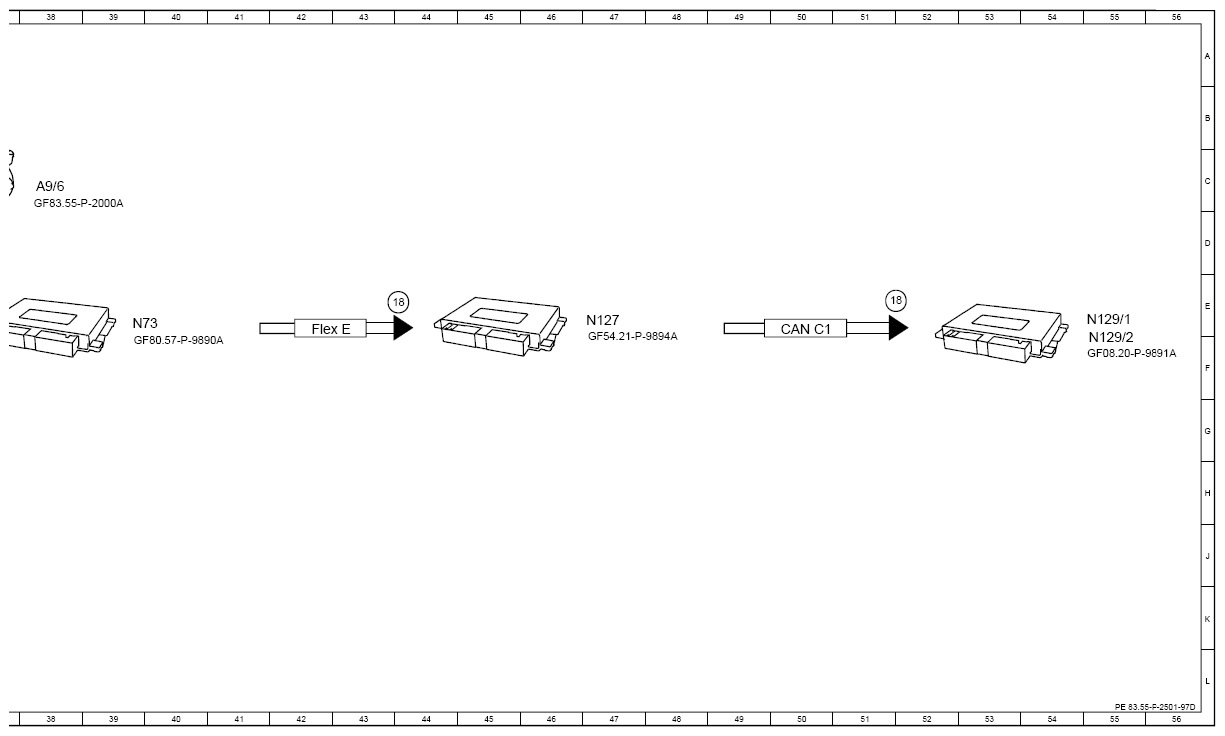

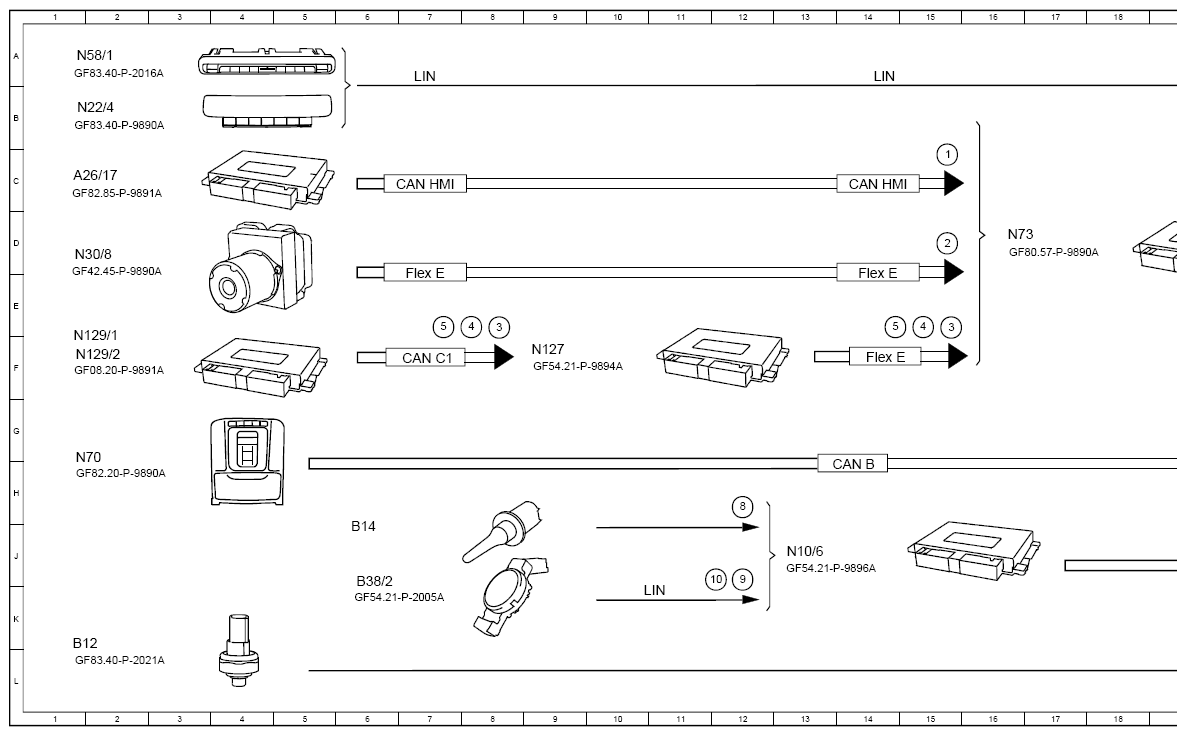

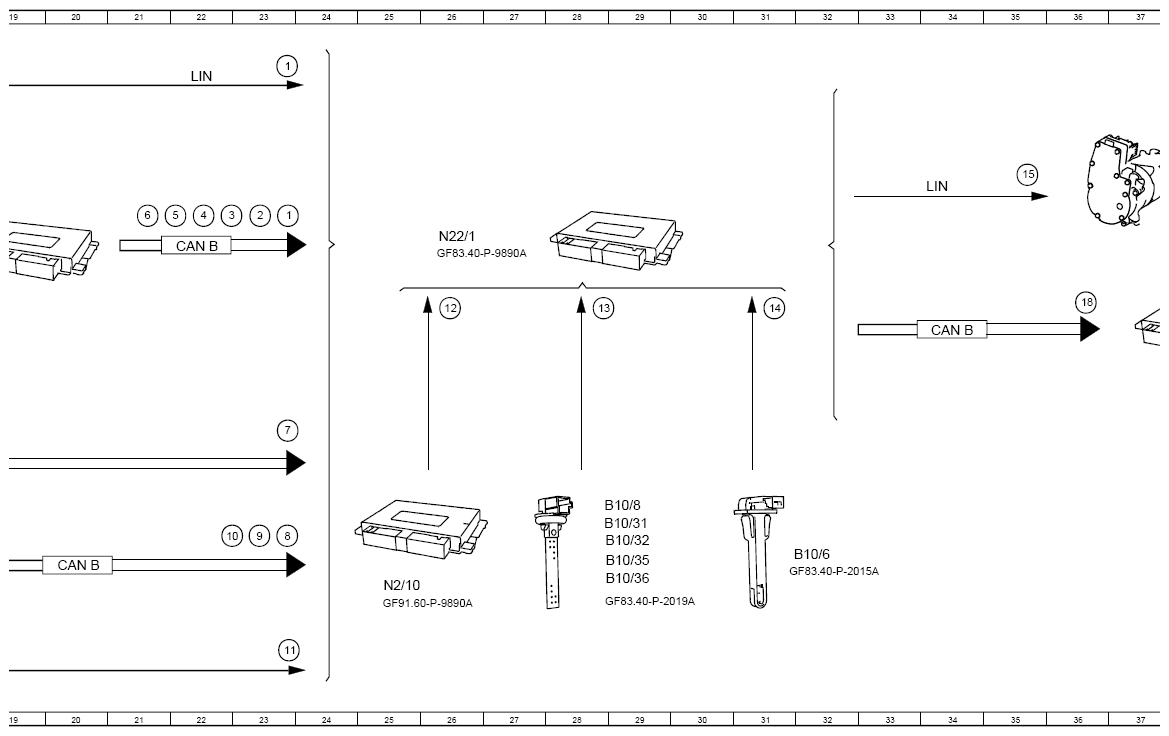

(Function Schematic For Actuating Refrigerant Compressor - PE83.55-P-2501-97D)
Model 293
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 23D |
| 1 | Operation, signal | 15C |
| 1 | Operation, signal | 23A |
| 10 | Solar radiation, signal | 12K |
| 10 | Solar radiation, signal | 22J |
| 11 | Pressure sensor, signal | 23L |
| 12 | Crash, signal | 26E |
| 13 | Air outlet temperature sensor, signal | 28E |
| 14 | Evaporator temperature sensor, signal | 31E |
| 15 | Electric refrigerant compressor, actuation | 35C |
| 18 | Refrigerant compressor torque, signal | 36E |
| 18 | Refrigerant compressor torque, signal | 43E |
| 18 | Refrigerant compressor torque, signal | 51E |
| 2 | Vehicle speed, signal | 23D |
| 2 | Vehicle speed, signal | 15D |
| 3 | Engine running, signal | 15F |
| 3 | Engine running, signal | 23D |
| 3 | Engine running, signal | 8E |
| 4 | Coolant temperature, signal | 22D |
| 4 | Coolant temperature, signal | 22D |
| 4 | Coolant temperature, signal | 15E |
| 5 | Engine speed, signal | 8E |
| 5 | Engine speed, signal | 14E |
| 5 | Engine speed, signal | 7E |
| 6 | Circuit 15, status | 21D |
| 7 | Interior temperature sensor, signal | 23G |
| 8 | Outside temperature sensor, signal | 8J |
| 8 | Outside temperature sensor, signal | 12H |
| 9 | Dew point temperature, signal | 12J |
| 9 | Dew point temperature, signal | 23J |
| A26/17 | Head unit | 1C |
| A9/6 | Electric refrigerant compressor | 38C |
| B10/31 | Left side air outlet temperature sensor | 29J |
| B10/32 | Right side air outlet temperature sensor | 29J |
| B10/35 | Left footwell air outlet temperature sensor | 29J |
| B10/36 | Right footwell air outlet temperature sensor | 29J |
| B10/6 | Evaporator temperature sensor | 32J |
| B10/8 | Rear center air vent air outlet temperature sensor | 29H |
| B12 | Refrigerant pressure sensor | 1K |
| B14 | Outside temperature sensor | 6J |
| B38/2 | Rain/light sensor with additional functions | 6J |
| CAN B | Interior CAN | 22D |
| CAN B | Interior CAN | 20J |
| CAN B | Interior CAN | 34E |
| CAN B | Interior CAN | 14H |
| CAN C1 | Drive train CAN | 7F |
| CAN C1 | Drive train CAN | 50E |
| CAN HMI | User interface CAN | 14C |
| CAN HMI | User interface CAN | 7C |
| Flex E | Chassis FlexRay | 14E |
| Flex E | Chassis FlexRay | 14F |
| Flex E | Chassis FlexRay | 7E |
| Flex E | Chassis FlexRay | 42E |
| LIN | Local Interconnect Network | 22A |
| LIN | Local Interconnect Network | 34C |
| LIN | Local Interconnect Network | 7A |
| LIN | Local Interconnect Network | 14A |
| LIN | Local Interconnect Network | 11K |
| N10/6 | Front central control unit | 13J |
| N127 | Drivetrain control unit | 9F |
| N127 | Drivetrain control unit | 47E |
| N129/1 | Electric machine 1 power electronics control unit | 55E |
| N129/1 | Electric machine 1 power electronics control unit | 1F |
| N129/2 | Electric machine 2 power electronics control unit | 55F |
| N129/2 | Electric machine 2 power electronics control unit | 2F |
| N2/10 | Supplemental restraint system control unit | 25K |
| N22/1 | Climate control control unit | 26D |
| N22/4 | Rear air conditioning operating unit | 2B |
| N30/8 | Regenerative braking system control unit | 1D |
| N58/1 | Climate control operating unit | 1A |
| N70 | Overhead control panel control unit | 1H |
| N73 | Ignition lock control unit | 16D |
| N73 | Ignition lock control unit | 39E |
