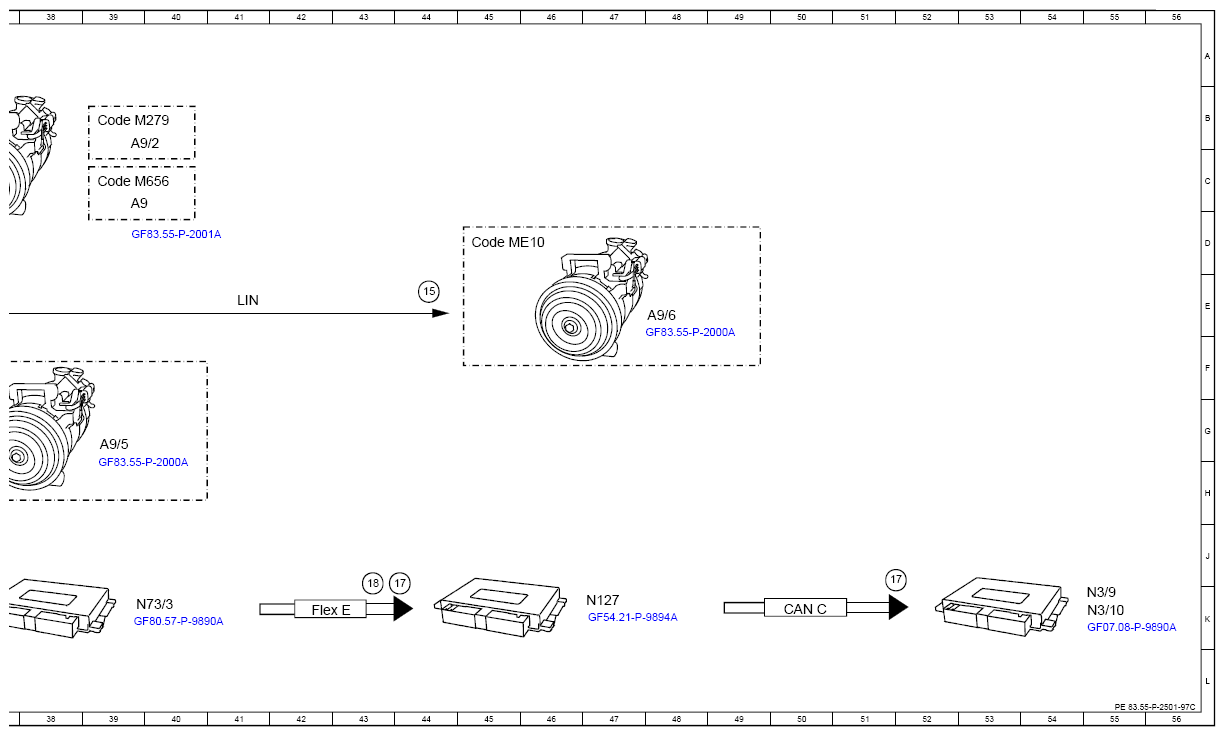

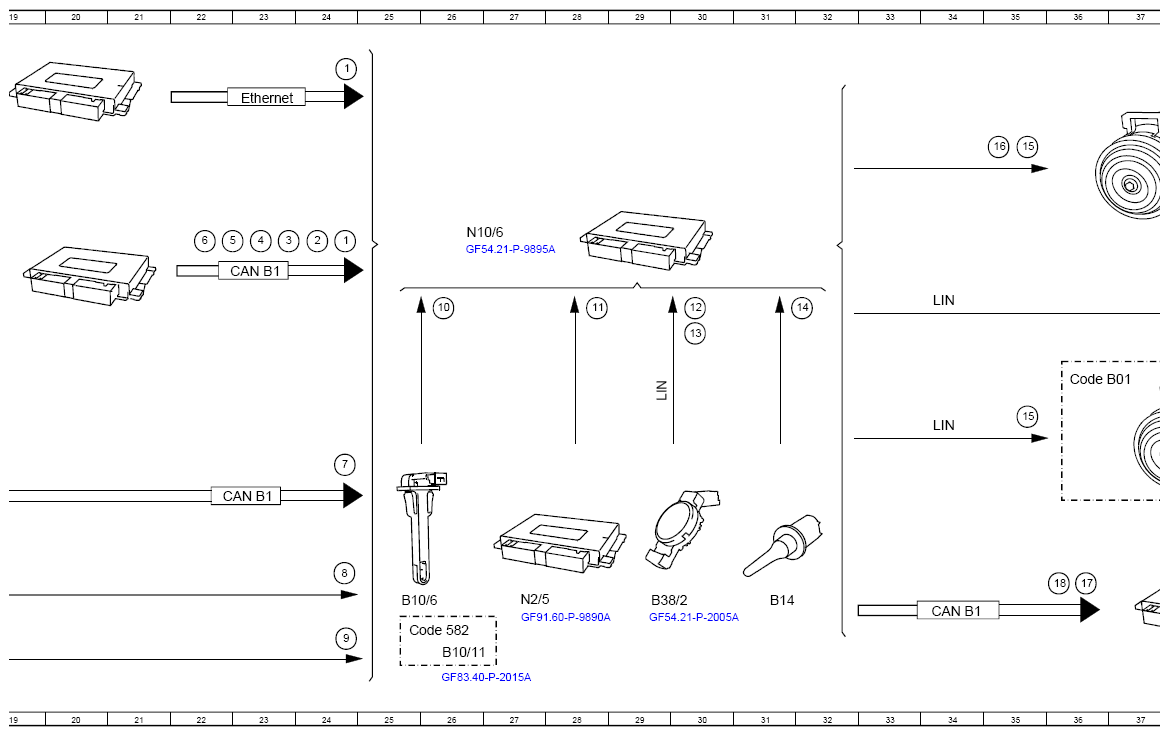

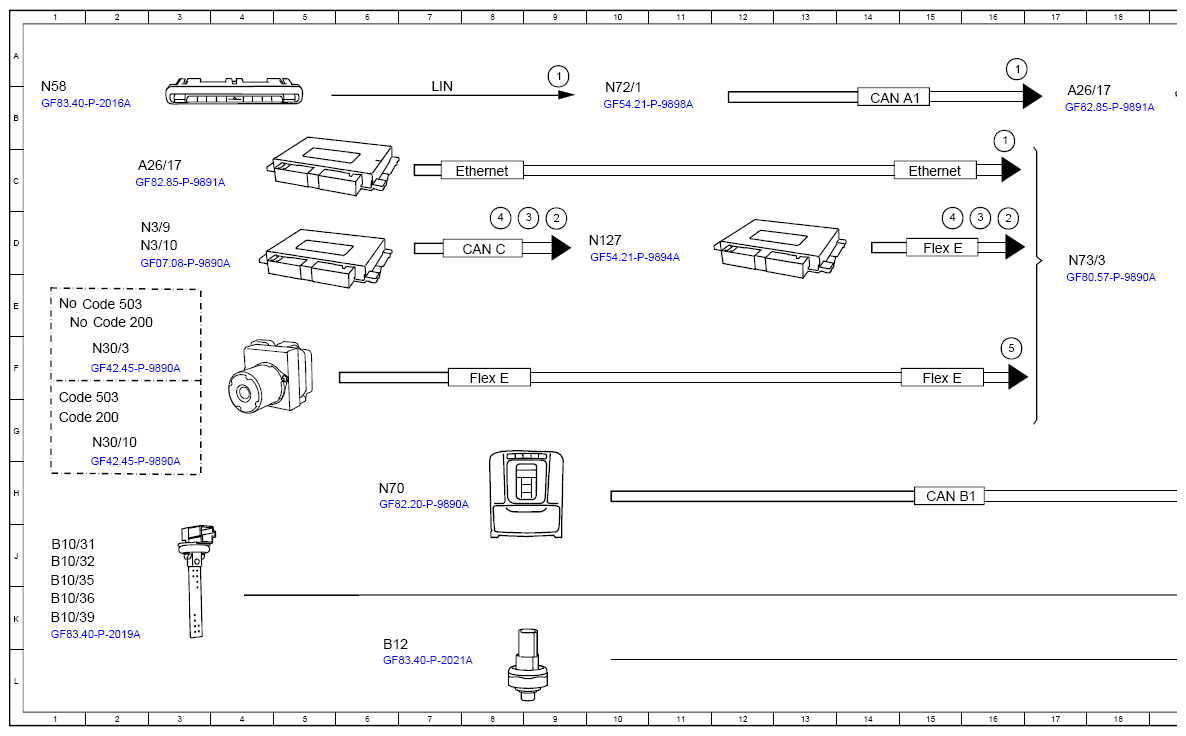

(Function Schematic For Actuating Refrigerant Compressor - PE83.55-P-2501-97C)
Model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 24D |
| 1 | Operation, signal | 16B |
| 1 | Operation, signal | 9A |
| 1 | Operation, signal | 24A |
| 1 | Operation, signal | 16A |
| 10 | Evaporator temperature sensor, signal | 26E |
| 11 | Crash, signal | 28E |
| 12 | Dew point temperature, signal | 30E |
| 13 | Solar radiation, signal | 30E |
| 14 | Outside temperature, signal | 32E |
| 15 | Refrigerant compressor, actuation | 36G |
| 15 | Refrigerant compressor, actuation | 44E |
| 15 | Refrigerant compressor, actuation | 35B |
| 16 | Refrigerant compressor magnetic clutch, actuation | 35B |
| 17 | Refrigerant compressor torque, signal | 36J |
| 17 | Refrigerant compressor torque, signal | 52J |
| 17 | Refrigerant compressor torque, signal | 44J |
| 18 | Refrigerant circuit, status | 36J |
| 18 | Refrigerant circuit, status | 43J |
| 2 | Engine running, signal | 24D |
| 2 | Engine running, signal | 16D |
| 2 | Engine running, signal | 9D |
| 3 | Coolant temperature, signal | 23D |
| 3 | Coolant temperature, signal | 16D |
| 3 | Coolant temperature, signal | 9D |
| 4 | Engine speed, signal | 15D |
| 4 | Engine speed, signal | 8D |
| 4 | Engine speed, signal | 23D |
| 5 | Vehicle speed, signal | 16F |
| 5 | Vehicle speed, signal | 23D |
| 6 | Circuit 15, status | 22D |
| 7 | Interior temperature, signal | 24H |
| 8 | Air outlet temperature sensor, signal | 24J |
| 9 | Refrigerant pressure sensor, signal | 24K |
| A26/17 | Head unit | 3C |
| A26/17 | Head unit | 17B |
| A9 | Refrigerant compressor | 39C |
| A9/2 | Refrigerant compressor | 39B |
| A9/5 | Refrigerant compressor | 39G |
| A9/6 | Refrigerant compressor | 48E |
| B10/11 | Rear passenger compartment evaporator temperature sensor | 26L |
| B10/31 | Left side air vent air outlet temperature sensor | 1J |
| B10/32 | Right side air vent air outlet temperature sensor | 1J |
| B10/35 | Left footwell vent air outlet temperature sensor | 1J |
| B10/36 | Right footwell vent air outlet temperature sensor | 1K |
| B10/39 | Left rear air vent air outlet temperature sensor | 1K |
| B10/6 | Front evaporator temperature sensor | 25K |
| B12 | Refrigerant pressure sensor | 6K |
| B14 | Outside temperature sensor | 31K |
| B38/2 | Rain/light sensor with additional functions | 29K |
| CAN A1 | CAN 1 for telematics | 14B |
| CAN B1 | CAN 1 for vehicle interior | 23E |
| CAN B1 | CAN 1 for vehicle interior | 23H |
| CAN B1 | CAN 1 for vehicle interior | 34K |
| CAN B1 | CAN 1 for vehicle interior | 15H |
| CAN C | CAN for engine | 8D |
| CAN C | CAN for engine | 50K |
| Code 200 | Conditionally automated driving | 2E |
| Code 200 | Conditionally automated driving | 1G |
| Code 503 | Remote-controlled parking | 1E |
| Code 503 | Remote-controlled parking | 1G |
| Code 582 | Air conditioning in rear | 25K |
| Code B01 | 48V technology | 36F |
| Code M279 | V12 SPARK-IGNITION ENGINE M279 - AMG | 39B |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 39C |
| Code ME10 | Hybrid vehicle | 45D |
| Ethernet | Ethernet | 15C |
| Ethernet | Ethernet | 8C |
| Ethernet | Ethernet | 23B |
| Flex E | Chassis FlexRay | 15F |
| Flex E | Chassis FlexRay | 15D |
| Flex E | Chassis FlexRay | 8F |
| Flex E | Chassis FlexRay | 42K |
| LIN | Local Interconnect Network | 7B |
| LIN | Local Interconnect Network | 29F |
| LIN | Local Interconnect Network | 34G |
| LIN | Local Interconnect Network | 34E |
| LIN | Local Interconnect Network | 41E |
| N10/6 | Front signal acquisition and actuation module control unit | 26D |
| N127 | Drivetrain control unit | 10D |
| N127 | Drivetrain control unit | 47K |
| N2/5 | Supplemental restraint system control unit | 27K |
| N3/10 | Engine management control unit | 2D |
| N3/10 | Engine management control unit | 55K |
| N3/9 | Engine management control unit | 2D |
| N3/9 | Engine management control unit | 55K |
| N30/10 | Electronic Stability Program control unit | 2G |
| N30/3 | Electronic Stability Program control unit | 2F |
| N58 | Rear air conditioning operating unit | 1B |
| N70 | Overhead control panel control unit | 6H |
| N72/1 | Upper control panel control unit | 10B |
| N73/3 | Electronic ignition switch control unit | 17D |
| N73/3 | Electronic ignition switch control unit | 40K |
