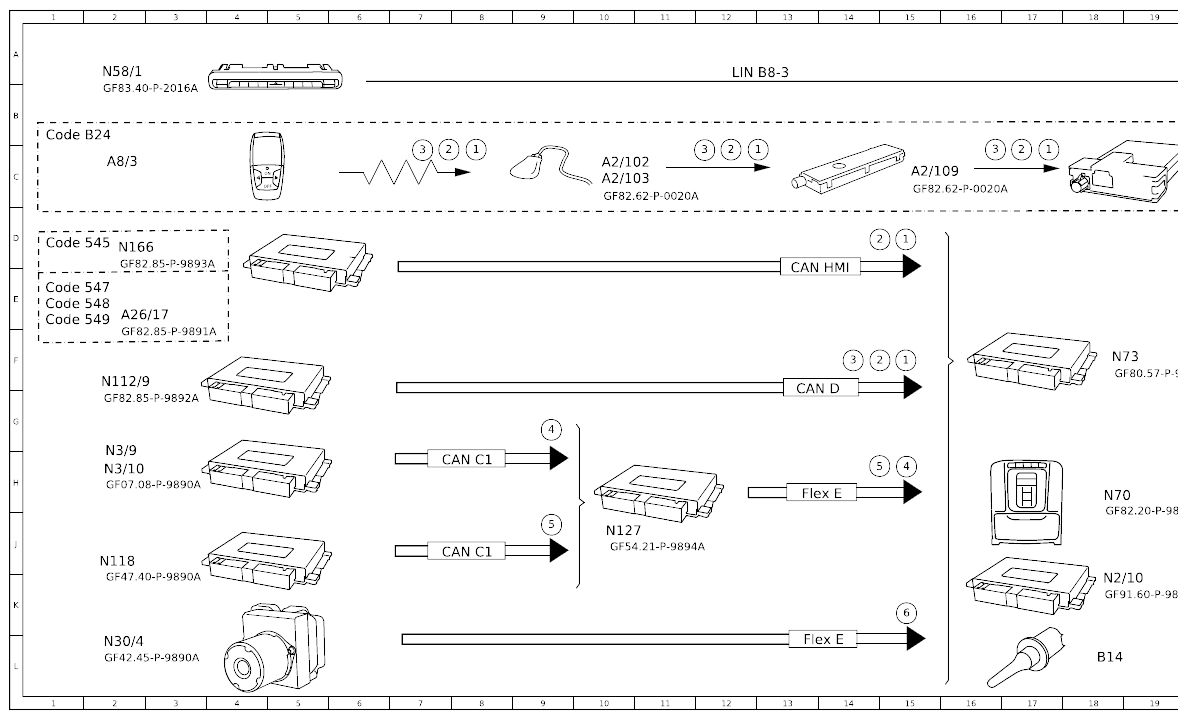

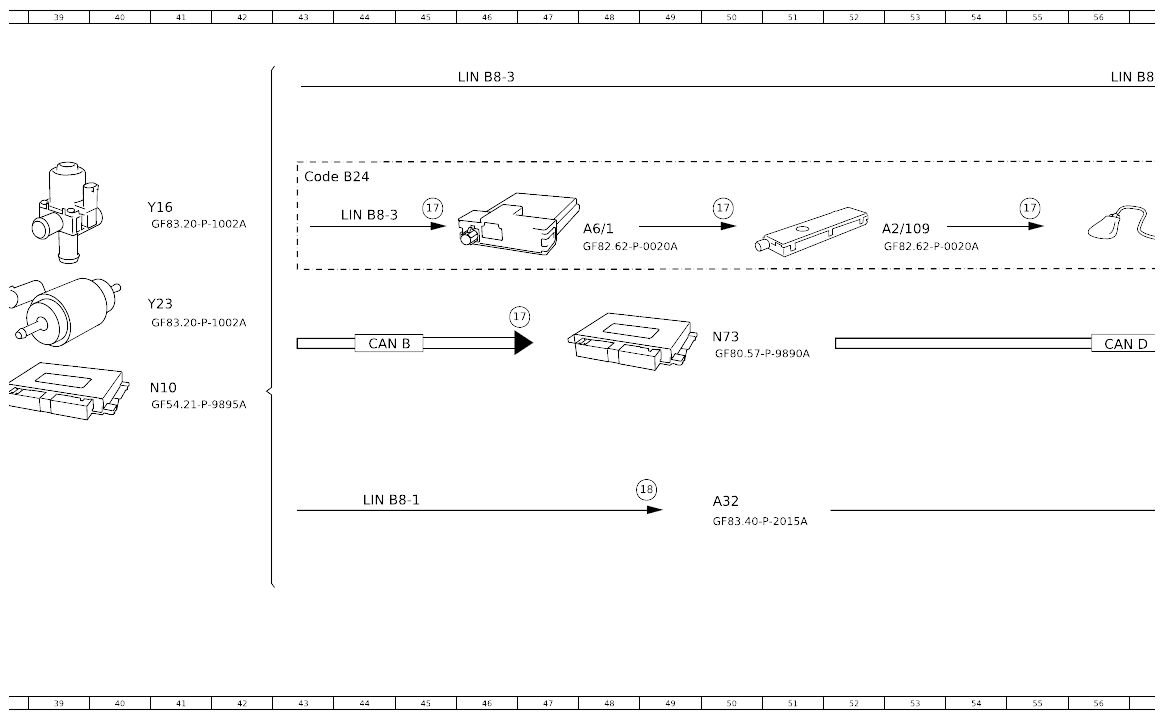

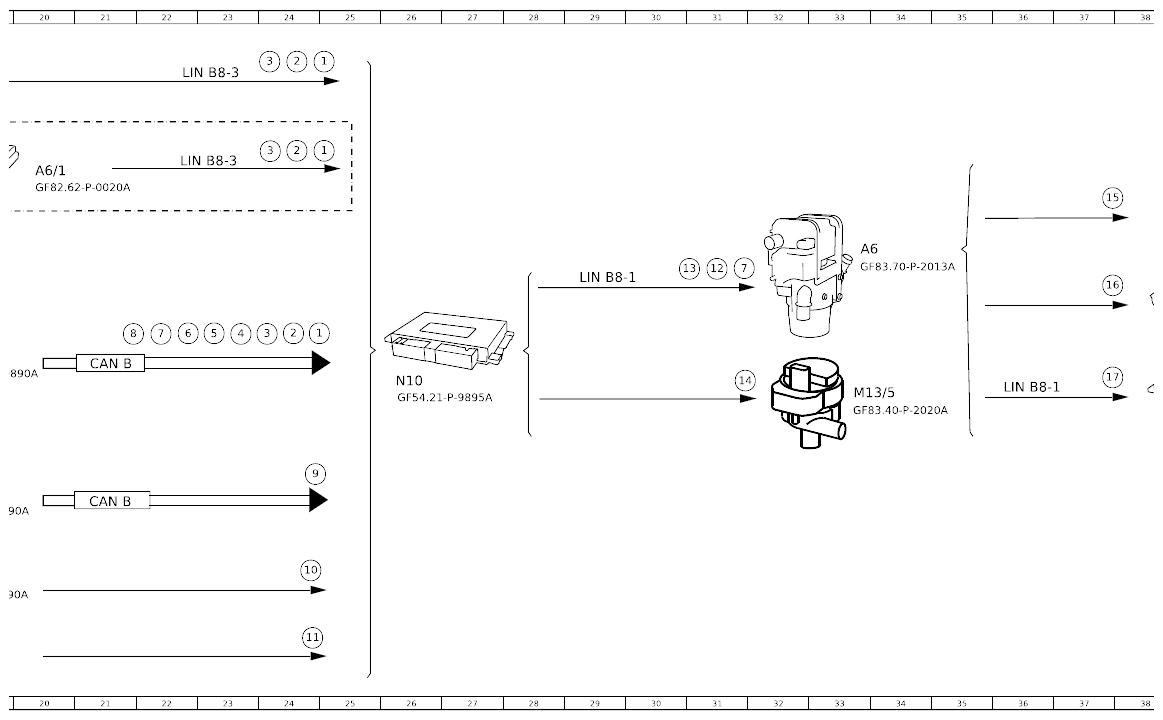

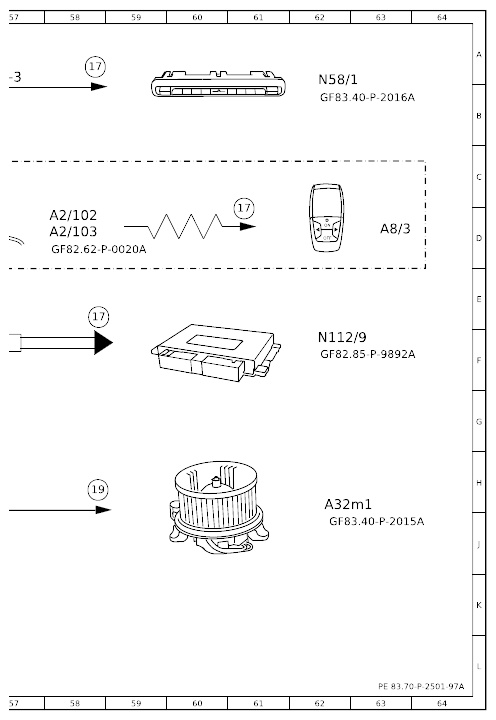

Function Schematic For Actuating Stationary Heater - PE83.70-P-2501-97A
Model 118, 177, 247 with code 228 (Auxiliary heater)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Departure time, signal | 25A |
| 1 | Departure time, signal | 25C |
| 1 | Departure time, signal | 12C |
| 1 | Departure time, signal | 24F |
| 1 | Departure time, signal | 15D |
| 1 | Departure time, signal | 15F |
| 1 | Departure time, signal | 8C |
| 1 | Departure time, signal | 17C |
| 10 | Crash, signal | 24J |
| 11 | Outside temperature sensor, signal | 24K |
| 12 | Heat, request | 31E |
| 13 | Stationary heater switchover valve, request | 30E |
| 14 | Coolant circulation pump, actuation | 31F |
| 15 | Stationary heater switchover valve, actuation | 37C |
| 16 | Fuel pump, actuation | 37E |
| 17 | Stationary heater, status | 37F |
| 17 | Stationary heater, status | 58A |
| 17 | Stationary heater, status | 61C |
| 17 | Stationary heater, status | 55C |
| 17 | Stationary heater, status | 50C |
| 17 | Stationary heater, status | 45C |
| 17 | Stationary heater, status | 46E |
| 17 | Stationary heater, status | 58E |
| 18 | Blower motor, request | 49H |
| 19 | Blower motor, actuation | 59H |
| 2 | Stationary heater, request | 24A |
| 2 | Stationary heater, request | 24B |
| 2 | Stationary heater, request | 12B |
| 2 | Stationary heater, request | 24F |
| 2 | Stationary heater, request | 14D |
| 2 | Stationary heater, request | 14F |
| 2 | Stationary heater, request | 7B |
| 2 | Stationary heater, request | 17B |
| 3 | Consumer shutoff, request | 24A |
| 3 | Consumer shutoff, request | 12C |
| 3 | Consumer shutoff, request | 7C |
| 3 | Consumer shutoff, request | 14F |
| 3 | Consumer shutoff, request | 16C |
| 3 | Consumer shutoff, request | 24C |
| 3 | Consumer shutoff, request | 24F |
| 4 | Coolant temperature, signal | 23F |
| 4 | Coolant temperature, signal | 15H |
| 4 | Coolant temperature, signal | 9G |
| 5 | Fuel fill level, signal | 23F |
| 5 | Fuel fill level, signal | 14H |
| 5 | Fuel fill level, signal | 9J |
| 6 | Vehicle speed, signal | 15K |
| 6 | Vehicle speed, signal | 22F |
| 7 | Circuit 15, status | 22F |
| 7 | Circuit 15, status | 31E |
| 8 | Battery voltage, signal | 21F |
| 9 | Interior temperature, signal | 25H |
| A2/102 | Driver-side telephone antenna | 10C |
| A2/102 | Driver-side telephone antenna | 58D |
| A2/103 | Passenger-side telephone antenna | 10C |
| A2/103 | Passenger-side telephone antenna | 58D |
| A2/109 | Telephone antenna splitter | 15C |
| A2/109 | Telephone antenna splitter | 52D |
| A26/17 | Head unit | 2E |
| A32 | AC housing | 50H |
| A32m1 | Electronic blower motor | 62H |
| A6 | Stationary heater unit | 33D |
| A6/1 | Stationary heater radio remote control receiver | 48D |
| A6/1 | Stationary heater radio remote control receiver | 20C |
| A8/3 | Stationary heater radio remote control transmitter | 63D |
| A8/3 | Stationary heater radio remote control transmitter | 2C |
| B14 | Outside temperature sensor | 18L |
| CAN B | Interior CAN | 21F |
| CAN B | Interior CAN | 21H |
| CAN B | Interior CAN | 44F |
| CAN C1 | Drive train CAN | 8H |
| CAN C1 | Drive train CAN | 8J |
| CAN D | Diagnostic CAN | 13G |
| CAN D | Diagnostic CAN | 56F |
| CAN HMI | User interface CAN | 13E |
| Code 545 | Connect 5 (NTG6) | 1D |
| Code 547 | Connect 20 Entry (NTG6) | 1E |
| Code 548 | Connect 20 MID (NTG6) | 1E |
| Code 549 | Connect 20 HIGH (NTG6) | 1E |
| Code B24 | Remote control for stationary heater | 43C |
| Code B24 | Remote control for stationary heater | 1B |
| Flex E | Chassis FlexRay | 13H |
| Flex E | Chassis FlexRay | 13L |
| LIN B8-1 | Front air conditioning control LIN | 29E |
| LIN B8-1 | Front air conditioning control LIN | 36G |
| LIN B8-1 | Front air conditioning control LIN | 44H |
| LIN B8-3 | AC operation LIN | 23A |
| LIN B8-3 | AC operation LIN | 46A |
| LIN B8-3 | AC operation LIN | 12A |
| LIN B8-3 | AC operation LIN | 44D |
| LIN B8-3 | AC operation LIN | 56A |
| LIN B8-3 | AC operation LIN | 22C |
| M13/5 | Coolant circulation pump | 33G |
| N10 | SAM control unit | 26F |
| N10 | SAM control unit | 41G |
| N112/9 | HERMES control unit | 2F |
| N112/9 | HERMES control unit | 62F |
| N118 | Fuel pump control unit | 2J |
| N127 | Drivetrain control unit | 10J |
| N166 | Head unit/instrument cluster control unit | 2D |
| N2/10 | Supplemental restraint system control unit | 18K |
| N3/10 | ME-SFI [ME] control unit | 2H |
| N3/9 | CDI control unit | 2H |
| N30/4 | Electronic Stability Program control unit | 2L |
| N58/1 | Climate control operating unit | 62A |
| N58/1 | Climate control operating unit | 2A |
| N70 | Overhead control panel control unit | 18H |
| N73 | Electronic ignition switch control unit | 18F |
| N73 | Electronic ignition switch control unit | 50F |
| Y16 | Stationary heater switchover valve | 41D |
| Y23 | Stationary heater fuel pump | 41E |
