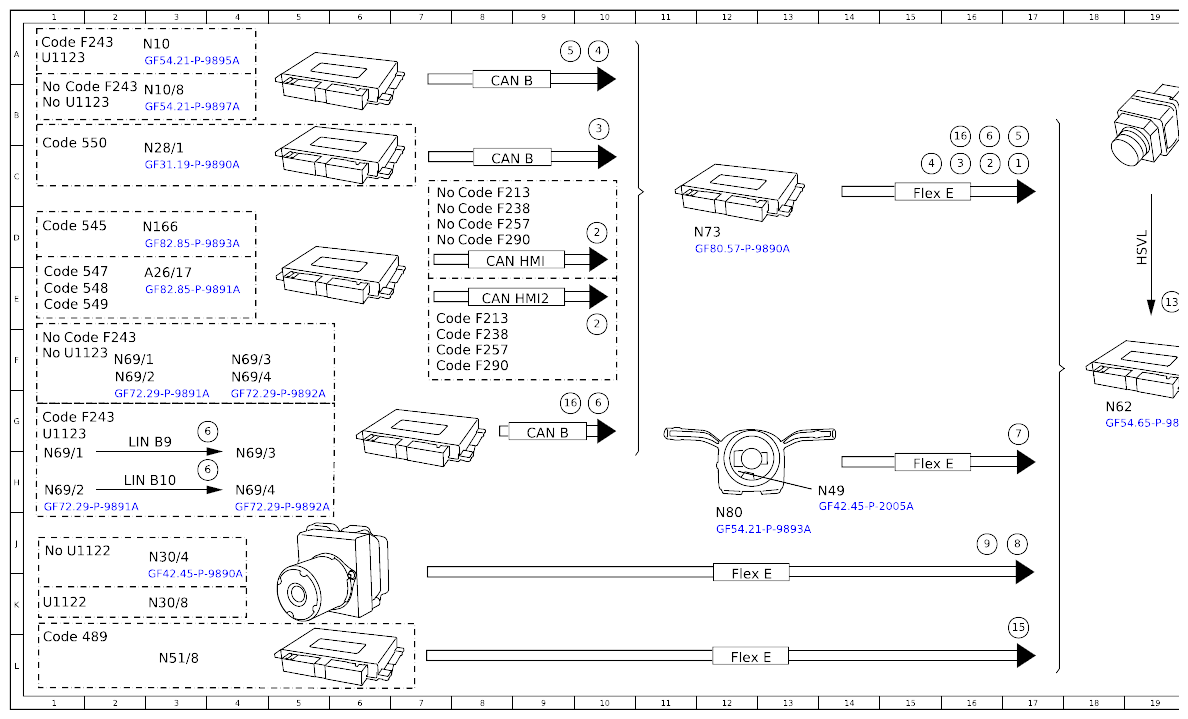

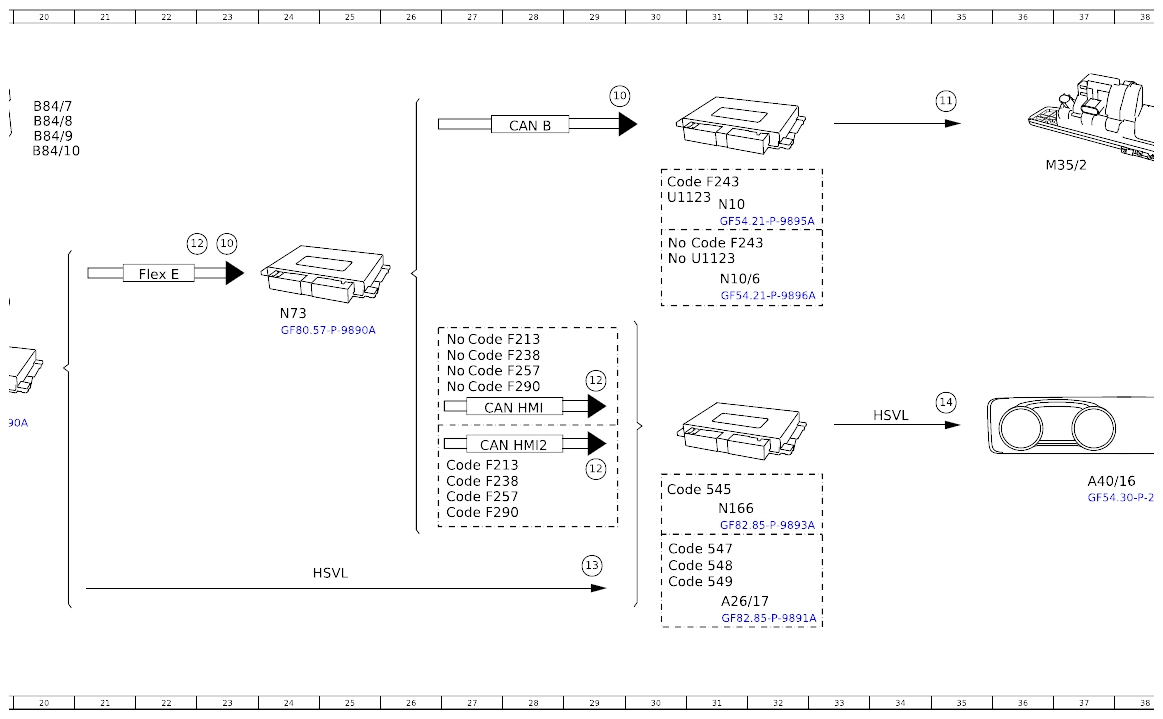

360 Degree Camera Picture Display, Function Schematic - PE54.65-P-2504-97A
Model 118, 167, 177, 243, 247, 293 with code 501 (360° camera)
Model 213, 238, 257, 290 as of model year 2021 with code 501 (360° camera)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 17C |
| 10 | "Open" rear camera cover, request | 23D |
| 10 | "Open" rear camera cover, request | 29A |
| 11 | Rear camera cover motor, actuation | 35B |
| 12 | Reversing camera display, request | 22D |
| 12 | Reversing camera display, request | 29F |
| 12 | Reversing camera display, request | 29H |
| 13 | Camera image, signal | 19E |
| 13 | Camera image, signal | 29J |
| 14 | Image data, signal | 35G |
| 15 | Vehicle level, signal | 17L |
| 16 | Outside mirror housing, status | 9G |
| 16 | Outside mirror housing, status | 16B |
| 2 | 360° camera function, status | 10D |
| 2 | 360° camera function, status | 10E |
| 2 | 360° camera function, status | 16C |
| 3 | Trailer recognition, status | 10B |
| 3 | Trailer recognition, status | 16C |
| 4 | Trunk lid/liftgate lock main catch switch, status | 10A |
| 4 | Trunk lid/liftgate lock main catch switch, status | 15C |
| 5 | Rear camera cover motor switch, status | 9A |
| 5 | Rear camera cover motor switch, status | 17B |
| 6 | Door rotary tumbler switch, status | 4H |
| 6 | Door rotary tumbler switch, status | 4H |
| 6 | Door rotary tumbler switch, status | 10G |
| 6 | Door rotary tumbler switch, status | 16B |
| 7 | Steering wheel angle, signal | 17F |
| 8 | Wheel speed, signal | 17J |
| 9 | Wheel rotation direction, signal | 16J |
| A26/17 | Head unit | 3E |
| A26/17 | Head unit | 31K |
| A40/16 | Head unit/instrument cluster display cluster | 37H |
| B84/10 | Rear end 360° camera | 20C |
| B84/7 | Left outside mirror 360° camera | 20B |
| B84/8 | Right outside mirror 360° camera | 20B |
| B84/9 | Front end 360° camera | 20B |
| CAN B | Interior CAN | 8C |
| CAN B | Interior CAN | 8B |
| CAN B | Interior CAN | 28B |
| CAN B | Interior CAN | 9G |
| CAN HMI | User interface CAN | 8D |
| CAN HMI | User interface CAN | 27G |
| CAN HMI2 | User interface CAN 2 | 8E |
| CAN HMI2 | User interface CAN 2 | 27G |
| Code 489 | AIR BODY CONTROL | 1L |
| Code 545 | Connect 5 (NTG6) | 1D |
| Code 545 | Connect 5 (NTG6) | 30H |
| Code 547 | Connect 20 Entry (NTG6) | 1E |
| Code 547 | Connect 20 Entry (NTG6) | 30J |
| Code 548 | Connect 20 MID (NTG6) | 1E |
| Code 548 | Connect 20 MID (NTG6) | 30J |
| Code 549 | Connect 20 HIGH (NTG6) | 1E |
| Code 549 | Connect 20 HIGH (NTG6) | 30K |
| Code 550 | Trailer hitch | 1C |
| Flex E | Chassis FlexRay | 15C |
| Flex E | Chassis FlexRay | 22E |
| Flex E | Chassis FlexRay | 12K |
| Flex E | Chassis FlexRay | 15H |
| Flex E | Chassis FlexRay | 12L |
| HSVL | High-speed video link | 34G |
| HSVL | High-speed video link | 19D |
| HSVL | High-speed video link | 25K |
| LIN B10 | Right rear door LIN | 2H |
| LIN B9 | Left rear door LIN | 2G |
| M35/2 | Rear camera cover motor | 37C |
| N10 | Signal acquisition and actuation module | 3A |
| N10 | Signal acquisition and actuation module | 31D |
| N10/6 | Front SAM control unit | 31E |
| N10/8 | Rear SAM control unit | 3B |
| N166 | Head unit/instrument cluster control unit | 3D |
| N166 | Head unit/instrument cluster control unit | 31J |
| N28/1 | Trailer recognition control unit | 3C |
| N30/4 | Electronic Stability Program control unit | 3J |
| N30/8 | Regenerative braking system control unit | 3K |
| N49 | Steering wheel angle sensor | 14H |
| N51/8 | AIR BODY CONTROL Plus control unit | 3L |
| N62 | Parking system control unit | 18G |
| N69/1 | Left front door control unit | 1H |
| N69/1 | Left front door control unit | 2F |
| N69/2 | Right front door control unit | 1H |
| N69/2 | Right front door control unit | 2F |
| N69/3 | Left rear door control unit | 4H |
| N69/3 | Left rear door control unit | 4F |
| N69/4 | Right rear door control unit | 4H |
| N69/4 | Right rear door control unit | 4F |
| N73 | Electronic ignition switch control unit | 12D |
| N73 | Electronic ignition switch control unit | 24E |
| N80 | Steering column module control unit | 12J |
| U1122 | Valid for model 293 | 1K |
| U1122 | Valid for model 293 | 1J |
| U1123 | Valid for model 118, 177, 247 | 1A |
| U1123 | Valid for model 118, 177, 247 | 1B |
| U1123 | Valid for model 118, 177, 247 | 1G |
| U1123 | Valid for model 118, 177, 247 | 1F |
| U1123 | Valid for model 118, 177, 247 | 30C |
| U1123 | Valid for model 118, 177, 247 | 31D |
