Function Schematic For Actuating Refrigerant Compressor - PE83.55-P-2501-97A
Model 118, 177, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 24C |
| 1 | Operation, signal | 16A |
| 1 | Operation, signal | 24A |
| 10 | Evaporator temperature sensor, signal | 26E |
| 11 | Crash, signal | 28E |
| 12 | Dew point temperature, signal | 30E |
| 13 | Solar radiation, signal | 30F |
| 14 | Outside temperature, signal | 32E |
| 15 | Refrigerant compressor, actuation | 35B |
| 15 | Refrigerant compressor, actuation | 35E |
| 16 | Refrigerant compressor magnetic clutch, actuation | 34E |
| 17 | Refrigerant compressor torque, signal | 37G |
| 17 | Refrigerant compressor torque, signal | 52G |
| 17 | Refrigerant compressor torque, signal | 44G |
| 18 | Refrigerant circuit, status | 36G |
| 18 | Refrigerant circuit, status | 43G |
| 2 | Engine running, signal | 24D |
| 2 | Engine running, signal | 16C |
| 2 | Engine running, signal | 9C |
| 3 | Coolant temperature, signal | 23C |
| 3 | Coolant temperature, signal | 16C |
| 3 | Coolant temperature, signal | 9C |
| 4 | Engine speed, signal | 23D |
| 4 | Engine speed, signal | 15D |
| 4 | Engine speed, signal | 8D |
| 5 | Vehicle speed, signal | 16E |
| 5 | Vehicle speed, signal | 22C |
| 6 | Circuit 15, status | 22D |
| 7 | Interior temperature, signal | 24F |
| 8 | Air outlet temperature sensor, signal | 24H |
| 9 | Refrigerant pressure sensor, signal | 24K |

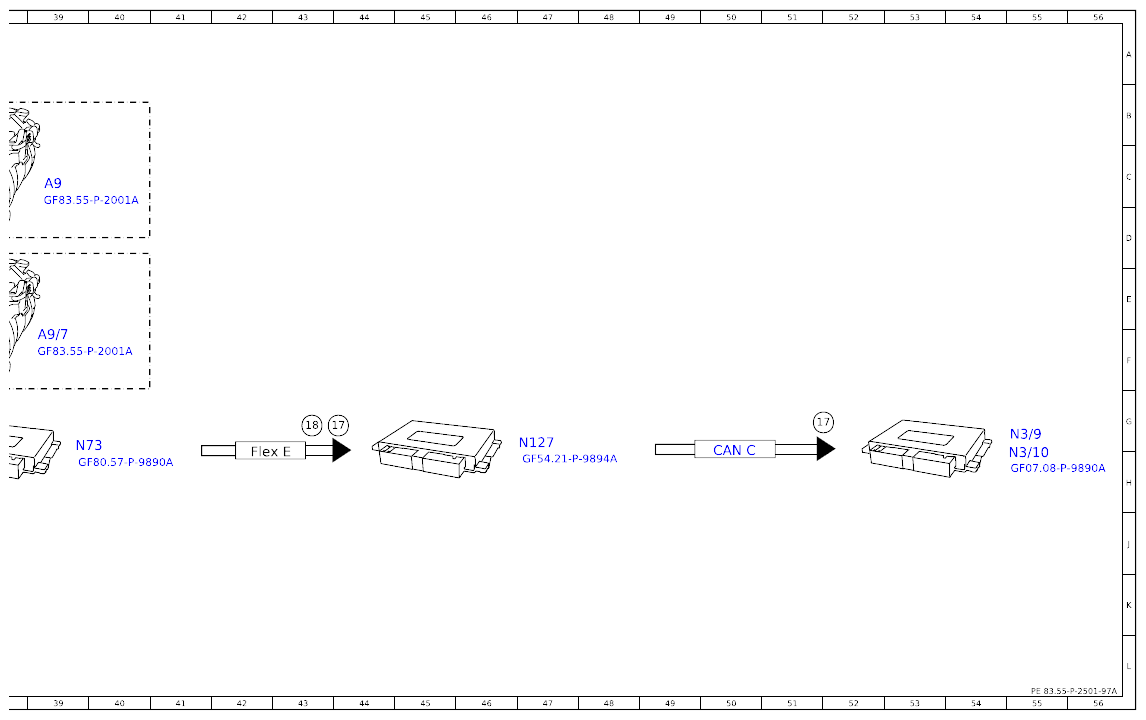

| A26/17 | Head unit | 3C |
| A9 | Refrigerant compressor | 39C |
| A9/7 | Refrigerant compressor with magnetic clutch | 39F |
| B10/31 | Left side air vent air outlet temperature sensor | 2H |
| B10/32 | Right side air vent air outlet temperature sensor | 3J |
| B10/35 | Left footwell vent air outlet temperature sensor | 3H |
| B10/36 | Right footwell vent air outlet temperature sensor | 3J |
| B10/6 | Evaporator temperature sensor | 25K |
| B12/2 | Refrigerant pressure sensor | 3K |
| B14 | Outside temperature sensor | 31K |
| B38/2 | Rain/light sensor with additional functions | 29K |
| CAN B | Interior CAN | 23D |
| CAN B | Interior CAN | 23G |
| CAN B | Interior CAN | 8G |
| CAN B | Interior CAN | 34H |
| CAN B | Interior CAN | 15G |
| CAN C | CAN for engine | 8D |
| CAN C | CAN for engine | 50H |
| CAN HMI | User interface CAN | 15B |
| CAN HMI | User interface CAN | 8B |
| Code 545 | Connect 5 (NTG6) | 1B |
| Code 547 | Connect 20 Entry (NTG6) | 1C |
| Code 548 | Connect 20 MID (NTG6) | 1C |
| Code 549 | Connect 20 HIGH (NTG6) | 1C |
| Code 581 | THERMOTRONIC automatic air conditioning | 2J |
| Code B09 | Refrigerant compressor with magnetic clutch | 36E |
| Flex E | Chassis FlexRay | 15F |
| Flex E | Chassis FlexRay | 15D |
| Flex E | Chassis FlexRay | 8F |
| Flex E | Chassis FlexRay | 42H |
| LIN B16 | Rain and light sensor LIN | 29F |
| LIN B8-3 | LIN 3 for climate control system | 23A |
| LIN B8-3 | LIN 3 for climate control system | 8A |
| LIN B8-3 | LIN 3 for climate control system | 15A |

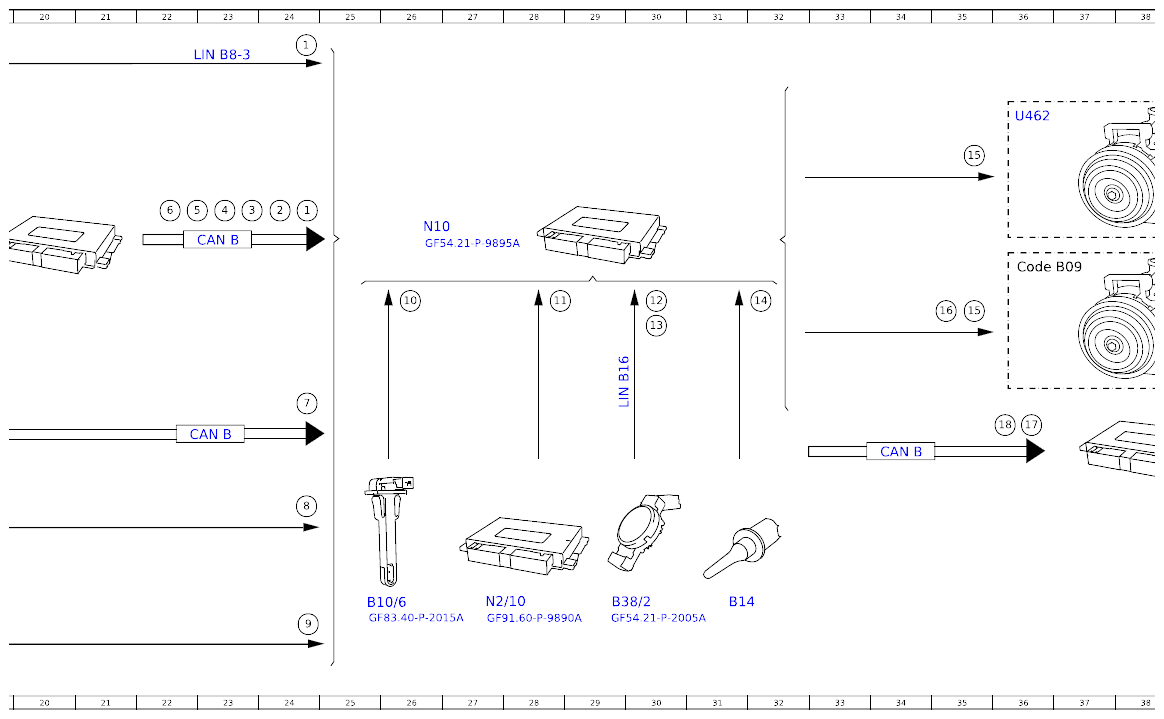

| N10 | Central control module | 26D |
| N127 | Drivetrain control unit | 10D |
| N127 | Drivetrain control unit | 47G |

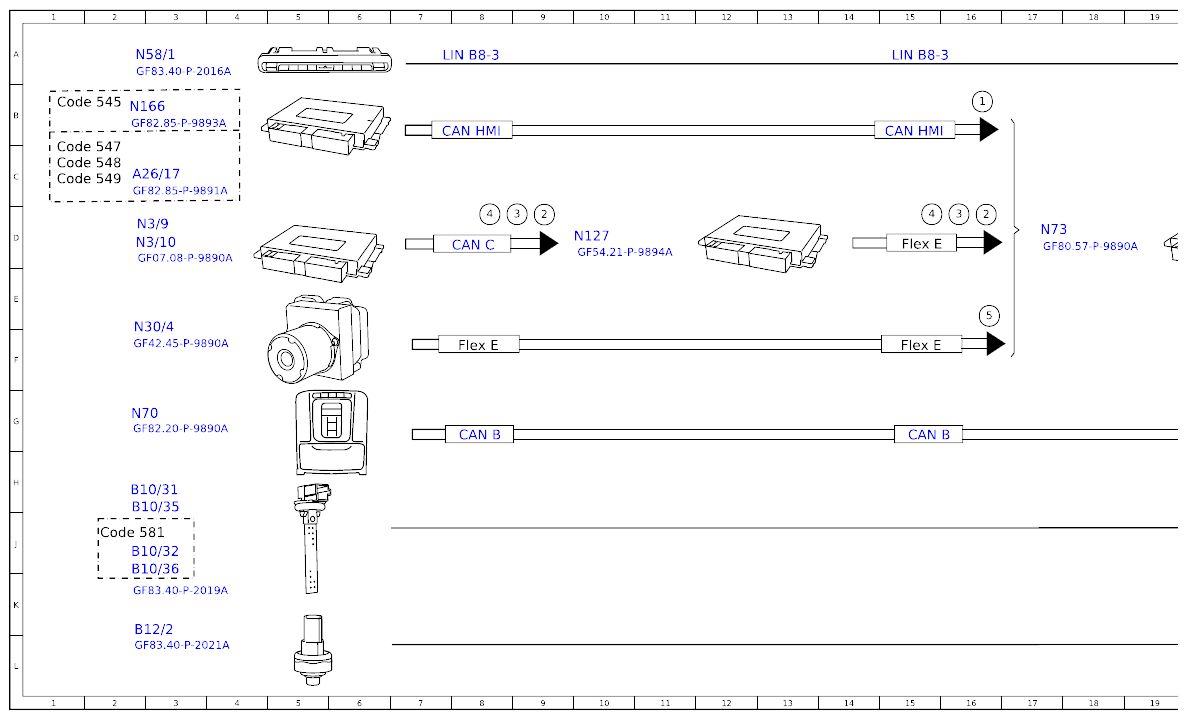

| N166 | Head unit/instrument cluster control unit | 2B |
| N2/10 | Supplemental restraint system control unit | 27K |
| N3/10 | ME-SFI [ME] control unit | 3D |
| N3/10 | ME-SFI [ME] control unit | 55H |
| N3/9 | CDI control unit | 3D |
| N3/9 | CDI control unit | 55G |
| N30/4 | Electronic Stability Program (ESP®) control unit | 3F |
| N58/1 | Climate control operating unit | 3A |
| N70 | Overhead control panel control unit | 2G |
| N73 | Electronic ignition switch control unit | 17D |
| N73 | Electronic ignition switch control unit | 39G |
| U462 | Valid without code B09 Refrigerant compressor with magnetic clutch | 36B |
