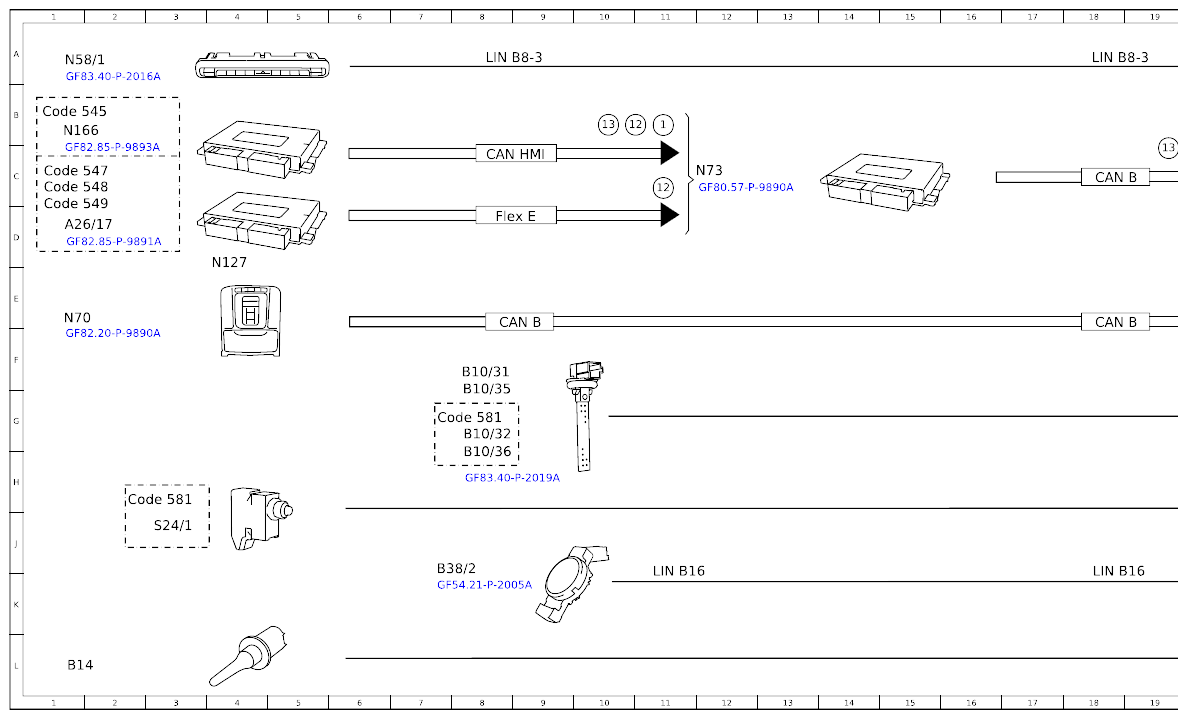

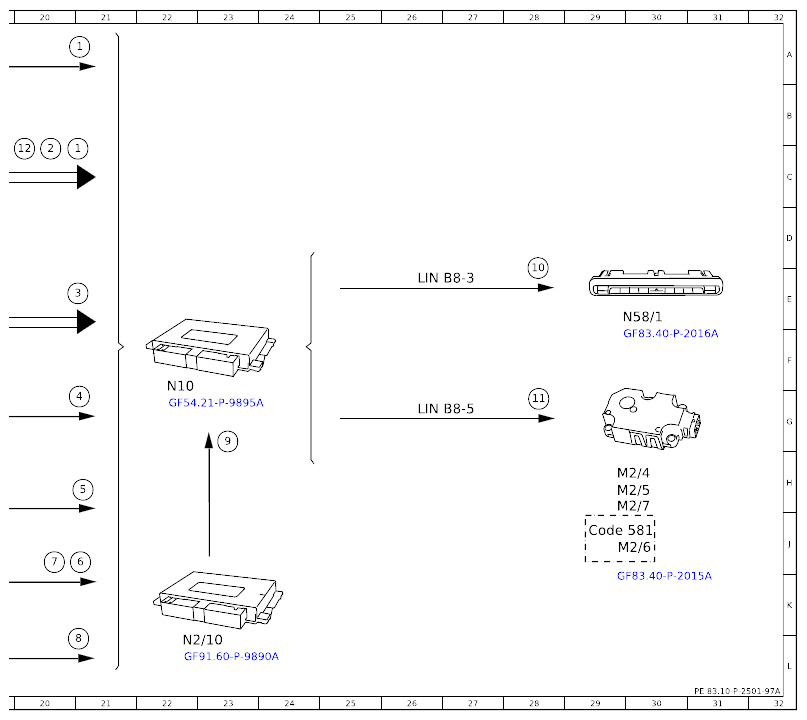

Function Schematic For Actuating Air Distribution Flaps - PE83.10-P-2501-97A
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 11B |
| 1 | Operation, signal | 11C |
| 1 | Operation, signal | 21A |
| 1 | Operation, signal | 21C |
| 10 | Air conditioning, status | 28D |
| 11 | Actuator motors, actuation | 28G |
| 2 | Circuit 15, status | 11E |
| 2 | Circuit 15, status | 20C |
| 3 | Interior temperature, signal | 21E |
| 4 | Air outlet temperature sensor, signal | 21G |
| 5 | Central air distribution position detection microswitch, status | 21H |
| 6 | Dew point temperature, signal | 21J |
| 7 | Solar radiation, signal | 20J |
| 8 | Outside temperature, signal | 21K |
| 9 | Crash, signal | 23G |
| A26/17 | Head unit | 1D |
| B10/31 | Left side air vent air outlet temperature sensor | 8F |
| B10/32 | Right side air vent air outlet temperature sensor | 8G |
| B10/35 | Left footwell vent air outlet temperature sensor | 8G |
| B10/36 | Right footwell vent air outlet temperature sensor | 8H |
| B14 | Outside temperature sensor | 1L |
| B38/2 | Rain/light sensor with additional functions | 7J |
| CAN B | Interior CAN | 18C |
| CAN B | Interior CAN | 18E |
| CAN B | Interior CAN | 8E |
| CAN HMI | User interface CAN | 8C |
| Code 545 | Connect 5 (NTG6) | 1B |
| Code 547 | Connect 20 Entry (NTG6) | 1C |
| Code 548 | Connect 20 MID (NTG6) | 1C |
| Code 549 | Connect 20 HIGH (NTG6) | 1D |
| Code 581 | Automatic air conditioning | 7G |
| Code 581 | Automatic air conditioning | 29J |
| Code 581 | Automatic air conditioning | 2H |
| Flex E | Chassis FlexRay | 8D |
| LIN B16 | Rain and light sensor LIN | 11K |
| LIN B16 | Rain and light sensor LIN | 18K |
| LIN B8-3 | AC operation LIN | 18A |
| LIN B8-3 | AC operation LIN | 26E |
| LIN B8-3 | AC operation LIN | 8A |
| LIN B8-5 | A/C actuator motors LIN | 26G |
| M2/4 | Central air distribution actuator motor | 30H |
| M2/5 | Fresh air/air recirculation flap actuator motor | 30H |
| M2/6 | Left blending air flap actuator | 30J |
| M2/7 | Right blending air flap actuator | 30H |
| N10 | Central control module | 22F |
| N127 | Drivetrain control unit | 4D |
| N166 | Head unit/instrument cluster control unit | 1B |
| N2/10 | Supplemental restraint system control unit | 22L |
| N58/1 | Air conditioning control panel | 30E |
| N58/1 | Air conditioning control panel | 1A |
| N70 | Overhead control panel control unit | 1E |
| N73 | Electronic ignition switch control unit | 12C |
| S24/1 | Central air distribution position detection microswitch | 3J |
