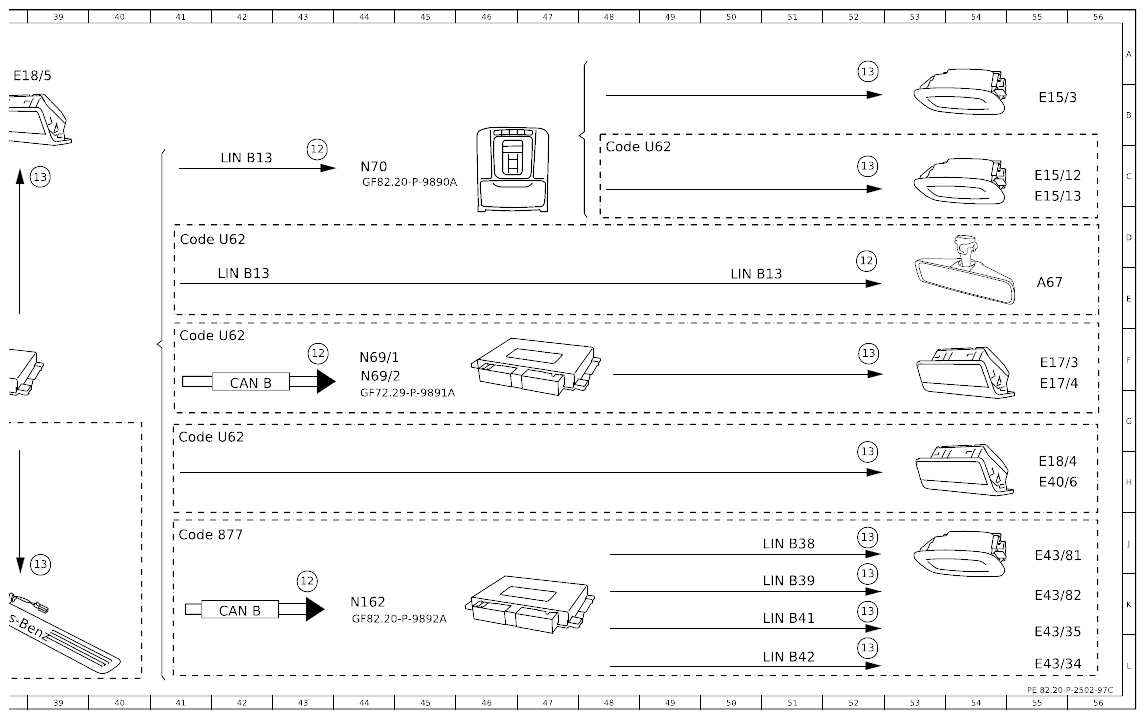

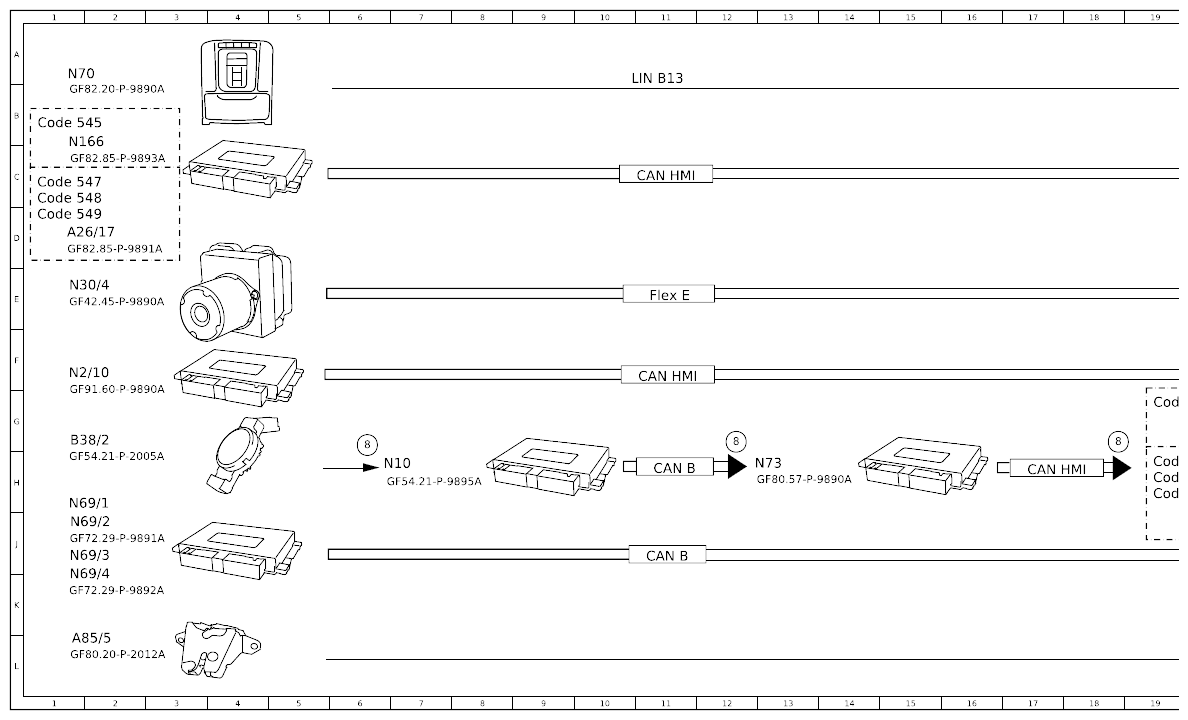

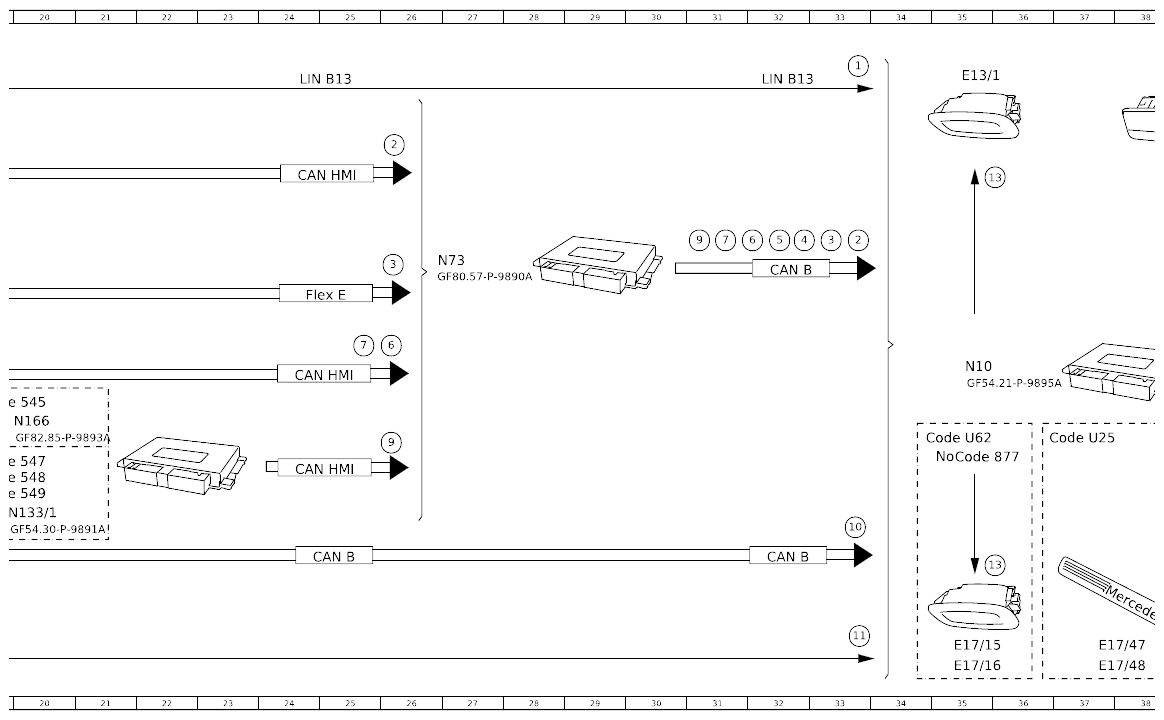

Function Schematic For Automatic Interior Lighting Control - PE82.20-P-2502-97C
Model 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Automatic function switch, status | 33A |
| 10 | Door rotary tumbler switch, status | 33J |
| 11 | Trunk lid/liftgate lock main catch switch, status | 33L |
| 12 | Interior lamp, request | 43C |
| 12 | Interior lamp, request | 43F |
| 12 | Interior lamp, request | 43K |
| 12 | Interior lamp, request | 52D |
| 13 | Interior lamp, actuation | 39J |
| 13 | Interior lamp, actuation | 35J |
| 13 | Interior lamp, actuation | 52H |
| 13 | Interior lamp, actuation | 52F |
| 13 | Interior lamp, actuation | 52A |
| 13 | Interior lamp, actuation | 52C |
| 13 | Interior lamp, actuation | 52J |
| 13 | Interior lamp, actuation | 52K |
| 13 | Interior lamp, actuation | 52K |
| 13 | Interior lamp, actuation | 52L |
| 13 | Interior lamp, actuation | 39J |
| 2 | OFF delay time, status | 33D |
| 2 | OFF delay time, status | 26C |
| 3 | Vehicle speed, signal | 26D |
| 3 | Vehicle speed, signal | 33D |
| 4 | Central locking, status | 32D |
| 5 | Circuit 15, status | 32D |
| 6 | Crash, signal | 26F |
| 6 | Crash, signal | 26F |
| 7 | Seat belt buckle switch, status | 25F |
| 7 | Seat belt buckle switch, status | 31D |
| 8 | Dusk setting, signal | 12G |
| 8 | Dusk setting, signal | 18G |
| 8 | Dusk setting, signal | 6G |
| 9 | Day/night, signal | 26G |
| 9 | Day/night, signal | 31D |
| A26/17 | Head unit | 1D |
| A67 | Inside rearview mirror | 55E |
| A85/5 | Trunk lid/liftgate lock | 1L |
| B38/2 | Rain/light sensor with additional functions | 1G |
| CAN B | Interior CAN | 25J |
| CAN B | Interior CAN | 42F |
| CAN B | Interior CAN | 32J |
| CAN B | Interior CAN | 32E |
| CAN B | Interior CAN | 42K |
| CAN B | Interior CAN | 11J |
| CAN B | Interior CAN | 11H |
| CAN HMI | User interface CAN | 24H |
| CAN HMI | User interface CAN | 24F |
| CAN HMI | User interface CAN | 24C |
| CAN HMI | User interface CAN | 11C |
| CAN HMI | User interface CAN | 11F |
| CAN HMI | User interface CAN | 17H |
| Code 545 | Connect 5 (NTG6) | 19G |
| Code 545 | Connect 5 (NTG6) | 1B |
| Code 547 | Connect 20 Entry (NTG6) | 19H |
| Code 547 | Connect 20 Entry (NTG6) | 1C |
| Code 548 | Connect 20 MID (NTG6) | 19H |
| Code 548 | Connect 20 MID (NTG6) | 1C |
| Code 549 | Connect 20 HIGH (NTG6) | 19H |
| Code 549 | Connect 20 HIGH (NTG6) | 1D |
| Code 877 | Ambiance illumination | 35H |
| Code 877 | Ambiance illumination | 41J |
| Code U25 | Illuminated door sills | 36G |
| Code U62 | Light and vision package | 34G |
| Code U62 | Light and vision package | 41F |
| Code U62 | Light and vision package | 48C |
| Code U62 | Light and vision package | 41D |
| Code U62 | Light and vision package | 41G |
| E13/1 | Glove box lamp | 35A |
| E15/12 | Left rear interior/reading lamp | 55C |
| E15/13 | Right rear interior/reading lamp | 55C |
| E15/3 | Rear dome lamp | 55B |
| E17/15 | Right front footwell lamp | 35L |
| E17/16 | Left front footwell lamp | 35L |
| E17/3 | Driver door exit and warning lamp | 55F |
| E17/4 | Front passenger door exit and warning lamp | 55F |
| E17/47 | Left front illuminated door sill molding | 37L |
| E17/48 | Right front illuminated door sill molding | 37L |
| E18/4 | Right load compartment lamp | 55H |
| E18/5 | Left load compartment lamp | 38A |
| E40/6 | Liftgate ambient lamp and warning lamp | 55H |
| E43/34 | Left rear footwell ambiance illumination | 55L |
| E43/35 | Right rear footwell ambiance illumination | 55L |
| E43/81 | Left front footwell ambiance illumination | 55J |
| E43/82 | Right front footwell ambiance illumination | 55K |
| Flex E | Chassis FlexRay | 24E |
| Flex E | Chassis FlexRay | 11E |
| LIN B13 | Roof LIN | 24A |
| LIN B13 | Roof LIN | 42E |
| LIN B13 | Roof LIN | 42C |
| LIN B13 | Roof LIN | 50E |
| LIN B13 | Roof LIN | 32A |
| LIN B13 | Roof LIN | 11A |
| LIN B38 | Left vehicle interior ambiance illumination LIN | 51J |
| LIN B39 | Right vehicle interior ambiance illumination LIN | 51K |
| LIN B41 | Left seats ambiance illumination LIN | 51K |
| LIN B42 | Right seats ambiance illumination LIN | 51L |
| N10 | SAM control unit | 35F |
| N10 | SAM control unit | 7H |
| N133/1 | Instrument cluster control unit | 20J |
| N162 | Ambiance illumination control unit | 44K |
| N166 | Head unit/instrument cluster control unit | 20G |
| N166 | Head unit/instrument cluster control unit | 1C |
| N2/10 | Supplemental restraint system control unit | 1F |
| N30/4 | Electronic Stability Program control unit | 1E |
| N69/1 | Driver door control unit | 44F |
| N69/1 | Driver door control unit | 1H |
| N69/2 | Front passenger door control unit | 44F |
| N69/2 | Front passenger door control unit | 1J |
| N69/3 | Left rear door control unit | 1J |
| N69/4 | Right rear door control unit | 1K |
| N70 | Overhead control panel control unit | 44C |
| N70 | Overhead control panel control unit | 1A |
| N73 | Electronic ignition switch control unit | 27D |
| N73 | Electronic ignition switch control unit | 13H |
