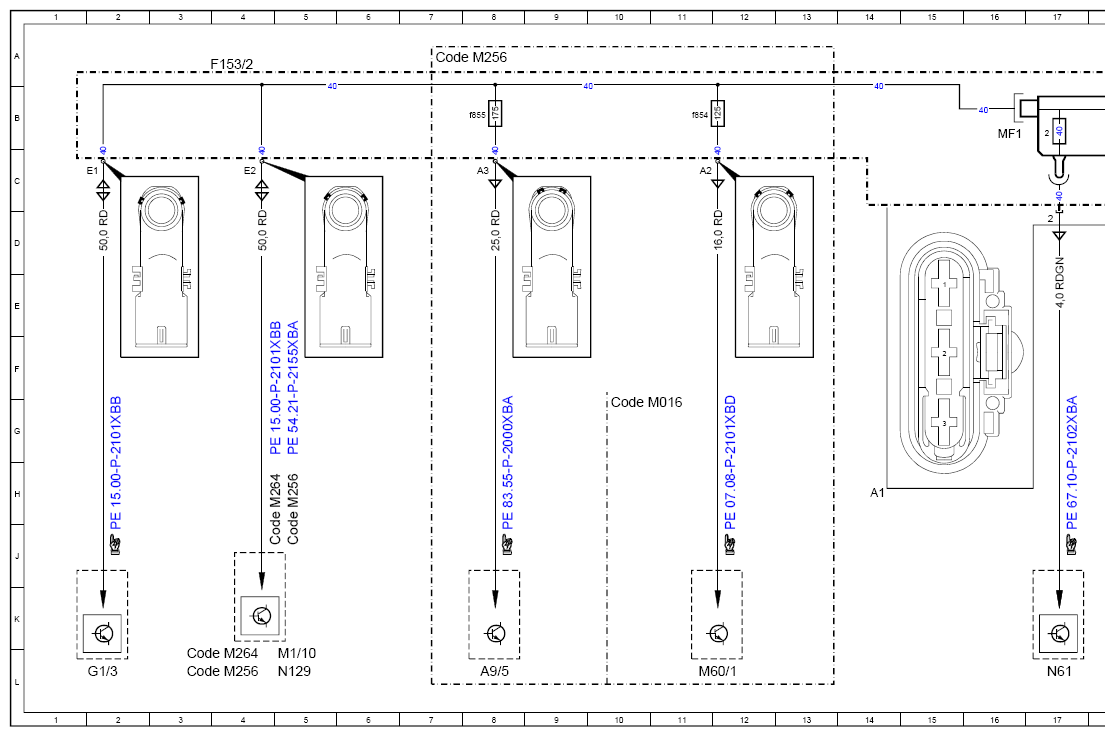

Wiring Diagram For 48 V On-Board Electrical System Engine Compartment Fuse Box - PE54.15-P-2518-97XBA
Model 257, 290 up to model year 2021 with code B01 (48V technology) Fuse box F153/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A9/5 | Electric refrigerant compressor | 8L |
| Code L | LEFT-HAND DRIVE | 32G |
| Code M016 | Uprated high-performance engine | 10G |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 3L |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 5J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 19J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 7A |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 3L |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 5J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 19J |
| Code R | RIGHT-HAND DRIVE | 32J |

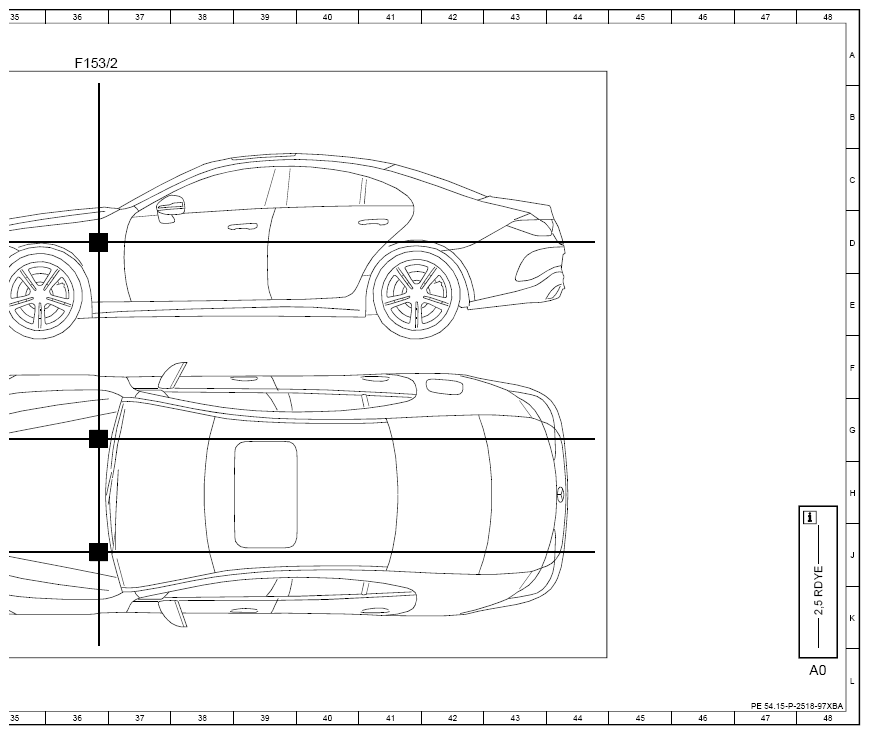

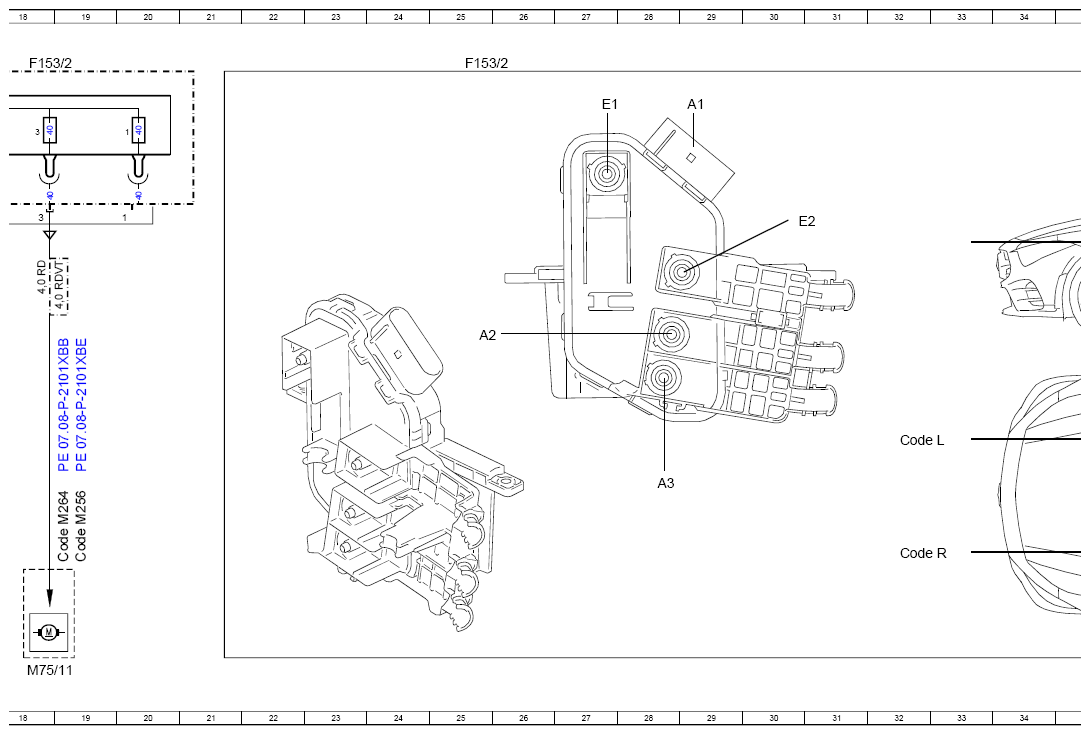

| F153/2 | Engine compartment 48V fuse box | 25A |
| F153/2 | Engine compartment 48V fuse box | 4A |
| F153/2 | Engine compartment 48V fuse box | 36A |
| F153/2 | Engine compartment 48V fuse box | 18A |
| F153/2MF1 | 48 V on-board electrical system electric multicircuit fuse | 16B |
| F153/2f854 | Electrical fuse 854 | 11B |
| F153/2f855 | Electrical fuse 855 | 8B |
| G1/3 | 48 V on-board electrical system battery | 2L |
| M1/10 | Starter-alternator | 5L |
| M60/1 | Electric additional compressor | 11L |
| M75/11 | Electric coolant pump | 18L |
| N129 | Starter generator control unit | 5L |
| N61 | Windshield heater control unit | 17L |
