Wiring Diagram Control Unit DC/AC Converter - PE54.10-P-2103-97XBA

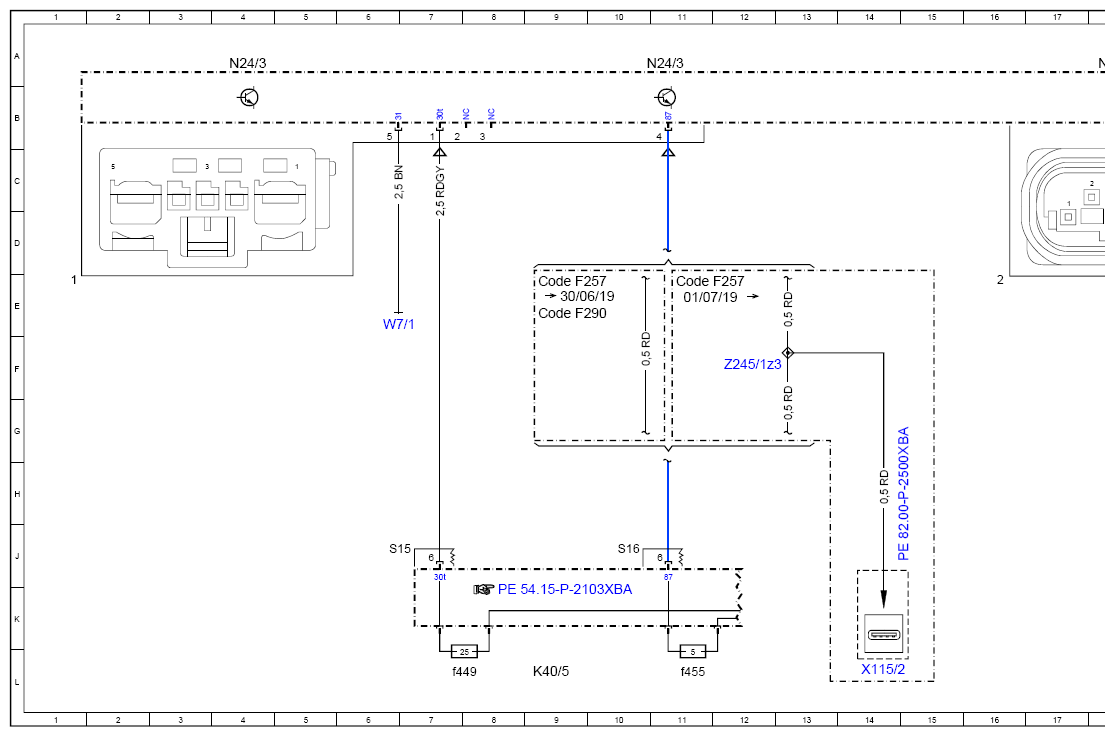

Model 257, 290 up to model year 2021 with code U67 (230 V socket in rear passenger compartment) Control unit N24/3

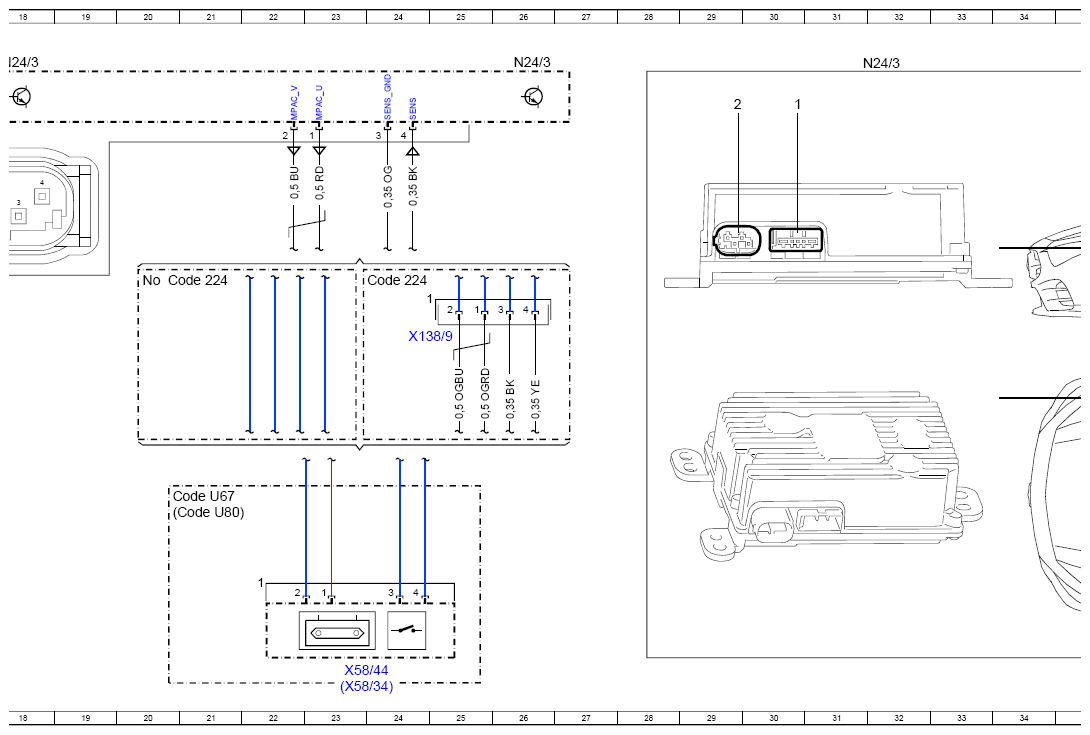

Model 257, 290 up to model year 2021 with code U80 (115 V socket) Control unit N24/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| Code 224 | Design rear individual seats | 24E |
| Code 224 | Design rear individual seats | 20E |
| Code F257 | MODEL SERIES 257 | 9E |
| Code F257 | MODEL SERIES 257 | 11E |
| Code F290 | Model series 290 | 9E |
| Code U67 | 230 volt socket in interior compartment | 20H |
| Code U80 | 115 V socket | 20H |
| K40/5 | Rear fuse and relay module | 9L |
| K40/5f449 | Fuse 449 | 7L |
| K40/5f455 | Fuse 455 | 11L |

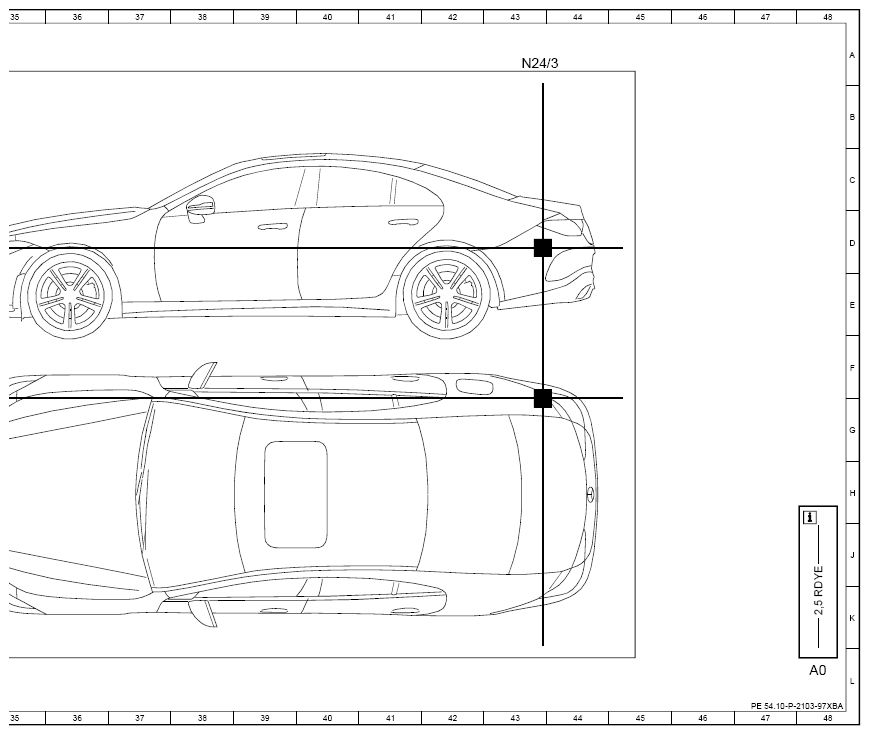

| N24/3 | DC/AC converter control unit | 4A |
| N24/3 | DC/AC converter control unit | 11A |
| N24/3 | DC/AC converter control unit | 32A |
| N24/3 | DC/AC converter control unit | 43A |
| N24/3 | DC/AC converter control unit | 18A |
| N24/3 | DC/AC converter control unit | 26A |
| W7/1 | Right taillamp trunk ground point | 6E |
| X115/2 | Rear passenger compartment USB connector | 14L |
| X138/9 | 115 V/230 V socket electrical connector | 25F |
| X58/34 | 115 V socket | 23L |
| X58/44 | 230V socket | 23L |
| Z245/1z3 | Voltage supply connector sleeve | 12F |
