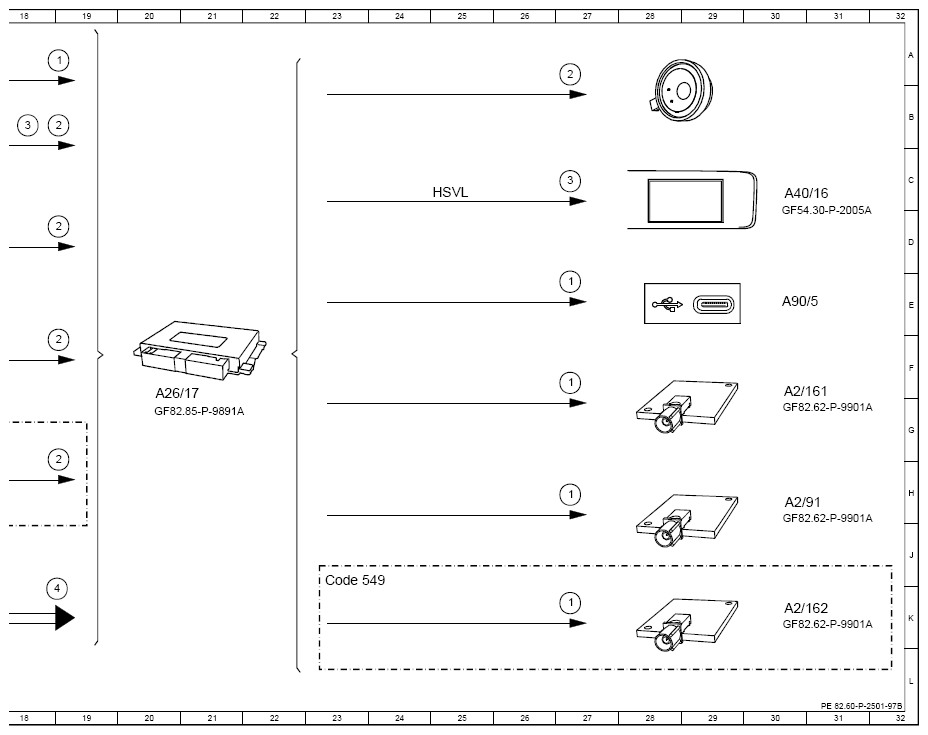

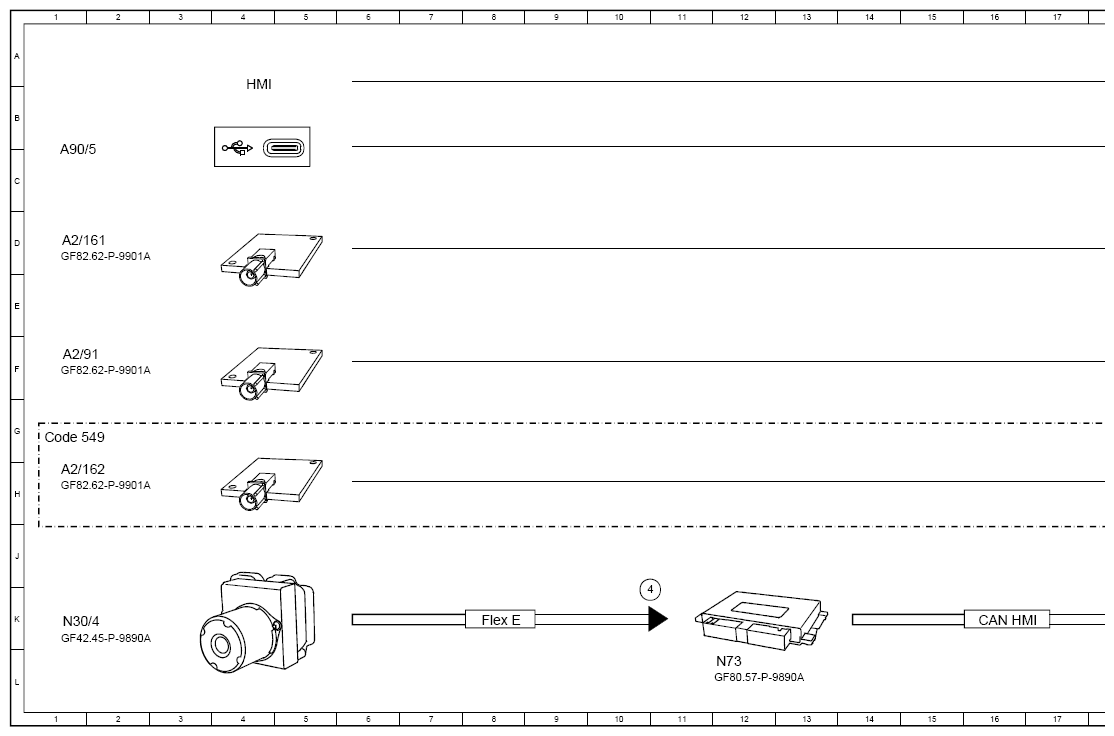

Function Schematic For Media Mode - PE82.60-P-2501-97B
Model 167
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 19A |
| 1 | Operation, signal | 27F |
| 1 | Operation, signal | 27H |
| 1 | Operation, signal | 27K |
| 1 | Operation, signal | 27D |
| 2 | Audio, signal | 19B |
| 2 | Audio, signal | 19C |
| 2 | Audio, signal | 19E |
| 2 | Audio, signal | 19G |
| 2 | Audio, signal | 27A |
| 3 | Video, signal | 27C |
| 3 | Video, signal | 19B |
| 4 | Vehicle speed, signal | 19J |
| 4 | Vehicle speed, signal | 11J |
| A2/161 | Bluetooth® / WiFi antenna | 1D |
| A2/161 | Bluetooth® / WiFi antenna | 30F |
| A2/162 | Bluetooth® / WiFi antenna | 1H |
| A2/162 | Bluetooth® / WiFi antenna | 30K |
| A2/91 | Bluetooth® / WiFi antenna | 1F |
| A2/91 | Bluetooth® / WiFi antenna | 30H |
| A26/17 | Head unit | 20F |
| A40/16 | Head unit/instrument cluster display cluster | 30C |
| A90/5 | Multimedia connection unit | 1C |
| A90/5 | Multimedia connection unit | 30E |
| CAN HMI | User interface CAN | 16K |
| Code 549 | Connect 20 HIGH (NTG6) | 1G |
| Code 549 | Connect 20 HIGH (NTG6) | 23J |
| Flex E | Chassis FlexRay | 8K |
| HSVL | High-speed video link | 25C |
| N30/4 | Electronic Stability Program control unit | 1K |
| N73 | Electronic ignition switch control unit | 12L |
