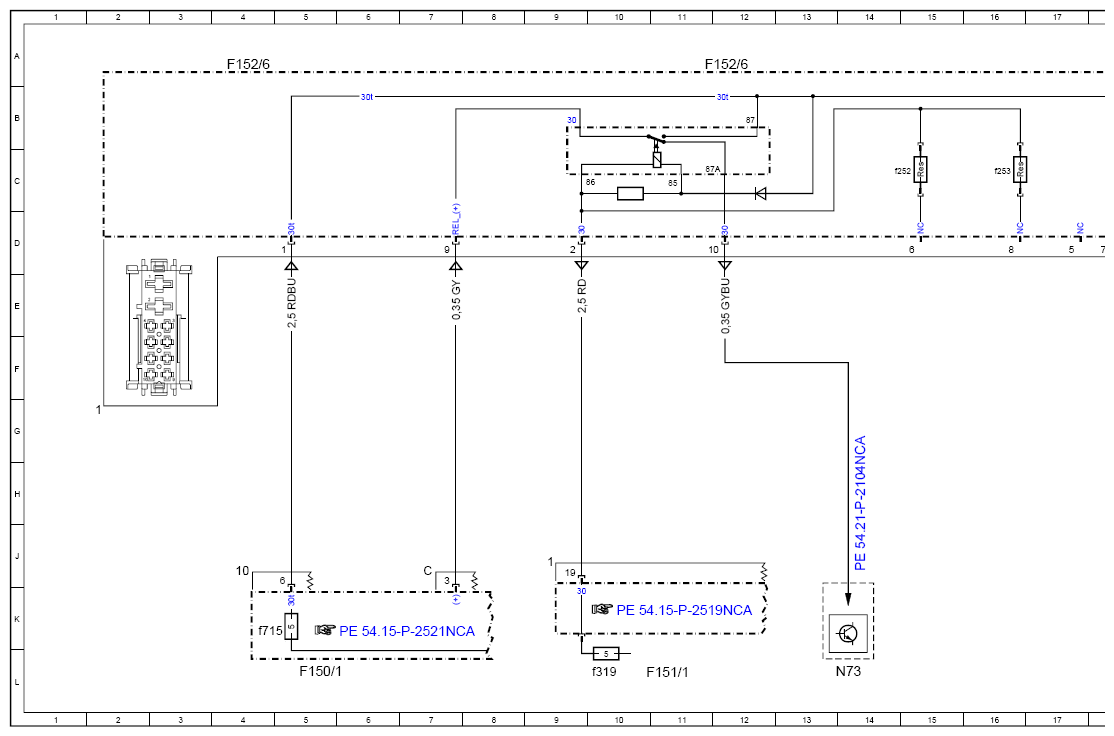

Wiring Diagram For Jump Start Fuse Box - PE54.15-P-2529-97NCA
Model 167 except code ME05 (Hybrid drive 85 kW-94 kW variant (incl. plug-in))

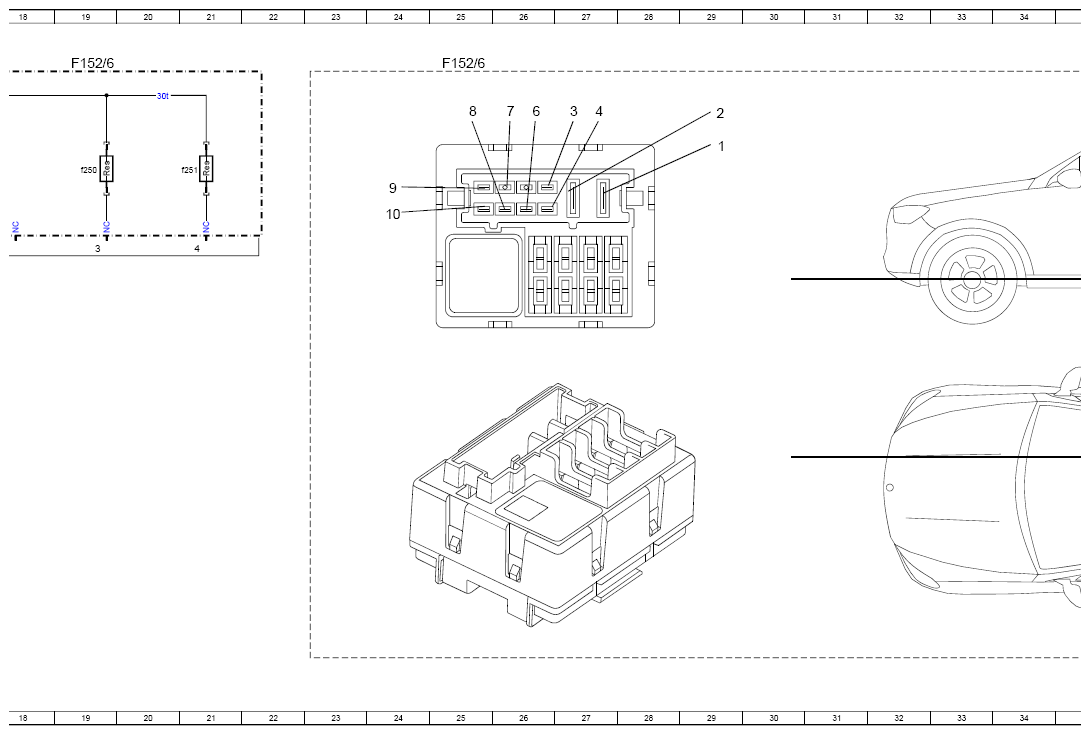

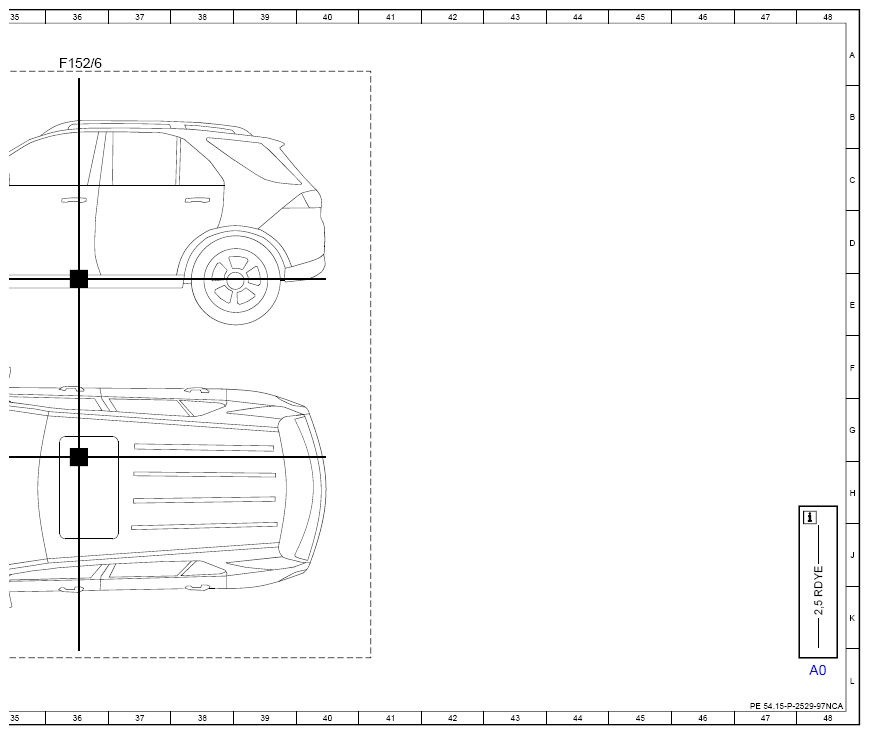

Fuse box F152/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| F150/1 | Starter battery prefuse box | 5L |
| F150/1f715 | Electrical fuse 715 | 4K |
| F151/1 | Passenger-side A-pillar fuse box | 11L |
| F151/1f319 | Fuse 319 | 10L |
| F152/6 | 25A | |
| F152/6 | 36A | |
| F152/6 | 4A | |
| F152/6 | 12A | |
| F152/6 | 19A | |
| F152/6f250 | Fuse 250 | 19C |
| F152/6f251 | Fuse 251 | 21C |
| F152/6f252 | Fuse 252 | 14C |
| F152/6f253 | Fuse 253 | 16C |
| N73 | Electronic ignition switch control unit | 14L |
