Adjust Rear-Axle Toe - AR40.20-P-0261ME
Model 167

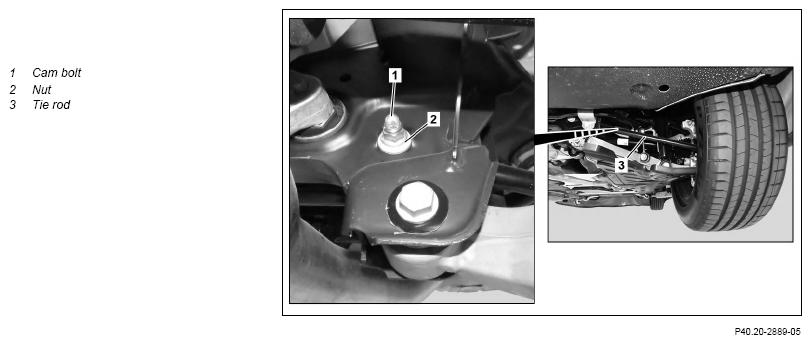

Shown on right side of vehicle
| Notice | Notes on self-locking nuts and bolts | AH00.00-P-0001-01KOA | |
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Notes on repair work on suspension components | AH00.00-P-0100-01A | ||
| Measure | |||
| 1 | Carry out input measurement. | AR40.20-P-0200ME | |
| Adjust | |||
| 2 | Replace nut (2) and tighten slightly by hand. | ||
| 3 | Adjust toe using cam bolt (1). | Assign suspension data If specified values are not reached, ↓ Replace tie rod (3). |
AR40.20-P-0203ME |
| AR35.20-P-0109ME | |||
| 4 | Tighten nut (2). | *BA35.20-P-1001-04O | |
| Measure | |||
| 5 | Carry out output measurement. | AR40.20-P-0200ME |
TIE ROD
| Number | Designation | Model 167 | ||
|---|---|---|---|---|
| BA35.20-P-1001-04O | Nut, tie rod to rear axle carrier | M12 | Nm | 90 |
