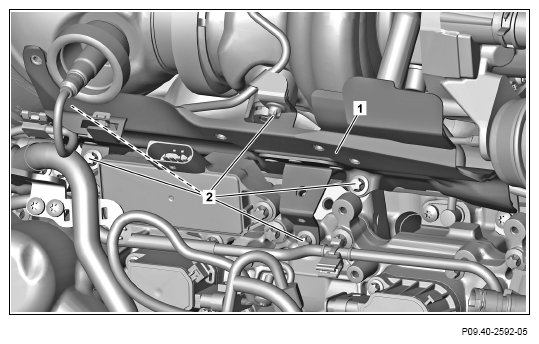

Remove/Install Right Heat Shield On Right Turbocharger - AR09.40-P-6027-00XGC
Engine 177 In Model 167
Engine 177 in model 463
as of model year 2019
MODIFICATION NOTES
| 19.09.2019 | Basic date, added. | Operation step 1 |
TURBOCHARGER
| Number | Designation | Engine 177 | |
|---|---|---|---|
| BA09.40-P-1007-01ZA | Bolt, side heat shield to cylinder head cover | Nm | 9 |
INERTING
| Number | Designation | Model 167 | ||||
|---|---|---|---|---|---|---|
| BA86.10-P-1002-03B | Pipe for inerting to engine | M6 | Screw | Nm | 8 | |
| Nut | Stage 1 | Nm | 8 | |||
| Stage 2 | ∠° | 30 | ||||
INERTIZATION SYSTEM
| Number | Designation | Model 463 as of model year 2019 | |
|---|---|---|---|
| BA86.10-P-1002-03J | Bolt, piping for inerting to engine/stationary heater | Nm | 8 |
