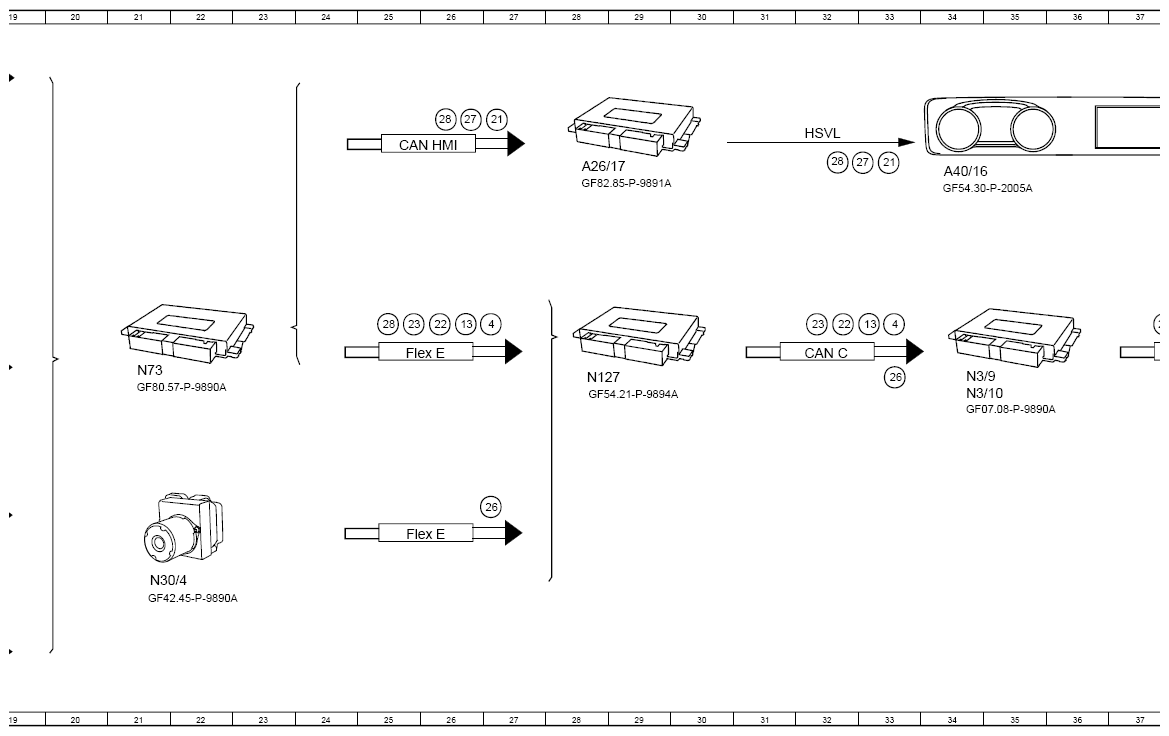

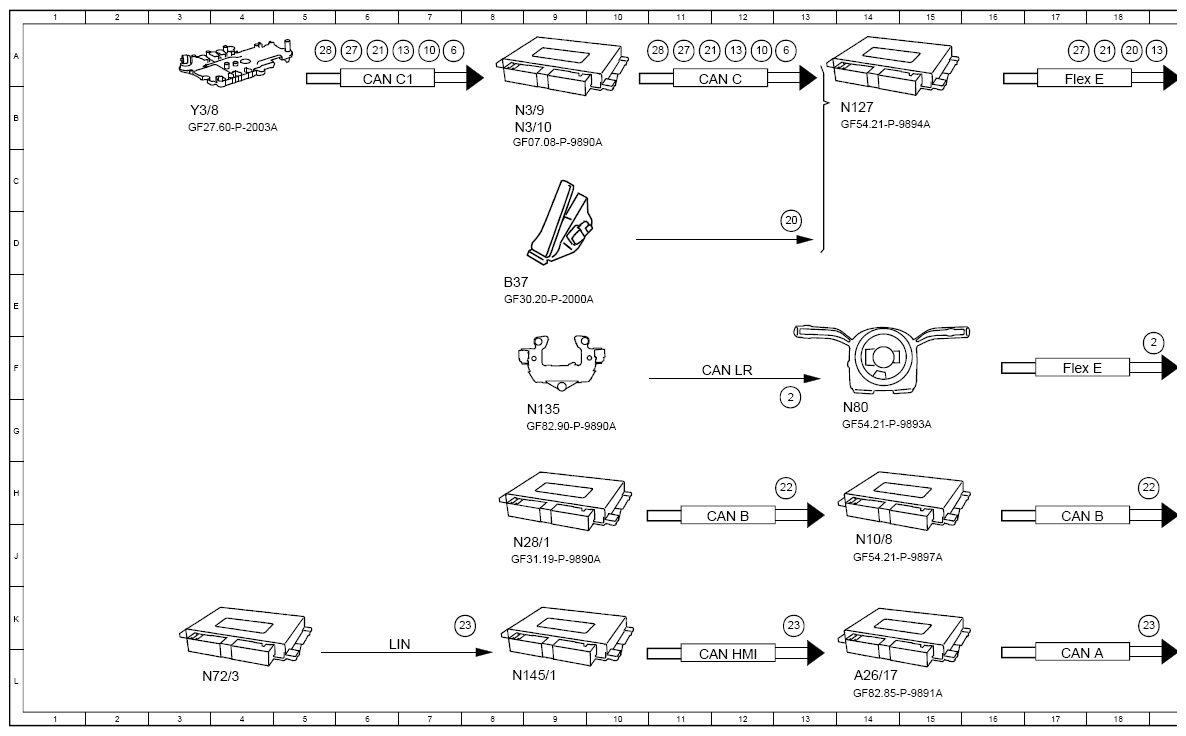

Function Schematic For Gearshift System - PE27.60-P-2500-97B
Transmission 725.0 in model 167
| Code: | Designation: | Position: |
|---|---|---|
| 10 | Transmission control, status | 7A |
| 10 | Transmission control, status | 12A |
| 11 | Engine management, communication | 38E |
| 13 | Transmission control diagnosis, communication | 7A |
| 13 | Transmission control diagnosis, communication | 19A |
| 13 | Transmission control diagnosis, communication | 26E |
| 13 | Transmission control diagnosis, communication | 12A |
| 13 | Transmission control diagnosis, communication | 33E |
| 13 | Transmission control diagnosis, communication | 38E |
| 2 | DIRECT SELECT lever, status | 13G |
| 2 | DIRECT SELECT lever, status | 19F |
| 2 | DIRECT SELECT lever, status | 39E |
| 20 | Accelerator pedal sensor, signal | 13D |
| 20 | Accelerator pedal sensor, signal | 18A |
| 21 | Gear range, status | 6A |
| 21 | Gear range, status | 18A |
| 21 | Gear range, status | 11A |
| 21 | Gear range, status | 27B |
| 21 | Gear range, status | 33C |
| 22 | Trailer recognition, status | 13H |
| 22 | Trailer recognition, status | 18H |
| 22 | Trailer recognition, status | 26E |
| 22 | Trailer recognition, status | 32E |
| 22 | Trailer recognition, status | 37E |
| 23 | Transmission mode "M" button, status | 8K |
| 23 | Transmission mode "M" button, status | 13K |
| 23 | Transmission mode "M" button, status | 18K |
| 23 | Transmission mode "M" button, status | 25E |
| 23 | Transmission mode "M" button, status | 32E |
| 23 | Transmission mode "M" button, status | 39F |
| 26 | Vehicle speed, signal | 27H |
| 26 | Vehicle speed, signal | 33F |
| 26 | Vehicle speed, signal | 39F |
| 27 | Gear range, signal | 6A |
| 27 | Gear range, signal | 17A |
| 27 | Gear range, signal | 11A |
| 27 | Gear range, signal | 26B |
| 27 | Gear range, signal | 33C |
| 28 | Transmission mode control, status | 5A |
| 28 | Transmission mode control, status | 11A |
| 28 | Transmission mode control, status | 26B |
| 28 | Transmission mode control, status | 26C |
| 28 | Transmission mode control, status | 25E |
| 28 | Transmission mode control, status | 38F |
| 4 | DAS [FBS] start enable, status | 27E |
| 4 | DAS [FBS] start enable, status | 33E |
| 4 | DAS [FBS] start enable, status | 39E |
| 6 | Electric auxiliary oil pump, status | 7A |
| 6 | Electric auxiliary oil pump, status | 13A |
| A26/17 | Head unit | 14L |
| A26/17 | Head unit | 28C |
| A40/16 | Head unit/instrument cluster display cluster | 34C |
| B37 | Accelerator pedal sensor | 8E |
| CAN A | Telematics CAN | 17L |
| CAN B | Interior CAN | 17H |
| CAN B | Interior CAN | 12H |
| CAN C | Engine CAN | 12A |
| CAN C | Engine CAN | 32F |
| CAN C1 | Drive train CAN | 6A |
| CAN C1 | Drive train CAN | 38F |
| CAN HMI | User interface CAN | 25C |
| CAN HMI | User interface CAN | 12L |
| CAN LR | Steering wheel CAN | 12F |
| Flex E | Chassis FlexRay | 17A |
| Flex E | Chassis FlexRay | 25F |
| Flex E | Chassis FlexRay | 17F |
| Flex E | Chassis FlexRay | 25J |
| HSVL | High-speed video link | 32B |
| LIN | Local Interconnect Network | 6K |
| N10/8 | Rear SAM control unit | 14J |
| N127 | Drivetrain control unit | 14B |
| N127 | Drivetrain control unit | 28F |
| N135 | Steering wheel electronics | 9G |
| N145/1 | Drive unit control unit | 8L |
| N28/1 | Trailer recognition control unit | 8J |
| N3/10 | ME-SFI [ME] control unit | 9B |
| N3/10 | ME-SFI [ME] control unit | 34F |
| N3/9 | CDI control unit | 8B |
| N3/9 | CDI control unit | 34F |
| N30/4 | Electronic Stability Program (ESP®) control unit | 21J |
| N72/3 | Off-Road operating panel control unit | 4L |
| N73 | Electronic ignition switch control unit | 21F |
| N80 | Steering column module control unit | 14G |
| Y3/8 | Fully integrated transmission control controller unit | 3B |
| Y3/8 | Fully integrated transmission control controller unit | 40F |
