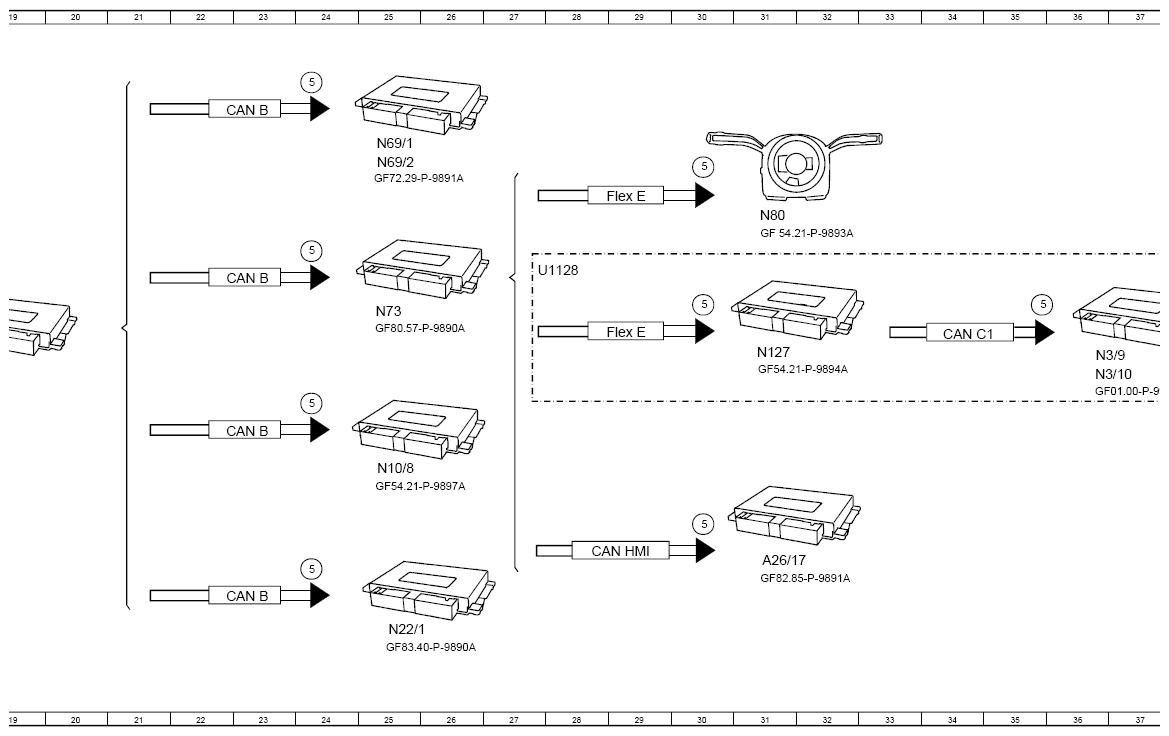

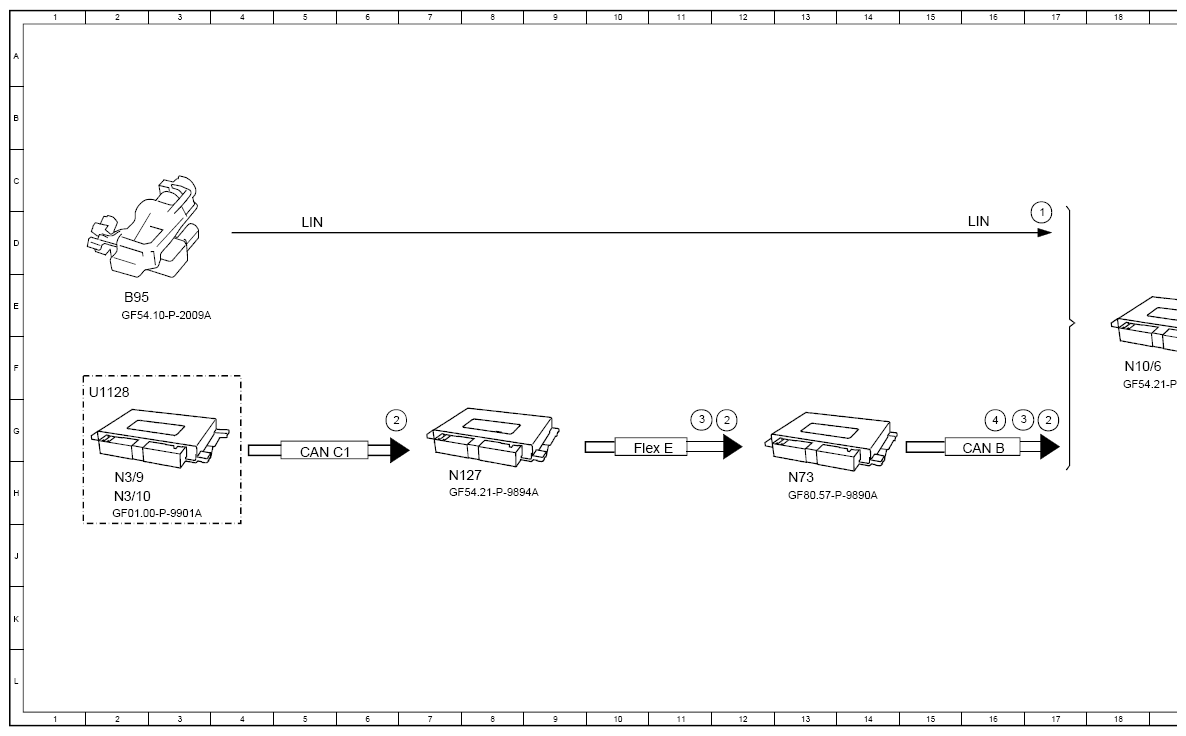

Consumer Reduction, Function Schematic - PE54.10-P-2501-97B
Model 167 Model 293
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Battery sensor, signal | 17D |
| 2 | Engine running, signal | 2G |
| 2 | Engine running, signal | 12G |
| 2 | Engine running, signal | 17G |
| 3 | Drivetrain operational, signal | 11G |
| 3 | Drivetrain operational, signal | 16G |
| 4 | Circuit 15, status | 16G |
| 5 | Consumer shutoff, request | 24D |
| 5 | Consumer shutoff, request | 30C |
| 5 | Consumer shutoff, request | 30E |
| 5 | Consumer shutoff, request | 30J |
| 5 | Consumer shutoff, request | 24G |
| 5 | Consumer shutoff, request | 24J |
| 5 | Consumer shutoff, request | 24A |
| 5 | Consumer shutoff, request | 35E |
| A26/17 | Head unit | 31J |
| B95 | Battery sensor | 2E |
| CAN B | Interior CAN | 23E |
| CAN B | Interior CAN | 16G |
| CAN B | Interior CAN | 23G |
| CAN B | Interior CAN | 23K |
| CAN B | Interior CAN | 23B |
| CAN C1 | Drive train CAN | 5G |
| CAN C1 | Drive train CAN | 34F |
| CAN HMI | User interface CAN | 29J |
| Flex E | Chassis FlexRay | 10G |
| Flex E | Chassis FlexRay | 29F |
| Flex E | Chassis FlexRay | 29C |
| LIN | Local Interconnect Network | 5D |
| LIN | Local Interconnect Network | 16D |
| N10/6 | 18F | |
| N10/8 | 25H | |
| N127 | Drivetrain control unit | 7H |
| N127 | Drivetrain control unit | 31F |
| N22/1 | Climate control control unit | 25K |
| N3/10 | ME-SFI [ME] control unit | 2H |
| N3/10 | ME-SFI [ME] control unit | 36F |
| N3/9 | CDI control unit | 2H |
| N3/9 | CDI control unit | 36F |
| N69/1 | Driver door control unit | 25B |
| N69/2 | Front passenger door control unit | 25C |
| N73 | Electronic ignition switch control unit | 25E |
| N73 | Electronic ignition switch control unit | 13H |
| N80 | Steering column module control unit | 31D |
| U1128 | Valid for combustion engine | 2F |
| U1128 | Valid for combustion engine | 27E |
