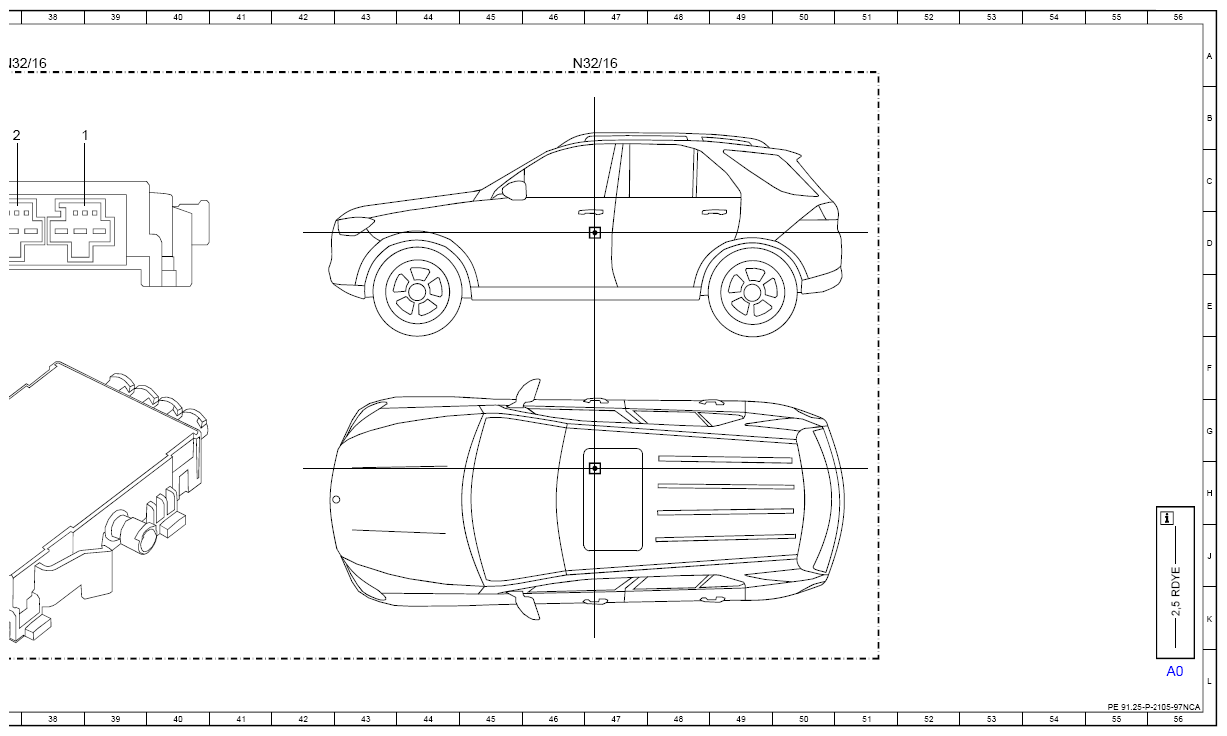

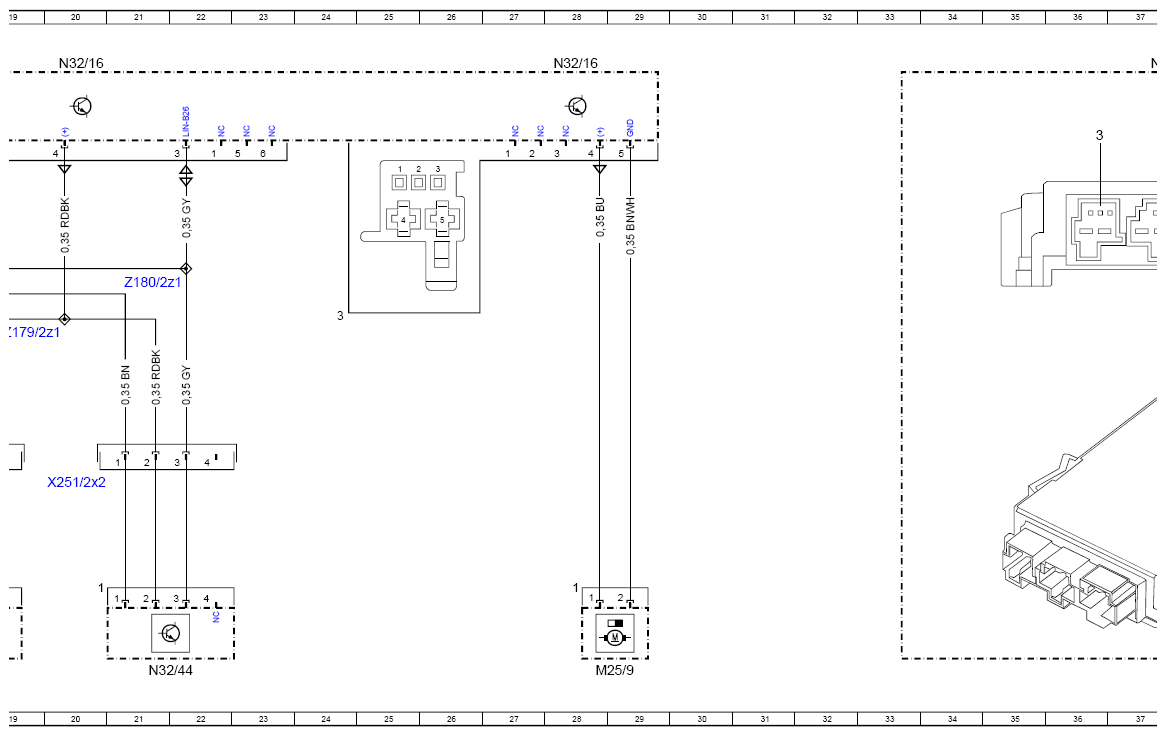

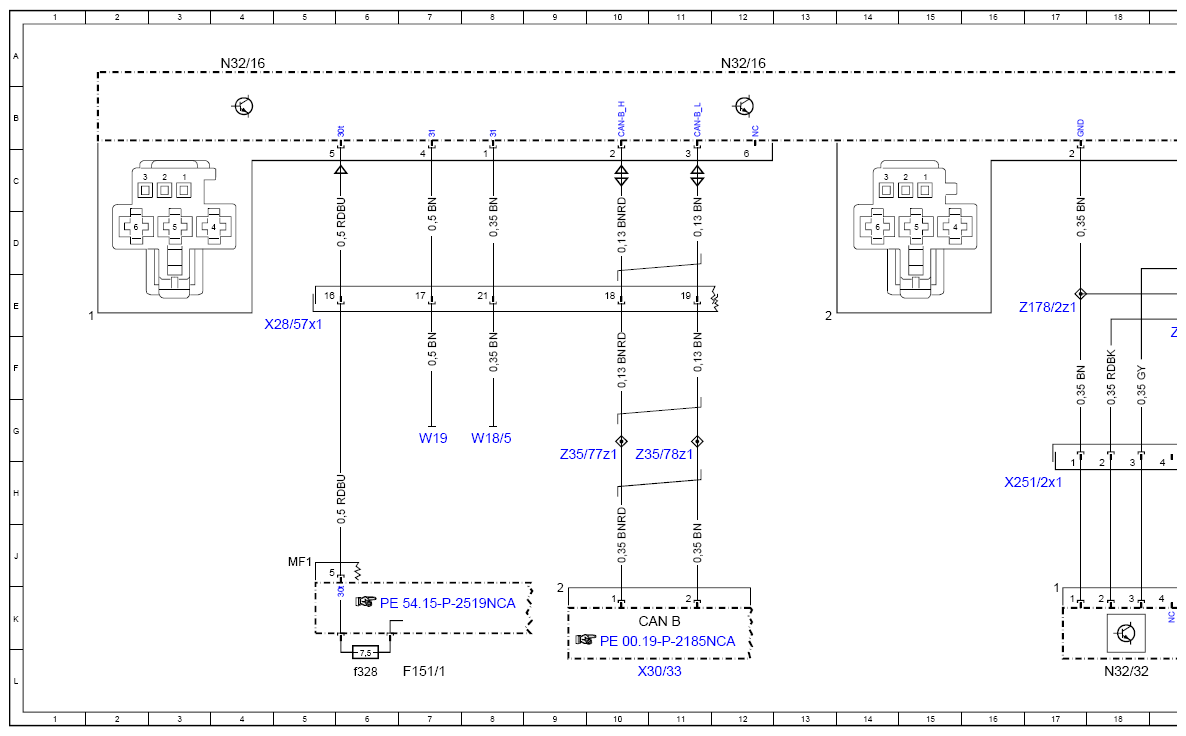

Wiring Diagram For Front Passenger Multicontour Seat Control Unit - PE91.25-P-2105-97NCA
Model 167 with code 399 (Front multicontour seat with massage function) Control unit N32/16
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| CAN B | Interior CAN | 11K |
| F151/1 | Passenger-side A-pillar fuse box | 7L |
| F151/1f328 | Fuse 328 | 6L |
| M25/9 | Front passenger multicontour seat pneumatic pump | 29L |
| N32/16 | Front passenger multicontour seat control unit | 37A |
| N32/16 | Front passenger multicontour seat control unit | 47A |
| N32/16 | Front passenger multicontour seat control unit | 4A |
| N32/16 | Front passenger multicontour seat control unit | 12A |
| N32/16 | Front passenger multicontour seat control unit | 20A |
| N32/16 | Front passenger multicontour seat control unit | 28A |
| N32/32 | Front passenger seat backrest massage function control unit | 18L |
| N32/44 | Front passenger seat cushion massage function control unit | 21L |
| W18/5 | Right B-pillar ground point | 8G |
| W19 | Right front seat crossmember ground point | 7G |
| X251/2x1 | Front passenger active multicontour seat/slave electrical connector | 17H |
| X251/2x2 | Front passenger active multicontour seat/slave electrical connector | 20H |
| X28/57x1 | Front passenger seat electrical connector | 5E |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 11L |
| Z178/2z1 | Front passenger massage function ground connection end sleeve | 17E |
| Z179/2z1 | Front passenger massage function supply end sleeve | 19F |
| Z180/2z1 | Front passenger massage function LIN end sleeve | 21E |
| Z35/77z1 | Interior CAN (CAN B) High connector sleeve | 10G |
| Z35/78z1 | Interior CAN (CAN B) low connector sleeve | 11G |
