Wiring Diagram For Driver-Side Fuse And Relay Module - PE54.15-P-2104-97XCA
Model 257, 290 as of model year 2021 Module K40/6
| Code: | Designation: | Position: |
|---|---|---|

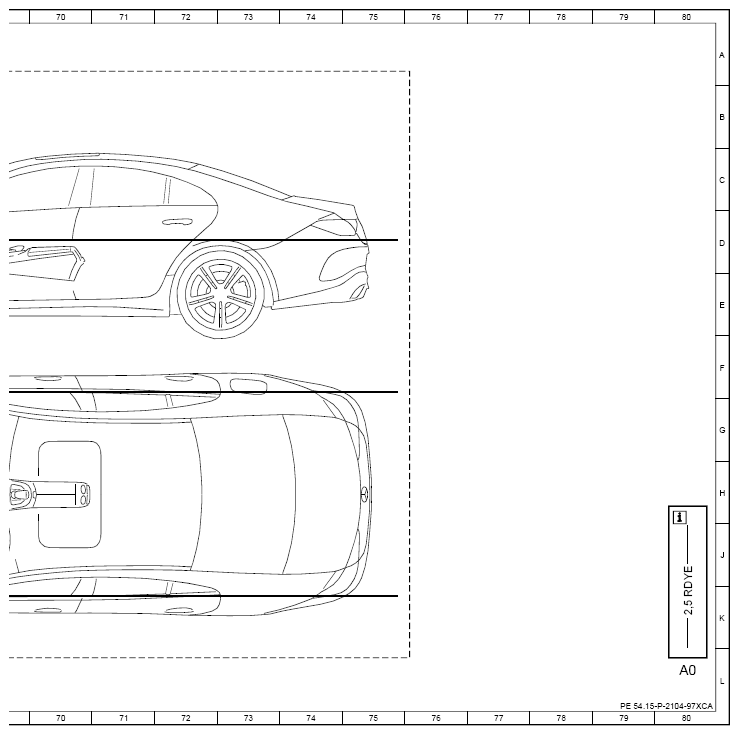

| A0 | Use of wiring diagrams | 80L |
| A40/16 | Head unit/instrument cluster display cluster | 26L |
| A50/6 | Dedicated Short-Range Communications control unit | 22L |
| A76 | Left front reversible emergency tensioning retractor | 39L |
| A76/1 | Right front reversible emergency tensioning retractor | 39L |
| A9/6 | Electric refrigerant compressor | 13L |
| A9/6 | Electric refrigerant compressor | 15J |
| B18/7 | Refrigerant pressure sensor | 14L |
| B18/7 | Refrigerant pressure sensor | 15J |
| B31/4 | Fine particle sensor | 30L |
| Code 051 | YoM 20/2 | 24J |
| Code 498 | Japan version | 22J |
| Code 802 | YoM 21/1 | 24J |
| Code 830 | Additional parts for China vehicles | 22J |
| Code 835 | Additional parts for South Korea vehicles | 22J |
| Code B01 | 48V technology | 13J |
| Code L | LEFT-HAND DRIVE | 18J |
| Code L | LEFT-HAND DRIVE | 43J |
| Code L | LEFT-HAND DRIVE | 17L |
| Code L | LEFT-HAND DRIVE | 38L |
| Code L | LEFT-HAND DRIVE | 42L |
| Code L | LEFT-HAND DRIVE | 63K |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 14J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 13K |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 14J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 13L |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE M654 | 13K |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE M654 | 14J |
| Code ME10 | Hybrid vehicle | 13J |
| Code P53 | Air purification package | 29L |
| Code R | RIGHT-HAND DRIVE | 18J |
| Code R | RIGHT-HAND DRIVE | 43J |
| Code R | RIGHT-HAND DRIVE | 17L |
| Code R | RIGHT-HAND DRIVE | 38L |
| Code R | RIGHT-HAND DRIVE | 42L |
| Code R | RIGHT-HAND DRIVE | 63G |
| F32/3 | Engine compartment prefuse box | 5L |
| F32/4f6 | Fuse 6 | 3K |
| G2/3 | Belt-driven starter alternator | 14L |
| G2/3 | Belt-driven starter alternator | 15J |

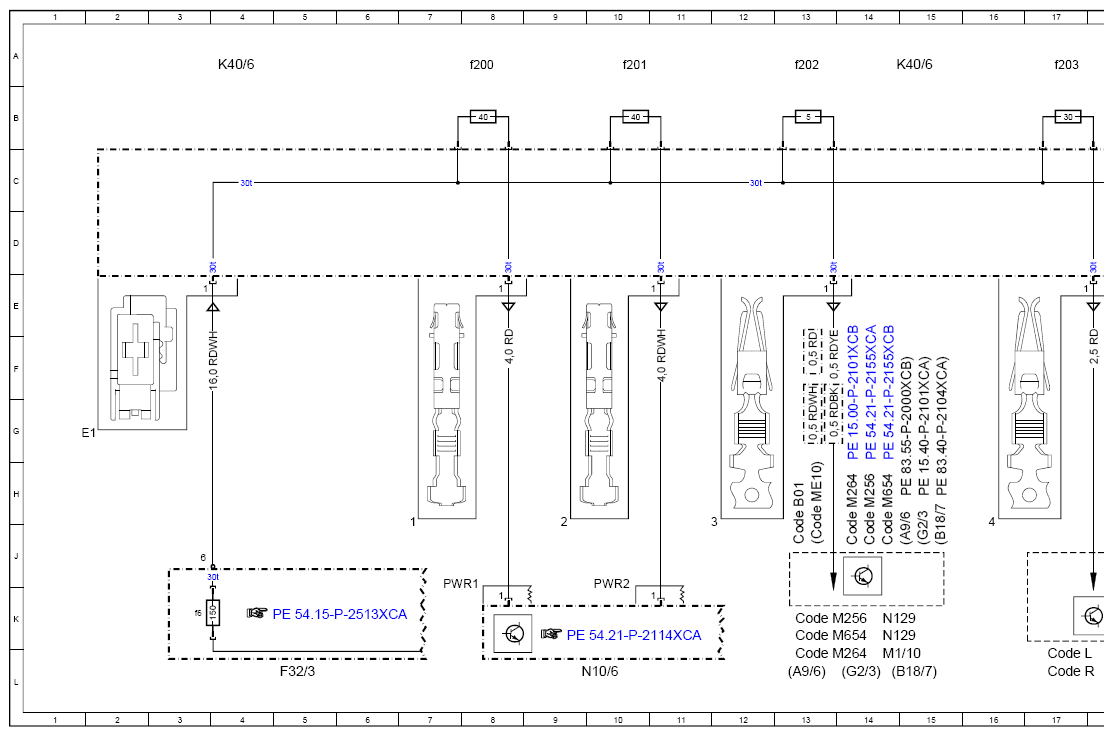

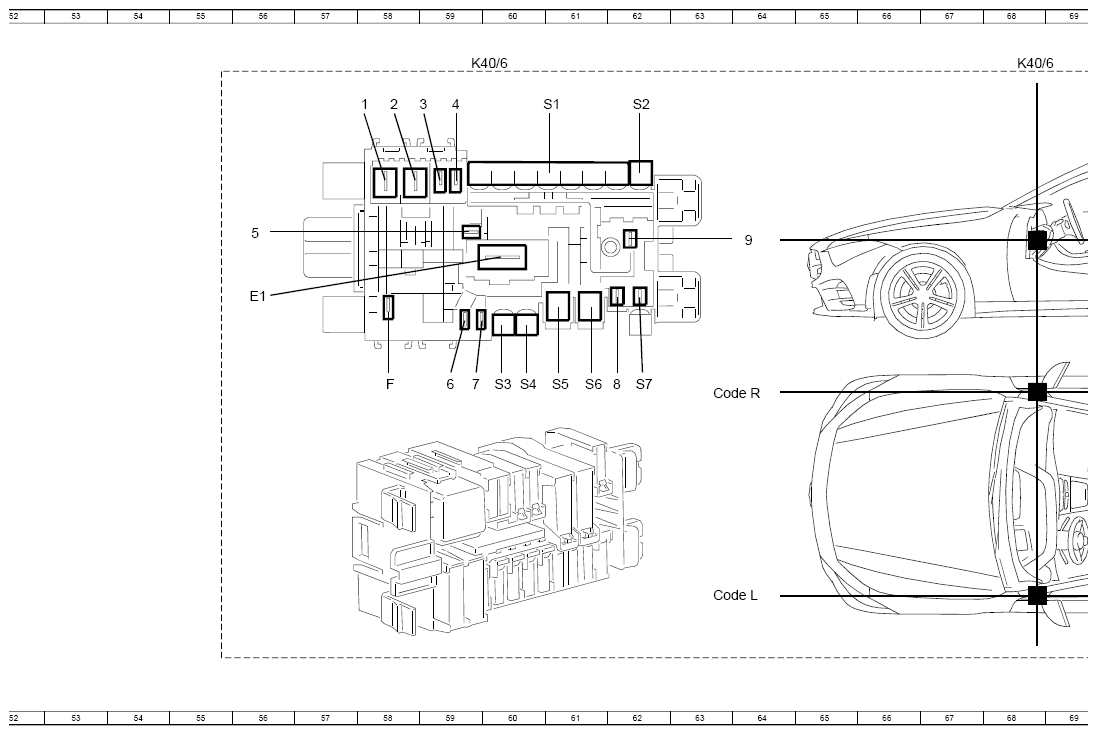

| K40/6 | Driver-side fuse and relay module | 15A |
| K40/6 | Driver-side fuse and relay module | 4A |
| K40/6 | Driver-side fuse and relay module | 20A |
| K40/6 | Driver-side fuse and relay module | 28A |
| K40/6 | Driver-side fuse and relay module | 37A |
| K40/6 | Driver-side fuse and relay module | 43A |
| K40/6 | Driver-side fuse and relay module | 52A |
| K40/6 | Driver-side fuse and relay module | 59A |
| K40/6 | Driver-side fuse and relay module | 68A |

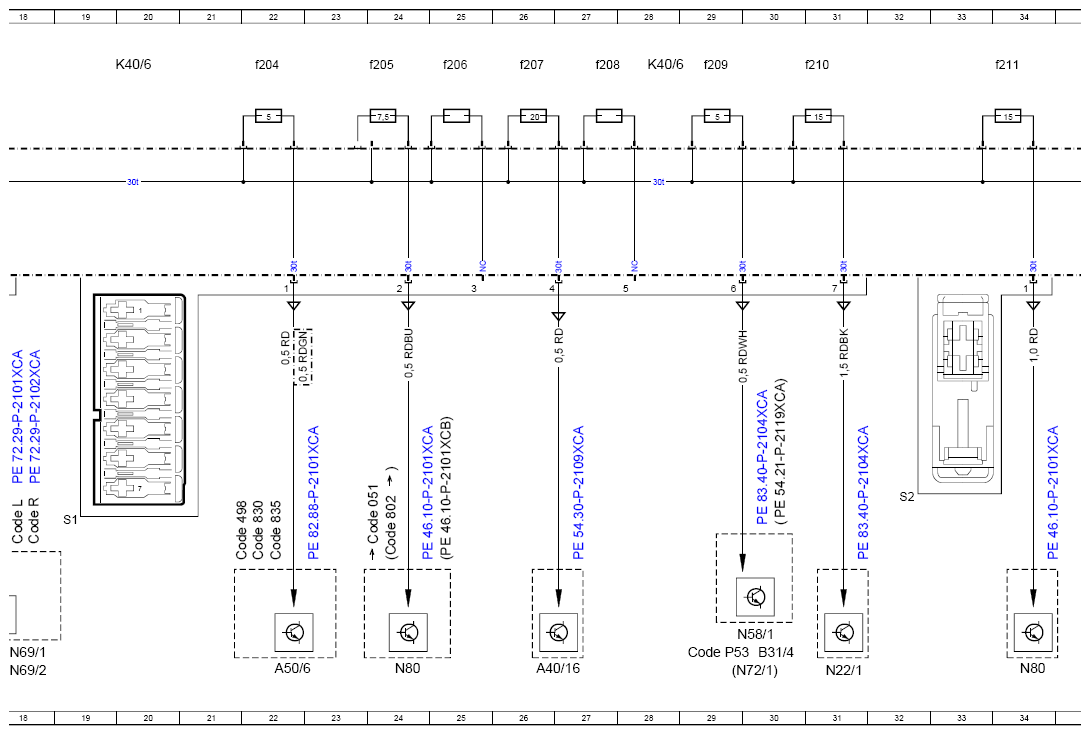

| K40/6f200 | Fuse 200 | 8A |
| K40/6f201 | Fuse 201 | 10A |
| K40/6f202 | Fuse 202 | 13A |
| K40/6f203 | Fuse 203 | 17A |
| K40/6f204 | Fuse 204 | 22A |
| K40/6f205 | Fuse 205 | 24A |
| K40/6f206 | Fuse 206 | 25A |
| K40/6f207 | Fuse 207 | 26A |
| K40/6f208 | Fuse 208 | 27A |
| K40/6f209 | Fuse 209 | 29A |
| K40/6f210 | Fuse 210 | 31A |
| K40/6f211 | Fuse 211 | 34A |

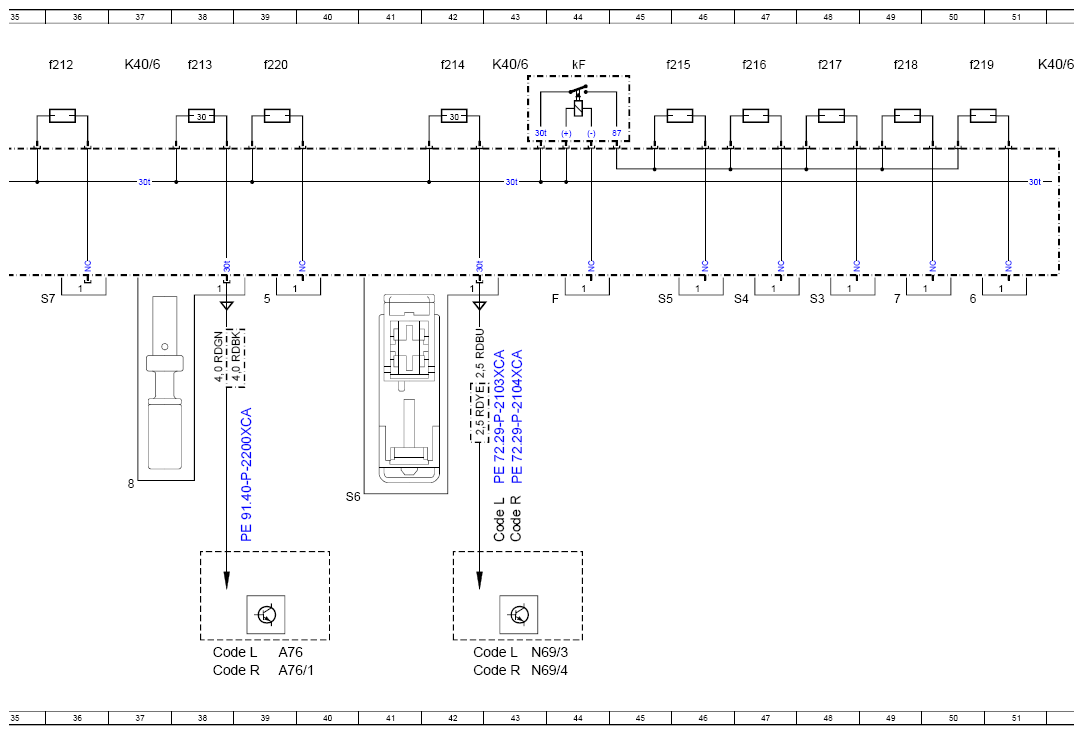

| K40/6f212 | Fuse 212 | 36A |
| K40/6f213 | Fuse 213 | 38A |
| K40/6f214 | Fuse 214 | 42A |
| K40/6f215 | Fuse 215 | 45A |
| K40/6f216 | Fuse 216 | 47A |
| K40/6f217 | Fuse 217 | 48A |
| K40/6f218 | Fuse 218 | 49A |
| K40/6f219 | Fuse 219 | 50A |
| K40/6f220 | Fuse 220 | 39A |
| K40/6kF | Backup relay | 44A |
| M1/10 | Starter-alternator | 14L |
| N10/6 | Front SAM control unit | 10L |
| N129 | Starter generator control unit | 14K |
| N129 | Starter generator control unit | 14K |
| N22/1 | Climate control control unit | 31L |
| N58/1 | Climate control operating unit | 30K |
| N69/1 | Left front door control unit | 18L |
| N69/2 | Right front door control unit | 18L |
| N69/3 | Left rear door control unit | 43L |
| N69/4 | Right rear door control unit | 43L |
| N72/1 | Upper control panel control unit | 30L |
| N80 | Steering column module control unit | 24L |
| N80 | Steering column module control unit | 34L |
