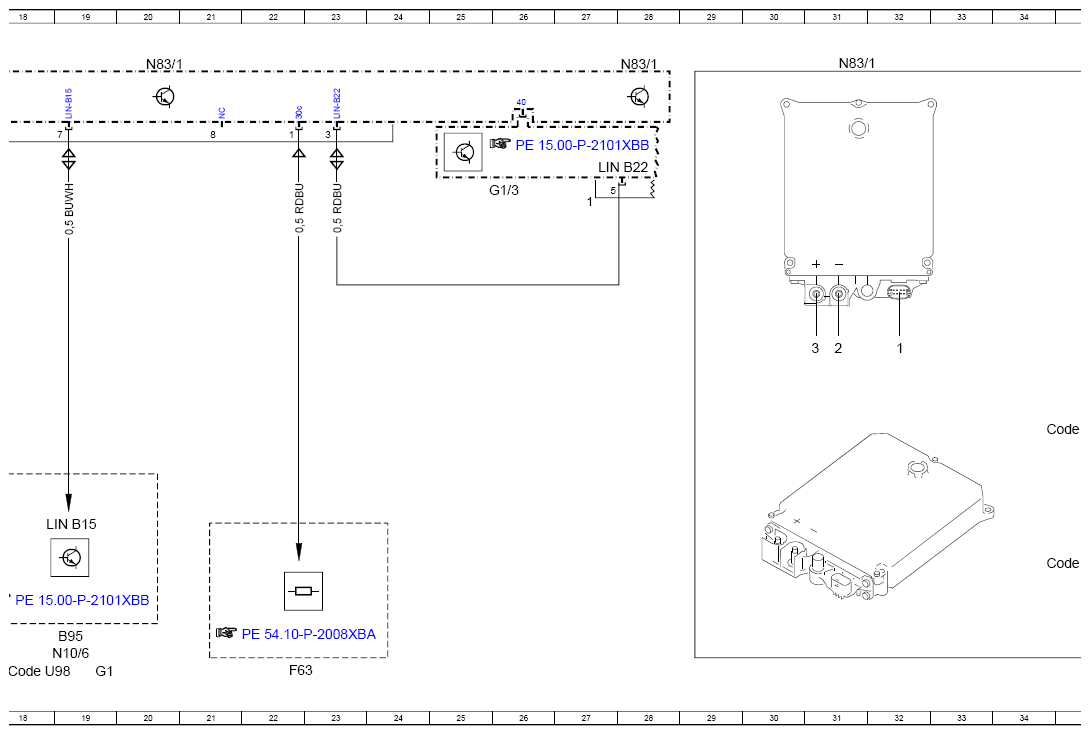

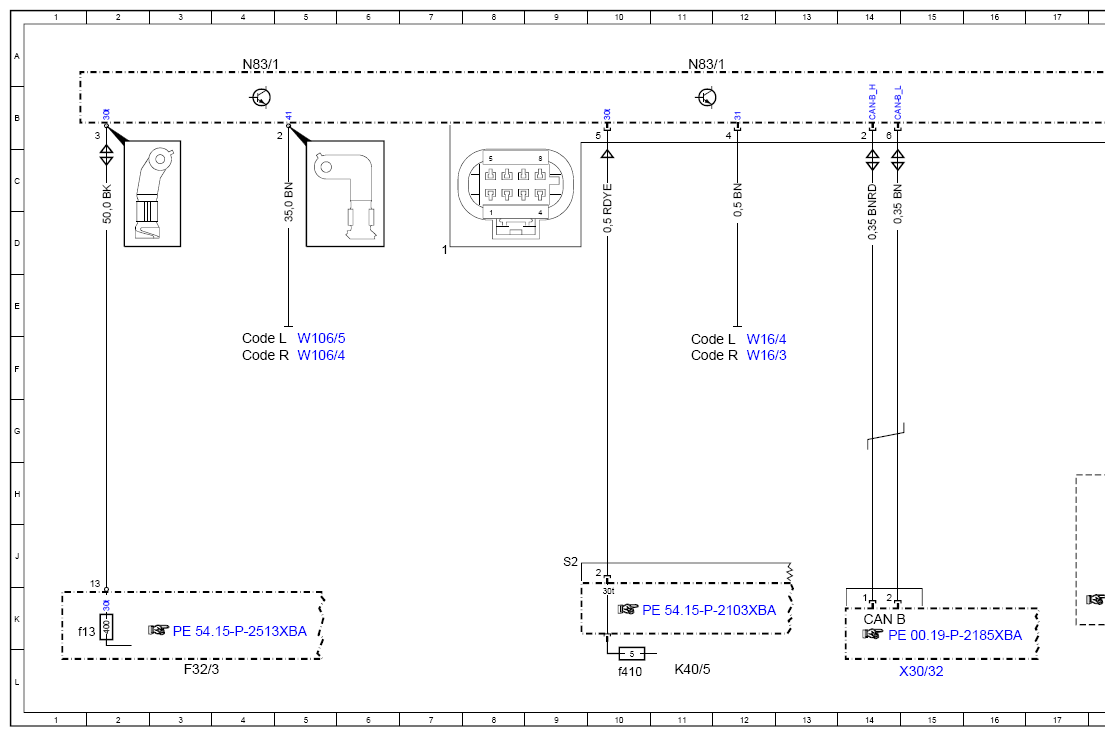

Wiring Diagram For DC/DC Converter Control Unit - PE54.10-P-2105-97XBA
Model 257, 290 up to model year 2021 with code B01 (48V technology) Control unit N83/1
| Code: | Designation: | Position: |
|---|---|---|

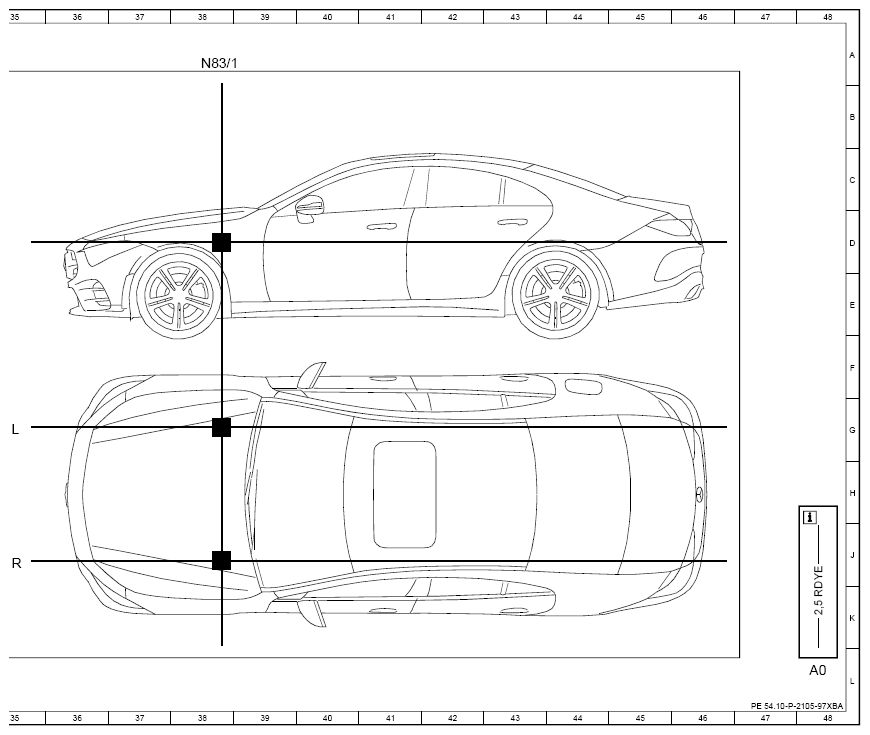

| A0 | Use of wiring diagrams | 48L |
| B95 | Battery sensor | 19K |
| CAN B | Interior CAN | 14K |
| Code L | LEFT-HAND DRIVE | 4F |
| Code L | LEFT-HAND DRIVE | 11F |
| Code L | LEFT-HAND DRIVE | 34G |
| Code R | RIGHT-HAND DRIVE | 4F |
| Code R | RIGHT-HAND DRIVE | 11F |
| Code R | RIGHT-HAND DRIVE | 34J |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 18L |
| F32/3 | Engine compartment prefuse box | 3L |
| F32/3f13 | Fuse 13 | 1K |
| F63 | Pyrofuse | 22L |
| G1 | On-board electrical system battery | 19L |
| G1/3 | 48 V on-board electrical system battery | 26C |
| K40/5 | Rear fuse and relay module | 11L |
| K40/5f410 | Fuse 410 | 10L |
| LIN B15 | Battery sensor LIN | 18J |
| LIN B22 | 48 V on-board electrical system LIN | 27C |
| N10/6 | Front SAM control unit | 19L |
| N83/1 | DC/DC converter control unit | 4A |
| N83/1 | DC/DC converter control unit | 11A |
| N83/1 | DC/DC converter control unit | 20A |
| N83/1 | DC/DC converter control unit | 28A |
| N83/1 | DC/DC converter control unit | 31A |
| N83/1 | DC/DC converter control unit | 38A |
| W106/4 | Left engine compartment circuit 41 ground point | 5F |
| W106/5 | Right engine compartment circuit 41 ground point | 5F |
| W16/3 | Left major assembly compartment ground point | 12F |
| W16/4 | Right major assembly compartment ground point | 12F |
| X30/32 | Interior CAN (CAN B) potential distributor, left | 15L |
