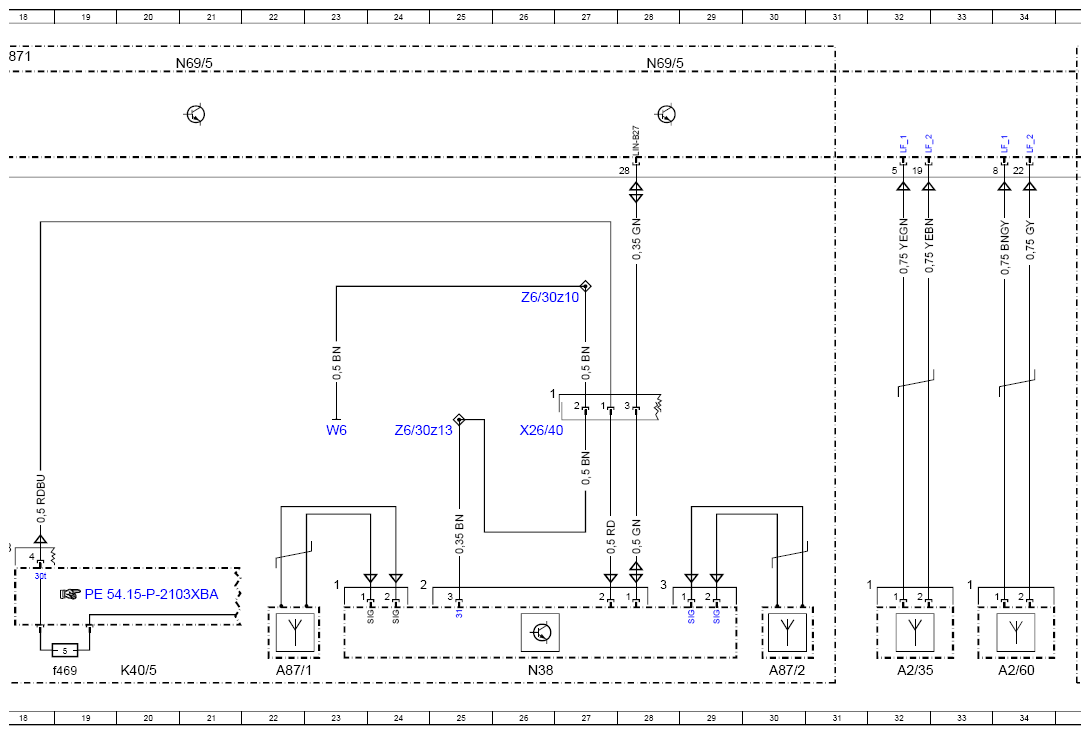

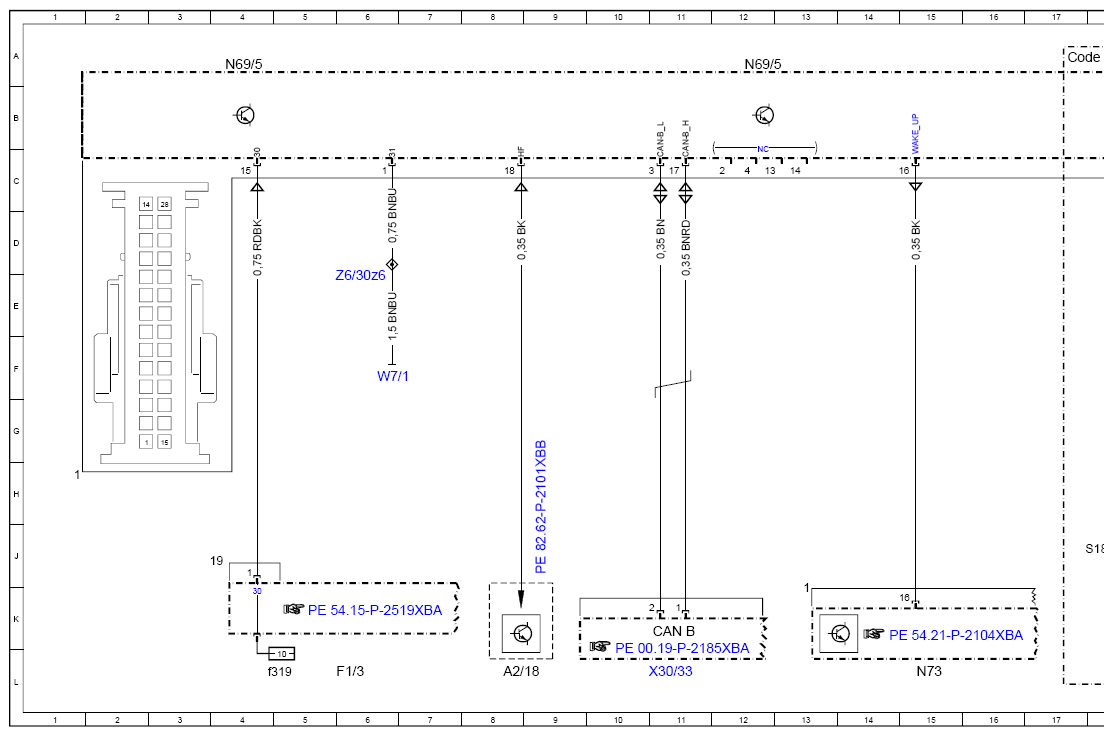

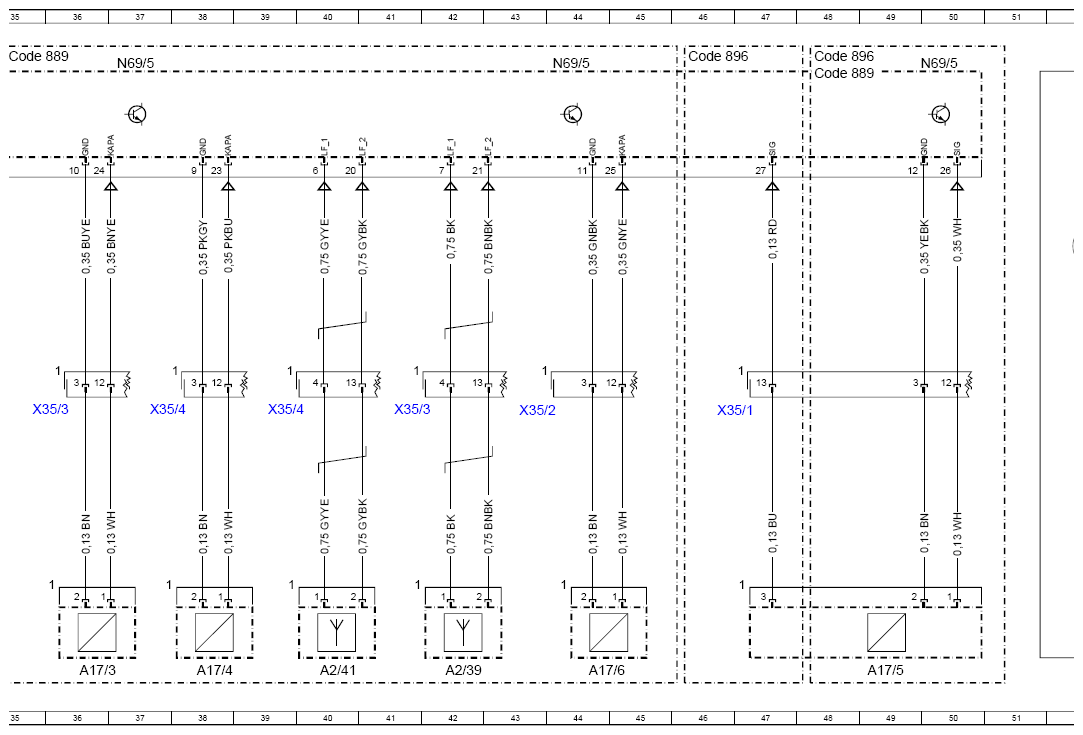

Wiring Diagram For KEYLESS-GO Control Unit - PE80.61-P-2101-97XBA
Model 257, 290 up to Model year 2021

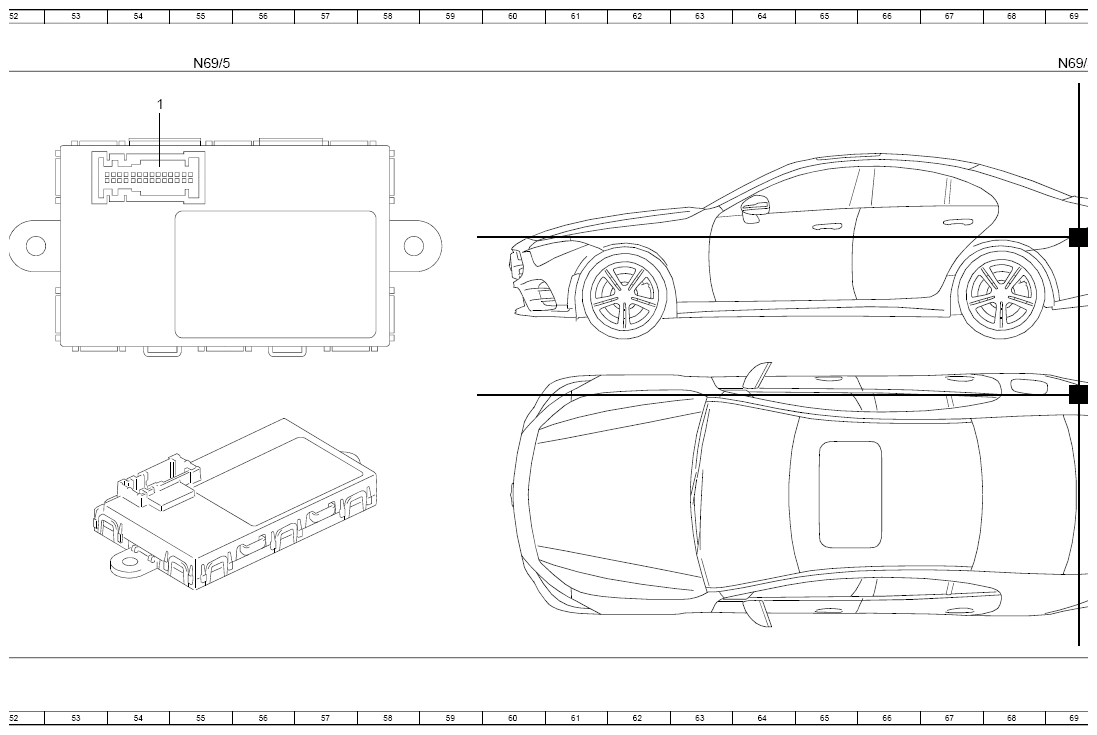

Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A17/3 | Left rear KEYLESS GO door handle | 36L |
| A17/4 | Right rear KEYLESS GO door handle | 38L |
| A17/5 | Driver door KEYLESS-GO door handle | 49L |
| A17/6 | Front passenger door KEYLESS-GO door handle | 44L |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 8L |
| A2/35 | Trunk KEYLESS GO antenna | 32L |
| A2/39 | Left rear door KEYLESS GO antenna | 42L |
| A2/41 | Right rear door KEYLESS GO antenna | 40L |
| A2/60 | Center console KEYLESS-GO antenna | 34L |
| A87/1 | Rear switching module upper sensor | 22L |
| A87/2 | Rear switching module lower sensor | 30L |
| CAN B | Interior CAN | 11K |
| Code 871 | HANDS-FREE ACCESS | 17A |
| Code 889 | KEYLESS-GO | 35A |
| Code 889 | KEYLESS-GO | 48A |
| Code 896 | Vehicle access and drive authorization via mobile phone | 46A |
| Code 896 | Vehicle access and drive authorization via mobile phone | 48A |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3f319 | Fuse 319 | 5L |
| K40/5 | Rear fuse and relay module | 20L |
| K40/5f469 | Fuse 469 | 19L |
| N38 | Rear switching module | 26L |
| N69/5 | KEYLESS-GO control unit | 4A |
| N69/5 | KEYLESS-GO control unit | 12A |
| N69/5 | KEYLESS-GO control unit | 28A |
| N69/5 | KEYLESS-GO control unit | 21A |
| N69/5 | KEYLESS-GO control unit | 37A |
| N69/5 | KEYLESS-GO control unit | 44A |
| N69/5 | KEYLESS-GO control unit | 50A |
| N69/5 | KEYLESS-GO control unit | 55A |
| N69/5 | KEYLESS-GO control unit | 69A |
| N73 | Electronic ignition switch control unit | 15L |
| W6 | Left wheel arch trunk ground point | 23G |
| W7/1 | Right tail lamp trunk ground point | 6F |
| X26/40 | Rear bumper electrical connector | 26G |
| X30/33 | Interior CAN (CAN B) potential distributor, right | 11L |
| X35/1 | Driver door electrical connector | 46G |
| X35/2 | Front passenger door electrical connector | 43G |
| X35/3 | Left rear door electrical connector | 36G |
| X35/3 | Left rear door electrical connector | 41G |
| X35/4 | Right rear door electrical connector | 37G |
| X35/4 | Right rear door electrical connector | 39G |
| Z6/30z10 | Ground connection connector sleeve | 26E |
| Z6/30z13 | Ground connection connector sleeve | 24G |
| Z6/30z6 | Ground connection connector sleeve | 6E |
