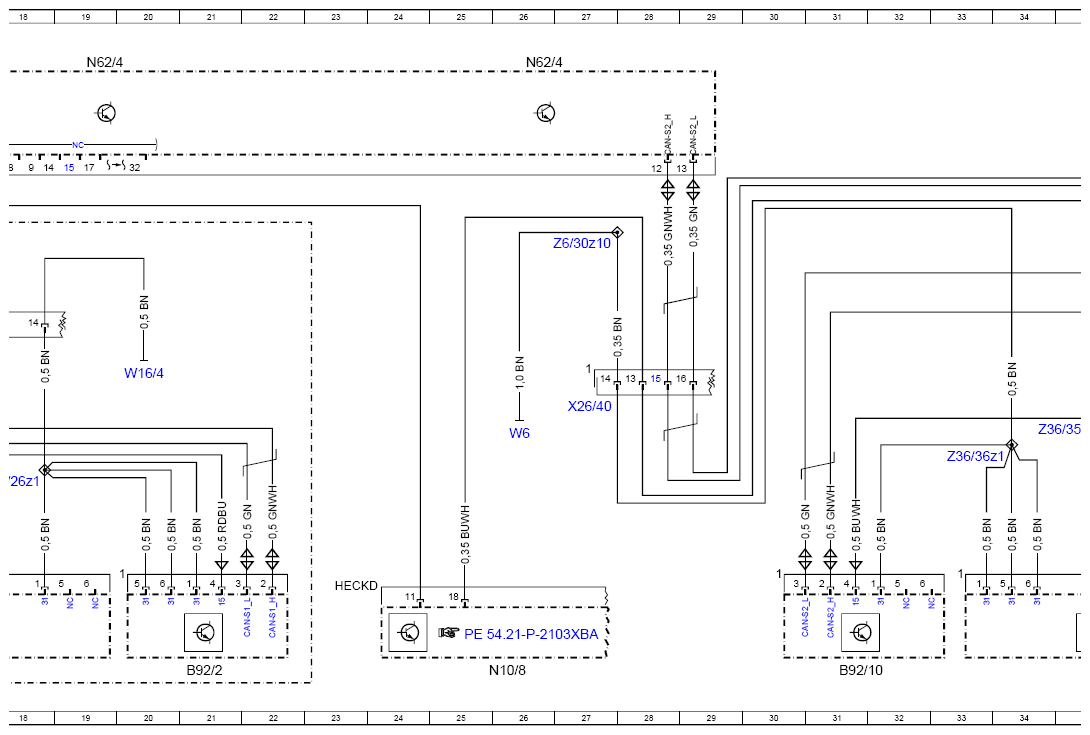

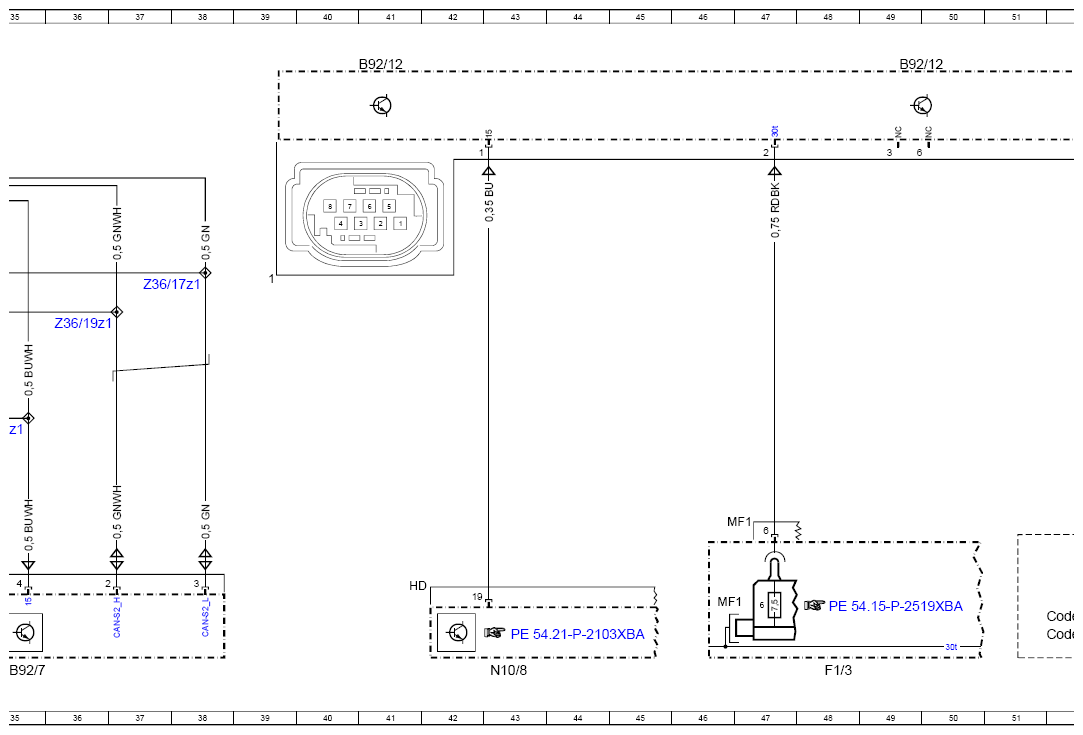

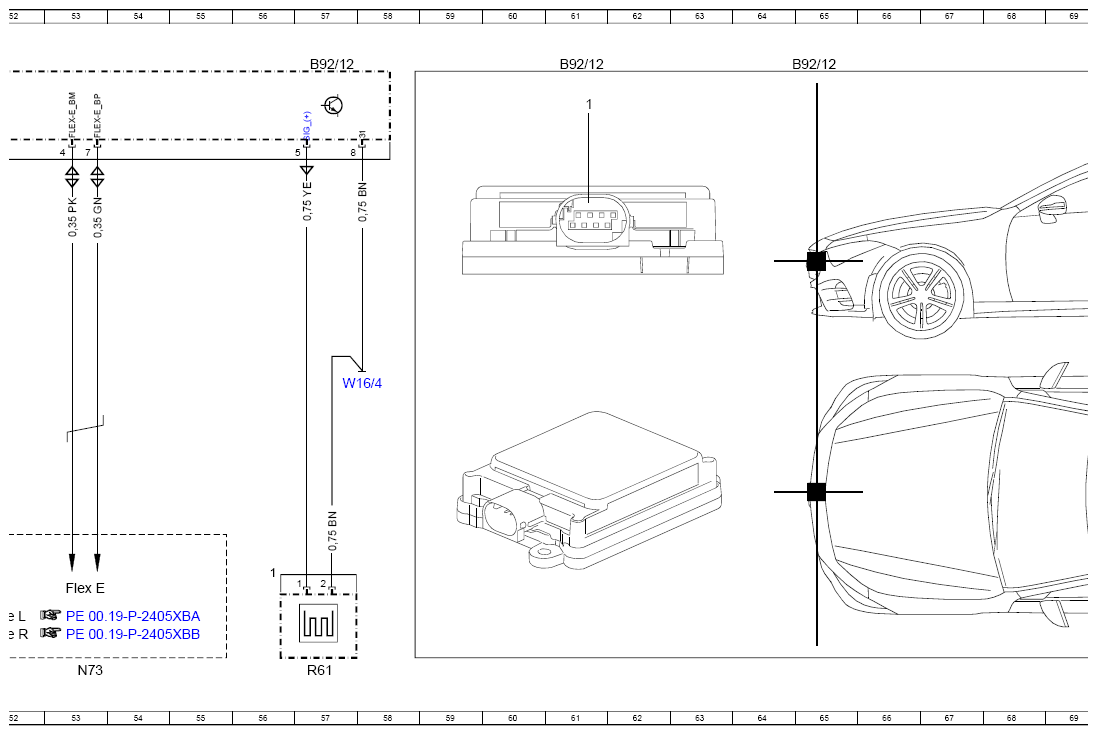

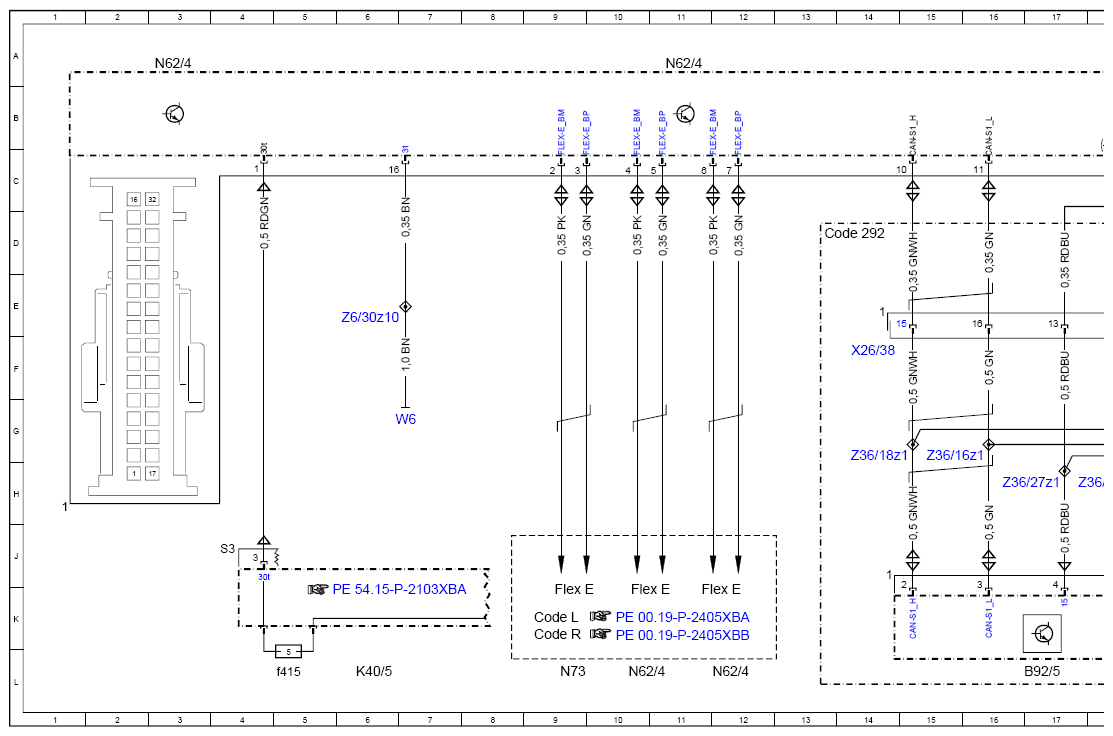

Wiring Diagram For Mercedes-Benz Intelligent Drive Control Unit - PE30.30-P-2106-97XBA
Model 257, 290 up to model year 2021 with code 233 (Adaptive cruise control Plus (DISTRONIC PLUS)) Control unit N62/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| B92/10 | Left outer rear bumper radar sensor | 31L |
| B92/12 | Short and long-range radar sensor | 41A |
| B92/12 | Short and long-range radar sensor | 57A |
| B92/12 | Short and long-range radar sensor | 49A |
| B92/12 | Short and long-range radar sensor | 61A |
| B92/12 | Short and long-range radar sensor | 65A |
| B92/2 | Left outer front bumper radar sensor | 21L |
| B92/5 | Right outer front bumper radar sensor | 17L |
| B92/7 | Right outer rear bumper radar sensor | 35L |
| Code 292 | PRE-SAFE® side pulse | 13D |
| Code L | LEFT-HAND DRIVE | 9K |
| Code L | LEFT-HAND DRIVE | 51K |
| Code R | RIGHT-HAND DRIVE | 9K |
| Code R | RIGHT-HAND DRIVE | 51K |
| F1/3 | Passenger-side A-pillar fuse box | 48L |
| F1/3MF1 | Multiple fuse 1 | 46K |
| Flex E | Chassis FlexRay | 10K |
| Flex E | Chassis FlexRay | 9K |
| Flex E | Chassis FlexRay | 11K |
| Flex E | Chassis FlexRay | 53K |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f415 | Fuse 415 | 5L |
| N10/8 | Rear SAM control unit | 43L |
| N10/8 | Rear SAM control unit | 26L |

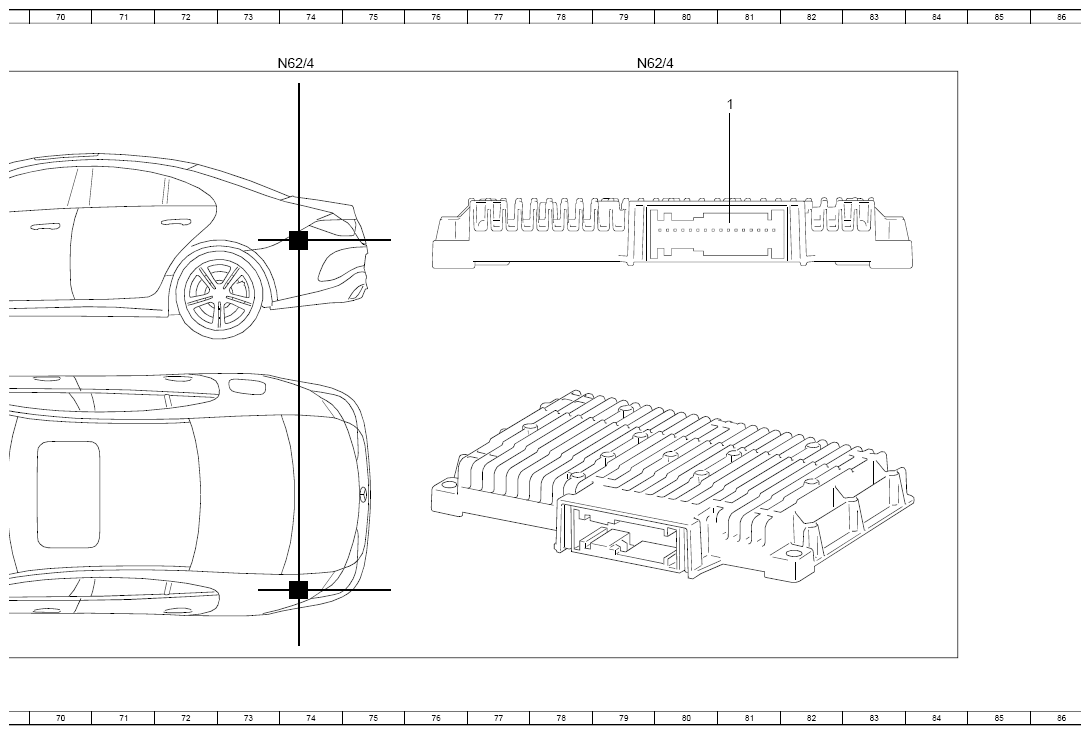

| N62/4 | Mercedes-Benz Intelligent Drive control unit | 10L |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 12L |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 3A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 11A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 19A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 26A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 74A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 79A |
| N73 | Electronic ignition switch control unit | 9L |
| N73 | Electronic ignition switch control unit | 53L |
| R61 | Radome heater | 57L |
| W16/4 | Right major assembly compartment ground point | 20F |
| W16/4 | Right major assembly compartment ground point | 57F |
| W6 | Left wheel arch trunk ground point | 7G |
| W6 | Left wheel arch trunk ground point | 26G |
| X26/38 | Front bumper electrical connector | 14F |
| X26/40 | Rear bumper electrical connector | 27G |
| Z36/16z1 | Front radar CAN (CAN S1) Low connector sleeve | 15G |
| Z36/17z1 | Rear radar CAN (CAN S2) low connector sleeve | 38E |
| Z36/18z1 | Front radar CAN (CAN S1) High connector sleeve | 14G |
| Z36/19z1 | Rear radar CAN (CAN S2) high connector sleeve | 36E |
| Z36/26z1 | Ground connection connector sleeve | 18H |
| Z36/27z1 | Voltage supply connector sleeve | 17H |
| Z36/35z1 | Voltage supply connector sleeve | 35G |
| Z36/36z1 | Ground connection connector sleeve | 33G |
| Z6/30z10 | Ground connection connector sleeve | 6E |
| Z6/30z10 | Ground connection connector sleeve | 27D |
