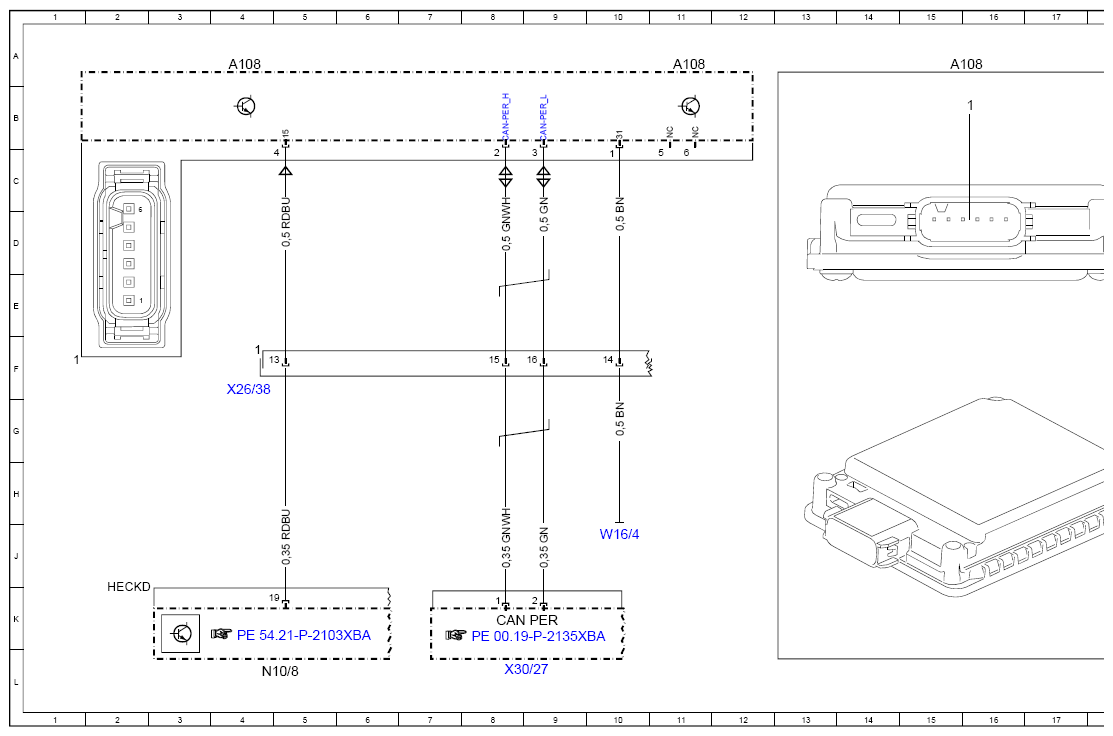

Wiring Diagram For Active Brake Assist Controller Unit - PE30.30-P-2108-97XBA
Model 257, 290 up to model year 2021 with code 258 (Active Brake Assist System) Control unit A108
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |

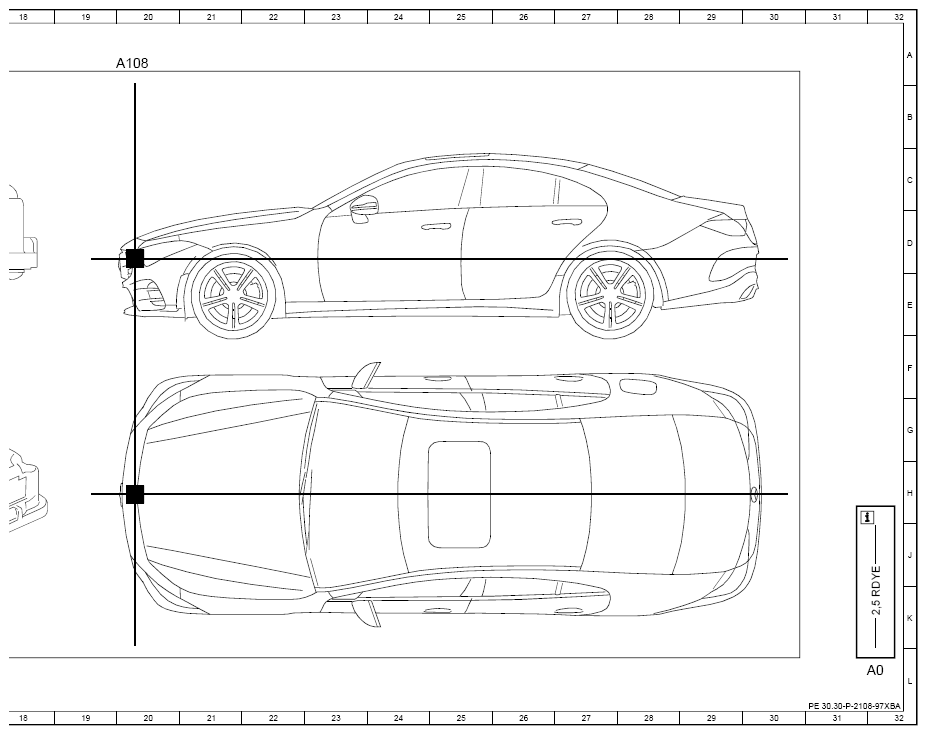

| A108 | Active Brake Assist controller unit | 4A |
| A108 | Active Brake Assist controller unit | 11A |
| A108 | Active Brake Assist controller unit | 15A |
| A108 | Active Brake Assist controller unit | 20A |
| CAN PER | Peripherals CAN | 8K |
| N10/8 | Rear SAM control unit | 4L |
| W16/4 | Right major assembly compartment ground point | 10J |
| X26/38 | Front bumper electrical connector | 4F |
| X30/27 | Periphery CAN (CAN PER) potential distributor | 8L |
