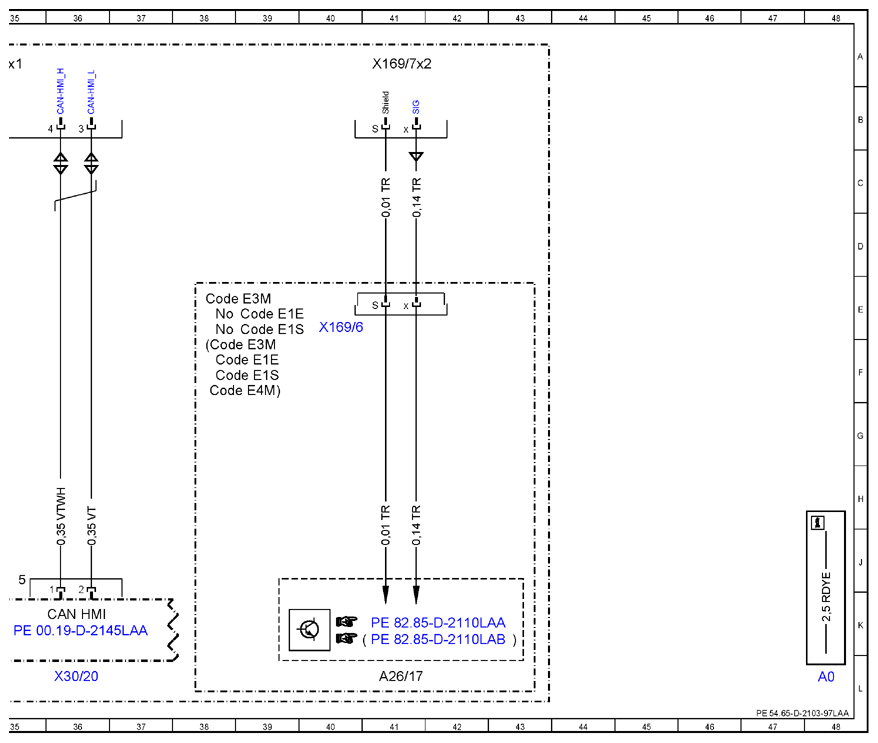

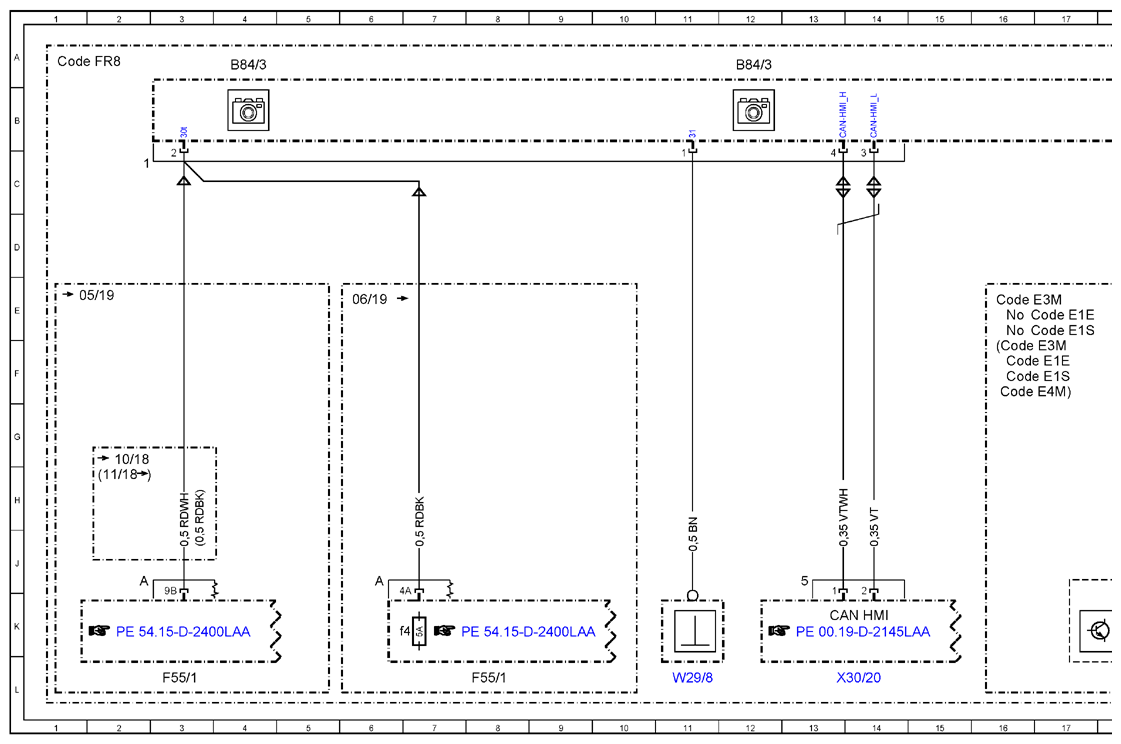

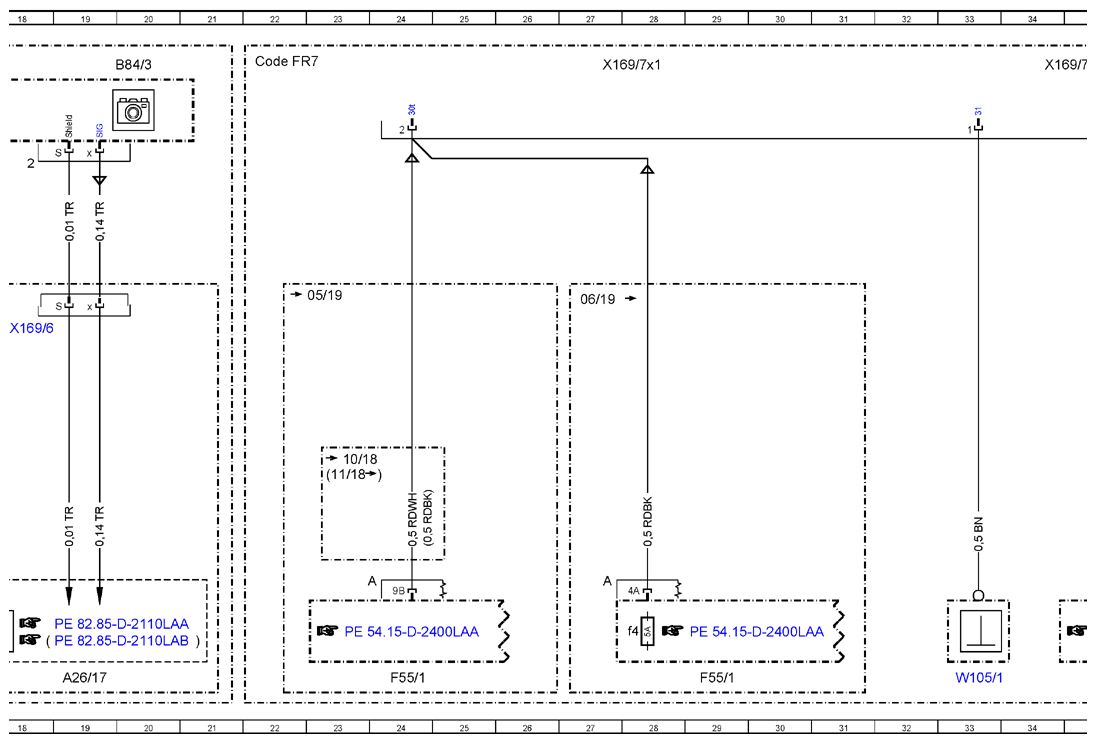

| AO |
Color code key |
48L |
| A26/17 |
Head unit |
19L |
| A26/17 |
Head unit |
41L |
| B84/3 |
Reversing camera (RFK) control unit |
4A |
| B84/3 |
Reversing camera (RFK) control unit |
12A |
| B84/3 |
Reversing camera (RFK) control unit |
20A |
| CAN HMI |
User interface CAN |
14K |
| CAN HMI |
User interface CAN |
36K |
| Code E1E |
Navigation |
16E |
| Code E1E |
Navigation |
16F |
| Code E1E |
Navigation |
39E |
| Code E1E |
Navigation |
38F |
| Code E1S |
Satellite radio |
16E |
| Code E1S |
Satellite radio |
16F |
| Code E1S |
Satellite radio |
39E |
| Code E1S |
Satellite radio |
38F |
| Code E3M |
MBUX multimedia system with 7-inch touchscreen |
16E |
| Code E3M |
MBUX multimedia system with 7-inch touchscreen |
16F |
| Code E3M |
MBUX multimedia system with 7-inch touchscreen |
38E |
| Code E3M |
MBUX multimedia system with 7-inch touchscreen |
38F |
| Code E4M |
MBUX multimedia system with 10.25-inch touchscreen |
16F |
| Code E4M |
MBUX multimedia system with 10.25-inch touchscreen |
38F |
| Code FR7 |
Backup Assist electrical system preinstallation |
22A |
| Code FR8 |
Backup camera |
1A |
| F55/1 |
Fuse block (1, 9-pin) |
3L |
| F55/1 |
Fuse block (1, 9-pin) |
24L |
| F55/1 |
Fuse block (1, 9-pin) |
8L |
| F55/1 |
Fuse block (1, 9-pin) |
29L |
| F55/1f4 |
Fuse 4 |
7K |
| F55/1f4 |
Fuse 4 |
28K |
| W105/1 |
Driver seat frame ground point 1 |
33L |
| W29/8 |
Left D-pillar ground point |
11L |
| X169/6 |
Backup camera electrical connector |
18E |
| X169/6 |
Backup camera electrical connector |
40E |
| X169/7x1 |
Reversing camera electrical connector 1 |
28A |
| X169/7x1 |
Reversing camera electrical connector 1 |
35A |
| X169/7x2 |
Reversing camera electrical connector 2 |
41A |
| X30/20 |
User interface CAN (CAN HMD potential distributor electrical connector |
14L |
| X30/20 |
User interface CAN (CAN HMD potential distributor electrical connector |
36L |
