| AO |
Color code key |
200L |
| A106/1 |
Left electric step |
124L |
| A106/1 |
Left electric step |
137L |
| A106/2 |
Right electric step |
98L |
| A106/2 |
Right electric step |
111L |
| A46 |
Tone signal generator |
158L |
| Code EK1 |
Terminal strip for electrical connection |
11A |
| Code EV3 |
Pre-installation of electrical scope for cargo liftgate |
173E |

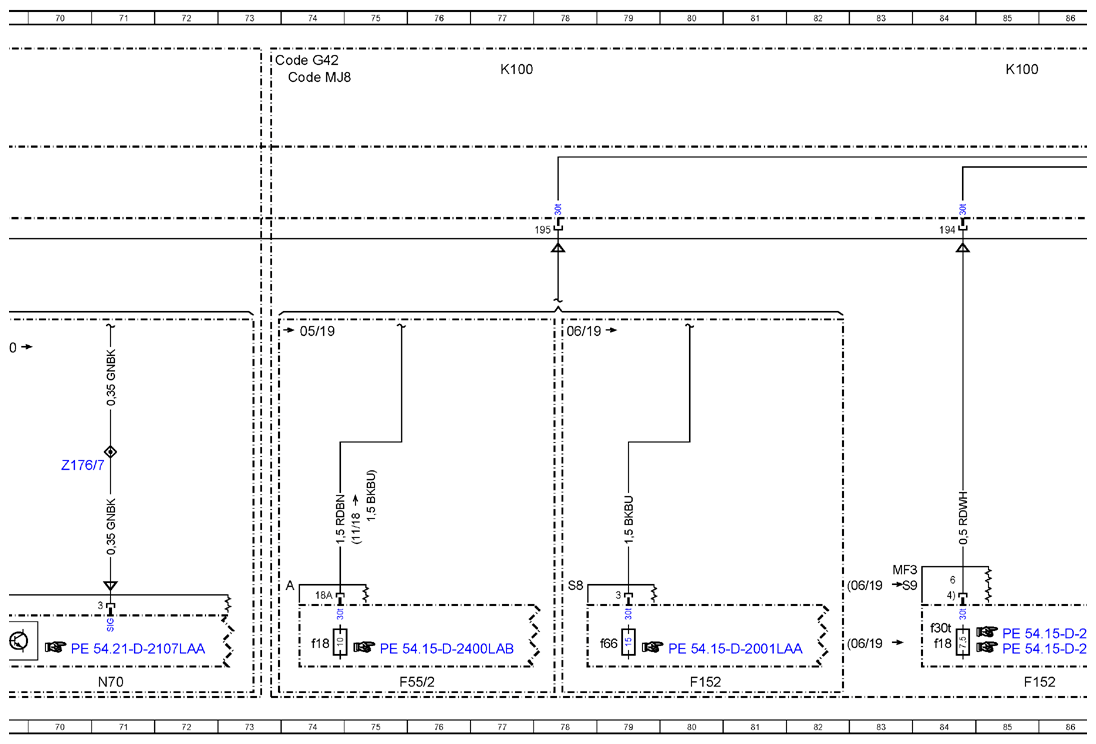

| Code G42 |
7G-TRONIC PLUS |
73A |
| Code H11 |
Warm air auxiliary heater |
177E |
| Code H72 |
Electric roof ventilator II |
37A |
| Code JV7 |
Siren preinstallation |
152A |
| Code JV7 |
Siren preinstallation |
161A |
| Code JW3 |
Shutoff for backup warning system |
22A |
| Code L72 |
Electrical system for other make body |
53A |
| Code LV1 |
Pre installation, rotating beacons |
161A |
| Code MJ8 |
ECO start/stop function |
74A |
| Code R |
Valid for right-hand drive vehicles |
173E |
| Code T57 |
Right load compartment sliding door electric step |
96A |
| Code T57 |
Right load compartment sliding door electric step |
109A |
| Code T57 |
Right load compartment sliding door electric step |
123A |
| Code T57 |
Right load compartment sliding door electric step |
135A |
| Code T58 |
Left load compartment sliding door electric step |
109A |
| Code T58 |
Left load compartment sliding door electric step |
122A |
| Code T58 |
Left load compartment sliding door electric step |
135A |
| Code W78 |
Window in liftgate or hinged rear door with wiper/washer system |
1A |
| F152 |
Vehicle interior fuse and relay module |
14L |
| F152 |
Vehicle interior fuse and relay module |
33L |
| F152 |
Vehicle interior fuse and relay module |
39L |
| F152 |
Vehicle interior fuse and relay module |
55L |
| F152 |
Vehicle interior fuse and relay module |
80L |
| F152 |
Vehicle interior fuse and relay module |
85L |
| F152 |
Vehicle interior fuse and relay module |
183L |
| F152f15-1 |
Electrical fuse 15-1 |
31K |
| F152f19 |
Fuse 19 |
12K |
| F152f30t |
Electrical fuse 30t |
84K |
| F152f34 |
Fuse 34 |
54K |
| F152f51 |
Fuse 51 |
182K |
| F152f66 |
Fuse 66 |
38K |
| F152f66 |
Fuse 66 |
79K |
| F55/1 |
Fuse block (1, 9-pin) |
44L |
| F55/1 |
Fuse block (1, 9-pin) |
9L |
| F55/1f1 |
Fuse 1 |
42K |
| F55/1f2 |
Fuse 2 |
8K |
| F55/2 |
Fuse block 2 (9-pin) |
76L |
| F55/2f18 |
Fuse 18 |
74K |
| F55/2f18 |
Fuse 18 |
84K |
| F55/3 |
Fuse block 3 (9-pin) |
49L |
| F55/3 |
Fuse block 3 (9-pin) |
179L |
| F55/3f23 |
Fuse 23 |
48K |
| F55/3f25 |
Fuse 25 |
48K |
| F55/3f26 |
Fuse 26 |
178K |
| F55/4 |
Fuse block 4 (9-pin) |
154L |
| F55/4f34 |
Fuse 34 |
153K |
| F55/5 |
Fuse block 5 (9-pin) |
107L |
| F55/5 |
Fuse block 5 (9-pin) |
120L |
| F55/5 |
Fuse block 5 (9-pin) |
133L |
| F55/5 |
Fuse block 5 (9-pin) |
145L |
| F55/5 |
Fuse block 5 (9-pin) |
150L |
| F55/5f37 |
Fuse 37 |
131K |
| F55/5f37 |
Fuse 37 |
148K |
| F55/5f38 |
Fuse 38 |
105K |
| F55/5f38 |
Fuse 38 |
118K |
| F55/5f39 |
Fuse 39 |
144K |
| H16/2 |
Reverse warning device horn |
36L |
| K100 |
Driver seat base relay holder |
5A |
| K100 |
Driver seat base relay holder |
13A |
| K100 |
Driver seat base relay holder |
20A |
| K100 |
Driver seat base relay holder |
26A |
| K100 |
Driver seat base relay holder |
36A |
| K100 |
Driver seat base relay holder |
44A |
| K100 |
Driver seat base relay holder |
52A |
| K100 |
Driver seat base relay holder |
60A |
| K100 |
Driver seat base relay holder |
77A |
| K100 |
Driver seat base relay holder |
85A |
| K100 |
Driver seat base relay holder |
93A |
| K100 |
Driver seat base relay holder |
101A |
| K100 |
Driver seat base relay holder |
108A |
| K100 |
Driver seat base relay holder |
117A |
| K100 |
Driver seat base relay holder |
125A |
| K100 |
Driver seat base relay holder |
133A |
| K100 |
Driver seat base relay holder |
141A |
| K100 |
Driver seat base relay holder |
149A |
| K100 |
Driver seat base relay holder |
156A |
| K100 |
Driver seat base relay holder |
165A |
| K100 |
Driver seat base relay holder |
173A |

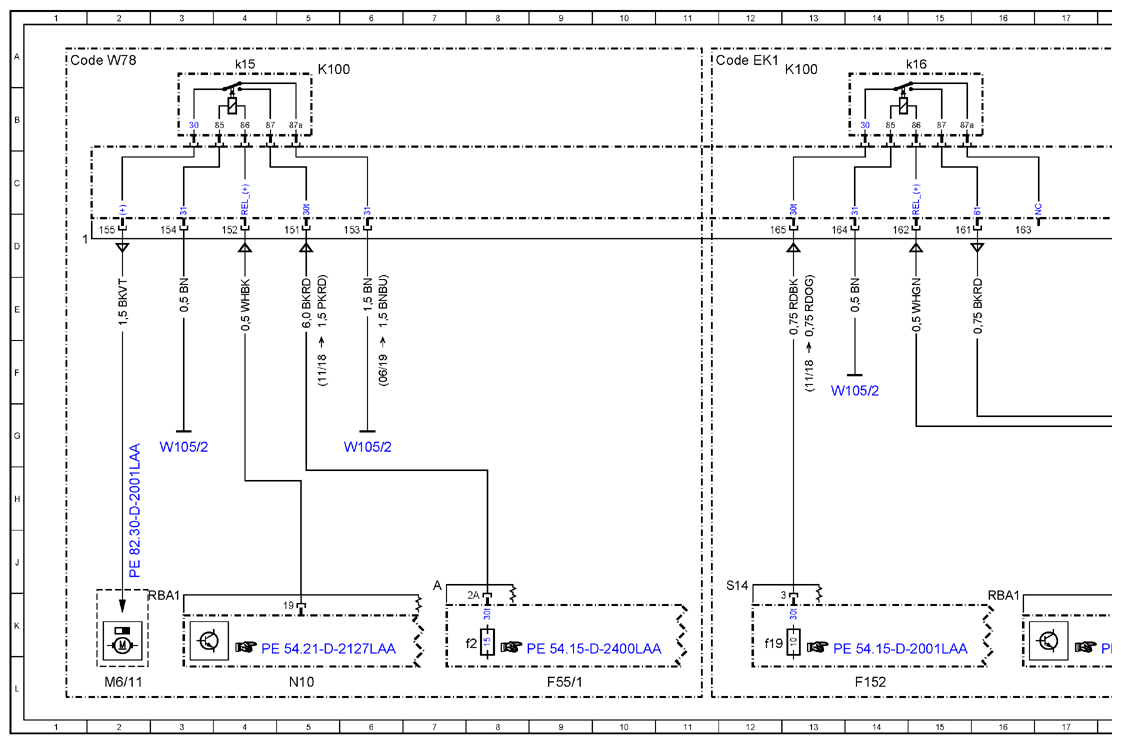

| K100k15 |
Right rear-end door wiper motor relay |
4A |
| K100k16 |
Body manufacturer terminal strip relay |
15A |

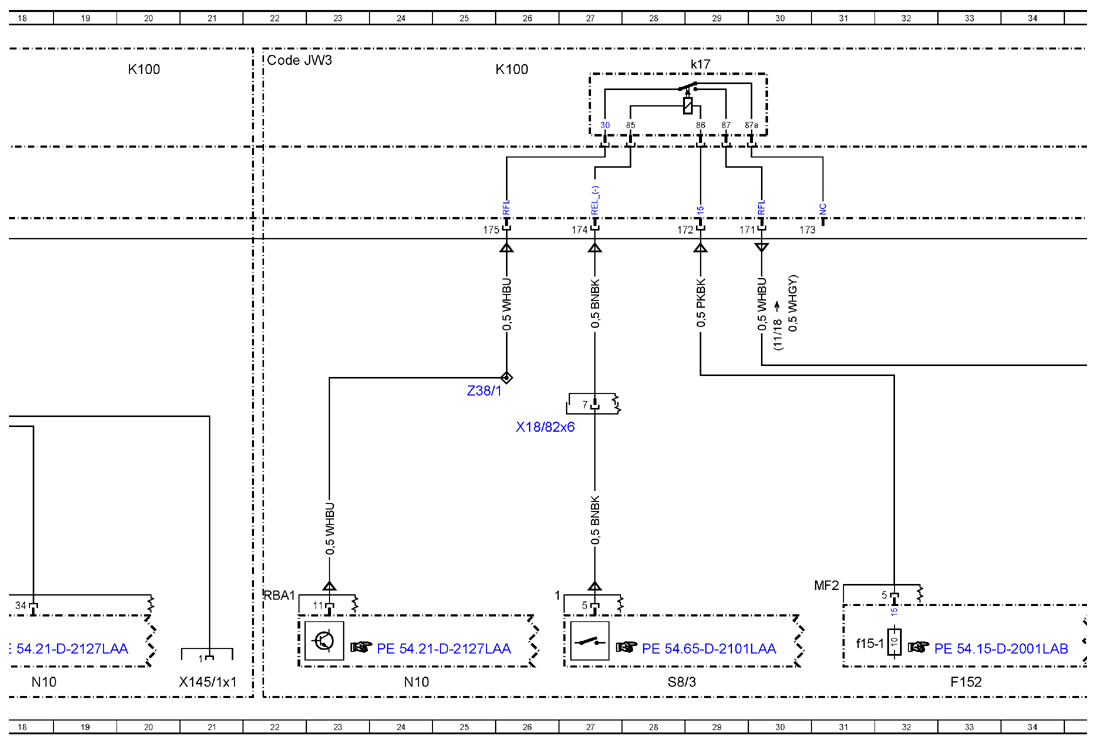

| K100k17 |
Reverse warning device relay |
29A |

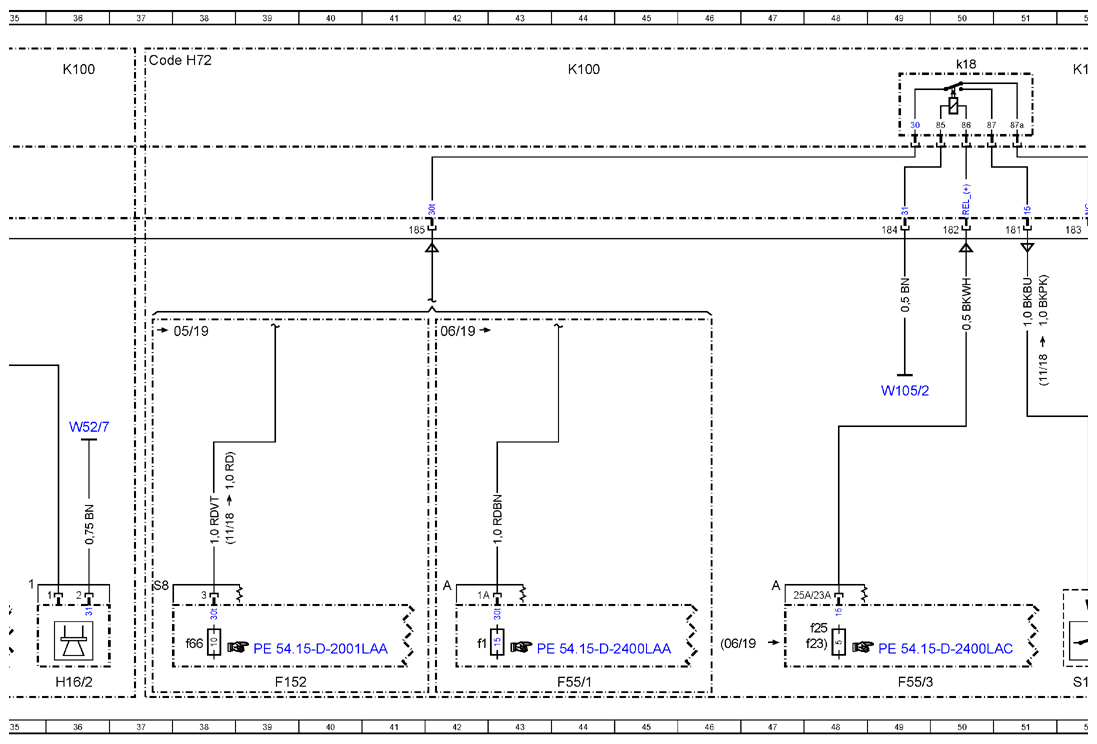

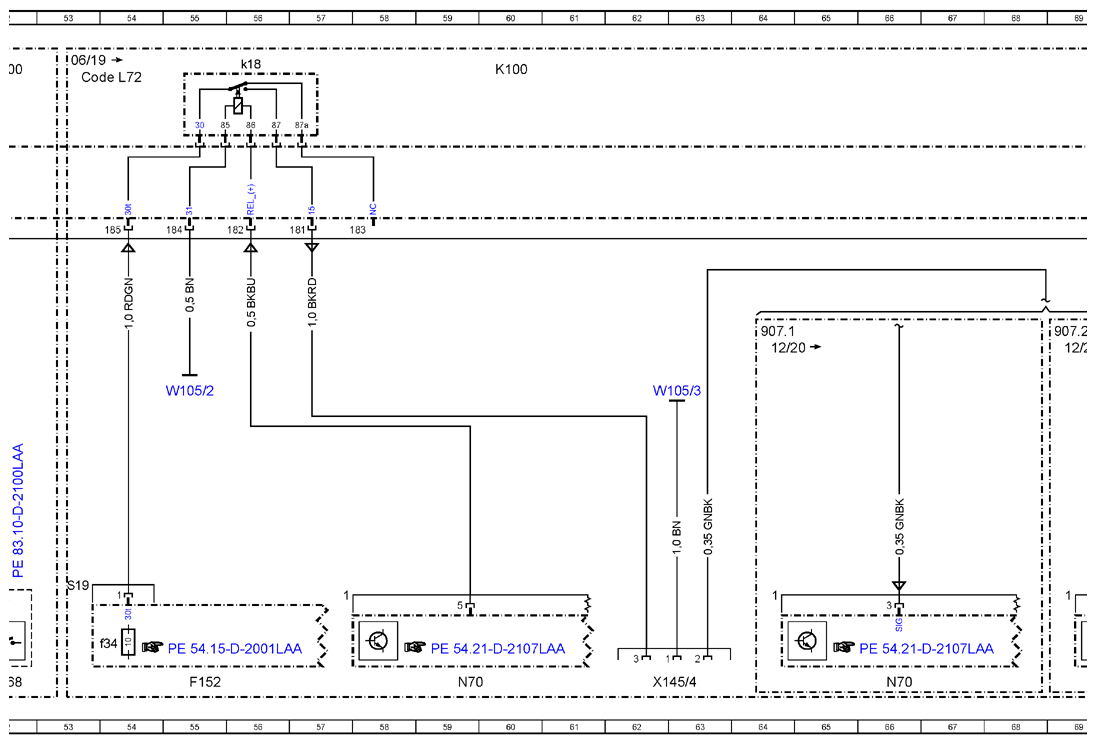

| K100k18 |
Roof ventilator relay |
50A |
| K100k18 |
Roof ventilator relay |
56A |

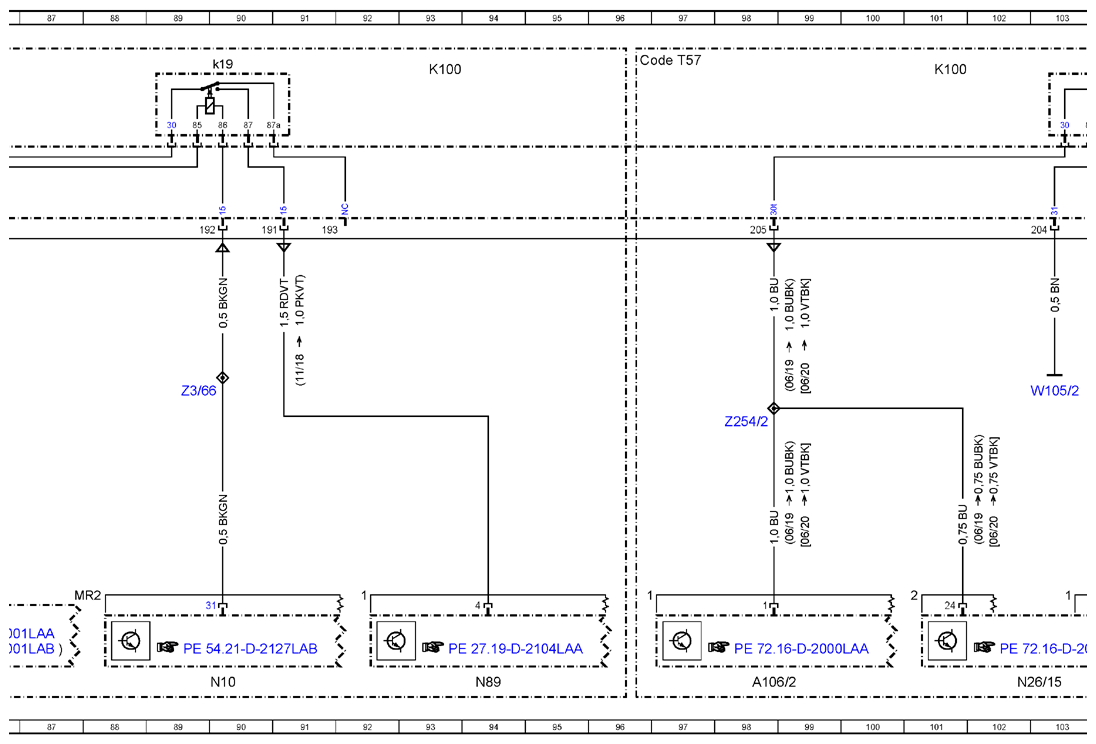

| K100k19 |
NAT2 auxiliary oil pump relay |
90A |

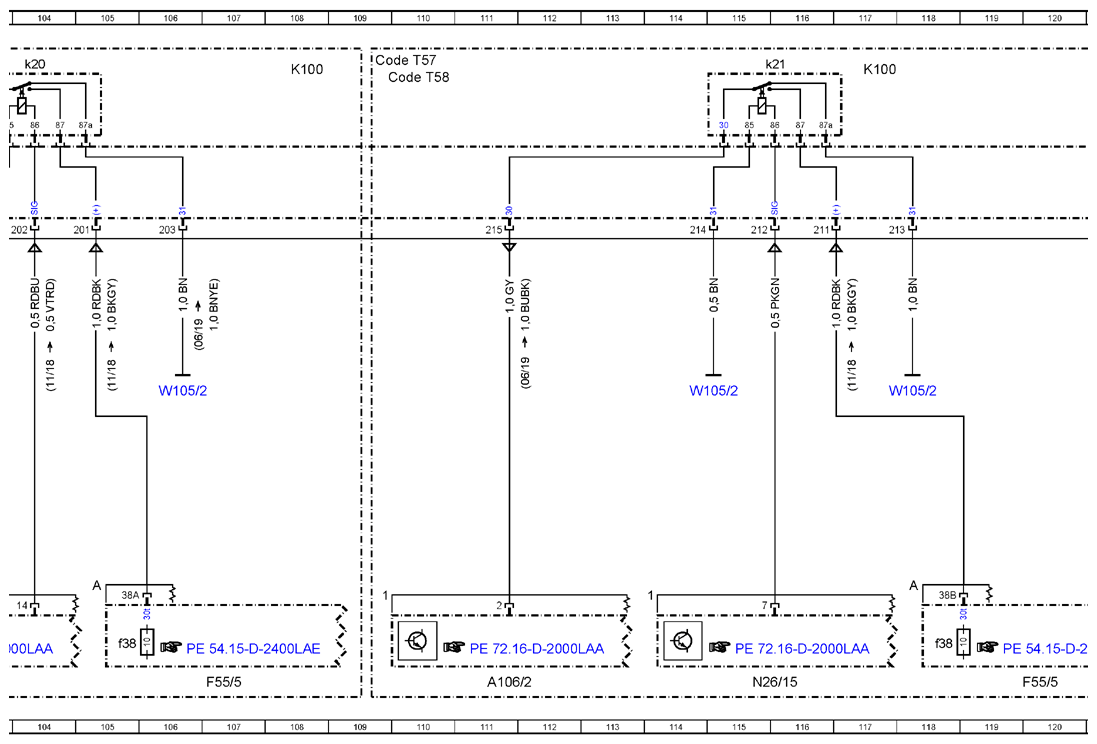

| K100k20 |
Right electric step relay 1 |
104A |
| K100k21 |
Right electric step relay 2 |
115A |

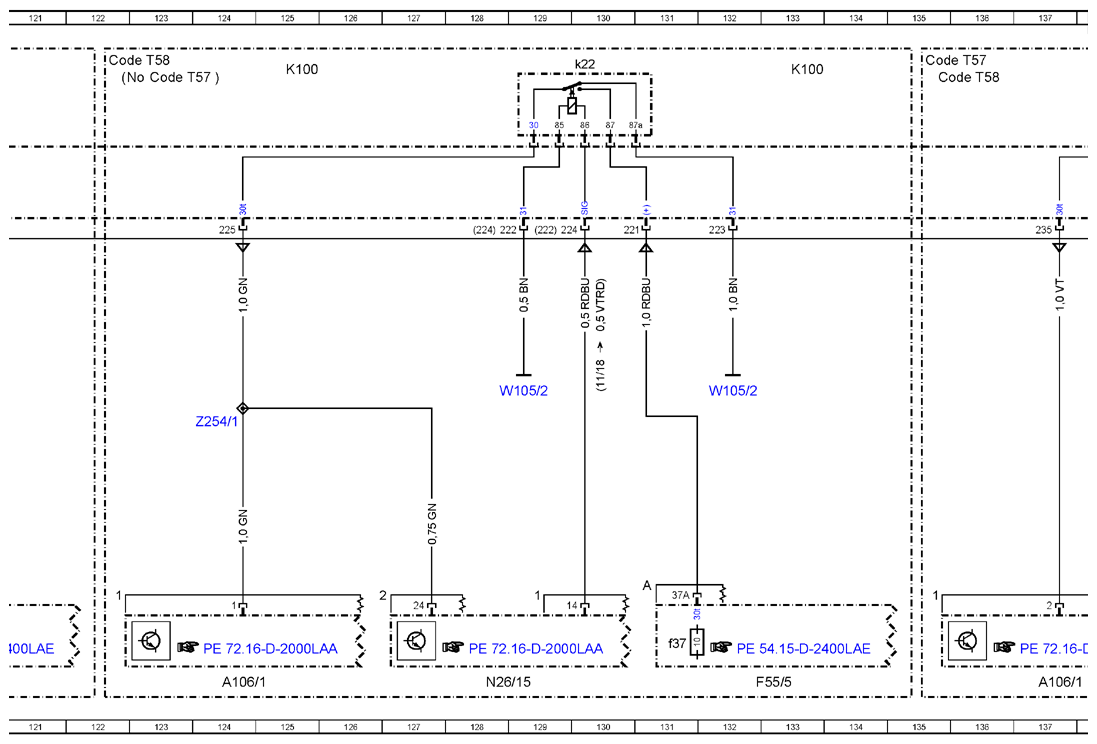

| K100k22 |
Left electric step relay 1 |
130A |

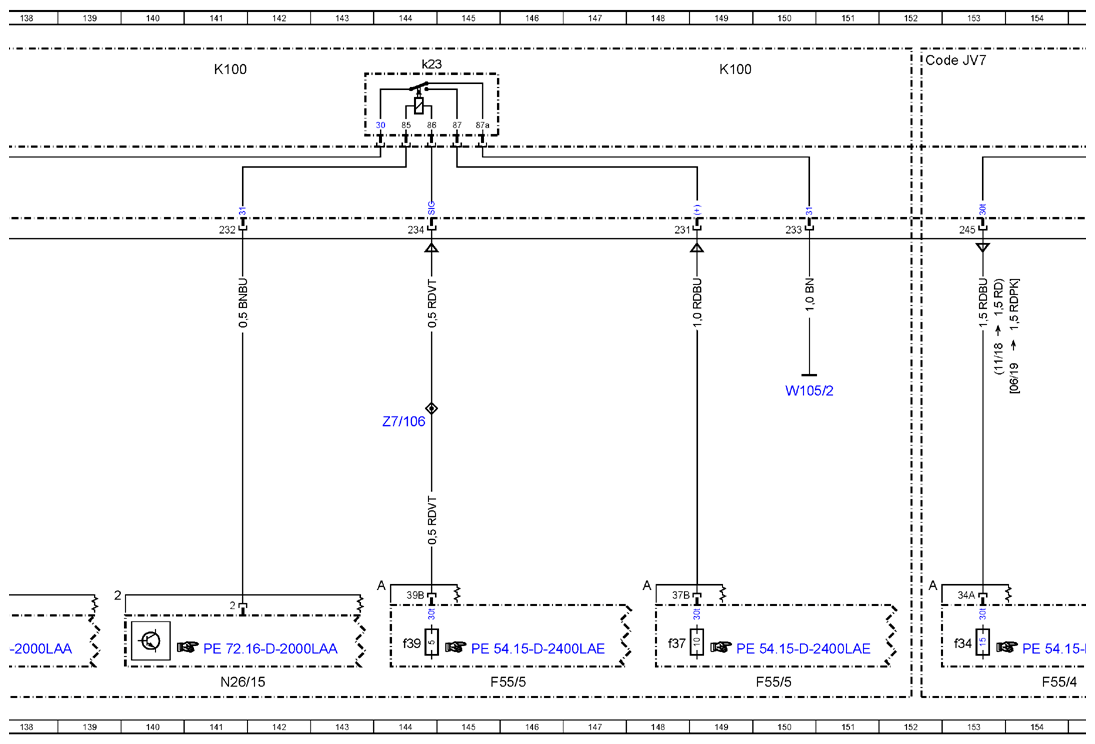

| K100k23 |
Left electric step relay 2 |
144A |

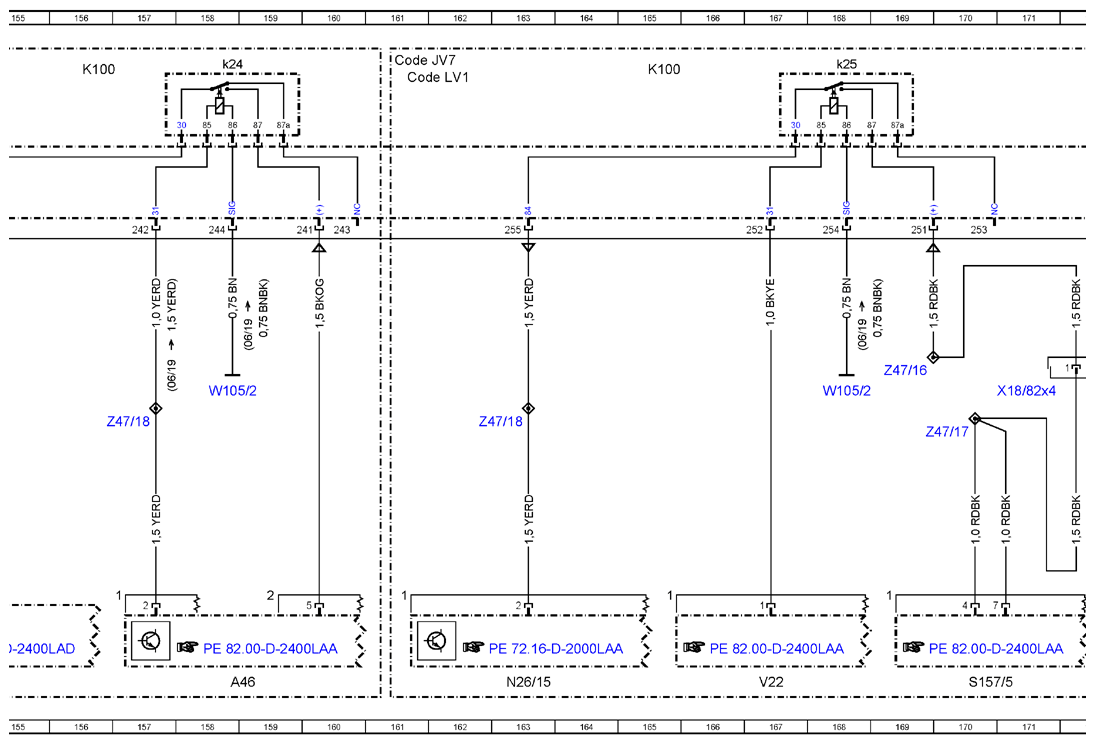

| K100k24 |
Siren relay |
158A |
| K100k25 |
Rotating beacon relay |
168A |

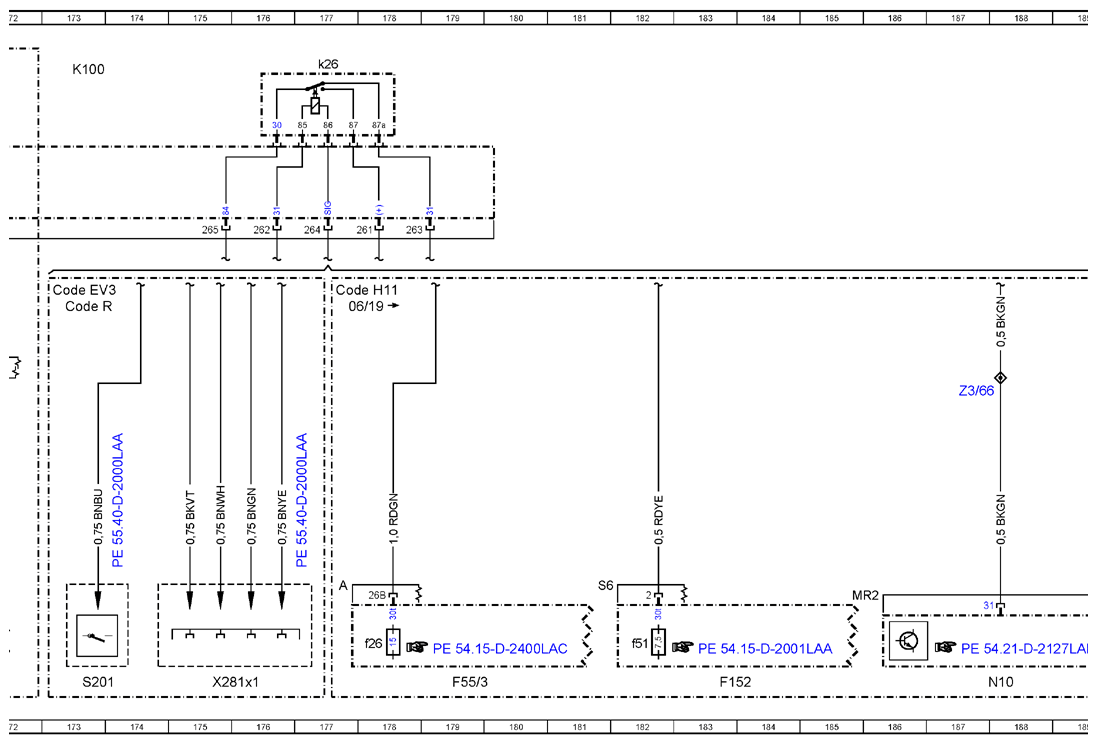

| K100k26 |
Cargo lift gate relay |
177A |
| M6/11 |
Right rear-end door wiper motor |
2L |
| N10 |
SAM control unit |
5L |
| N10 |
SAM control unit |
18L |
| N10 |
SAM control unit |
24L |
| N10 |
SAM control unit |
90L |
| N10 |
SAM control unit |
188L |
| N26/15 |
Parameterizable special module (PSM) control unit |
102L |
| N26/15 |
Parameterizable special module (PSM) control unit |
115L |
| N26/15 |
Parameterizable special module (PSM) control unit |
128L |
| N26/15 |
Parameterizable special module (PSM) control unit |
141L |
| N26/15 |
Parameterizable special module (PSM) control unit |
163L |

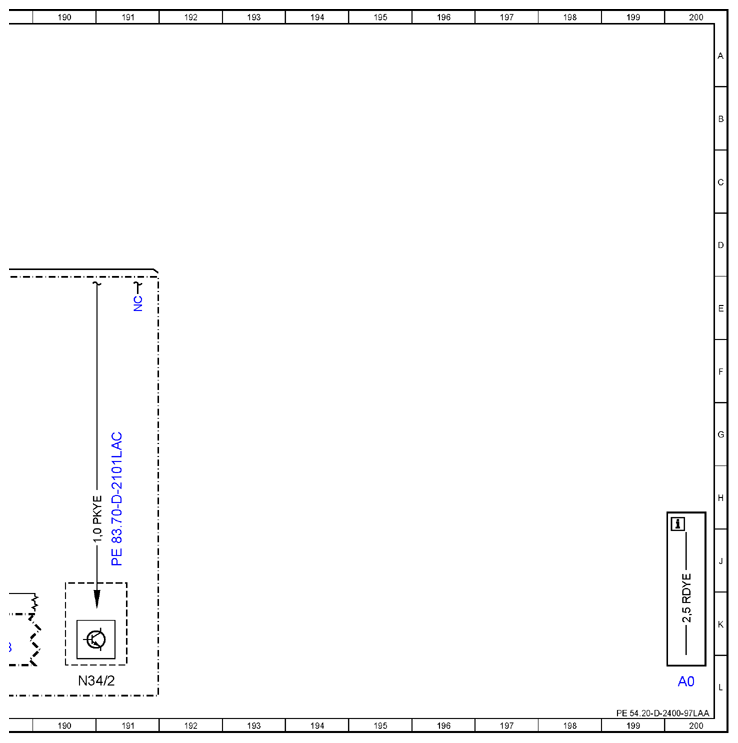

| N34/2 |
Warm air stationary heater switch clock |
190L |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
59L |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
66L |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
71L |
| N89 |
Transmission oil auxiliary pump control unit |
94L |
| S157/5 |
Rotating beacon with tone sequence switch |
170L |
| S168 |
Roof ventilator switch |
52L |
| S201 |
Cargo lift gate switch |
173L |
| S8/3 |
Backup warning system OFF button |
28L |
| V22 |
Tone sequence diode |
167L |
| W105/2 |
Driver seat frame ground point 2 |
49F |
| W105/2 |
Driver seat frame ground point 2 |
6G |
| W105/2 |
Driver seat frame ground point 2 |
3G |
| W105/2 |
Driver seat frame ground point 2 |
13F |
| W105/2 |
Driver seat frame ground point 2 |
55F |
| W105/2 |
Driver seat frame ground point 2 |
103F |
| W105/2 |
Driver seat frame ground point 2 |
106F |
| W105/2 |
Driver seat frame ground point 2 |
114F |
| W105/2 |
Driver seat frame ground point 2 |
118F |
| W105/2 |
Driver seat frame ground point 2 |
129F |
| W105/2 |
Driver seat frame ground point 2 |
132F |
| W105/2 |
Driver seat frame ground point 2 |
150F |
| W105/2 |
Driver seat frame ground point 2 |
158F |
| W105/2 |
Driver seat frame ground point 2 |
168F |
| W105/3 |
Driver seat frame ground point 3 |
62F |
| W52/7 |
Left rear longitudinal member ground point |
36G |
| X145/1x1 |
Body manufacturer electrical connector 1 |
21L |
| X145/4 |
Interior lighting body manufacturer electrical connector |
62L |
| X18/82x4 |
Right cockpit/MWH electrical connector 4 |
171F |
| X18/82x6 |
Right cockpit/MWH electrical connector 6 |
26G |
| X281x1 |
Cargo liftgate electrical connector 1 |
175L |
| Z176/7 |
Rear passenger compartment interior lighting button end sleeve |
70H |
| Z254/1 |
Left step connector sleeve |
124G |
| Z254/2 |
Right step connector sleeve |
98G |
| Z3/66 |
Terminal 15 end sleeve (relay actuation, low) |
89F |
| Z3/66 |
Terminal 15 end sleeve (relay actuation, low) |
187F |
| Z38/1 |
Backup lamp connector sleeve |
25F |
| Z47/16 |
Rotating beacon with tone sequence circuit 30 connector sleeve |
169F |
| Z47/17 |
Rotating beacon with tone sequence circuit 30 connector sleeve |
170G |
| Z47/18 |
Rotating beacon with tone sequence terminal 84 end sleeve |
157G |
| Z47/18 |
Rotating beacon with tone sequence terminal 84 end sleeve |
163G |
| Z7/106 |
Terminal 30 end sleeve (left step) |
144G |
