| AO |
Color code key |
112L |
| A26/17 |
Head unit |
87L |
| A26/17 |
Head unit |
93L |

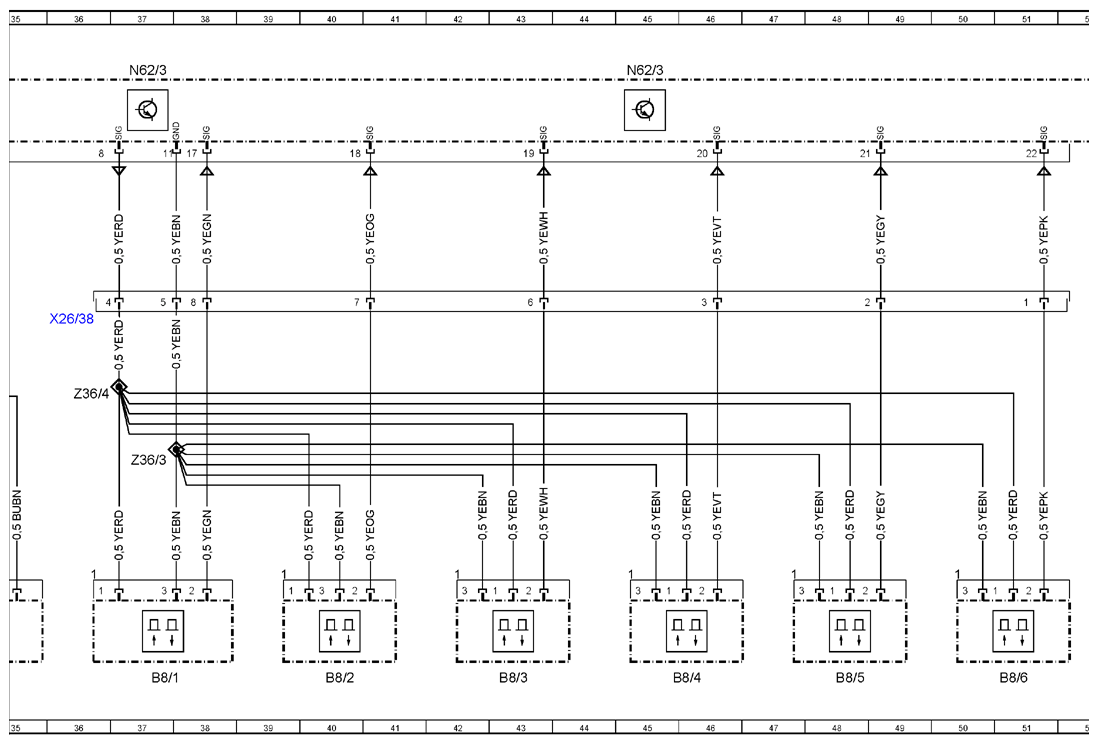

| B8/1 |
Parktronic sensor, outer left front |
37L |

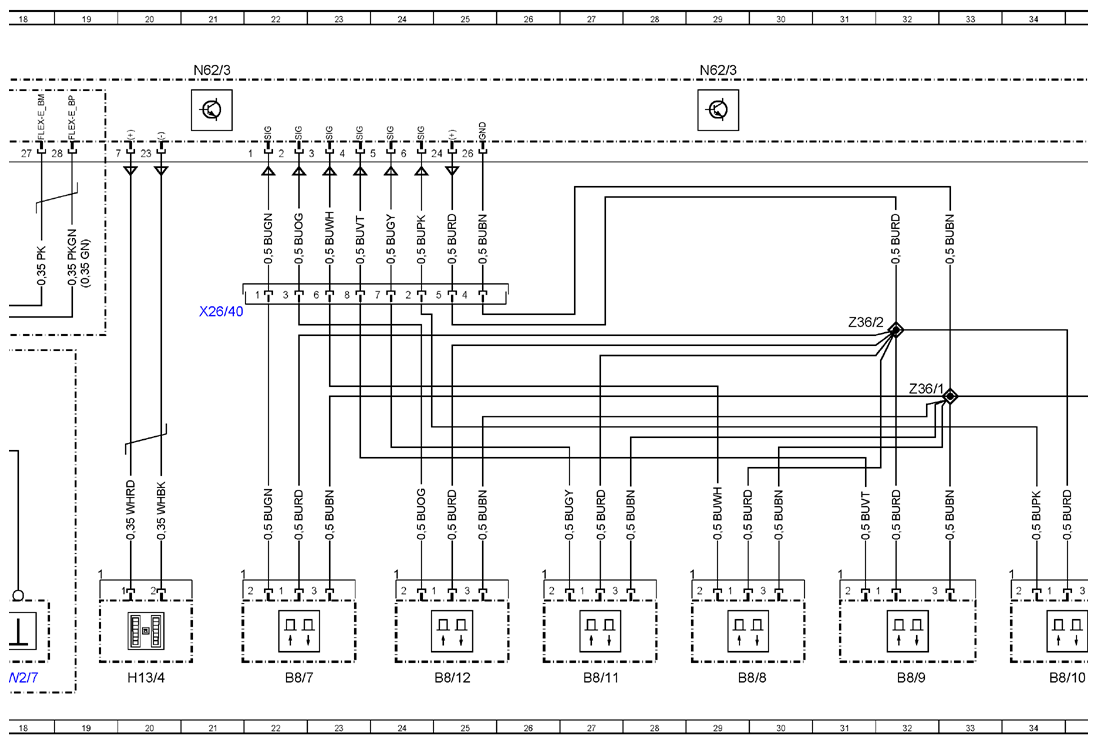

| B8/10 |
PARKTRONIC sensor, center right rear |
34L |
| B8/11 |
PARKTRONIC sensor, center left rear |
27L |
| B8/12 |
Parktronic sensor, inner right rear |
25L |
| B8/2 |
Center left front Parktronic sensor |
40L |
| B8/3 |
Parktronic sensor, inner left front |
43L |
| B8/4 |
Parktronic sensor, inner right front |
46L |
| B8/5 |
Center right front Parktronic sensor |
48L |
| B8/6 |
Parktronic sensor, outer right front |
51L |
| B8/7 |
Parktronic sensor, outer right rear |
22L |
| B8/8 |
Parktronic sensor, inner left rear |
29L |
| B8/9 |
Parktronic sensor, outer left rear |
32L |

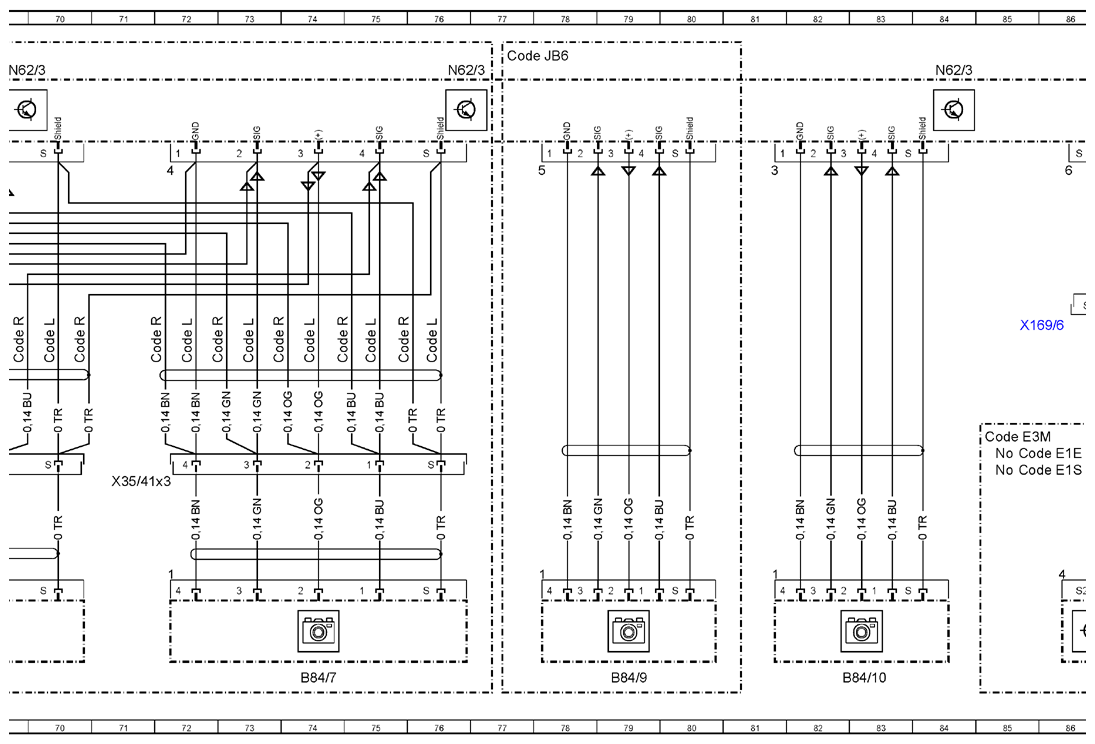

| B84/10 |
Rear 360° camera |
83L |
| B84/7 |
Driver outside mirror 360° camera |
74L |
| B84/8 |
Front passenger outside mirror 360° camera |
68L |
| B84/9 |
Front 360° camera |
79L |
| B92 |
Active Brake Assist controller unit |
16L |
| Code BA3 |
Active Brake Assist |
17C |
| Code BA3 |
Active Brake Assist |
14F |
| Code E1E |
Navigation |
85G |
| Code E1S |
Satellite radio |
90G |
| Code E1S |
Satellite radio |
90H |
| Code E1S |
Satellite radio |
85H |
| Code E3M |
MBUX multimedia system with 7-inch touchscreen |
90G |
| Code E3M |
MBUX multimedia system with 7-inch touchscreen |
85G |
| Code E4M |
MBUX multimedia system with 10. 25-inch touchscreen |
90H |
| Code ET4 |
DISTRONIC PLUS |
17C |
| Code ET4 |
DISTRONIC PLUS |
14F |
| Code JB6 |
Parking package with 360° camera |
52A |
| Code JB6 |
Parking package with 360° camera |
77A |
| Code JB6 |
Parking package with 360° camera |
65A |
| Code JB6 |
Parking package with 360° camera |
16D |
| Code JB7 |
Parking Package with reversing camera |
16D |

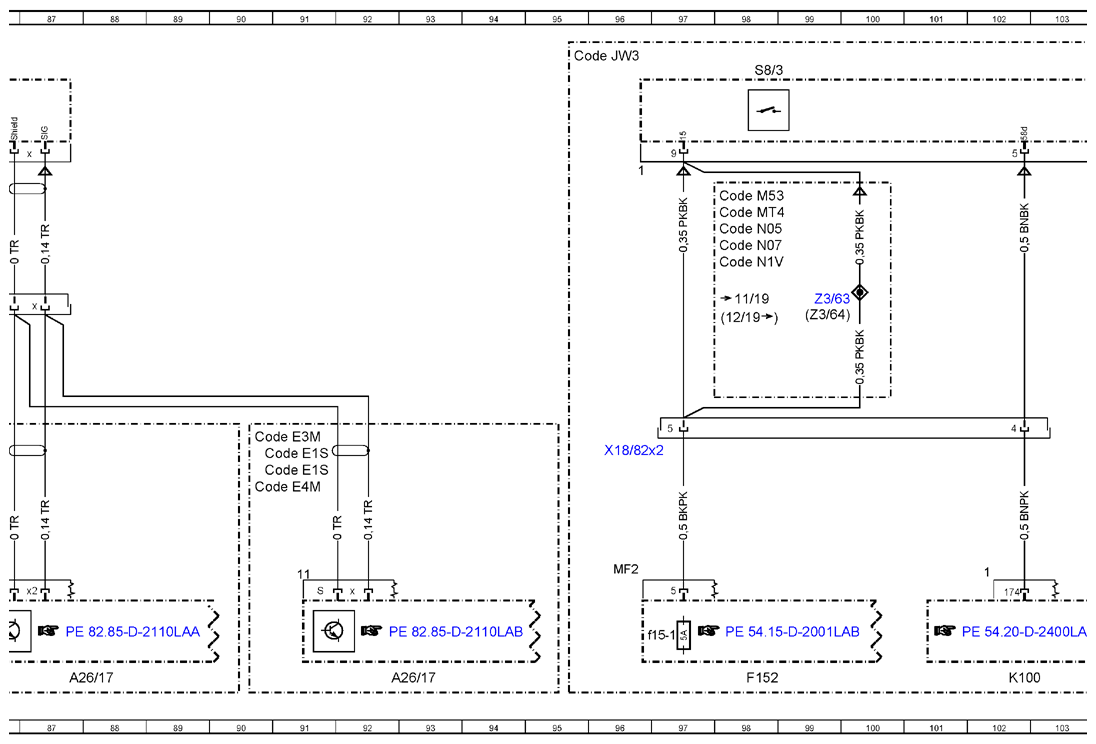

| Code JW3 |
Shutoff for backup warning system |
95A |
| Code M53 |
Constant RPM control |
98C |
| Code MT4 |
Variable electronic RPM regulator |
98D |
| Code N05 |
MB countershaft power take-off, (2c) |
98D |
| Code N07 |
MB countershaft power take-off, (2b) |
98D |
| Code N1V |
Pre-installation for power take-off |
98D |
| F152 |
Vehicle interior fuse and relay module |
98L |
| F152f15-1 |
Electrical fuse 15-1 |
97K |

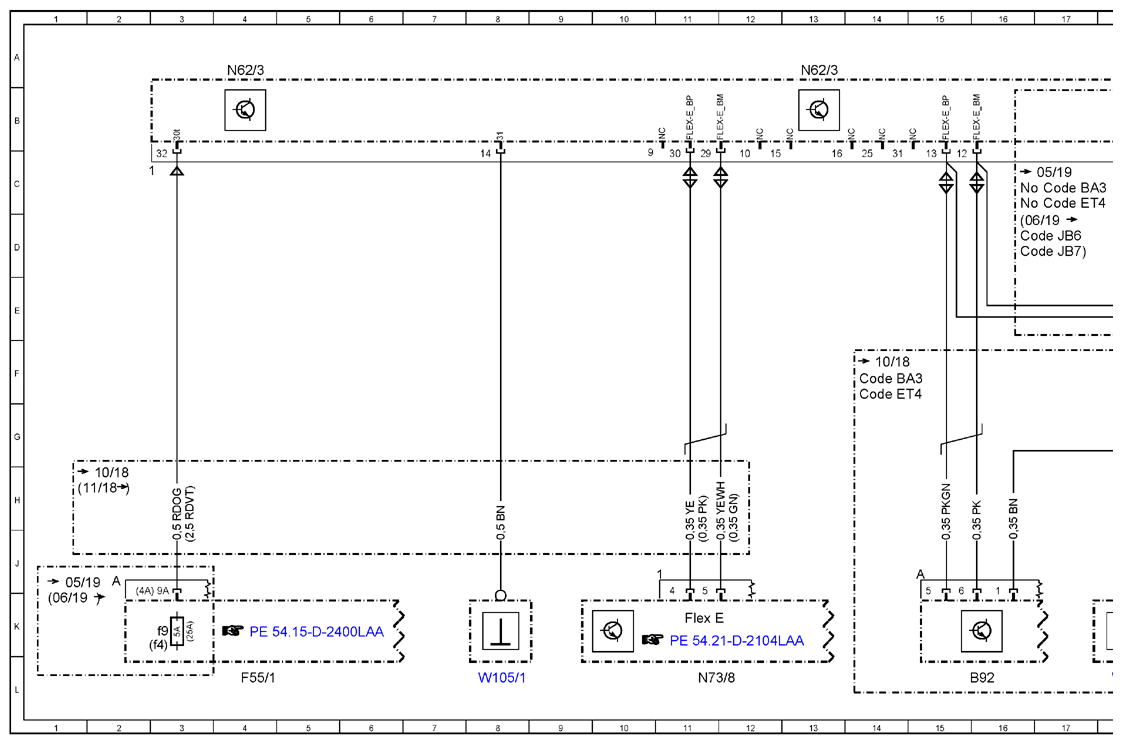

| F55/1 |
Fuse block (1, 9-pin) |
4L |
| F55/1f4 |
Fuse 4 |
3K |
| F55/1f9 |
Fuse 9 |
3K |
| Flex E |
Chassis FlexRay |
11K |
| H13/4 |
Parking assistance systems warning buzzer |
20L |
| K100 |
Driver seat base relay holder |
102L |

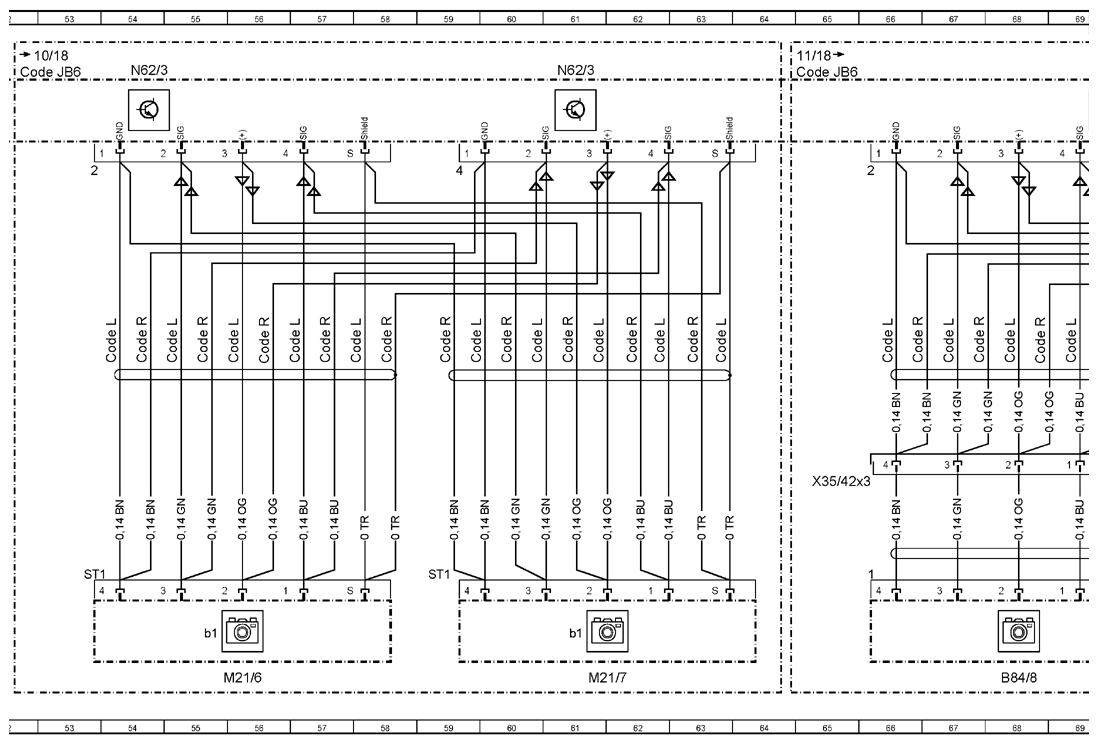

| M21/6 |
Driver-side outside mirror |
56L |
| M21/6b1 |
Driver outside mirror 360° camera |
55K |
| M21/7 |
Passenger-side outside mirror |
61L |
| M21/7b1 |
Front passenger outside mirror 360° camera |
61K |
| N10 |
SAM control unit |
107L |
| N62/3 |
Parking system control unit |
4A |
| N62/3 |
Parking system control unit |
13A |
| N62/3 |
Parking system control unit |
21A |
| N62/3 |
Parking system control unit |
29A |
| N62/3 |
Parking system control unit |
37A |
| N62/3 |
Parking system control unit |
45A |
| N62/3 |
Parking system control unit |
54A |
| N62/3 |
Parking system control unit |
61A |
| N62/3 |
Parking system control unit |
69A |
| N62/3 |
Parking system control unit |
76A |
| N62/3 |
Parking system control unit |
84A |
| N73/8 |
Electronic ignition lock (EZS) control unit |
11L |

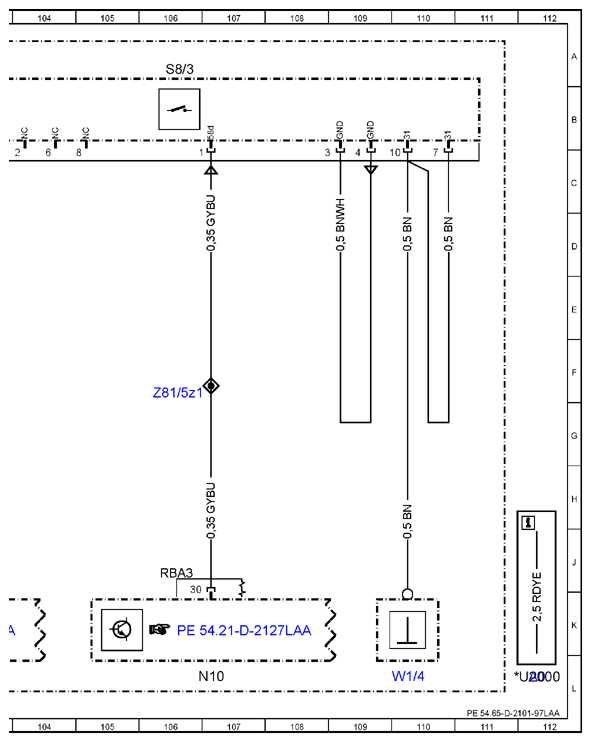

| S8/3 |
Backup warning system OFF button |
98A |
| S8/3 |
Backup warning system OFF button |
106A |
| W1/4 |
HLS cockpit ground point |
110L |
| W105/1 |
Driver seat frame ground point 1 |
8L |
| W2/7 |
Right front lamp unit 2 ground point |
18L |
| X169/6 |
Backup camera electrical connector |
85E |
| X18/82x2 |
Right cockpit/MWH electrical connector 2 |
96G |
| X26/38 |
Front bumper electrical connector |
36E |
| X26/40 |
Rear bumper electrical connector |
21E |
| X35/41x3 |
Left outside mirror camera electrical connector |
71H |
| X35/42x3 |
Right outside mirror camera electrical connector |
65H |
| Z3/63 |
Terminal 15 end sleeve (power take-off) |
99E |
| Z3/64 |
Terminal 15 end sleeve (cockpit) |
99E |
| Z36/1 |
Rear sensors ground connection connector sleeve |
32F |
| Z36/2 |
Rear sensors power supply connector sleeve |
31E |
| Z36/3 |
Front sensors ground connection connector sleeve |
37G |
| Z36/4 |
Front sensors power supply connector sleeve |
36F |
| Z81/5z1 |
Cockpit terminal 58d end sleeve 1 |
106F |
