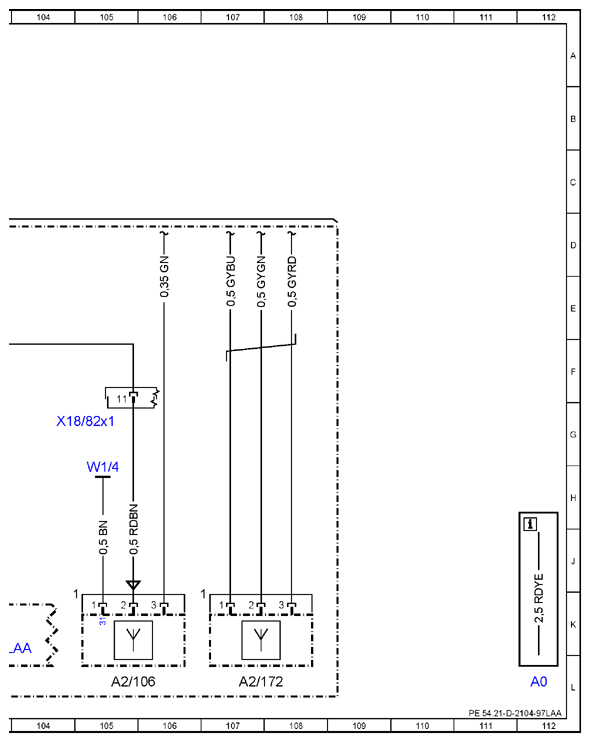

| AO |
Explanation of the color coding |
112L |

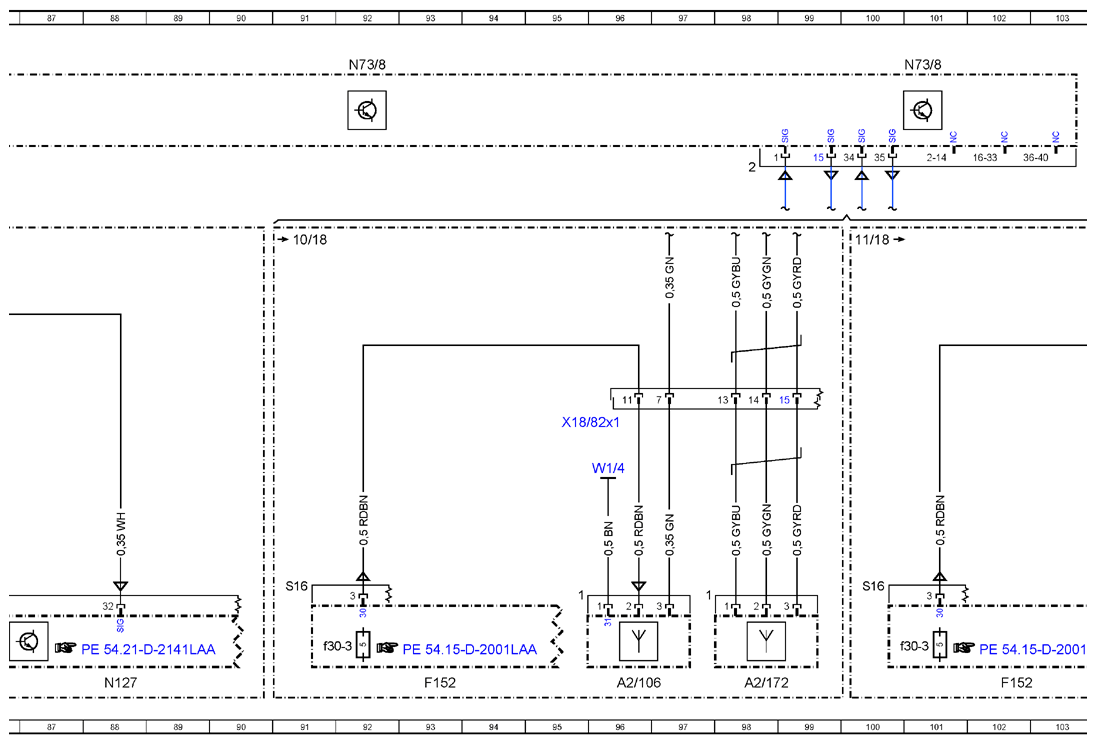

| A2/106 |
Antenna amplifier central locking (FM1) |
96L |
| A2/106 |
Antenna amplifier central locking (FM1) |
105L |
| A2/172 |
KEYLESS-GO antenna |
98L |
| A2/172 |
KEYLESS-GO antenna |
107L |

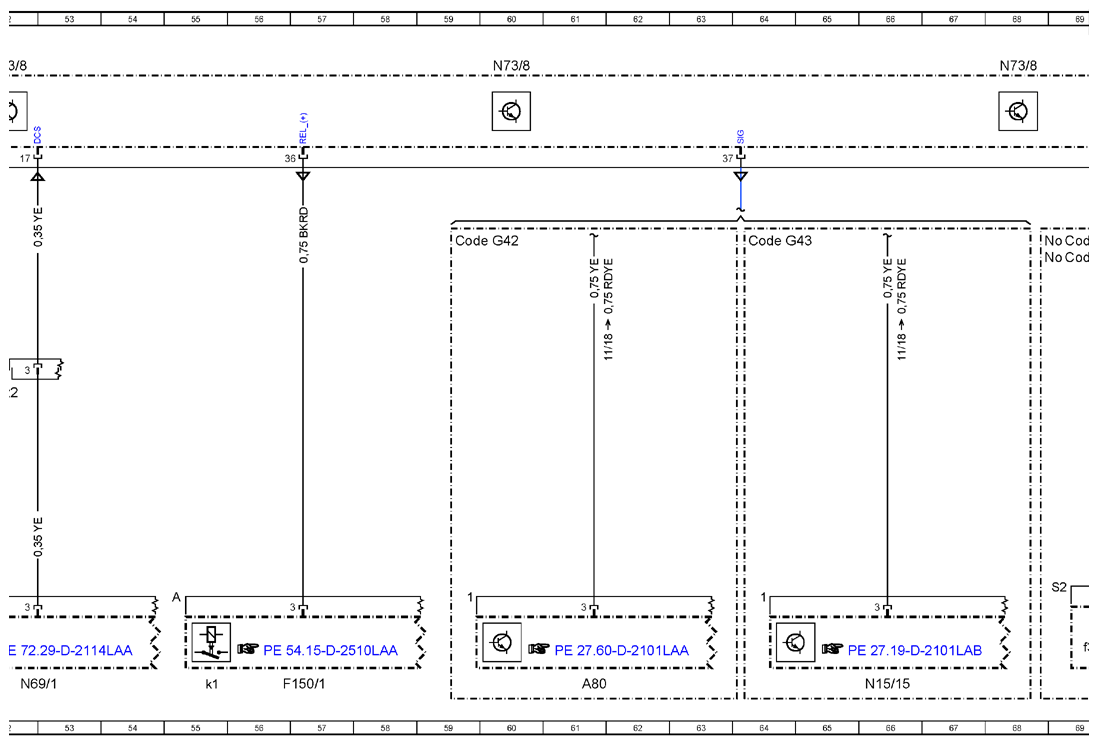

| A80 |
Intelligent servo module |
61L |

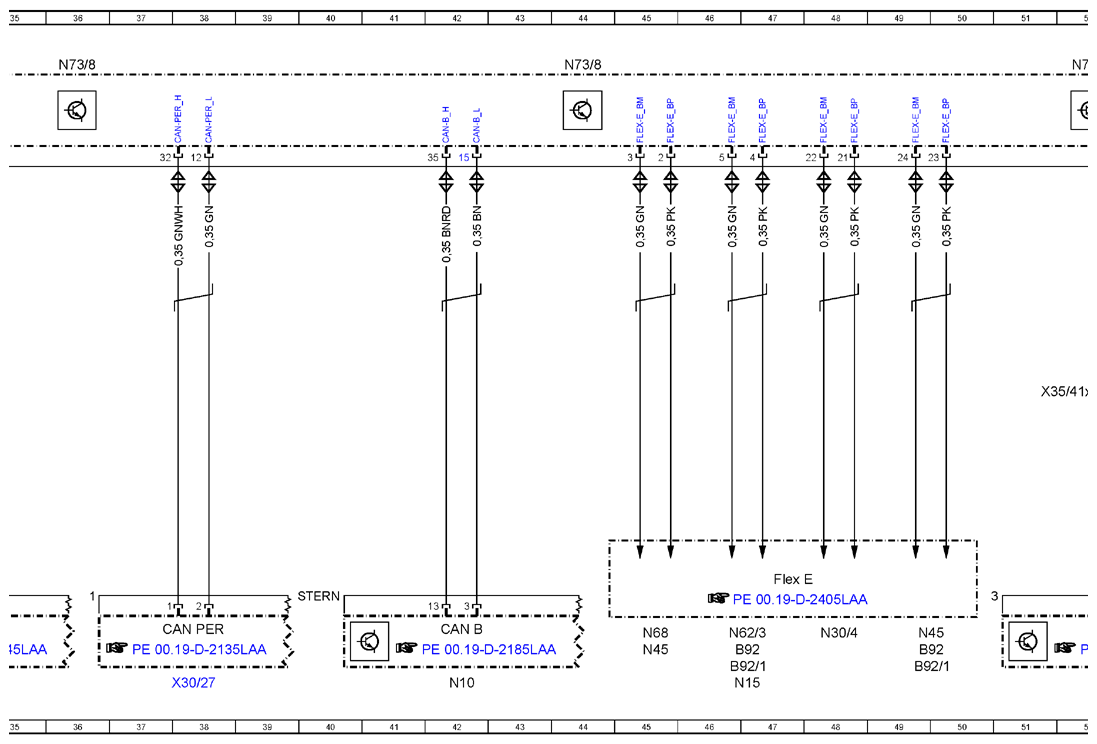

| B92 |
Active Brake Assist control unit |
49K |
| B92 |
Active brake assistant control unitt |
47K |
| B92/1 |
Electric control unit Active Distance Assistant DISTRONIC |
49L |
| B92/1 |
Electric control unit Active Distance Assistant DISTRONIC |
46L |

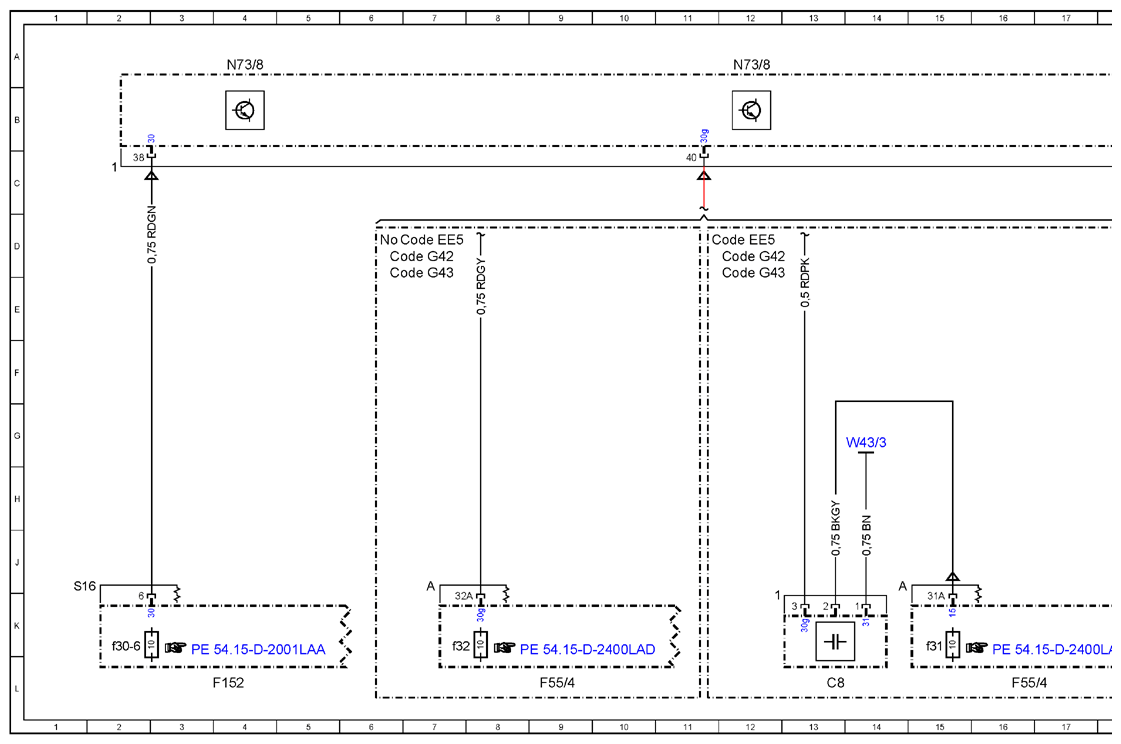

| C8 |
Parking lock condenser |
13L |
| CAN B |
Interior CAN |
42K |

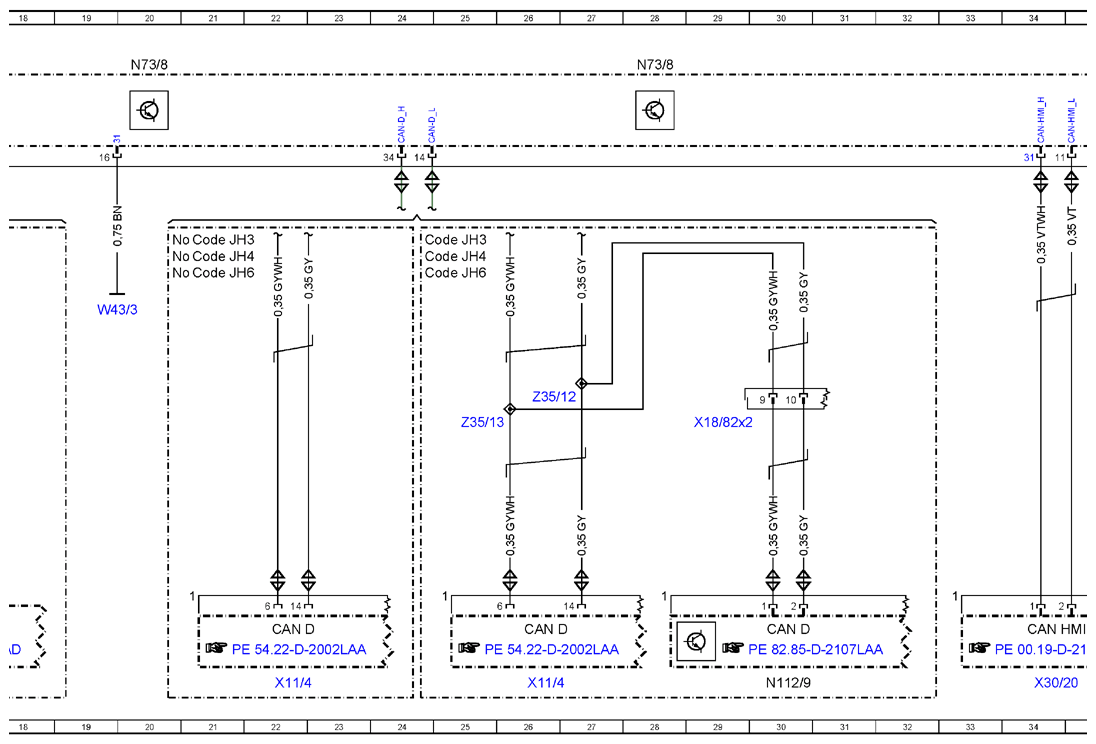

| CAN D |
Diagnostic CAN |
30K |
| CAN D |
Diagnostic CAN |
26K |
| CAN D |
Diagnostic CAN |
22K |
| CAN MMI |
User interface CAN |
34K |
| CAN PER |
Peripheral CAN |
38K |
| Code EE5 |
ULTRACAP - automatic transmission locking |
11D |
| Code EE5 |
ULTRACAP - automatic transmission locking |
6D |
| Code G42 |
7G-TRONIC PLUS |
12D |
| Code G42 |
7G-TRONIC PLUS |
6D |
| Code G42 |
7G-TRONIC PLUS |
59D |
| Code G42 |
7G-TRONIC PLUS |
69D |
| Code G43 |
9G-TRONIC Automatic Transmission |
12E |
| Code G43 |
9G-TRONIC Automatic Transmission |
6E |
| Code G43 |
9G-TRONIC Automatic Transmission |
64D |
| Code G43 |
9G-TRONIC Automatic Transmission |
69D |
| Code JH3 |
Communication module (LTE) for digital services |
24D |
| Code JH3 |
Communication module (LTE) for digital services |
21D |
| Code JH4 |
Communication module (UMTS) for ERA-GLONASS |
21D |
| Code JH4 |
Communication module (UMTS) for ERA-GLONASS |
24D |
| Code JH6 |
Pre-equipping grain module for digital services (LTE) |
21E |
| Code JH6 |
Pre-equipping grain module for digital services (LTE) |
24E |

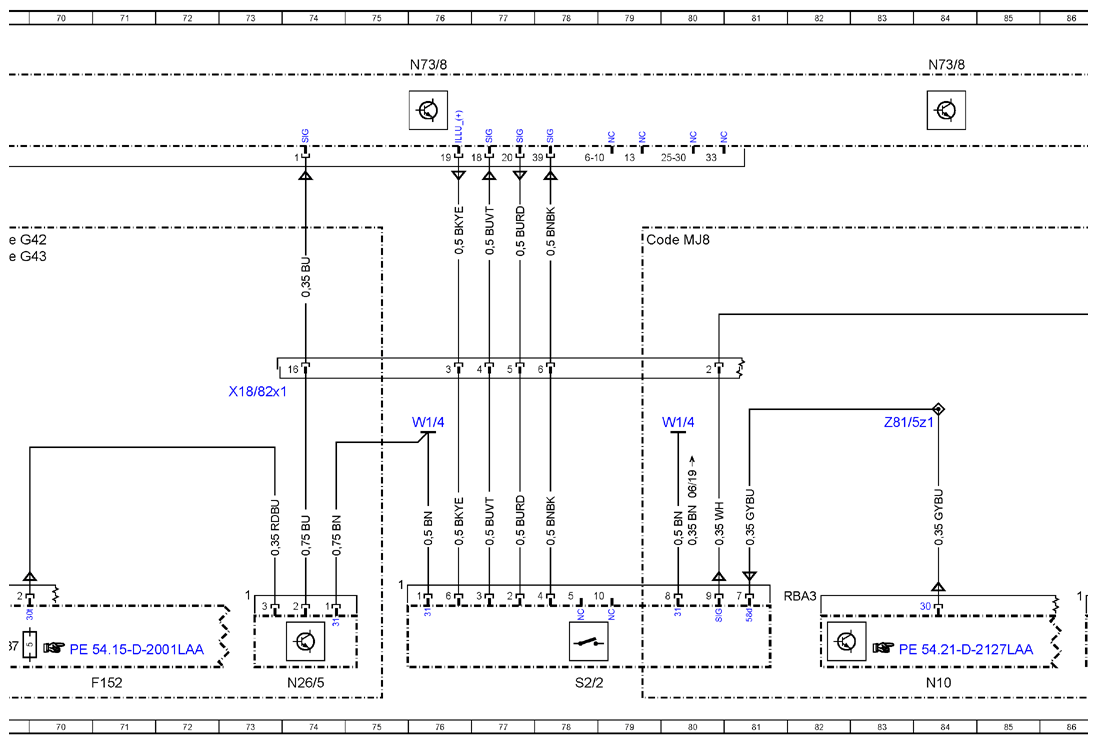

| Code MJ8 |
ECO start-stop function |
79D |
| F150/1 |
Pre-fuse box starter battery |
57L |
| F150/1k1 |
Battery disconnector relay |
55L |
| F152 |
Vehicle interior fuse and relay module |
4L |
| F152 |
Vehicle interior fuse and relay module |
71L |
| F152 |
Vehicle interior fuse and relay module |
93L |
| F152 |
Vehicle interior fuse and relay module |
102L |
| F152f30-3 |
Electrical fuse 30-3 |
91K |
| F152f30-3 |
Electrical fuse 30-3 |
101K |
| F152f30-6 |
Electrical fuse 30-6 |
2K |
| F152f37 |
Electrical fuse 37 |
69K |
| F55/4 |
Fuse block 4, 9-fold |
9L |
| F55/4 |
Fuse block 4, 9-fold |
16L |
| F55/4f31 |
Electrical fuse 31 |
15K |
| F55/4f32 |
Electrical fuse 32 |
7K |
| Flex E |
Chassis FlexRay |
47J |
| N10 |
Control unit SAM |
42L |
| N10 |
Control unit SAM |
84L |
| N112/9 |
Control unit HERMES |
30L |
| N127 |
Drive train control unit |
88L |
| N15 |
Transfer case control unit |
47L |
| N15/15 |
Electric control unit vol I integrated transmission control (VGS) |
66L |
| N26/5 |
Electric steering lock control unit |
74L |
| N30/4 |
ESP® control unit |
48K |
| N45 |
All-wheel drive control unit |
49K |
| N45 |
All-wheel drive control unit |
45K |
| N62/3 |
Parking system control unit |
46K |
| N68 |
Electric power steering (ES) control unit |
45K |
| N69/1 |
Driver's door control unit |
52L |
| N73/8 |
Electronic ignition lock control unit (EZS) |
4A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
20A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
28A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
36A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
44A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
52A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
60A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
76A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
84A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
92A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
101A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
12A |
| N73/8 |
Electronic ignition lock control unit (EZS) |
68A |
| S2/2 |
Engine start-stop button |
78L |
| W1/4 |
Ground point cockpit HLS |
76G |
| W1/4 |
Ground point cockpit HLS |
96H |
| W1/4 |
Ground point cockpit HLS |
105H |
| W1/4 |
Ground point cockpit HLS |
80G |
| W43/3 |
Earth point front wall on the left |
19E |
| W43/3 |
Earth point front wall on the left |
14G |
| X11/4 |
Diagnostic coupling |
26L |
| X11/4 |
Diagnostic coupling |
22L |
| X18/82x1 |
Electrical plug connection 1 cockpit / HLS on the right |
73F |
| X18/82x1 |
Electrical plug connection 1 cockpit / HLS on the right |
96G |
| X18/82x1 |
Electrical plug connection 1 cockpit / HLS on the right |
105G |
| X18/82x2 |
Electrical plug connection 2 cockpit / HLS on the right |
29G |
| X30/20 |
Electrical plug connection potential distributor user interface CAN (CAN HMD |
34L |
| X30/27 |
Electrical plug connection for potential distributor periphery CAN (CAN PER) |
38L |
| X35/41x2 |
Electrical plug connection 2 driver's door |
52F |
| Z35/12 |
End sleeve diagnosis CAN (CAN-D) low |
26F |
| Z35/13 |
End sleeve diagnosis CAN (CAN-D) high |
25G |
| Z81/5z1 |
End sleeve 1 clamp 58d cockpit |
83G |
