Electrical Function Schematic Of Digital Tachograph (DTCO) - Pe54.61-D-2050-97TSA

Code: Designation: Position:
A1 Instrument cluster 8C
A1 Instrument cluster 26C
A56 Digital tachograph (DTCO) control unit 15C
A56 Digital tachograph (DTCO) control unit 32C
B158 Tachograph speed sensor 17D
B158 Tachograph speed sensor 34D
CAN HMI User interface CAN 5D
CAN HMI User interface CAN 23D
CAN TCO Tachograph CAN 11D
CAN TCO Tachograph CAN 29D
Code J05 Tachograph for Latin America 13C
Code J19 Automatic tachograph, 1 day/2 driver (EC) 13C
Code J19 Automatic tachograph, 1 day/2 driver (EC) 31C
Code JD2 EU digital tachograph with RPM+additional recorder 13C
Code JD2 EU digital tachograph with RPM+additional recorder 31C
Flex E Chassis FlexRay 5H
Flex E Chassis FlexRay 22H
N30/4 ESP® control unit 8G
N30/4 ESP® control unit 26G
N73/8 Electronic ignition lock (EZS) control unit 3C
N73/8 Electronic ignition lock (EZS) control unit 21C

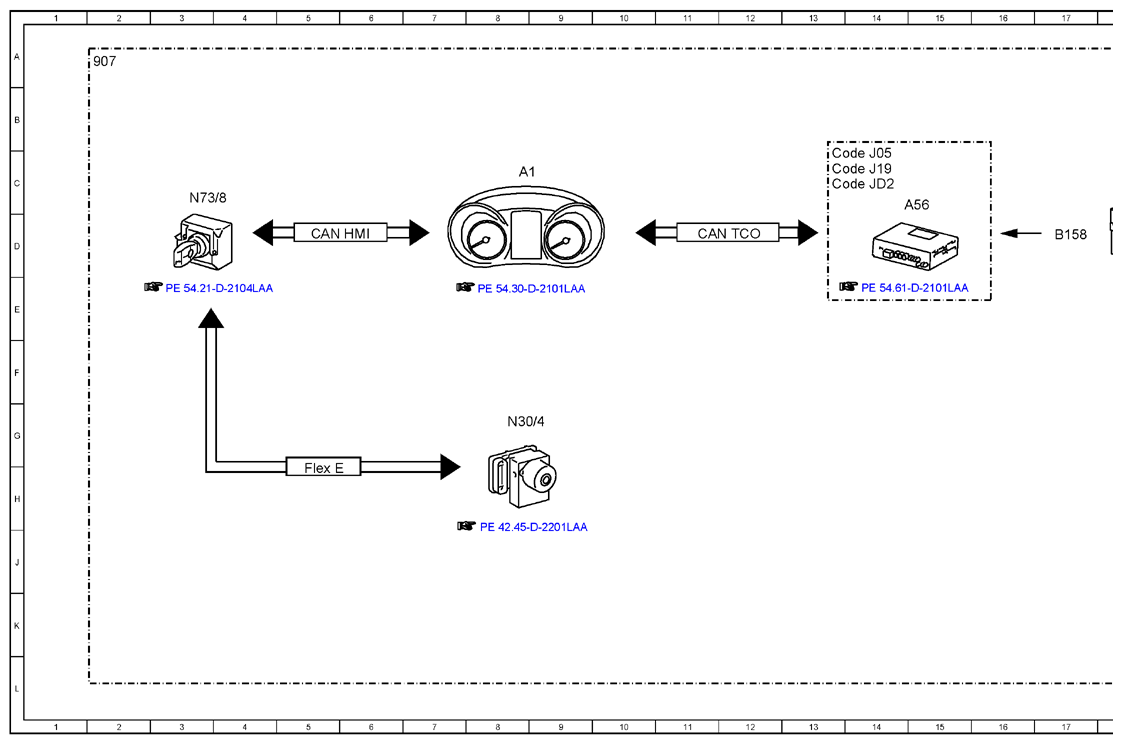

G13792830

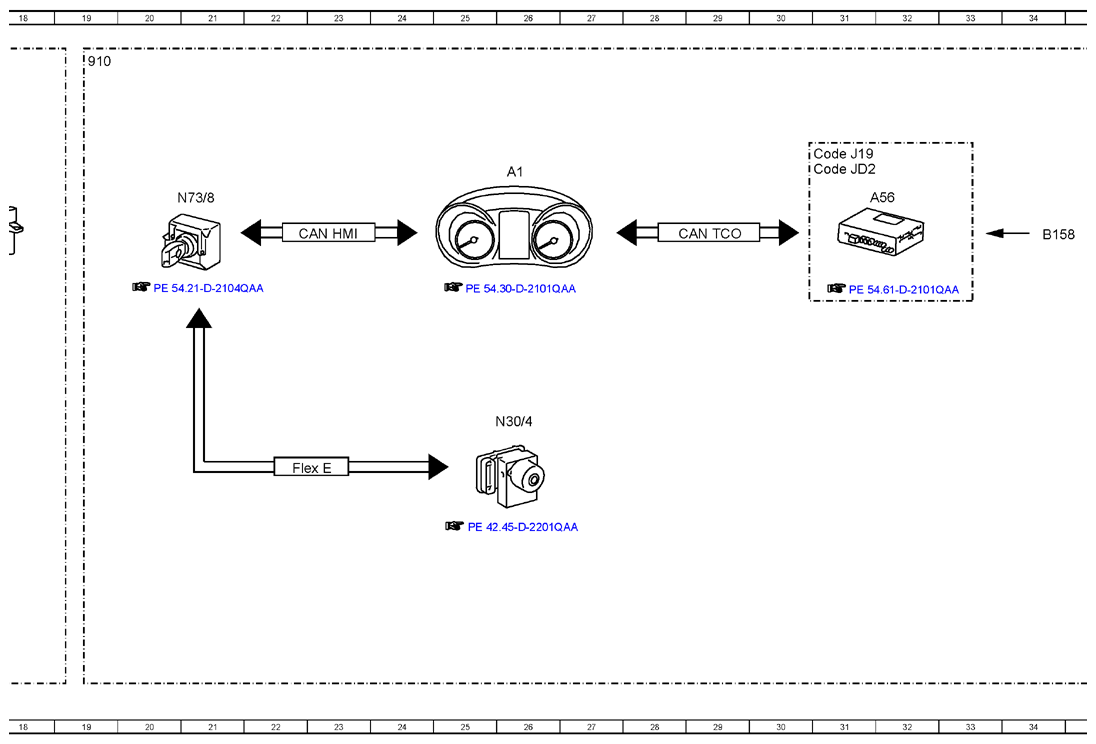

G13792831
G13792832
