| A0 |
Color code key |
120L |
| A32 |
AC air recirculation unit |
94L |
| A32 |
AC air recirculation unit |
102L |
| A32 |
AC air recirculation unit |
86L |

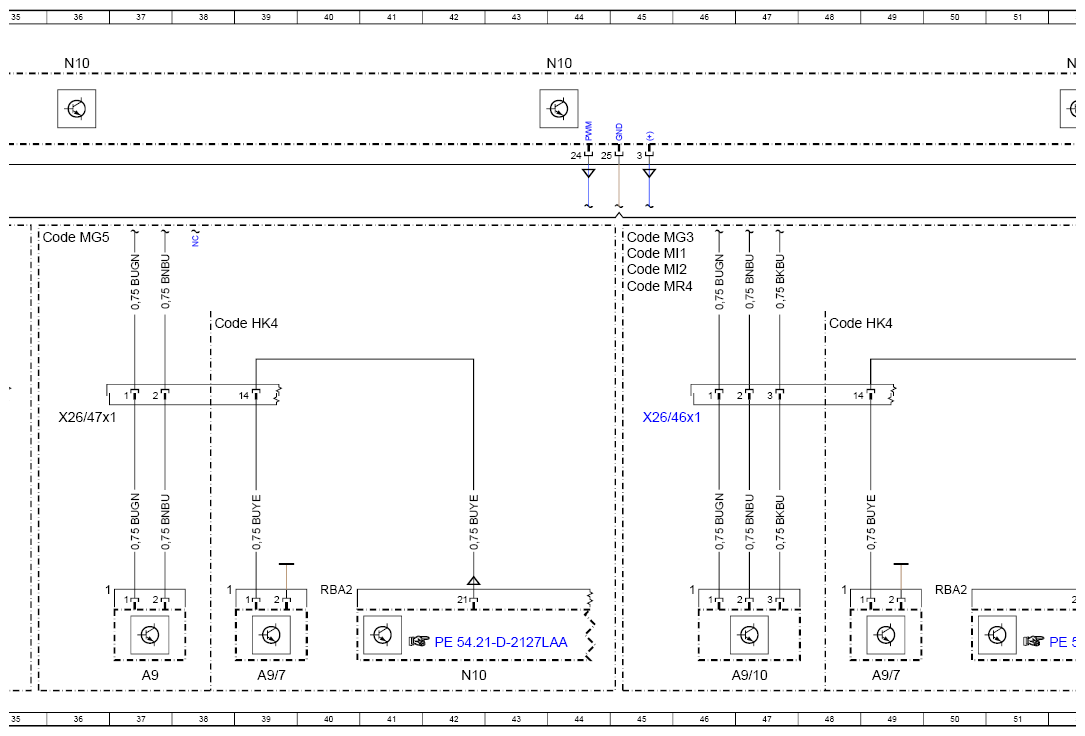

| A9 |
Refrigerant compressor |
37L |
| A9/10 |
Refrigerant compressor with magnetic clutch |
34L |
| A9/10 |
Refrigerant compressor with magnetic clutch |
47L |
| A9/10 |
Refrigerant compressor with magnetic clutch |
56L |
| A9/7 |
2nd refrigerant compressor |
39L |
| A9/7 |
2nd refrigerant compressor |
49L |
| A9/7 |
2nd refrigerant compressor |
58L |
| B10/4 |
Interior temperature sensor |
103L |
| B10/6 |
Evaporator temperature sensor |
99L |
| B10/8 |
Automatic air conditioning outlet air temperature sensor |
101L |

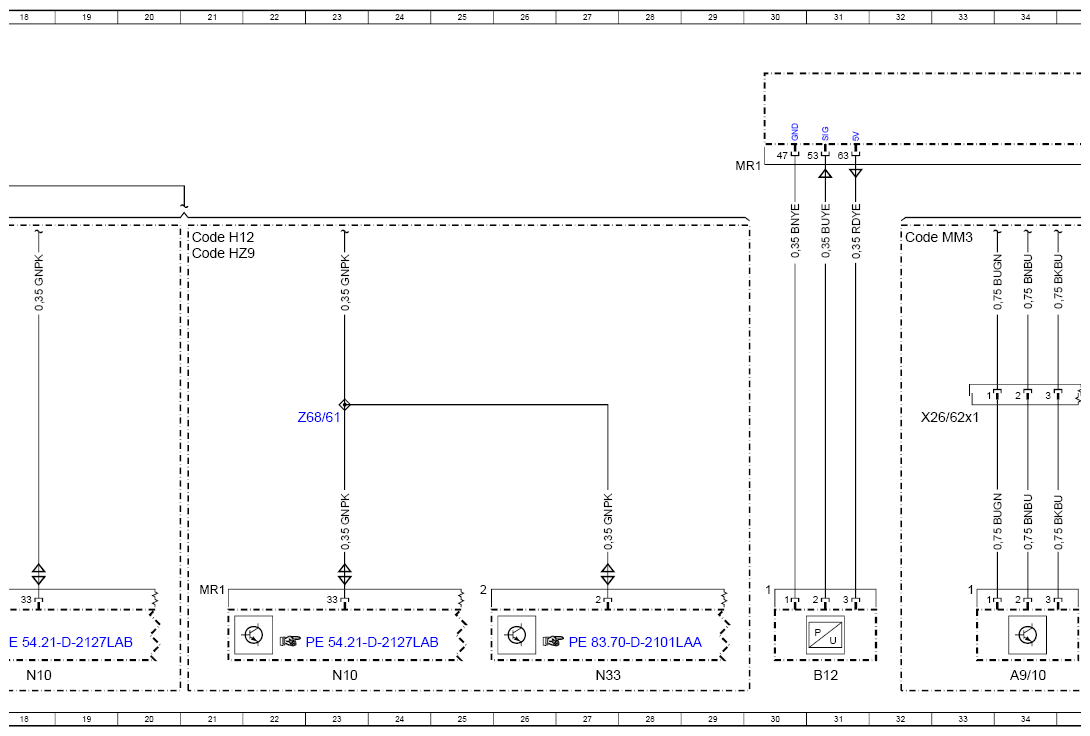

| B12 |
Refrigerant pressure sensor |
31L |
| Code H12 |
Auxiliary water heater |
21D |
| Code H12 |
Auxiliary water heater |
16D |
| Code HH2 |
Electric auxiliary air heater |
94F |
| Code HK4 |
Rear air conditioning system, uprated |
38E |
| Code HK4 |
Rear air conditioning system, uprated |
48E |
| Code HZ9 |
Heater booster |
16D |
| Code HZ9 |
Heater booster |
21D |
| Code L |
Valid for left-hand drive vehicles |
68G |
| Code MG3 |
Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 RPM |
45D |
| Code MG5 |
Engine OM 642 DE 30 LA 140 kW (190 hp) 3800 RPM |
35D |
| Code MI1 |
Engine 0M 651 DE 22 LA 84 kW (114 hp) 3800 RPM |
45D |
| Code MI2 |
Engine 0M 651 DE 22 LA 105 kW (143 hp) 3800 RPM |
45E |
| Code MM3 |
Engine M 274 DEH 20 LA 140 kW (190 hp) 5000 RPM |
32D |
| Code MR4 |
Engine 0M 651 DE 22 LA 110 kW (150 hp) 3800 RPM |
45E |
| Code MT2 |
Emissions class Euro 6d-TEMP N1 GR. III/N2 |
72D |
| Code MT2 |
Emissions class Euro 6d-TEMP N1 GR.III/N2 |
69D |
| Code MU1 |
0M 654 DE 20 LA 84 kW (114 hp) 3800 RPM |
55D |
| Code MU1 |
0M 654 DE 20 LA 84 kW (114 hp) 3800 RPM |
64D |
| Code MU1 |
0M 654 DE 20 LA 84 kW (114 hp) 3800 RPM |
69D |
| Code MU1 |
0M 654 DE 20 LA 84 kW (114 hp) 3800 RPM |
72D |
| Code MU3 |
0M 654 DE 20 LA 110 kW (150 hp) 3800 RPM |
55D |
| Code MU3 |
0M 654 DE 20 LA 110 kW (150 hp) 3800 RPM |
64D |
| Code MU3 |
0M 654 DE 20 LA 110 kW (150 hp) 3800 RPM |
69E |
| Code MU3 |
0M 654 DE 20 LA 110 kW (150 hp) 3800 RPM |
72E |
| Code MU5 |
OM 654 DE 20 LA 125 kW (170 hp) 3800 RPM |
55E |
| Code MU5 |
0M 654 DE 20 LA 125 kW (170 hp) 3800 RPM |
64E |
| Code MU5 |
0M 654 DE 20 LA 125 kW (170 hp) 3800 RPM |
69E |
| Code MU5 |
0M 654 DE 20 LA 125 kW (170 hp) 3800 RPM |
72E |
| Code R |
Valid for right-hand drive vehicles |
68G |
| F150/4 |
Driver seat base prefuse box |
107L |
| F150/4f7 |
Fuse 7 |
105K |
| F152 |
Vehicle interior fuse and relay module |
78L |
| F152 |
Vehicle interior fuse and relay module |
4L |
| F152 |
Vehicle interior fuse and relay module |
9L |
| F152f23 |
Fuse 23 |
3K |
| F152f35 |
Fuse 35 |
8K |
| F152f36 |
Fuse 36 |
76K |

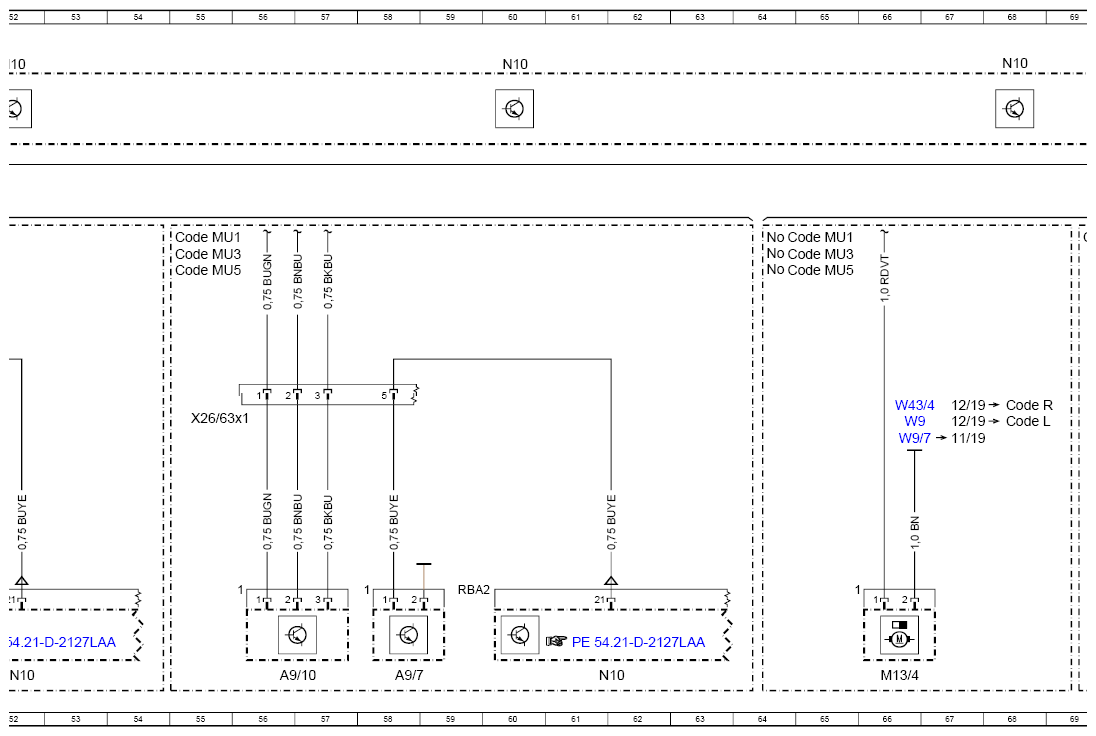

| M13/4 |
Circulation pump |
66L |
| M13/4 |
Circulation pump |
71L |
| 1113/4 |
Circulation pump |
74L |

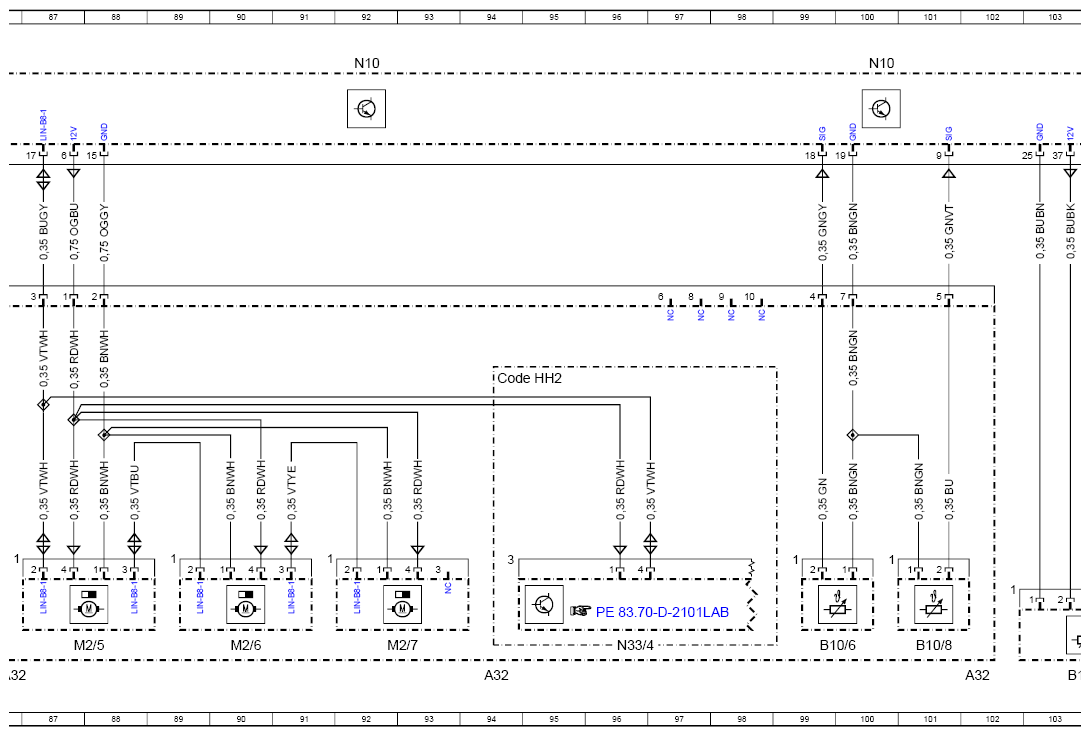

| M2/5 |
Fresh air/air recirculation flap actuator motor |
87L |
| M2/6 |
Left blending air flap actuator |
90L |
| M2/7 |
Right blending air flap actuator |
92L |

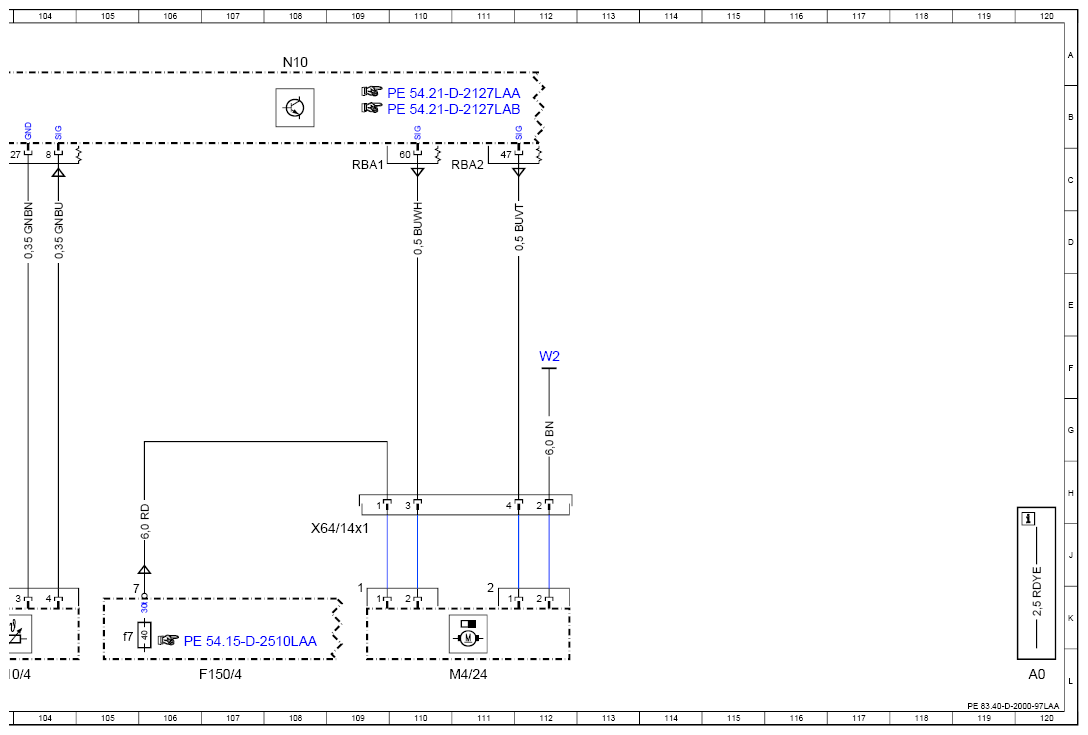

| M4/24 |
Air conditioning additional fan |
111L |
| N10 |
SAM control unit |
18L |
| N10 |
SAM control unit |
23L |
| N10 |
SAM control unit |
42L |
| N10 |
SAM control unit |
52L |
| N10 |
SAM control unit |
61L |
| N10 |
SAM control unit |
36A |
| N10 |
SAM control unit |
44A |
| N10 |
SAM control unit |
52A |
| N10 |
SAM control unit |
60A |
| N10 |
SAM control unit |
84A |
| N10 |
SAM control unit |
92A |
| N10 |
SAM control unit |
100A |
| N10 |
SAM control unit |
68A |
| N10 |
SAM control unit |
76A |
| N10 |
SAM control unit |
108A |

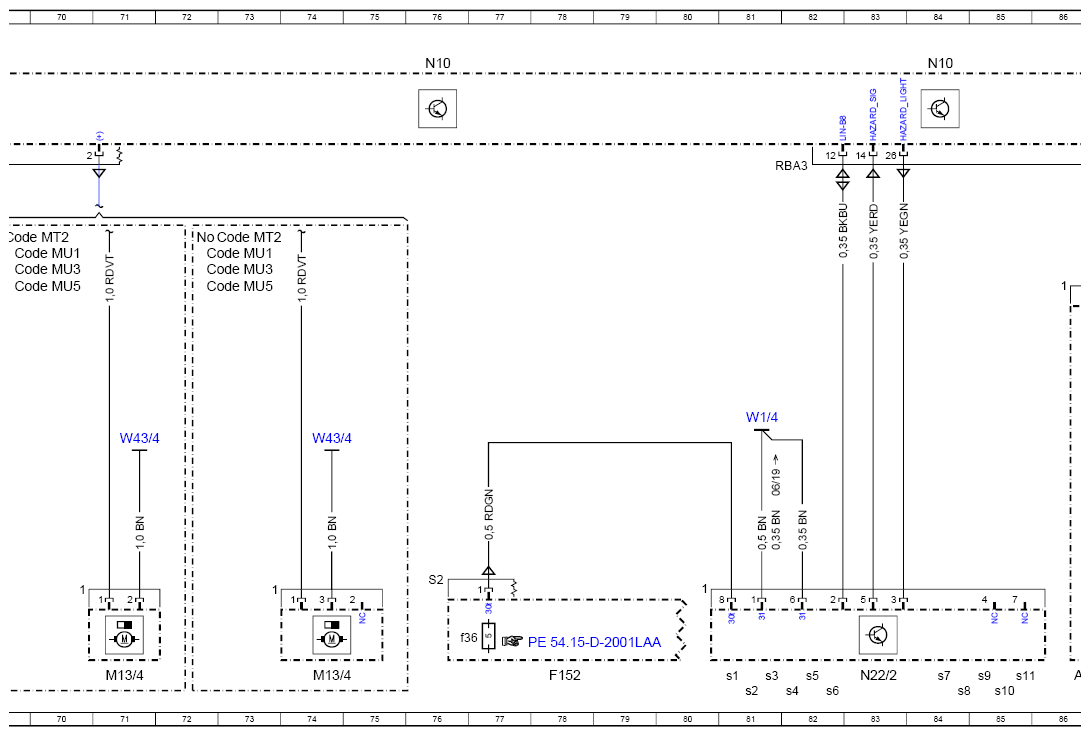

| N22/2 |
Automatic air conditioning control and operating unit |
83L |
| N22/2s1 |
Rear air conditioning button |
81L |
| N22/2s10 |
Stationary heater button |
85L |
| N22/2s11 |
Windshield heater button |
85L |
| N22/2s2 |
"SYNC" button |
81L |
| N22/2s3 |
"AUTO" button |
81L |
| N22/2s4 |
"A/C" button |
82L |
| N22/2s5 |
Air distribution button |
82L |
| N22/2s6 |
Hazard warning system button |
82L |
| N22/2s7 |
Defrosting button |
84L |
| N22/2s8 |
Air recirculation button |
84L |
| N22/2s9 |
Rear window heater button |
85L |

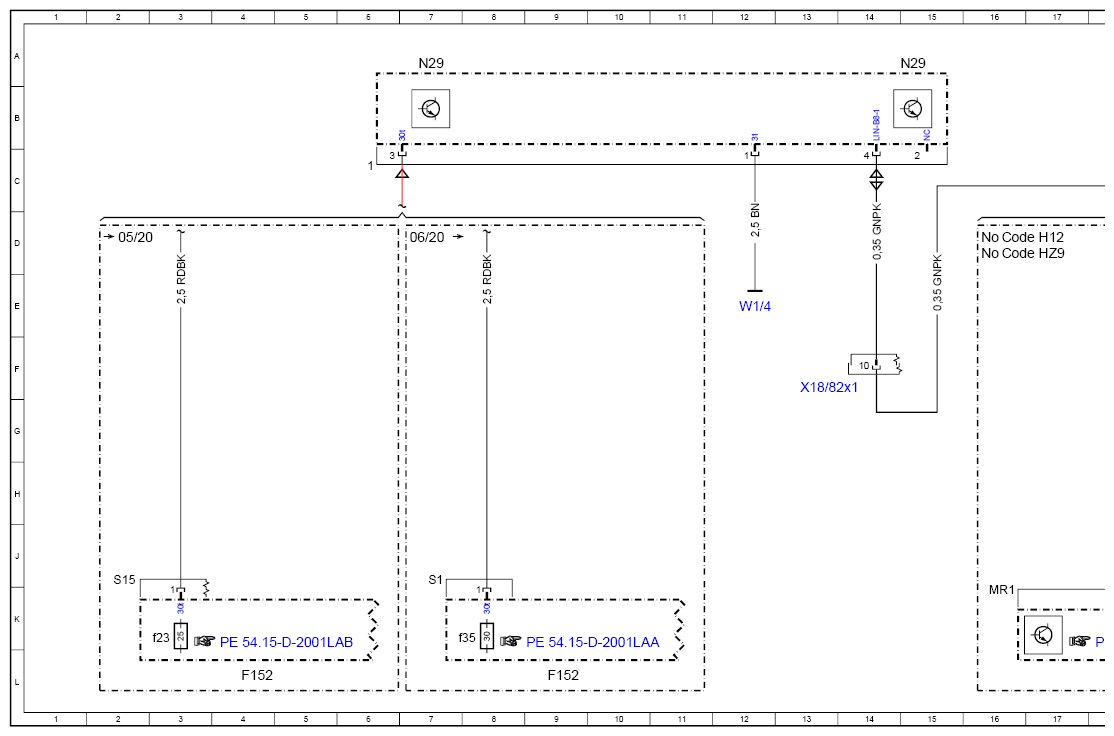

| N29 |
Electronic blower controller |
7A |
| N29 |
Electronic blower controller |
15A |
| N33 |
Stationary heater control unit |
27L |
| N33/4 |
PTC heater booster control unit |
96L |
| W1/4 |
HLS cockpit ground point |
12E |
| W1/4 |
HLS cockpit ground point |
81G |
| W2 |
Right front lamp unit ground point |
112F |
| W43/4 |
Right firewall ground point |
66G |
| W43/4 |
Right firewall ground point |
71G |
| W43/4 |
Right firewall ground point |
74G |
| W9 |
Left front lamp unit ground point |
66G |
| W9/7 |
Left front ground point 2 |
66G |
| X18/82x1 |
Right cockpit/MWH electrical connector 1 |
13F |
| X26/46x1 |
Engine wiring harness electrical connector 1 |
45G |
| X26/47x1 |
Engine wiring harness electrical connector 1 |
36G |
| X26/62x1 |
Engine/MWH electrical connector |
33G |
| X26/63x1 |
Engine/MWH electrical connector 1 |
55G |
| X64/14x1 |
Air conditioning additional fan electrical connector |
109J |
| Z68/61 |
Data line end sleeve (climate control sensors) |
23G |
