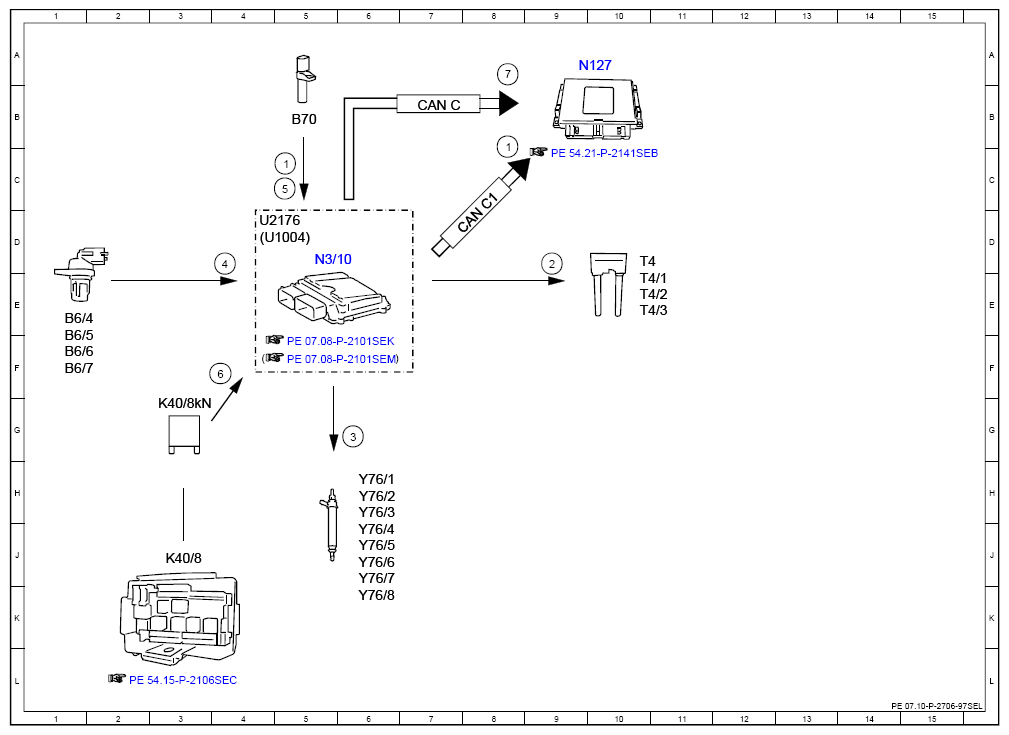

Electrical Function Schematic, Synchronization Of The Injection And Firing Order - PE07.10-P-2706-97SEL
Engine 176.9, 177.9 in model 217
Engine 176.9, 177.9 in model 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine speed, signal | 5C |
| 1 | Engine speed, signal | 8C |
| 2 | Ignition coils, actuation | 9D |
| 3 | Fuel injectors, actuation | 6G |
| 4 | Camshaft Hall sensor, signal | 4D |
| 5 | Crankshaft Hall sensor, signal | 5C |
| 6 | Circuit 87, status | 4F |
| 7 | Engine running, signal | 8A |
| B6/4 | Left intake camshaft Hall sensor | 1E |
| B6/5 | Right intake camshaft Hall sensor | 1F |
| B6/6 | Left exhaust camshaft Hall sensor | 1F |
| B6/7 | Right exhaust camshaft Hall sensor | 1F |
| B70 | Crankshaft Hall sensor | 5B |
| CAN C | Engine CAN | 7B |
| CAN C1 | Drive train CAN | 8D |
| K40/8 | Engine fuse and relay module | 3J |
| K40/8kN | Circuit 87M relay | 3G |
| N127 | Drivetrain control unit | 10A |
| N3/10 | ME-SFI [ME] control unit | 5D |
| T4 | Cylinder 1 + 2 ignition coil | 10D |
| T4/1 | Cylinder 3 + 4 ignition coil | 10E |
| T4/2 | Cylinder 5 + 6 ignition coil | 10E |
| T4/3 | Cylinder 7 + 8 ignition coil | 10E |
| U1004 | Valid for engine 177 | 4D |
| U2176 | Valid for engine 176 | 4D |
| Y76/1 | Cylinder 1 fuel injector | 6H |
| Y76/2 | Cylinder 2 fuel injector | 6H |
| Y76/3 | Cylinder 3 fuel injector | 6H |
| Y76/4 | Cylinder 4 fuel injector | 6J |
| Y76/5 | Cylinder 5 fuel injector | 6J |
| Y76/6 | Cylinder 6 fuel injector | 6J |
| Y76/7 | Cylinder 7 fuel injector | 6J |
| Y76/8 | Cylinder 8 fuel injector | 6K |
