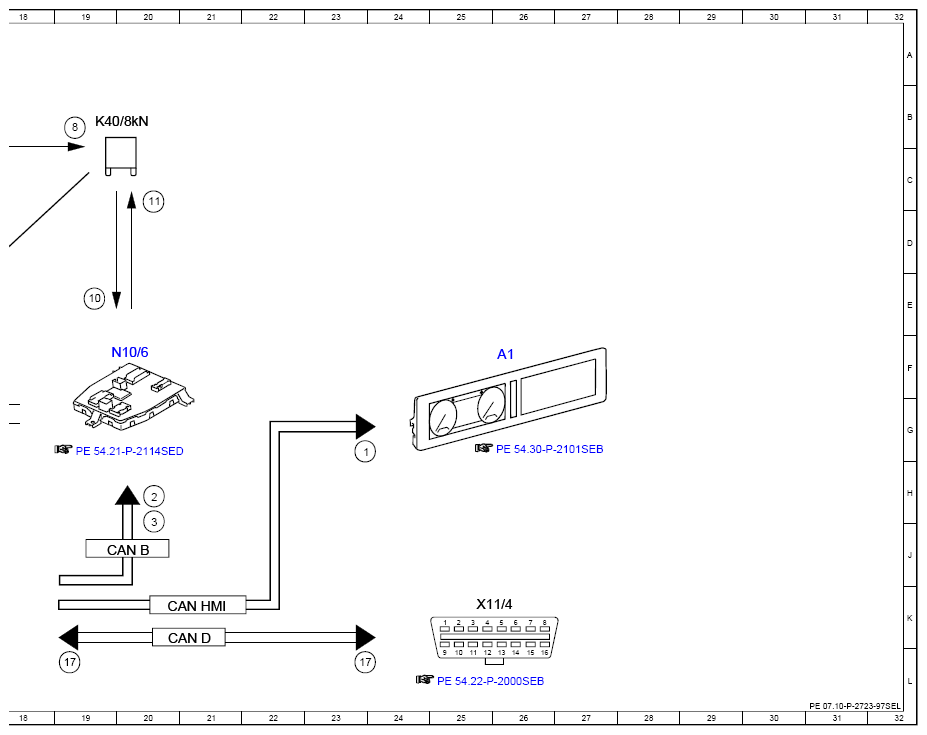

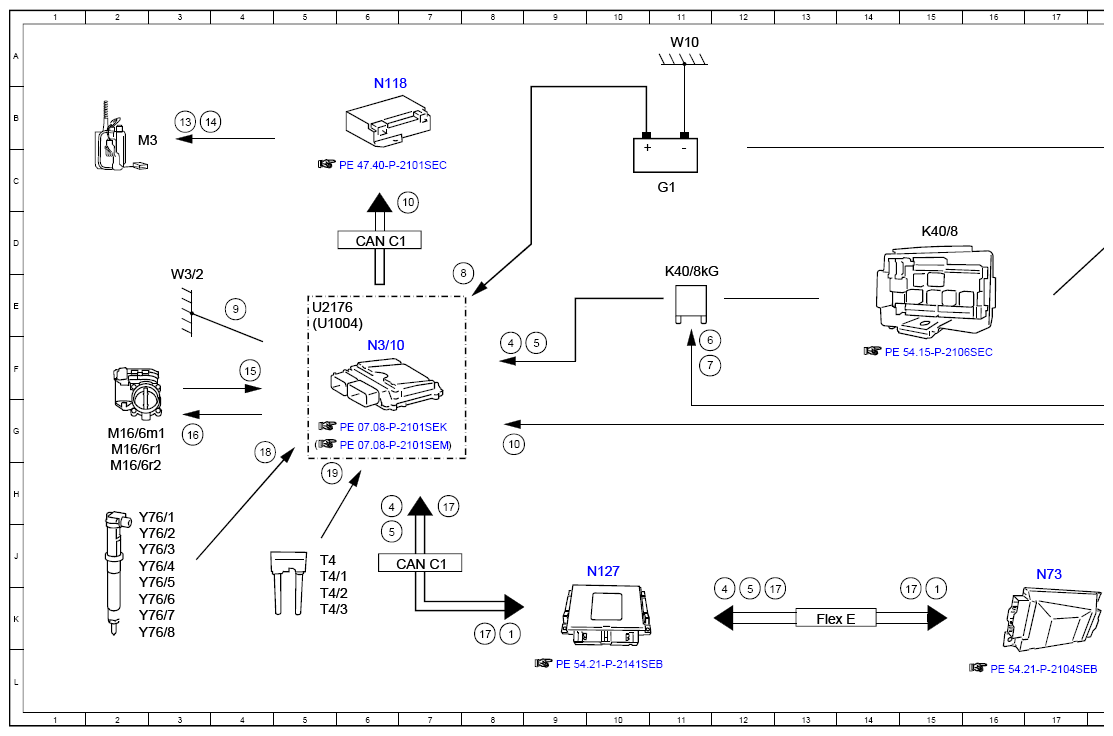

Electrical Function Schematic For Ignition - PE07.10-P-2723-97SEL
Engine 176.9, 177.9 in model 217
Engine 176.9, 177.9 in model 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Instrument cluster, request | 15K |
| 1 | Instrument cluster, request | 8K |
| 1 | Instrument cluster, request | 23G |
| 10 | Circuit 87, status | 8G |
| 10 | Circuit 87, status | 7C |
| 10 | Circuit 87, status | 19E |
| 11 | Combustion engine circuit 87 relay, actuation | 20C |
| 13 | Fuel pump, actuation OFF | 3B |
| 14 | Fuel pump, actuation | 3B |
| 15 | Throttle valve position, signal | 4F |
| 16 | Throttle valve actuator motor, actuation | 25L |
| 17 | Engine management diagnosis, communication | 15K |
| 17 | Engine management diagnosis, communication | 8K |
| 17 | Engine management diagnosis, communication | 12K |
| 17 | Engine management diagnosis, communication | 7H |
| 17 | Engine management diagnosis, communication | 19L |
| 17 | Engine management diagnosis, communication | 23L |
| 18 | Fuel injectors, actuation | 4G |
| 19 | Ignition coils, actuation | 5H |
| 2 | Circuit 15, request ON | 20H |
| 3 | Circuit 15, request OFF | 20J |
| 4 | Circuit 15, status ON | 6H |
| 4 | Circuit 15, status ON | 12K |
| 4 | Circuit 15, status ON | 8F |
| 5 | Circuit 15, status OFF | 6J |
| 5 | Circuit 15, status OFF | 12K |
| 5 | Circuit 15, status OFF | 9F |
| 6 | Circuit 15 relay, actuation | 11F |
| 7 | Circuit 15 relay, actuation OFF | 11F |
| 8 | Circuit 30, status | 8E |
| 8 | Circuit 30, status | 19B |
| 9 | Circuit 31, status | 4E |
| A1 | Instrument cluster | 26F |
| CAN B | Interior CAN | 20J |
| CAN C1 | Drive train CAN | 6D |
| CAN C1 | Drive train CAN | 7J |
| CAN D | Diagnostic CAN | 21K |
| CAN HMI | User interface CAN | 21K |
| Flex E | Chassis FlexRay | 13K |
| G1 | On-board electrical system battery | 11C |
| K40/8 | Engine fuse and relay module | 15D |
| K40/8kG | Engine compartment terminal 15 relay | 11E |
| K40/8kN | Circuit 87M relay | 19B |
| M16/6m1 | Throttle valve actuator motor | 2G |
| M16/6r1 | Actual value potentiometer 1 | 2G |
| M16/6r2 | Actual value potentiometer 2 | 2H |
| M3 | Fuel pump (FP) | 2B |
| N10/6 | Front SAM control unit | 20F |
| N118 | Fuel pump control unit | 6B |
| N127 | Drivetrain control unit | 10J |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N73 | Electronic ignition switch control unit | 17J |
| T4 | Cylinder 1 + 2 ignition coil | 5J |
| T4/1 | Cylinder 3 + 4 ignition coil | 5J |
| T4/2 | Cylinder 5 + 6 ignition coil | 5K |
| T4/3 | Cylinder 7 + 8 ignition coil | 5K |
| U1004 | Valid for engine 177 | 5E |
| U2176 | Valid for engine 176 | 5E |
| W10 | Battery ground point | 11A |
| W3/2 | Left front wheel arch ground point | 3E |
| X11/4 | Diagnostic connector | 25K |
| Y76/1 | Cylinder 1 fuel injector | 2H |
| Y76/2 | Cylinder 2 fuel injector | 2J |
| Y76/3 | Cylinder 3 fuel injector | 2J |
| Y76/4 | Cylinder 4 fuel injector | 2J |
| Y76/5 | Cylinder 5 fuel injector | 2J |
| Y76/6 | Cylinder 6 fuel injector | 2K |
| Y76/7 | Cylinder 7 fuel injector | 2K |
| Y76/8 | Cylinder 8 fuel injector | 2K |
