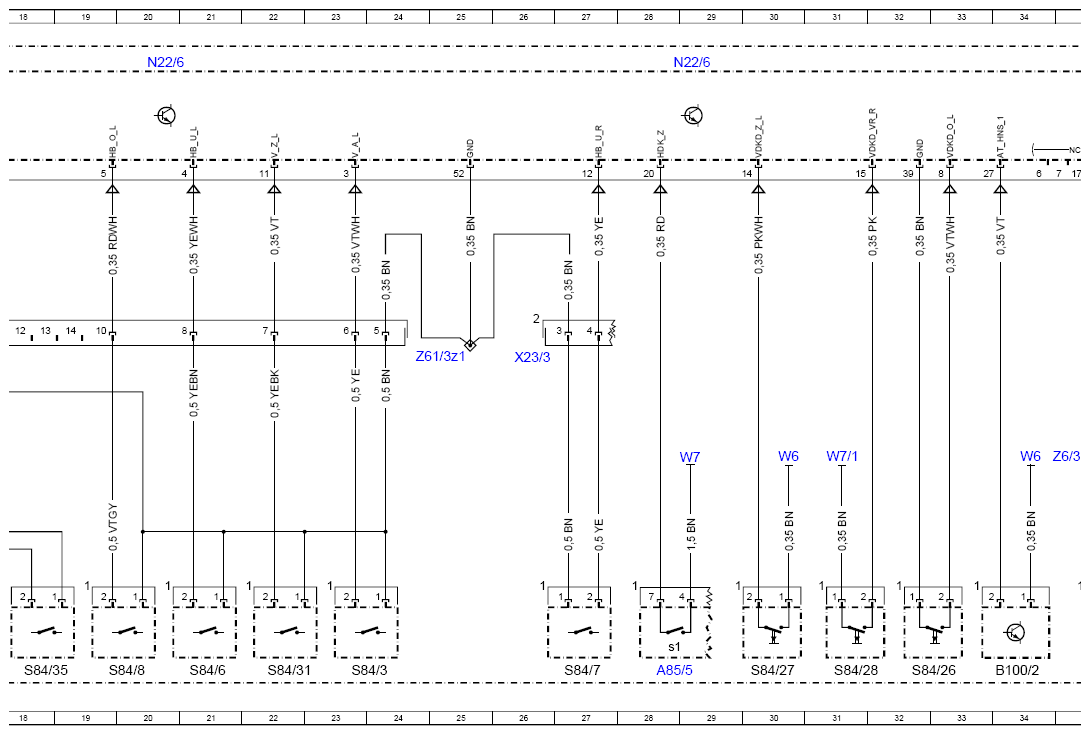

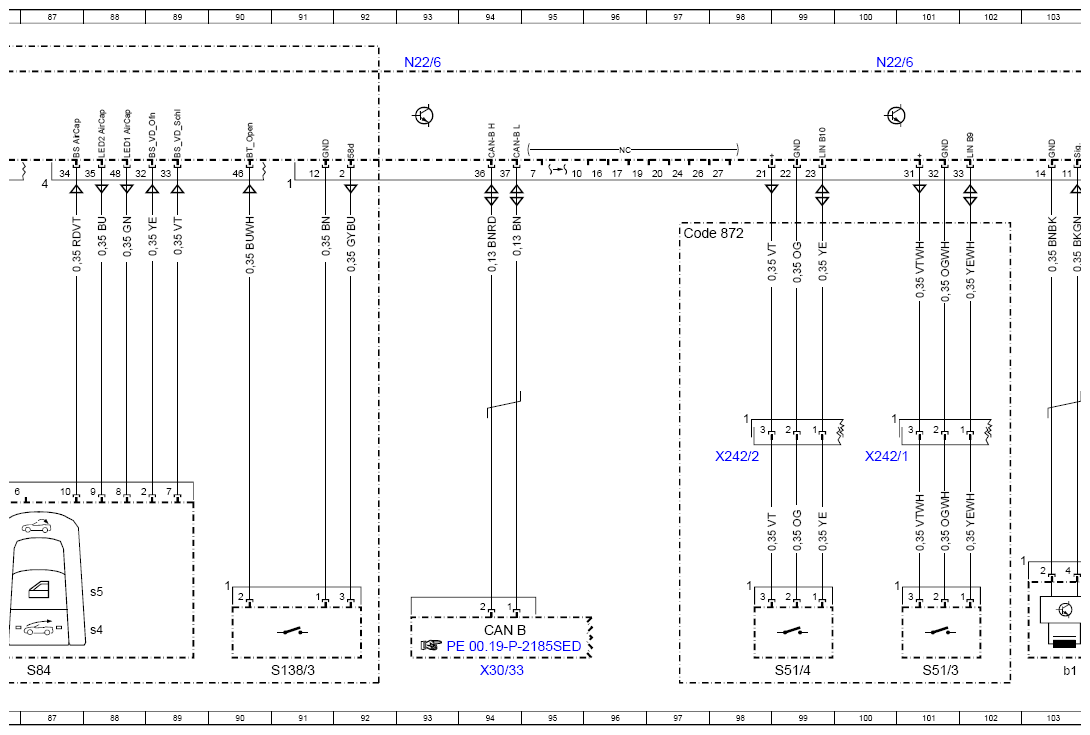

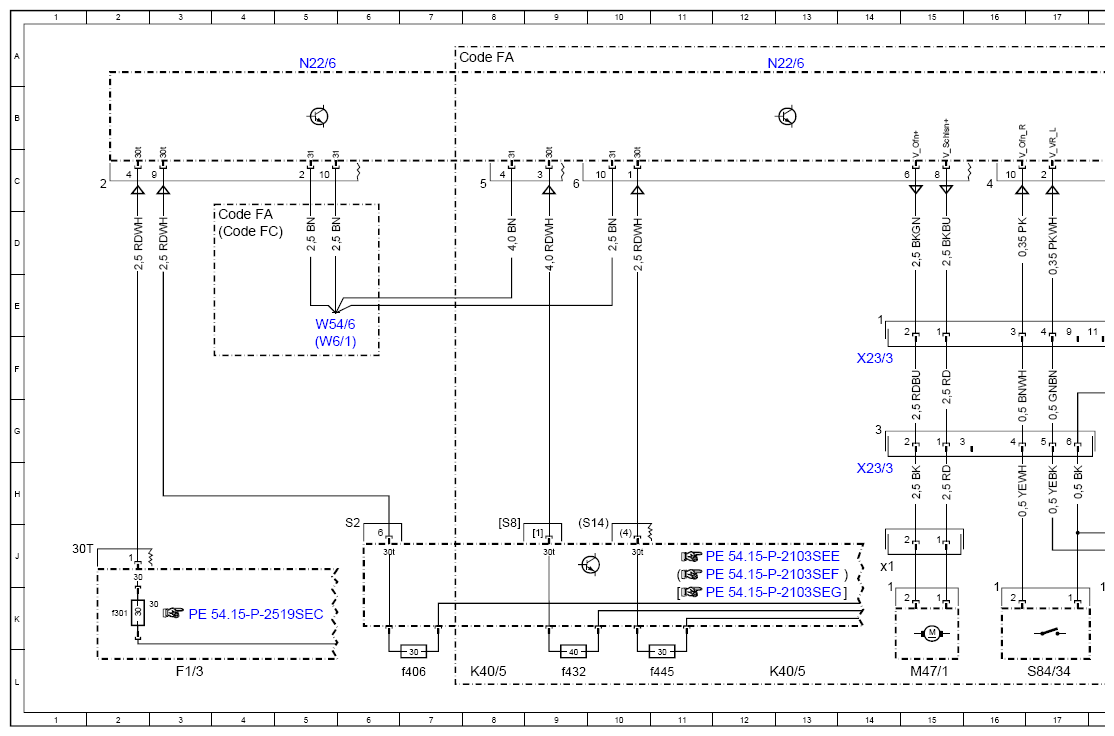

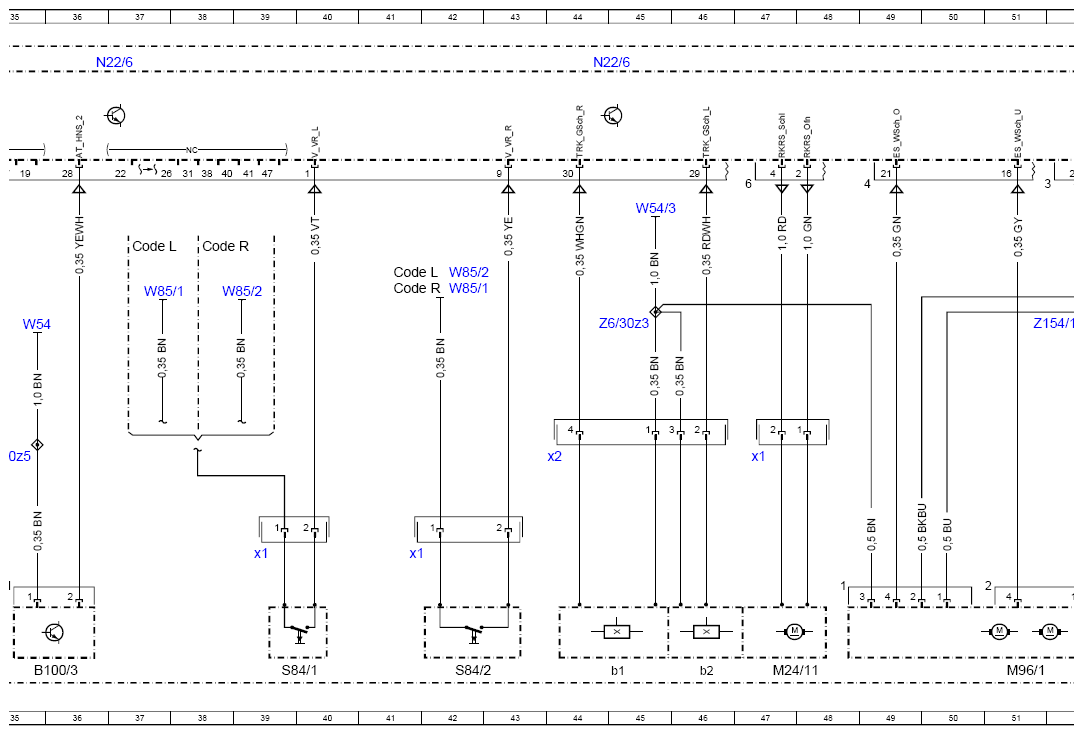

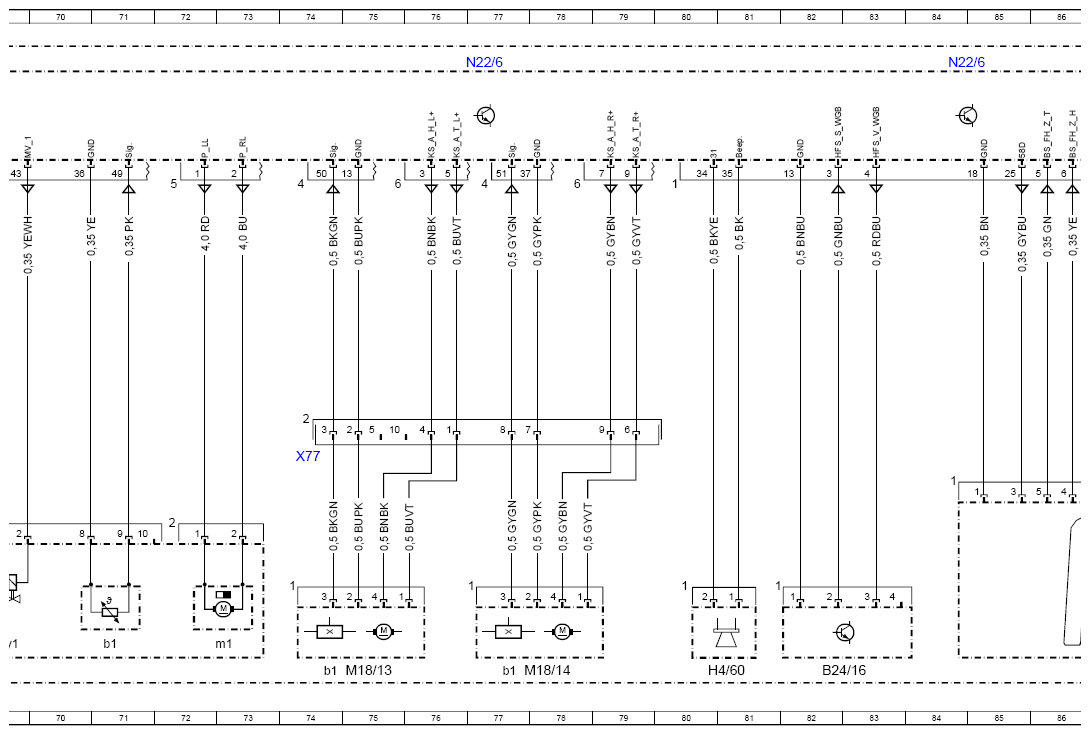

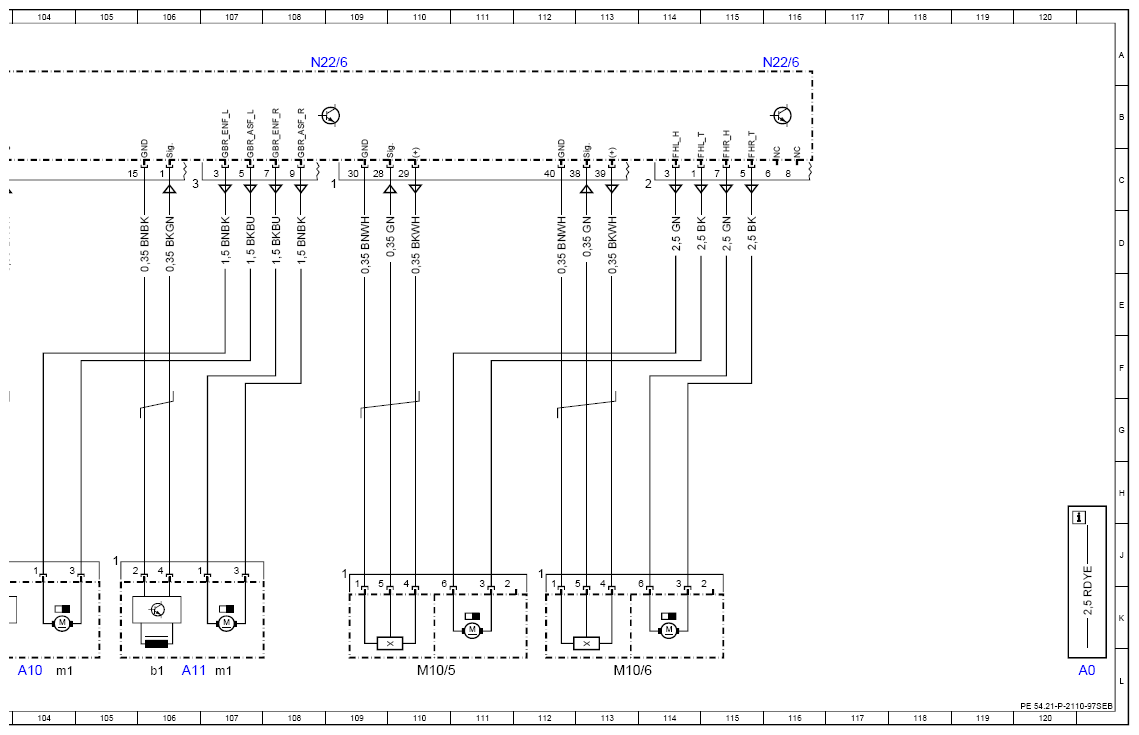

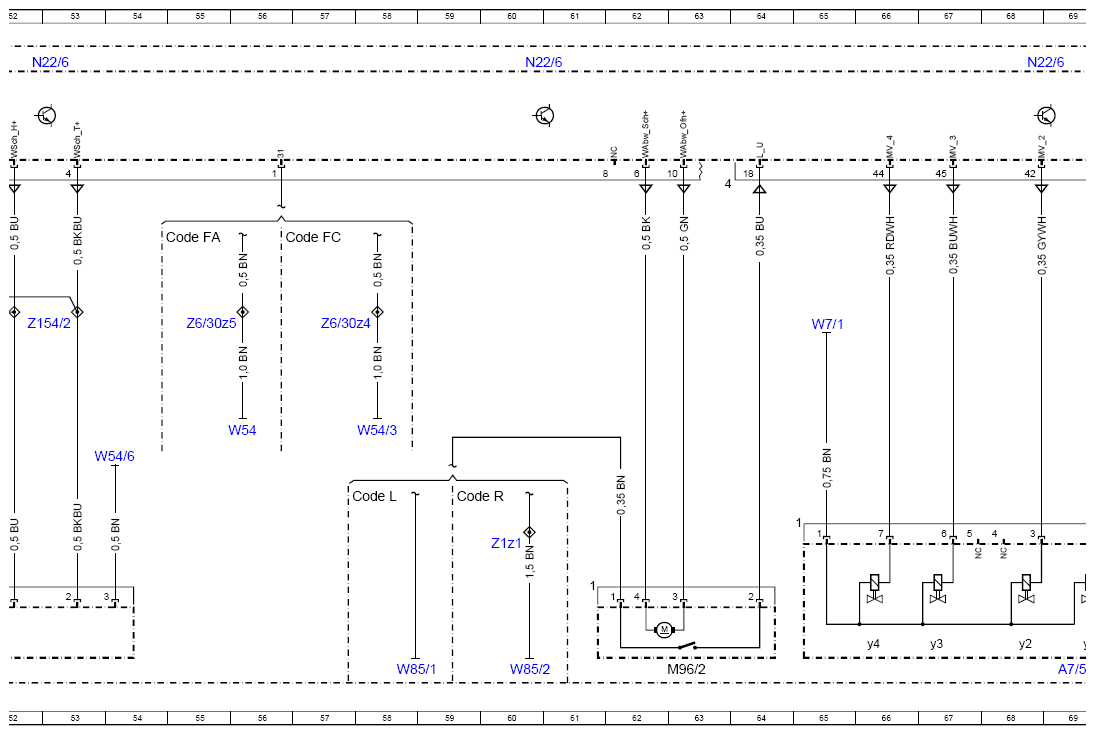

Wiring Diagram Rear Control Unit - PE54.21-P-2110-97SEB
Model 217 as of model year 2018 Control unit N22/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 121L |
| A10 | Seat belt extender on left | 104L |
| A10b1 | Left belt extender Hall sensor | 103L |
| A10m1 | Left belt extender electric motor | 104L |
| A11 | Seat belt extender on right | 106L |
| A11b1 | Right belt extender Hall sensor | 106L |
| A11m1 | Right belt extender electric motor | 107L |
| A7/5 | Soft top control hydraulic unit | 69L |
| A7/5b1 | Temperature sensor | 71K |
| A7/5m1 | Convertible top control hydraulic unit electric motor | 73K |
| A7/5y1 | Solenoid valve (PCS1) | 69K |
| A7/5y2 | Solenoid valve (TCC) | 68K |
| A7/5y3 | Solenoid valve 3 | 67K |
| A7/5y4 | Solenoid valve (PCS2) | 66K |
| A85/5 | Trunk lid lock | 28L |
| A85/5s1 | Trunk lid lock main catch switch | 28L |
| B100/2 | Left trunk partition Hall sensor | 34L |
| B100/3 | Right trunk partition Hall sensor | 35L |
| B24/16 | Trunk lid position sensor | 82L |
| CAN B | Interior CAN | 94K |
| Code 872 | Left and right rear seat heaters | 97D |
| Code FA | CABRIOLET | 4D |
| Code FA | CABRIOLET | 7A |
| Code FA | CABRIOLET | 54D |
| Code FC | COUPE | 4D |
| Code FC | COUPE | 56D |
| Code L | LEFT-HAND DRIVE | 37D |
| Code L | LEFT-HAND DRIVE | 41E |
| Code L | LEFT-HAND DRIVE | 57H |
| Code R | RIGHT-HAND DRIVE | 38D |
| Code R | RIGHT-HAND DRIVE | 41E |
| Code R | RIGHT-HAND DRIVE | 59H |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f301 | Fuse 301 | 2K |
| H4/60 | Trunk lid control warning buzzer | 80L |
| K40/5 | Rear fuse and relay module | 13L |
| K40/5 | Rear fuse and relay module | 8L |
| K40/5f406 | Fuse 406 | 7L |
| K40/5f432 | Fuse 432 | 9L |
| K40/5f445 | Fuse 445 | 11L |
| M10/5 | Left rear power window motor | 110L |
| M10/6 | Right rear power window motor | 113L |
| M18/13 | Left rear seat head restraint height adjustment motor | 75L |
| M18/13b1 | Left rear seat head restraint height adjustment Hall sensor | 74L |
| M18/14 | Right rear seat head restraint height adjustment motor | 78L |
| M18/14b1 | Right rear seat head restraint height adjustment Hall sensor | 77L |
| M24/11 | Trunk partition motor | 47L |
| M24/11b1 | Trunk partition open/closed Hall sensor | 45L |
| M24/11b2 | Trunk partition drive power transmission Hall sensor | 46L |
| M24/11x1 | Trunk partition motor electrical connector 1 | 47H |
| M24/11x2 | Trunk partition motor electrical connector 2 | 44H |
| M47/1 | Front soft top lock motor | 15L |
| M96/1 | Draft stop actuator motor | 51L |
| M96/2 | Wind deflector actuator motor | 63L |
| N22/6 | Rear control unit | 5A |
| N22/6 | Rear control unit | 13A |
| N22/6 | Rear control unit | 20A |
| N22/6 | Rear control unit | 29A |
| N22/6 | Rear control unit | 36A |
| N22/6 | Rear control unit | 44A |
| N22/6 | Rear control unit | 52A |
| N22/6 | Rear control unit | 93A |
| N22/6 | Rear control unit | 60A |
| N22/6 | Rear control unit | 68A |
| N22/6 | Rear control unit | 77A |
| N22/6 | Rear control unit | 84A |
| N22/6 | Rear control unit | 100A |
| N22/6 | Rear control unit | 108A |
| N22/6 | Rear control unit | 116A |
| S138/3 | Trunk partition switch | 91L |
| S51/3 | Left rear heated seat switch | 101L |
| S51/4 | Right rear heated seat switch | 99L |
| S84 | Soft top control switch | 87L |
| S84/1 | Left soft top "locked" limit switch | 39L |
| S84/1x1 | Left soft top "locked" switch electrical connector | 39J |
| S84/2 | Right soft top "Locked" limit switch | 42L |
| S84/26 | Left soft top compartment lid up limit switch | 32L |
| S84/27 | Left soft top compartment lid locked limit switch | 30L |
| S84/28 | Right soft top compartment lid locked limit switch | 31L |
| S84/2x1 | Right soft top "locked" switch electrical connector | 41J |
| S84/3 | Soft top "open" limit switch | 23L |
| S84/31 | Soft top closed limit switch | 22L |
| S84/34 | Soft top lock open limit switch | 17L |
| S84/35 | Soft top lock locked limit switch | 18L |
| S84/6 | Left soft top bow locked down limit switch | 21L |
| S84/7 | Right soft top bow locked down limit switch | 27L |
| S84/8 | Soft top bow up limit switch | 20L |
| S84s4 | Draft stop and wind deflector button | 88K |
| S84s5 | Power windows central operating switch | 88K |
| W54 | Right rear wheel well ground point | 56G |
| W54 | Right rear wheel well ground point | 35E |
| W54/3 | Left rear wheel well ground point | 58G |
| W54/3 | Left rear wheel well ground point | 45D |
| W54/6 | Right rear wheel well ground point 2 | 54H |
| W54/6 | Right rear wheel well ground point 2 | 5E |
| W6 | Left wheel arch trunk ground point | 30H |
| W6 | Left wheel arch trunk ground point | 34H |
| W6/1 | Left taillamp trunk ground point | 5F |
| W7 | Right wheelhouse trunk ground point | 29H |
| W7/1 | Right taillamp trunk ground point | 31H |
| W7/1 | Right taillamp trunk ground point | 65E |
| W85/1 | Driver footwell frame floor assembly ground point | 37E |
| W85/1 | Driver footwell frame floor assembly ground point | 58L |
| W85/1 | Driver footwell frame floor assembly ground point | 42E |
| W85/2 | Front passenger footwell frame floor assembly ground point | 38E |
| W85/2 | Front passenger footwell frame floor assembly ground point | 60L |
| W85/2 | Front passenger footwell frame floor assembly ground point | 42E |
| X23/3 | Soft top/vehicle interior electrical connector | 14H |
| X23/3 | Soft top/vehicle interior electrical connector | 14F |
| X23/3 | Soft top/vehicle interior electrical connector | 26F |
| X242/1 | Left rear sidewall cover electrical connector | 100H |
| X242/2 | Right rear sidewall cover electrical connector | 98H |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 94L |
| X77 | Rear backrest head restraint release electrical connector | 74H |
| Z154/1 | Draft stop UP connector sleeve | 52E |
| Z154/2 | Draft stop DOWN connector sleeve | 53E |
| Z1z1 | Connector sleeve 2 in wiring harness | 60J |
| Z6/30z3 | Circuit 31 connector sleeve | 45E |
| Z6/30z4 | Circuit 31 connector sleeve | 57E |
| Z6/30z5 | Circuit 31 connector sleeve | 35G |
| Z6/30z5 | Circuit 31 connector sleeve | 55E |
| Z61/3z1 | Hall sensor ground connection connector sleeve | 25F |
