Connector Separation Point Wiring Diagram - PE54.18-P-2300-97SEM
Model 217 up to model year 2018 X122/8(1), X138/1(2), X138/6(1)
Model 222 up to model year 2018 X122/8(1), X138/1(2), X138/6(1)

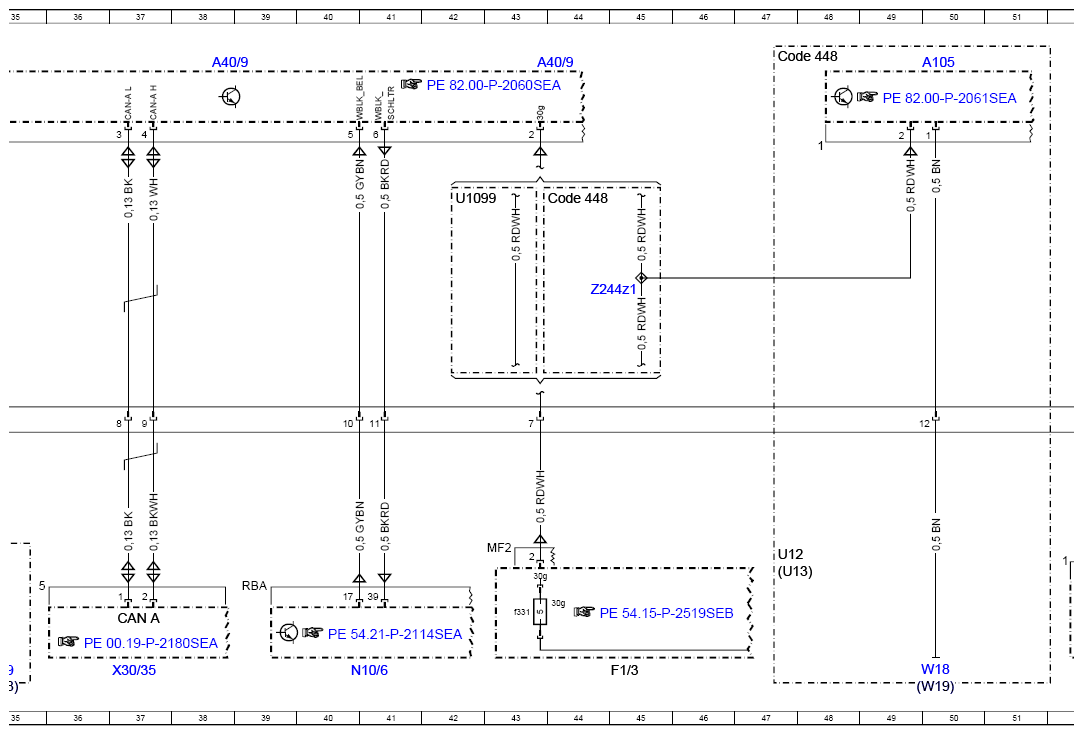

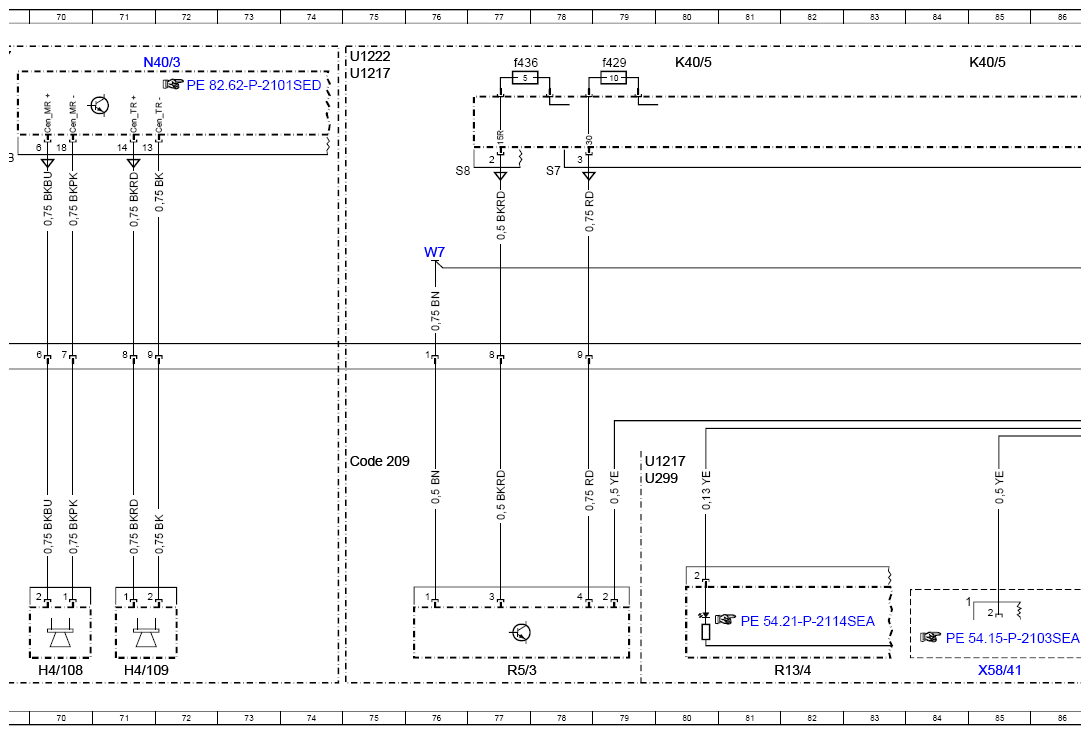

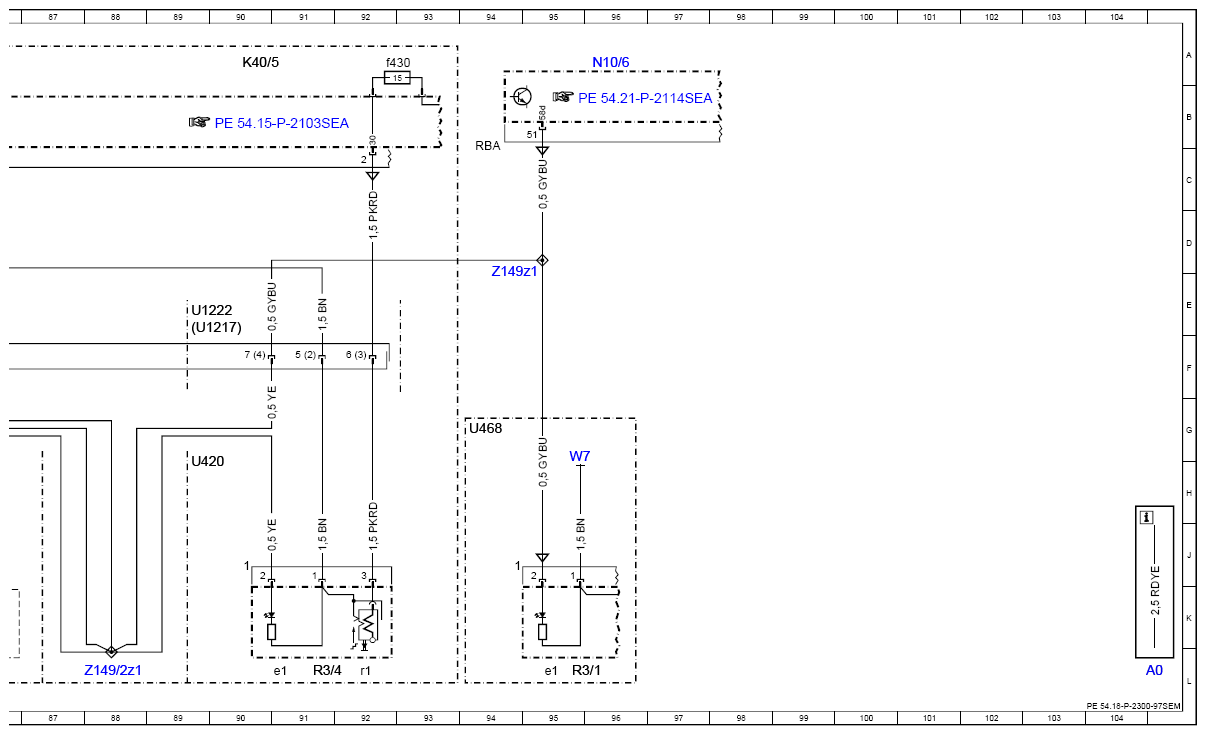

| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 105L |
| A105 | Touchpad | 50A |
| A2/60 | Center console KEYLESS-GO antenna | 52A |
| A40/9 | Audio/COMAND control panel | 38A |
| A40/9 | Audio/COMAND control panel | 44A |
| A70/1 | Analog clock | 6L |
| CAN A | Telematics CAN | 37K |
| Code 209 | Temperature-controlled cup holder | 75H |
| Code 448 | Touchpad | 44C |
| Code 448 | Touchpad | 47A |
| Code 877 | Ambiance illumination | 55A |
| Code 877 | Ambiance illumination | 11A |
| Code 877 | Ambiance illumination | 7G |
| Code 877 | Ambiance illumination | 27A |
| Code 877 | Ambiance illumination | 60A |
| E13/3 | Stowage compartment illumination | 57A |
| E43/19 | Passenger-side interior ambiance illumination | 14L |
| E43/20 | Passenger-side exterior ambiance illumination | 18L |
| E43/29 | Left rear center console ambiance illumination | 63L |
| E43/30 | Right rear center console ambiance illumination | 67L |
| F1/3 | Right A-pillar fuse box | 45L |
| F1/3f331 | Fuse 331 | 43K |
| H4/108 | Center console tweeter | 70L |
| H4/109 | Center console midrange speaker | 71L |
| K40/5 | Rear fuse and relay module | 80A |
| K40/5 | Rear fuse and relay module | 85A |
| K40/5 | Rear fuse and relay module | 90A |
| K40/5f429 | Fuse 429 | 79A |
| K40/5f430 | Fuse 430 | 92A |
| K40/5f436 | Fuse 436 | 77A |
| K40/6 | Left fuse and relay module | 5A |
| K40/6f206 | Fuse 206 | 4A |
| N10/6 | Front SAM control unit | 14A |
| N10/6 | Front SAM control unit | 41L |
| N10/6 | Front SAM control unit | 96A |
| N10/8 | Rear SAM control unit | 64A |
| N22/1 | Climate control control unit | 23A |
| N40/3 | Sound system amplifier control unit | 71A |
| N69/5 | KEYLESS-GO control unit | 54L |
| R13/4 | Right front backrest heated cushion | 82L |
| R3/1 | Cigarette lighter with ashtray illumination, rear | 95L |
| R3/1e1 | Illumination | 95L |
| R3/4 | Cigarette lighter with rear center console illumination | 91L |
| R3/4e1 | Illumination | 91L |
| R3/4r1 | Heating element | 92L |
| R41/7 | Left center air vent potentiometer | 20L |
| R41/8 | Right center air vent potentiometer | 22L |
| R5/3 | Rear cup holder | 77L |
| U1099 | Valid without code 448 Touchpad | 42C |
| U12 | Valid for left-hand drive vehicles | 34J |
| U12 | Valid for left-hand drive vehicles | 47J |
| U1217 | Valid for model series 217 | 69A |
| U1217 | Valid for model series 217 | 79H |
| U1217 | Valid for model series 217 | 89E |
| U1217 | Valid for model series 217 | 75A |
| U1222 | Valid for model series 222 | 2F |
| U1222 | Valid for model series 222 | 75A |
| U1222 | Valid for model series 222 | 89E |
| U13 | Valid for right-hand drive vehicles | 34J |
| U13 | Valid for right-hand drive vehicles | 47J |
| U299 | Valid for model 222.9 | 79H |
| U394 | Valid without code 877 Ambiance illumination | 6G |
| U394 | Valid without code 877 Ambiance illumination | 58A |
| U420 | Valid for rear passenger compartment center console cigarette lighter | 89H |
| U468 | Valid for cigarette lighter with ashtray illumination, rear | 94G |
| W18 | Left front seat crossmember ground point | 35L |
| W18 | Left front seat crossmember ground point | 50L |
| W19 | Right front seat crossmember ground point | 35L |
| W19 | Right front seat crossmember ground point | 50L |
| W34 | Left footwell ground point | 7A |
| W7 | Right wheelhouse trunk ground point | 66D |
| W7 | Right wheelhouse trunk ground point | 76D |
| W7 | Right wheelhouse trunk ground point | 95H |

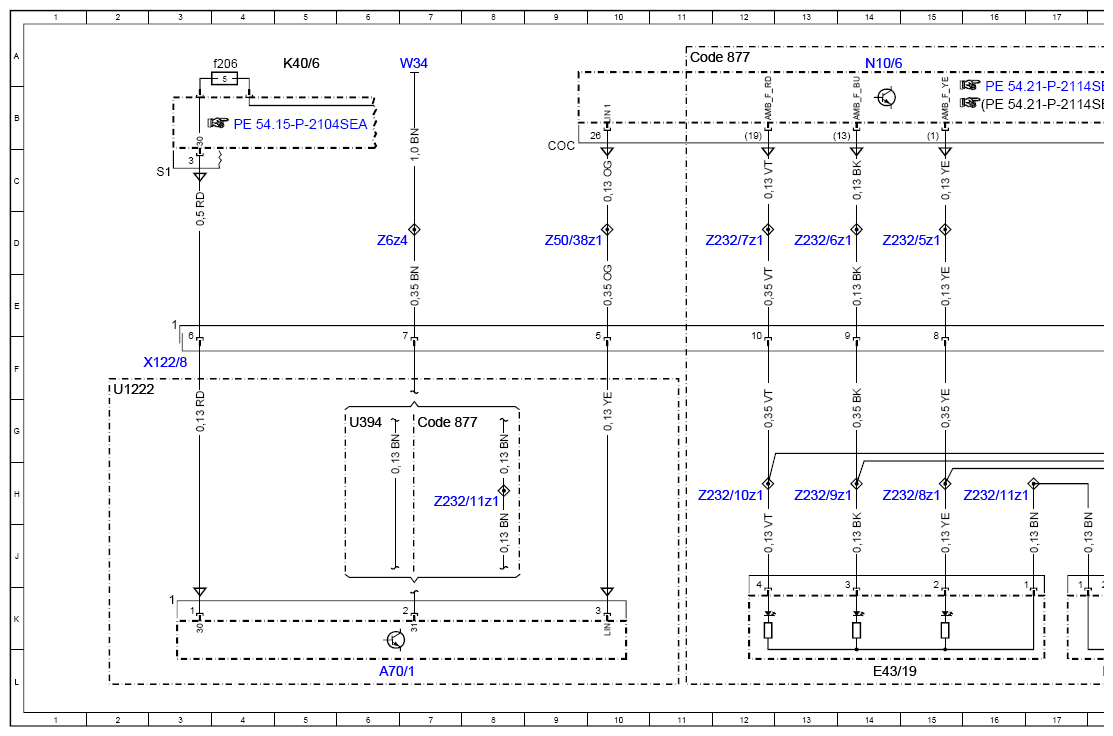

| X122/8 | Center vent/ambiance illumination electronics electrical connector | 3F |

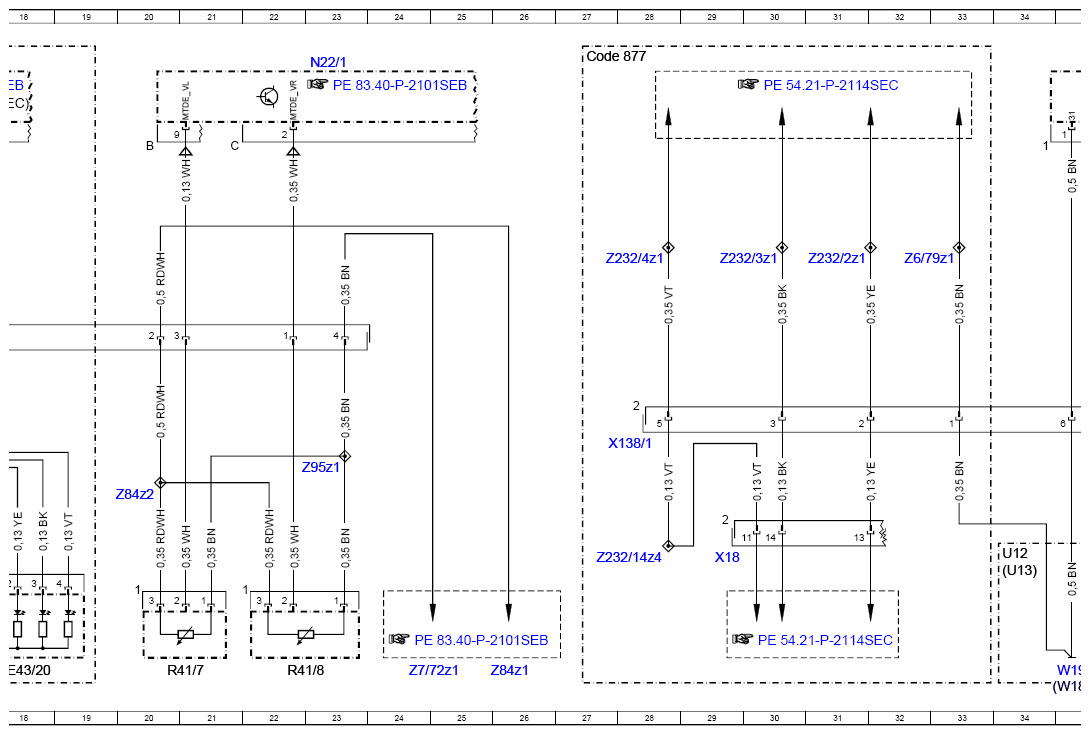

| X138/1 | Front center console electrical connector | 28G |

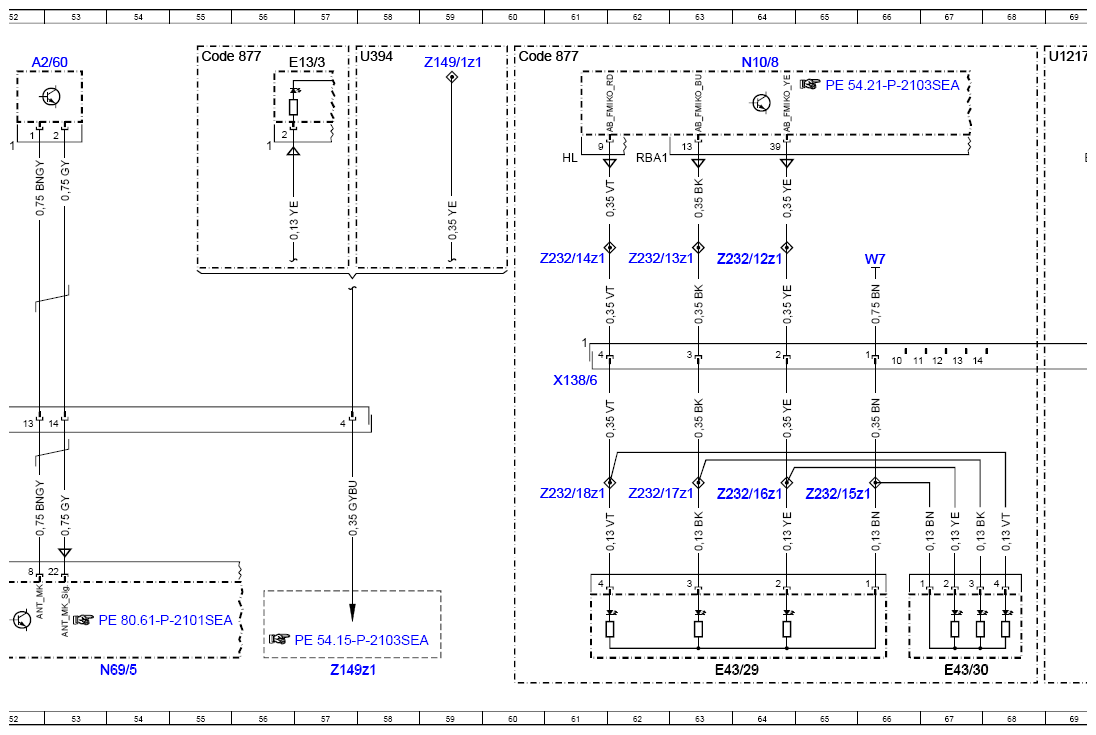

| X138/6 | Rear center console electrical connector | 61F |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 29J |
| X30/35 | Telematics CAN (CAN A) potential distributor electrical connector | 37L |
| X58/41 | Left rear center console 12V socket | 85L |
| Z149/1z1 | Front center console comfort switch and controls illumination connector sleeve | 59A |
| Z149/2z1 | Center console wiring harness connector sleeve, circuit 58d | 88L |
| Z149z1 | Connector sleeve, cigarette lighter with ashtray illumination, rear | 57L |
| Z149z1 | Connector sleeve, cigarette lighter with ashtray illumination, rear | 94E |
| Z232/10z1 | Passenger-side ambiance illumination connector sleeve (red) | 12H |
| Z232/11z1 | Circuit 31 connector sleeve | 16H |
| Z232/11z1 | Circuit 31 connector sleeve | 8H |
| Z232/12z1 | LED K1 ambiance illumination connector sleeve (yellow) | 64D |
| Z232/13z1 | LED K2 ambiance illumination connector sleeve (blue) | 62D |
| Z232/14z1 | LED K3 ambiance illumination connector sleeve (red) | 61D |
| Z232/14z4 | LED K3 ambiance illumination connector sleeve (red) | 28J |
| Z232/15z1 | Circuit 31 connector sleeve | 65H |
| Z232/16z1 | Rear passenger compartment center console ambiance illumination connector sleeve (yellow) | 64H |
| Z232/17z1 | Rear passenger compartment center console ambiance illumination connector sleeve (blue) | 62H |
| Z232/18z1 | Rear passenger compartment center console ambiance illumination connector sleeve (red) | 61H |
| Z232/2z1 | Center console ambiance illumination connector sleeve (yellow) | 31D |
| Z232/3z1 | Center console ambiance illumination connector sleeve (blue) | 30D |
| Z232/4z1 | Center console ambiance illumination connector sleeve (red) | 28D |
| Z232/5z1 | Cockpit ambiance illumination connector sleeve (yellow) | 15D |
| Z232/6z1 | Cockpit ambiance illumination connector sleeve (blue) | 13D |
| Z232/7z1 | Cockpit ambiance illumination connector sleeve (red) | 12D |
| Z232/8z1 | Passenger-side ambiance illumination connector sleeve (yellow) | 15H |
| Z232/9z1 | Passenger-side ambiance illumination connector sleeve (blue) | 13H |
| Z244z1 | Touchpad terminal 30g connector sleeve | 45E |
| Z50/38z1 | Instrument panel LIN connector sleeve | 9D |
| Z6/79z1 | Circuit 31 connector sleeve | 32D |
| Z6z4 | Circuit 31 connector sleeve | 6D |
| Z7/72z1 | Sensor ground connector sleeve | 24L |
| Z84z1 | Connector sleeve 5 V climate control potentiometer, left and right side air vent | 26L |
| Z84z2 | Connector sleeve 5 V climate control potentiometer, left and right side air vent | 20H |
| Z95z1 | Center air vents circuit 31 connector sleeve | 23H |
