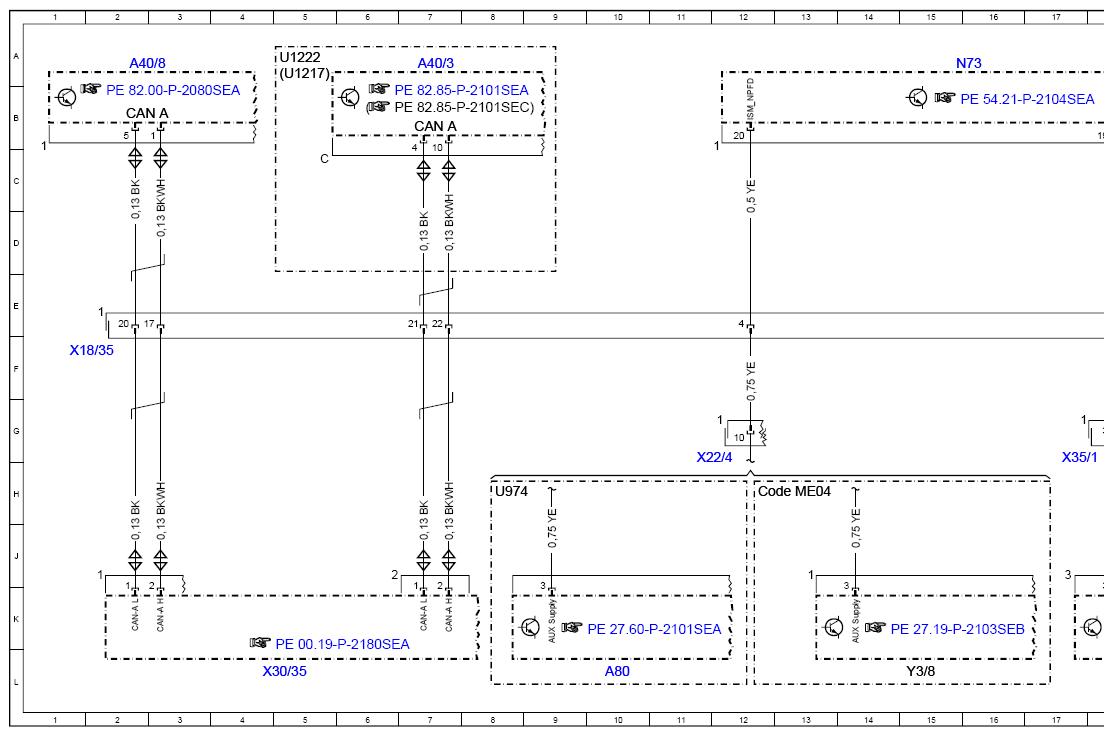

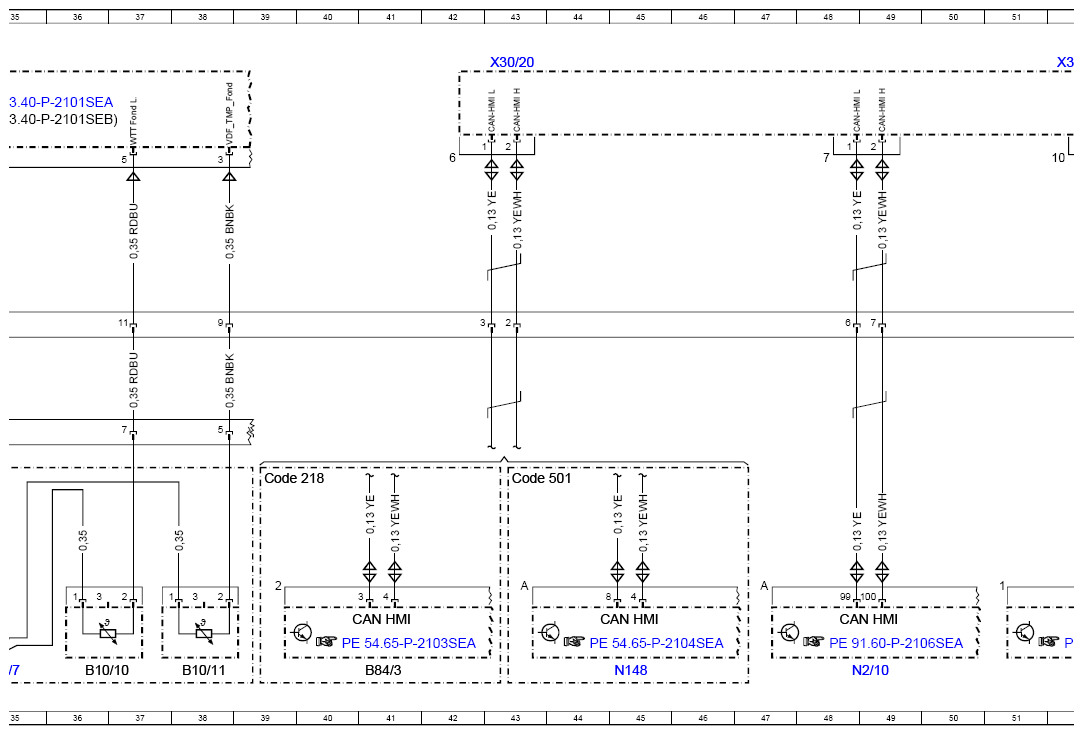

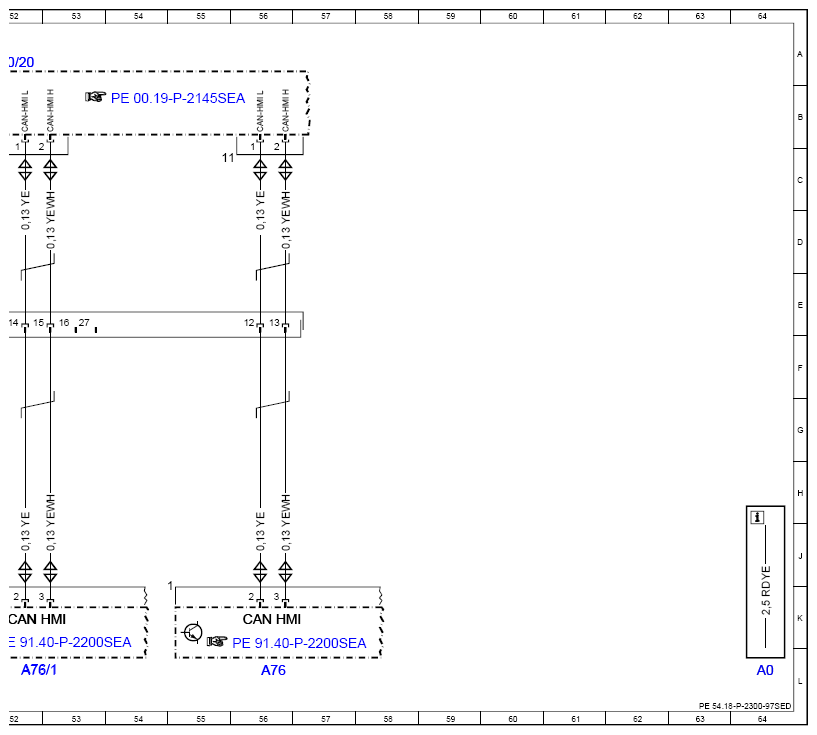

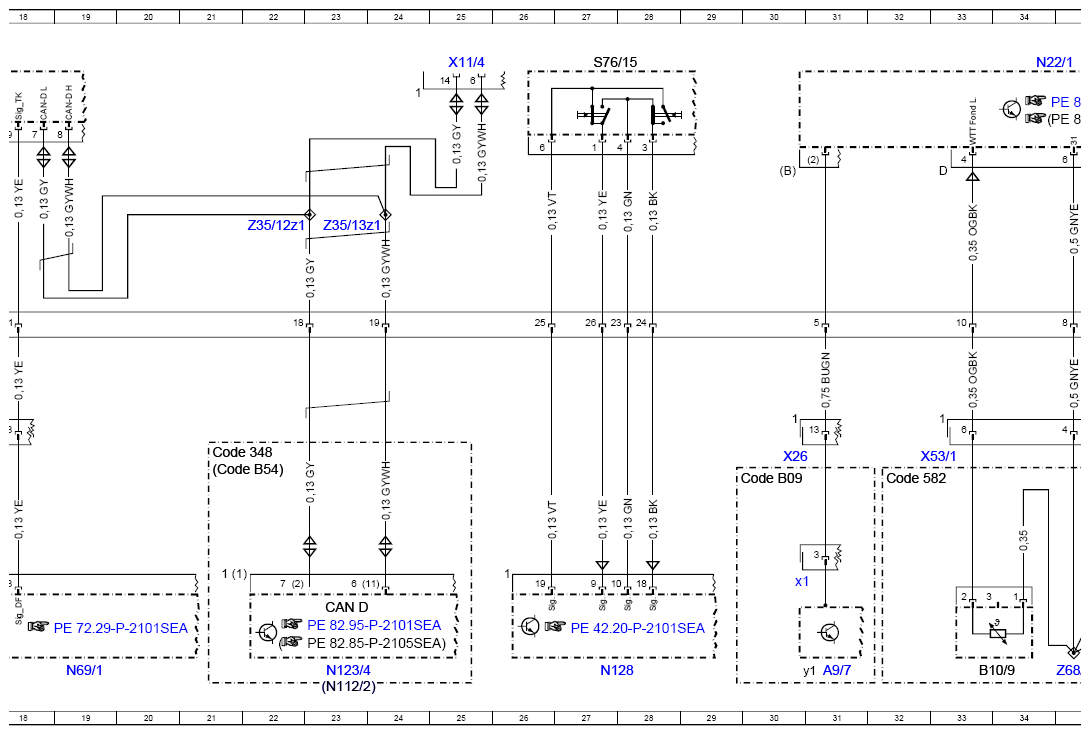

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97SED
Model 217 up to model year 2018 X18/35(1)
Model 222 up to model year 2018 X18/35(1)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A40/3 | COMAND control unit | 7A |
| A40/8 | Audio/COMAND display | 2A |
| A76 | Left front reversible emergency tensioning retractor | 56L |
| A76/1 | Right front reversible emergency tensioning retractor | 52L |
| A80 | Intelligent servo module for DIRECT SELECT | 10L |
| A9/7 | Refrigerant compressor with magnetic clutch | 31L |
| A9/7x1 | Electrical connector for refrigerant compressor with magnetic clutch | 30K |
| A9/7y1 | Refrigerant compressor regulation valve | 31L |
| B10/10 | Right rear air conditioning heat exchanger temperature sensor | 36L |
| B10/11 | Rear air conditioning evaporator temperature sensor | 38L |
| B10/9 | Left rear air conditioning heat exchanger temperature sensor | 33L |
| B84/3 | Backup camera | 41L |
| CAN A | Telematics CAN | 7B |
| CAN A | Telematics CAN | 2B |
| CAN D | Diagnostic CAN | 23K |
| CAN HMI | User interface CAN | 41K |
| CAN HMI | User interface CAN | 45K |
| CAN HMI | User interface CAN | 48K |
| CAN HMI | User interface CAN | 52K |
| CAN HMI | User interface CAN | 56K |
| Code 218 | Backup camera | 39H |
| Code 348 | Emergency call/assistance system | 21G |
| Code 501 | 360 degree camera | 43H |
| Code 582 | Air conditioning in rear | 32H |
| Code B09 | Refrigerant compressor with magnetic clutch | 29H |
| Code B54 | Live Traffic Information | 21H |
| Code ME04 | Mild hybrid drive | 12H |
| N112/2 | Telematics services communication module | 23L |
| N123/4 | Emergency call system control unit | 23L |
| N128 | Electric parking brake control unit | 27L |
| N148 | 360° camera control unit | 45L |
| N2/10 | Supplemental restraint system control unit | 49L |
| N22/1 | Climate control control unit | 34A |
| N69/1 | Left front door control unit | 19L |
| N73 | Electronic ignition switch control unit | 16A |
| S76/15 | Electric parking brake switch | 27A |
| U1217 | Valid for model series 217 | 5A |
| U1222 | Valid for model series 222 | 5A |
| U974 | Not valid for hybrid drive | 8H |
| X11/4 | Diagnostic connector | 25A |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 2F |
| X22/4 | Transmission/frame floor assembly connecting point | 12H |
| X26 | Interior and engine wiring harness electrical connector | 30H |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 43A |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 52A |
| X30/35 | Telematics CAN (CAN A) potential distributor electrical connector | 5L |
| X35/1 | Left front door electrical connector | 17H |
| X53/1 | Air conditioning electrical connector | 33H |
| Y3/8 | Fully integrated transmission control control unit | 15L |
| Z35/12z1 | Diagnostic CAN (CAN D) low connector sleeve | 22D |
| Z35/13z1 | Diagnostic CAN (CAN D) high connector sleeve | 23D |
| Z68/7 | Connector sleeve, climate control sensor ground, rear | 35L |
