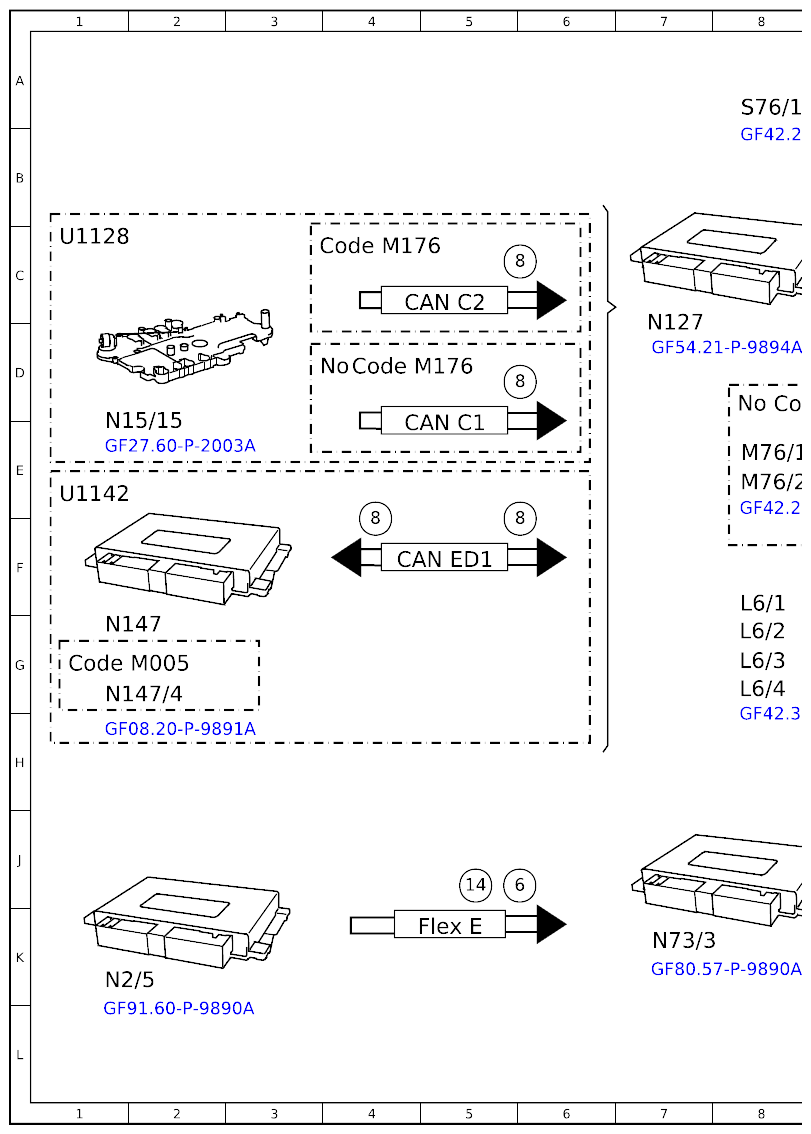

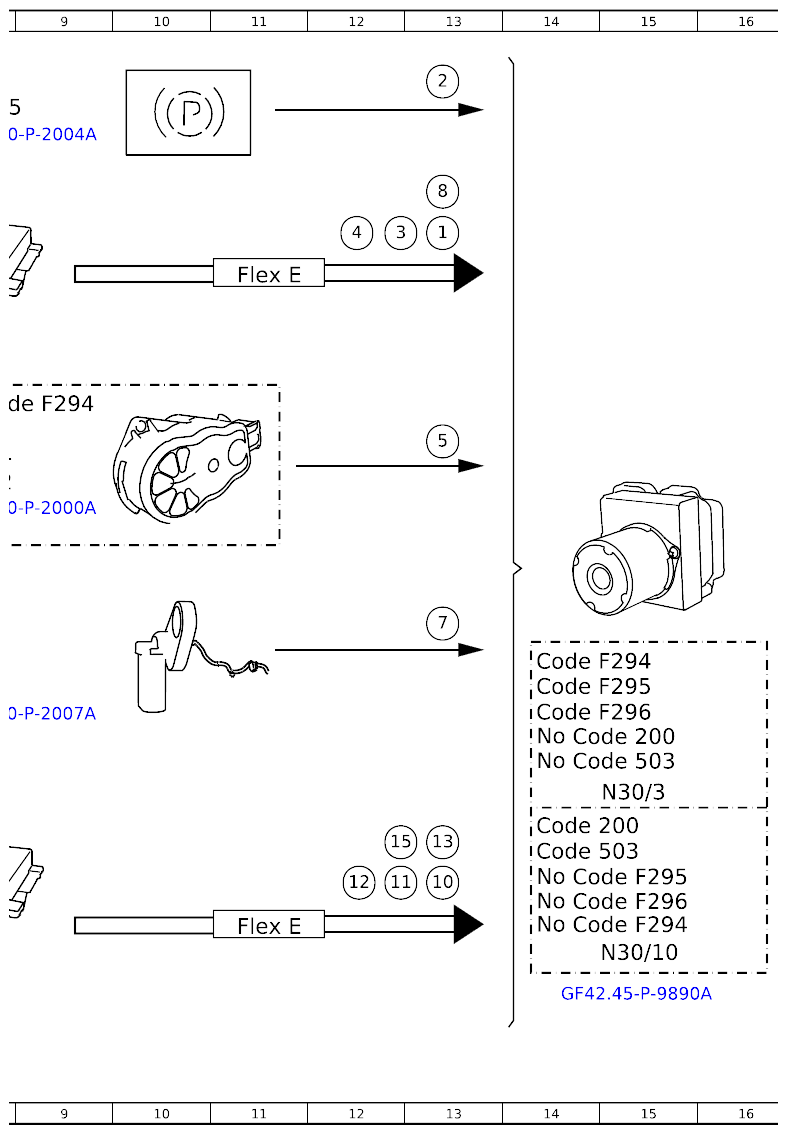

Function Schematic For Electric Parking Brake Variables - PE42.20-P-2500-97B
Model 223, 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 13C |
| 10 | Door rotary tumbler switch, status | 13J |
| 11 | Trunk lid/liftgate rotary tumbler switch, status | 12J |
| 12 | Circuit 87, status | 12J |
| 13 | Dynamometer mode, status | 13J |
| 14 | Seat belt buckle switch, status | 5J |
| 15 | Selector lever position, status | 12J |
| 16 | Brake lights, request | 18H |
| 17 | ESP®, status | 19G |
| 18 | Instrument cluster, message | 18G |
| 18 | Instrument cluster, message | 24H |

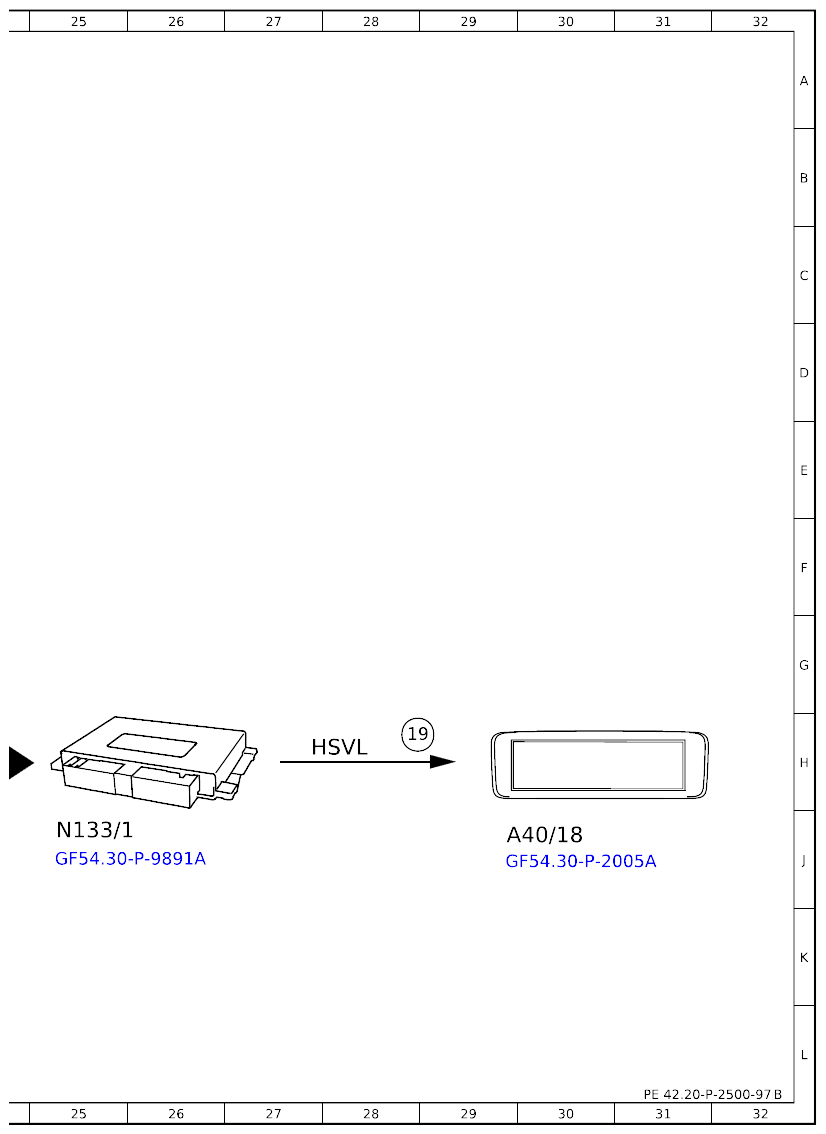

| 19 | Image data, signal | 28H |
| 2 | Electric parking brake switch, status | 13A |
| 3 | Drivetrain operational, signal | 12C |
| 4 | Engine running, signal | 12C |
| 5 | Parking brake, status | 13E |
| 5 | Parking brake, status | 19H |
| 6 | Speed, turn rate and lateral acceleration, signal | 5J |
| 7 | Wheel speed, signal | 18H |
| 7 | Wheel speed, signal | 13G |
| 8 | Gear range, status | 13B |
| 8 | Gear range, status | 5C |
| 8 | Gear range, status | 5D |
| 8 | Gear range, status | 5F |
| 8 | Gear range, status | 4F |

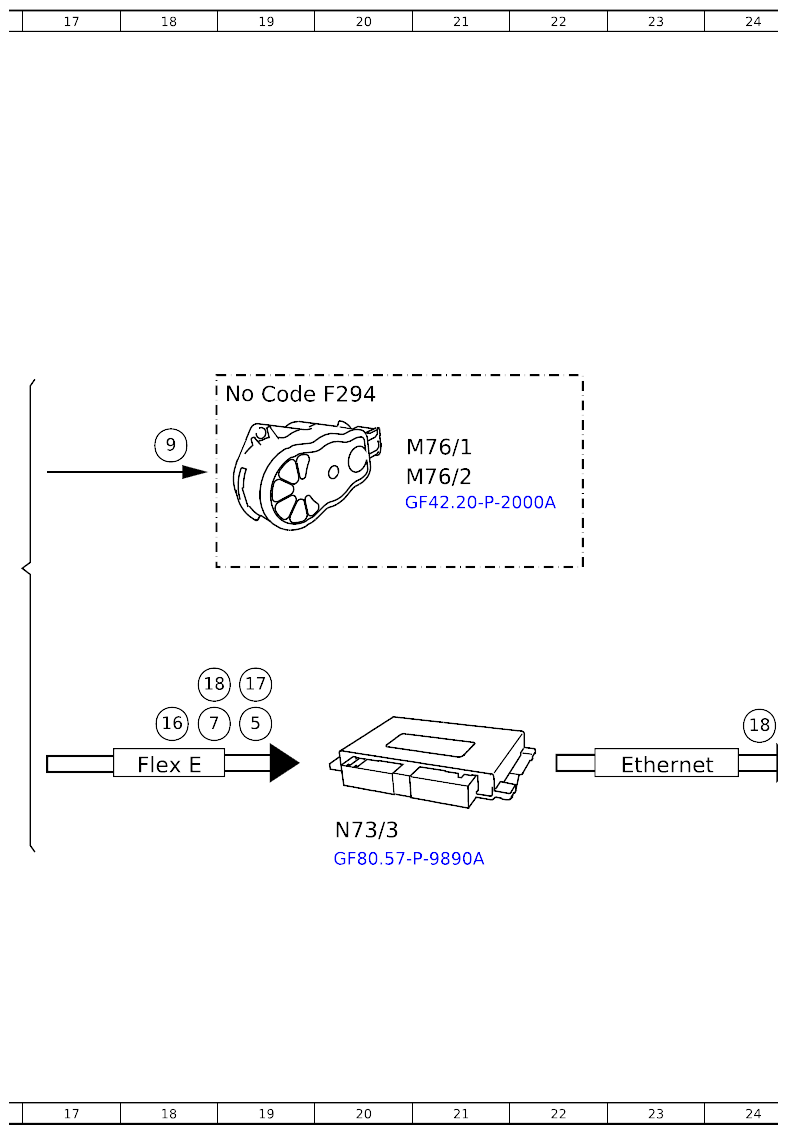

| 9 | Electric parking brake actuator motor, actuation | 18E |
| A40/18 | Instrument cluster display | 29J |
| CAN C1 | CAN 1 for drive | 5E |
| CAN C2 | CAN 2 for drive | 5C |
| CAN ED1 | Electric drive CAN | 5F |
| Code 200 | Conditionally automated driving | 14J |
| Code 200 | Conditionally automated driving | 14H |
| Code 503 | Pre-installation for Remote Parking Pilot | 14H |
| Code 503 | Pre-installation for Remote Parking Pilot | 14J |
| Code F294 | Model series 294 | 19D |
| Code F294 | Model series 294 | 8D |
| Code F294 | Model series 294 | 14K |
| Code F294 | Model series 294 | 14G |
| Code F295 | Model series 295 | 14G |
| Code F295 | Model series 295 | 14J |
| Code F296 | Model series 296 | 14H |
| Code F296 | Model series 296 | 14K |
| Code M005 | 4MATIC | 1G |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 3C |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 4D |
| Ethernet | Ethernet | 23H |
| Flex E | Chassis FlexRay | 11C |
| Flex E | Chassis FlexRay | 18H |
| Flex E | Chassis FlexRay | 5K |
| Flex E | Chassis FlexRay | 11K |
| HSVL | High-speed video link | 28H |
| L6/1 | Left front axle rpm sensor | 8F |
| L6/2 | Right front axle rpm sensor | 8G |
| L6/3 | Left rear axle rpm sensor | 8G |
| L6/4 | Right rear axle rpm sensor | 8G |
| M76/1 | Left electric parking brake actuator motor | 20E |
| M76/1 | Left electric parking brake actuator motor | 8E |
| M76/2 | Right electric parking brake actuator motor | 20E |
| M76/2 | Right electric parking brake actuator motor | 8E |
| N127 | Drivetrain control unit | 7D |
| N133/1 | Instrument cluster control unit | 25J |
| N147 | Power electronics control unit | 1G |
| N147/4 | Power electronics control unit | 1G |
| N15/15 | Fully integrated transmission control electric controller unit | 1E |
| N2/5 | Supplemental restraint system control unit | 1K |
| N30/10 | Electronic Stability Program control unit | 15K |
| N30/3 | Electronic Stability Program control unit | 15H |
| N73/3 | Electronic ignition switch control unit | 20J |
| N73/3 | Electronic ignition switch control unit | 7K |
| S76/15 | Electric parking brake switch | 8A |
| U1128 | Valid for combustion engine | 1C |
| 111142 | Valid for electric vehicle | 1E |
