Function Schematic, Actuate Reversing Light - PE82.10-P-2513-97E
Model 192, 206, 214, 223, 232, 236, 254, 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Reverse gear, status | 7E |
| 2 | Backup lamp, request | 13F |
| 3 | Backup lamp, actuation | 18G |
| 3 | Backup lamp, actuation | 17D |
| CAN B1 | CAN 1 for vehicle interior | 11F |
| Code 550 | Trailer hitch | 14G |
| Code F206 | Model series 206 | 22E |
| Code F206 | Model series 206 | 22C |
| Code F223 | Model series 223 | 20H |
| Code F223 | Model series 223 | 20G |
| Code F223 | Model series 223 | 22E |
| Code F223 | Model series 223 | 22D |
| Code F254 | Model series 254 | 22E |
| Code F254 | Model series 254 | 22D |

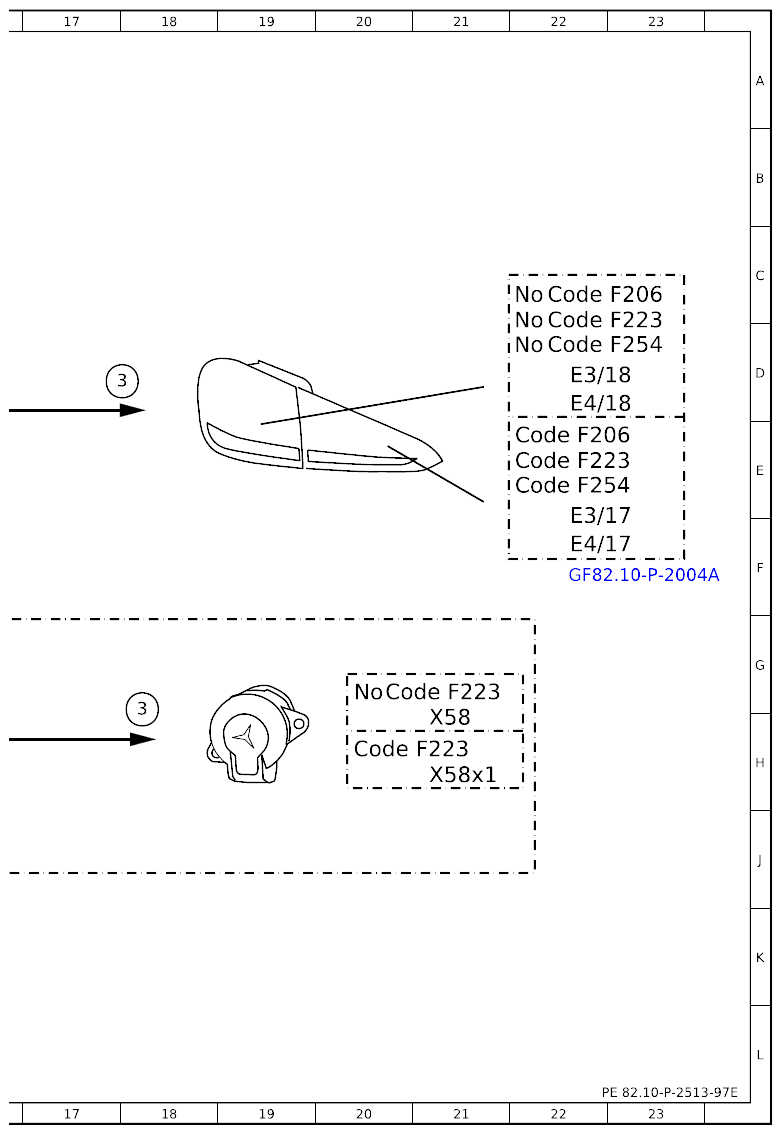

| E3/17 | Inner left rear lamp unit | 22F |
| E3/18 | Outer left rear lamp unit | 22D |
| E4/17 | Inner right rear lamp unit | 22F |
| E4/18 | Outer right rear lamp unit | 22D |
| Ethernet | Ethernet | 5F |
| N10/6 | Front signal acquisition and actuation module control unit | 8F |

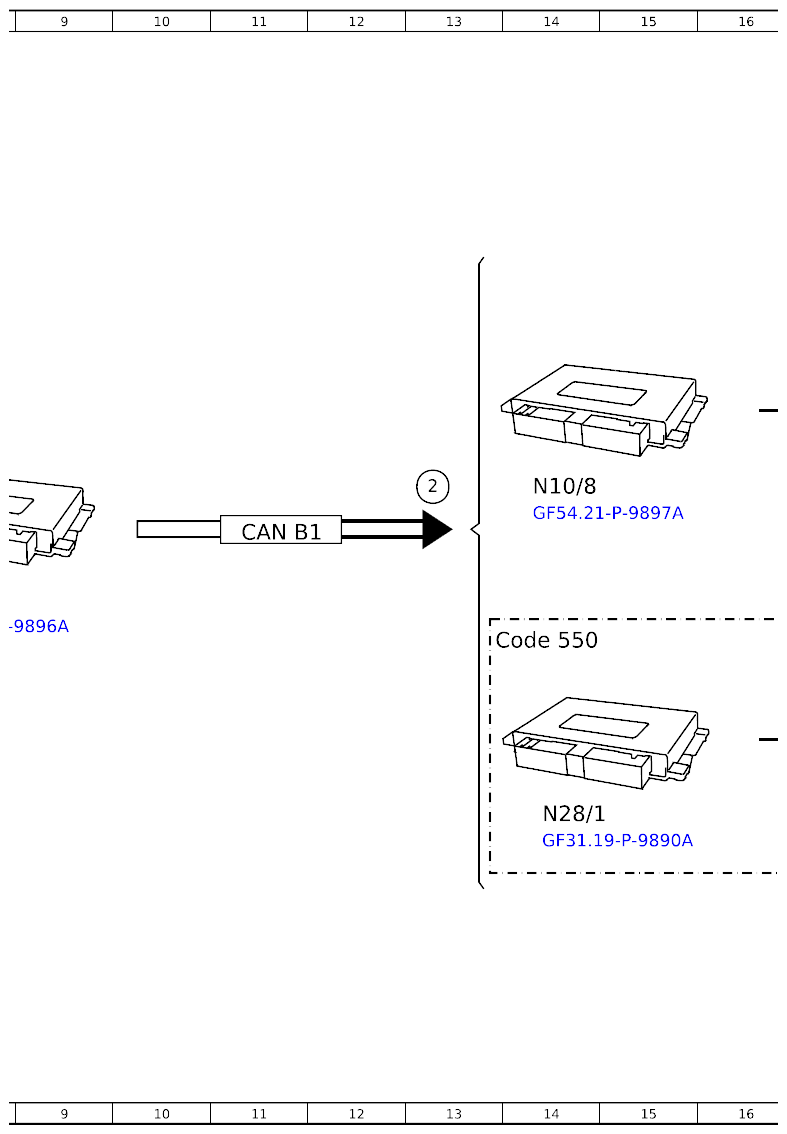

| N10/8 | Rear signal acquisition and actuation module control unit | 14E |
| N28/1 | Trailer recognition control unit | 14J |

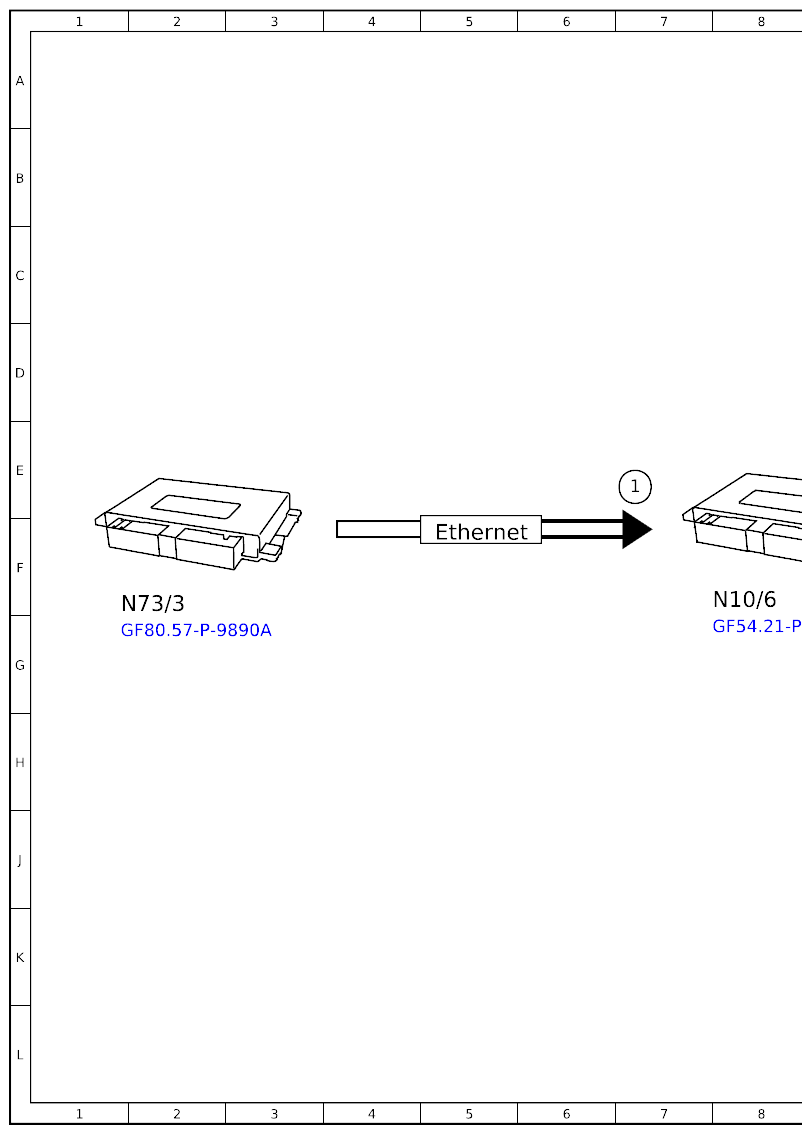

| N73/3 | Electronic ignition switch control unit | 1F |
| X58 | Trailer socket | 21H |
| X58x1 | Trailer socket | 21H |
