Remove/Install Crossmember Under Instrument Panel - AR68.10-P-1120SG
Model 223
with code Z07 (B7 armoring on special protection version)
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Remove/install | |||
| 1 | Remove windshield wiper system. | AR82.30-P-0001S | |
| 2 | Remove instrument panel. | AR68.10-P-1000S | |
| 3 | Remove steering column tube. | AR46.10-P-0400S | |
| 4 | Remove ionizer. | Model 223 with code P21 (Air quality package) with code Z07 (B7 armoring on special protection version) |
AR83.40-P-0150S |
| 5 | Remove all dampings in area of crossmember (1). | ||

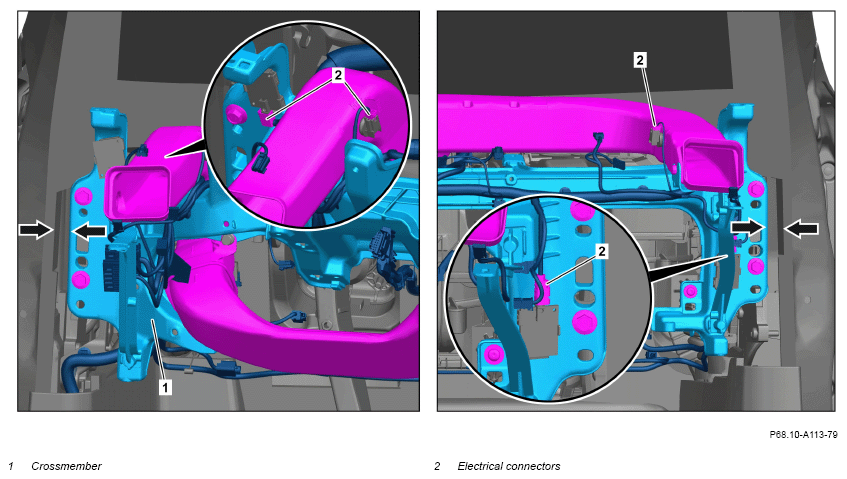

| 6 | Release and disconnect electrical connectors (2). | ||

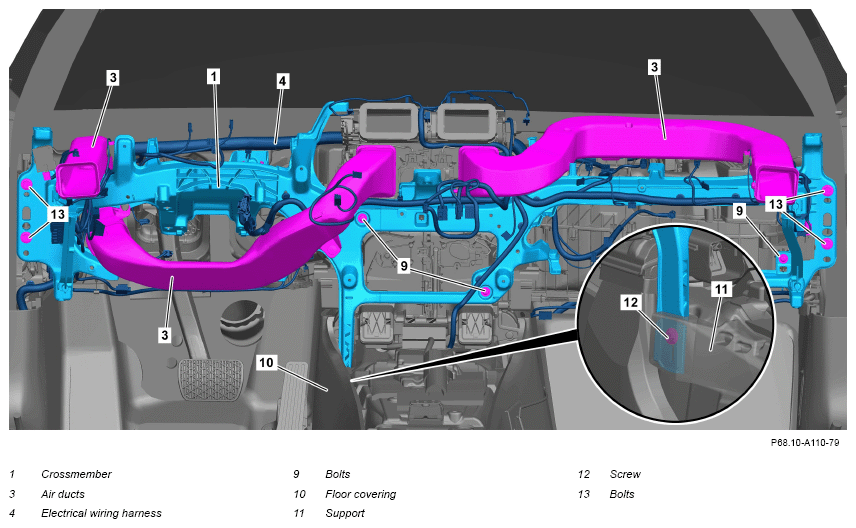

| 7 | Remove air ducts (3). | Fig 1 | |
| 8 | Remove electrical wiring harness (4) from crossmember (1). | ||
| Fig 1 | |||
| 9 | Mark installation position of crossmember (1) relative to armor plates at A-pillars (arrows). | ||

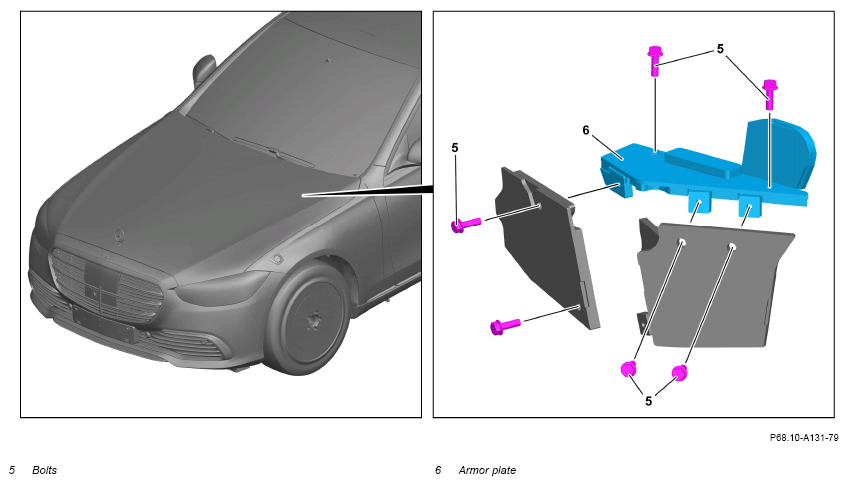

| 10 | Unscrew bolts (5) and remove armor plate (6). | *BA62.25-P-1005-01B | |

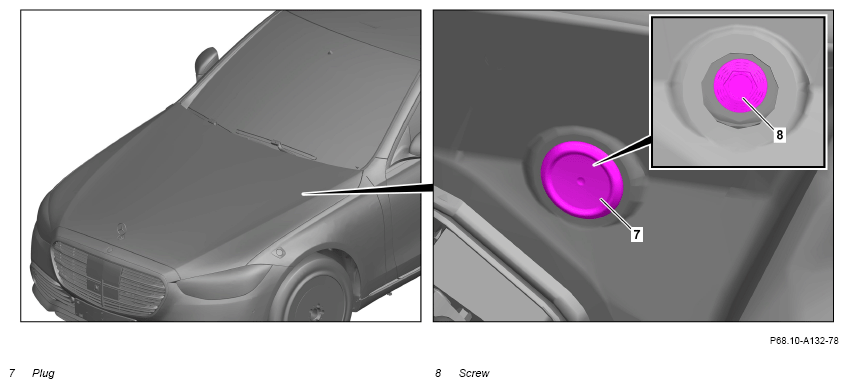

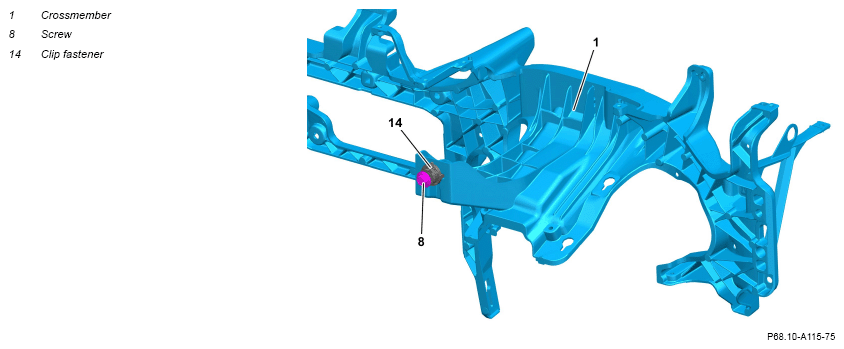

| 11 | Remove stop plug (7) and unscrew screw (8). | Installation position of crossmember (1) will otherwise be changed. |
|
| *BA68.10-P-1002-02D | |||
| 12 | Remove screws (9). | ||
| 13 | Fold floor covering (10) in driver footwell to side, remove support (11) and unscrew screw (12)./ | *BA68.10-P-1003-02D | |
| 14 | Unscrew bolts (13). | *BA68.10-P-1001-02D | |
| 15 | Remove crossmember (1) from the vehicle. | ||
| 16 | Install in the reverse order. |
FIREWALL
| Number | Designation | Model 223 | ||
|---|---|---|---|---|
| BA62.25-P-1005-01B | Bolt, firewall guard plate to body shell | M8 | Nm | 28 |
CROSSMEMBER BELOW INSTRUMENT PANEL
| Number | Designation | Model 223 | |
|---|---|---|---|
| BA68.10-P-1001-02D | Screw/bolt, crossmember to A-pillar | Nm | 25 |
CROSSMEMBER BELOW INSTRUMENT PANEL
| Number | Designation | Model 223 | |
|---|---|---|---|
| BA68.10-P-1002-02D | Screw/bolt, crossmember to firewall below windshield | Nm | 25 |
CROSSMEMBER BELOW INSTRUMENT PANEL
| Number | Designation | Model 223 | |
|---|---|---|---|
| BA68.10-P-1003-02D | Screw/bolt, crossmember strut to transmission tunnel | Nm | 25 |
