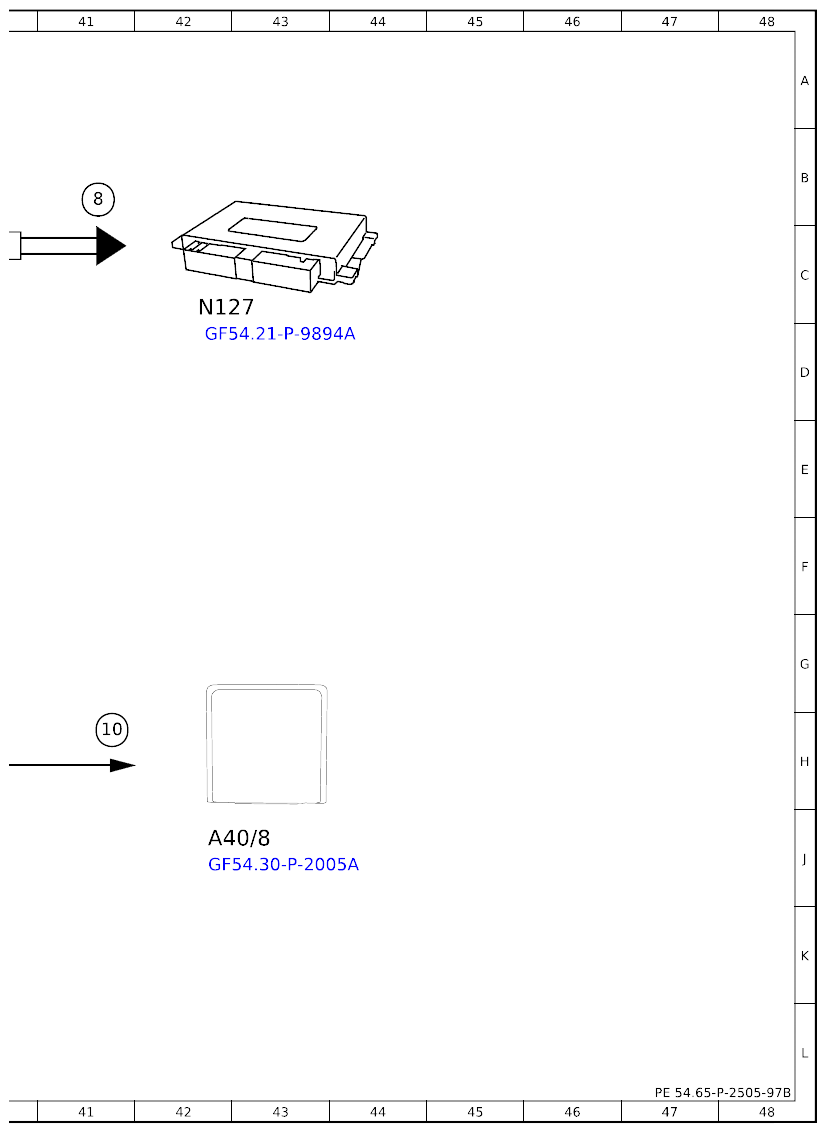

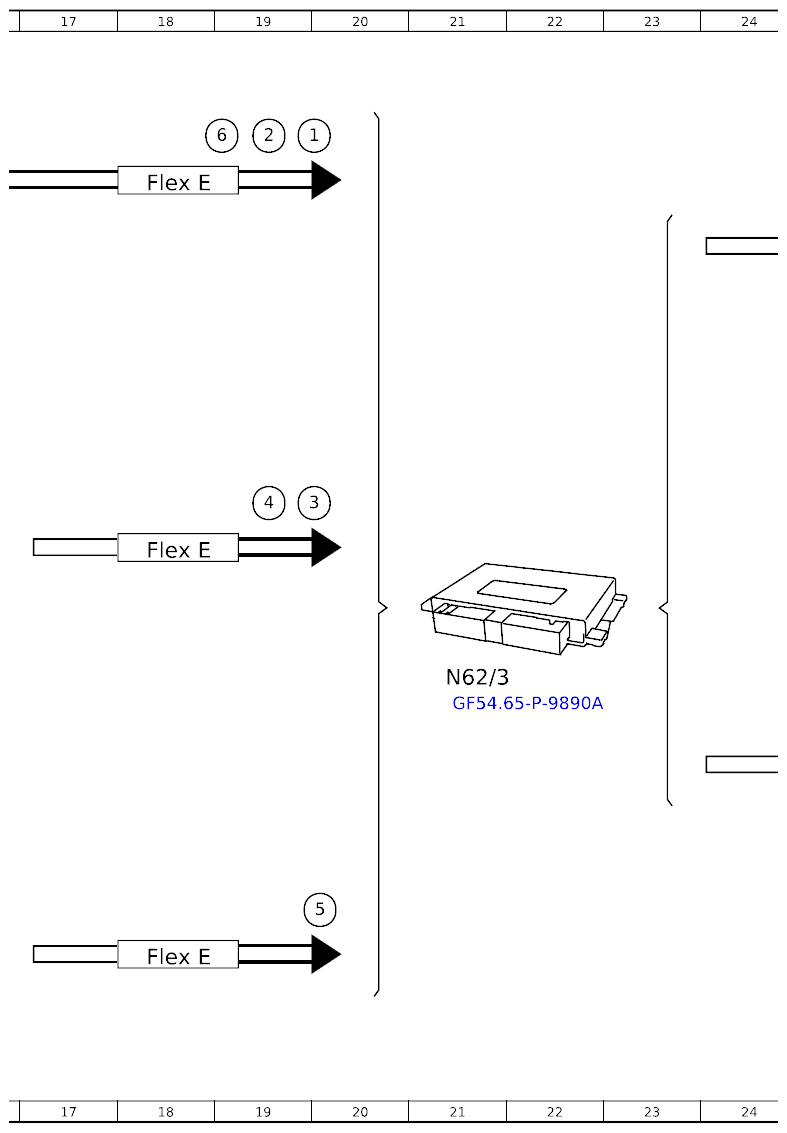

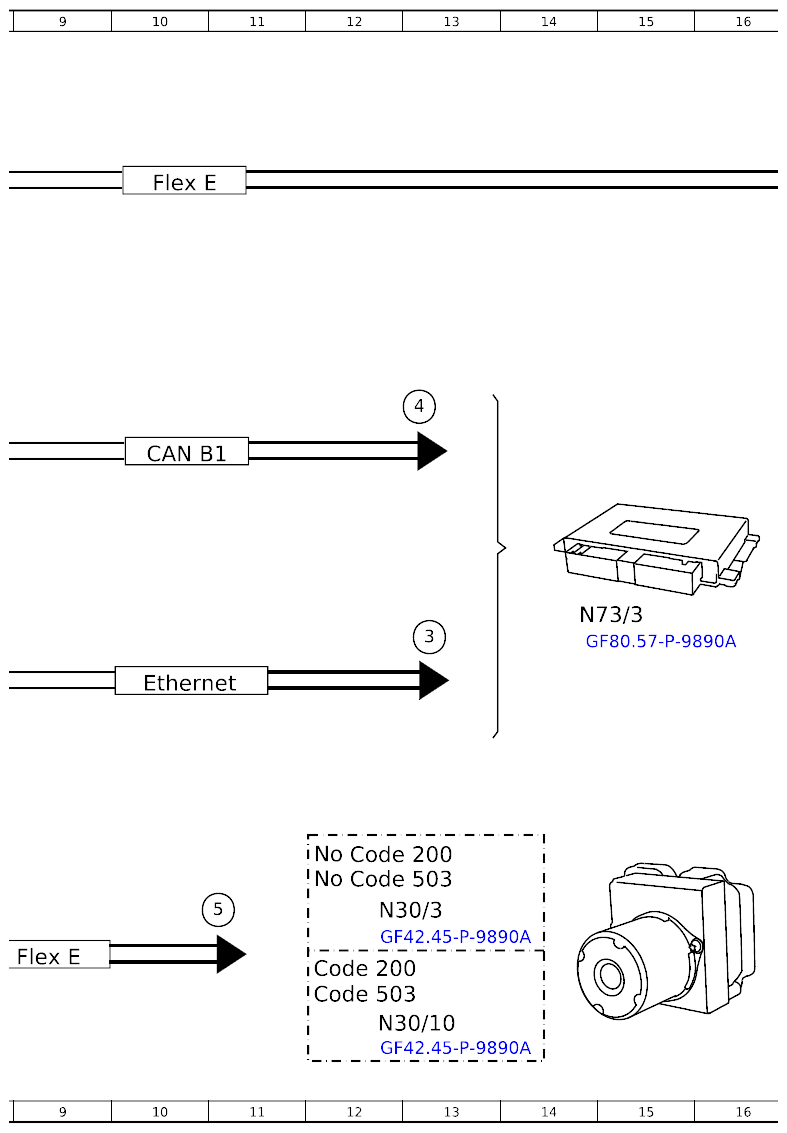

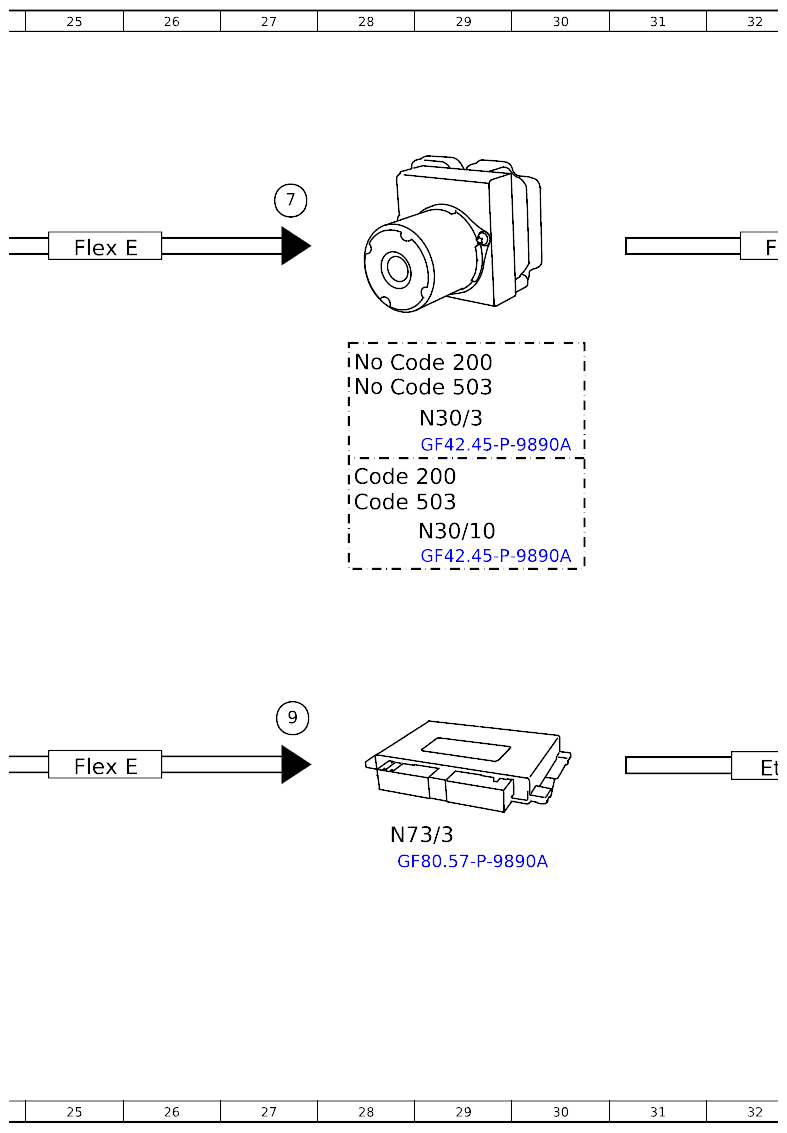

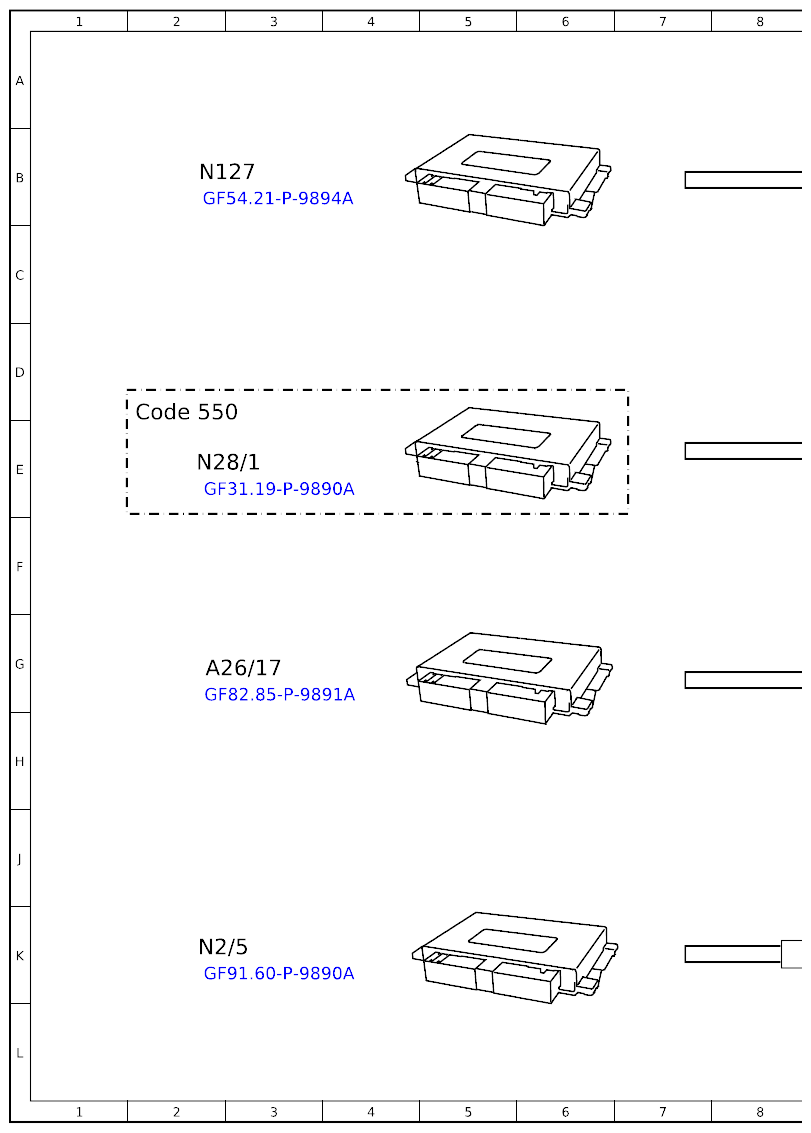

Start-Off Assistance, Function Schematic - PE54.65-P-2505-97B
Model 223, 297
with code 235 (Active Parking Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 20B |
| 10 | Image data, signal | 41H |
| 2 | Drivetrain operational, signal | 19B |
| 3 | Parking system, status | 20E |
| 3 | Parking system, status | 13G |
| 4 | Trailer recognition, status | 19E |
| 4 | Trailer recognition, status | 13D |
| 5 | Speed, turn rate and lateral acceleration, signal | 20K |
| 5 | Speed, turn rate and lateral acceleration, signal | 11K |
| 6 | Transmission position, signal | 19B |
| 7 | Limit vehicle speed, request | 27B |
| 8 | Engine torque, reduce request | 41B |
| 9 | Parking system indicator, request | 27H |
| 9 | Parking system indicator, request | 34H |
| A26/17 | Head unit | 2G |
| A26/17 | Head unit | 36J |
| A40/8 | Touchscreen | 42J |
| CAN B1 | CAN 1 for vehicle interior | 10E |
| Code 200 | Conditionally automated driving | 12K |
| Code 200 | Conditionally automated driving | 12J |
| Code 200 | Conditionally automated driving | 28E |
| Code 200 | Conditionally automated driving | 28D |
| Code 503 | Remote-controlled parking | 12J |
| Code 503 | Remote-controlled parking | 12L |
| Code 503 | Remote-controlled parking | 28D |
| Code 503 | Remote-controlled parking | 28E |
| Code 550 | Trailer hitch | 2E |
| Ethernet | Ethernet | 10G |
| Ethernet | Ethernet | 32H |
| Flex E | Chassis FlexRay | 18F |
| Flex E | Chassis FlexRay | 18B |
| Flex E | Chassis FlexRay | 9K |
| Flex E | Chassis FlexRay | 32C |
| Flex E | Chassis FlexRay | 40C |
| Flex E | Chassis FlexRay | 10B |
| Flex E | Chassis FlexRay | 18K |
| Flex E | Chassis FlexRay | 25C |
| Flex E | Chassis FlexRay | 25H |
| HSVL | High-speed video link | 40H |
| N127 | Drivetrain control unit | 42C |
| N127 | Drivetrain control unit | 2B |
| N2/5 | Supplemental restraint system control unit | 2K |
| N28/1 | Trailer recognition control unit | 2E |
| N30/10 | Electronic Stability Program control unit | 12L |
| N30/10 | Electronic Stability Program control unit | 29F |
| N30/3 | Electronic Stability Program control unit | 12K |
| N30/3 | Electronic Stability Program control unit | 29E |
| N62/3 | Parking system control unit | 21G |
| N73/3 | Electronic ignition switch control unit | 15G |
| N73/3 | Electronic ignition switch control unit | 28J |
