Function Schematic For Displaying Operating Statuses In Instrument Cluster Display - PE54.30-P-2503-97B
Model 206, 214, 223, 236, 254
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 30E |
| 10 | Image data, signal | 36F |
| 2 | Vehicle speed, signal | 22D |
| 2 | Vehicle speed, signal | 29E |
| 3 | Engine speed, signal | 16G |
| 3 | Engine speed, signal | 22H |
| 3 | Engine speed, signal | 29E |
| 4 | Coolant temperature, signal | 15G |
| 4 | Coolant temperature, signal | 22H |
| 4 | Coolant temperature, signal | 29E |
| 5 | Wheel speed, signal | 22D |
| 5 | Wheel speed, signal | 28E |
| 6 | Fuel fill level, signal | 30E |
| 6 | Fuel fill level, signal | 22H |
| 6 | Fuel fill level, signal | 16J |
| 7 | High-voltage battery, status | 29E |
| 7 | High-voltage battery, status | 21H |
| 8 | Transmission position, signal | 29E |
| 8 | Transmission position, signal | 22G |
| 9 | Transmission mode, signal | 29E |
| 9 | Transmission mode, signal | 22G |

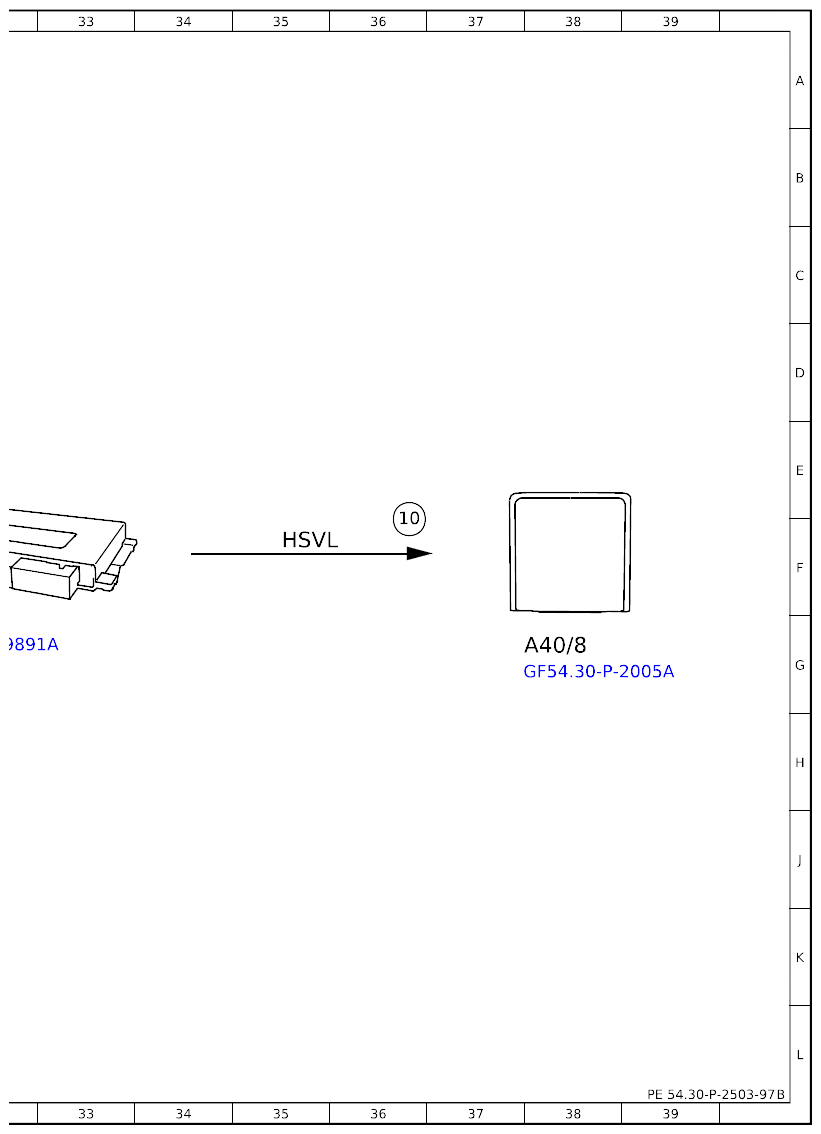

| A40/8 | Audio/COMAND display | 38G |
| CAN C | CAN for engine | 11G |
| CANT | CAN for drivetrain | 11J |
| Code 200 | Conditionally automated driving | 2C |
| Code 200 | Conditionally automated driving | 1D |
| Ethernet | Ethernet | 21H |
| Ethernet | Ethernet | 27F |
| Flex E | Chassis FlexRay | 21D |
| Flex E | Chassis FlexRay | 11D |
| HSVL | High-speed video link | 35F |

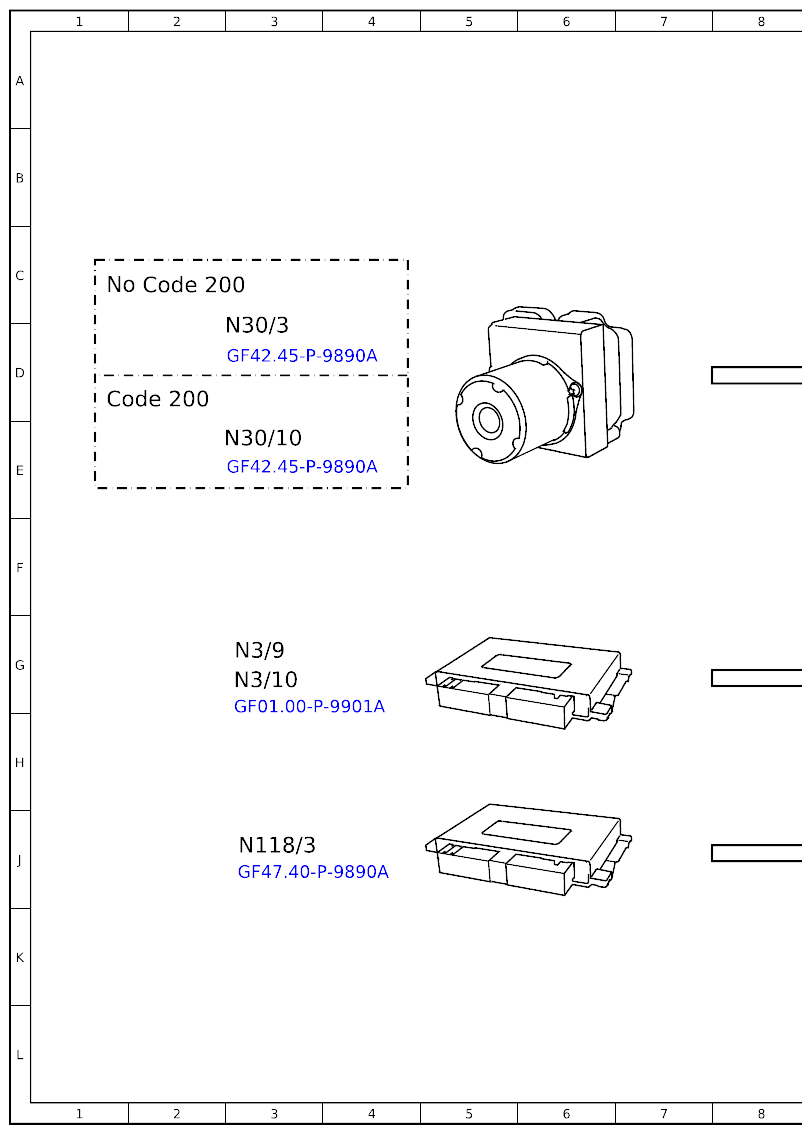

| N118/3 | Fuel pump control unit | 3J |

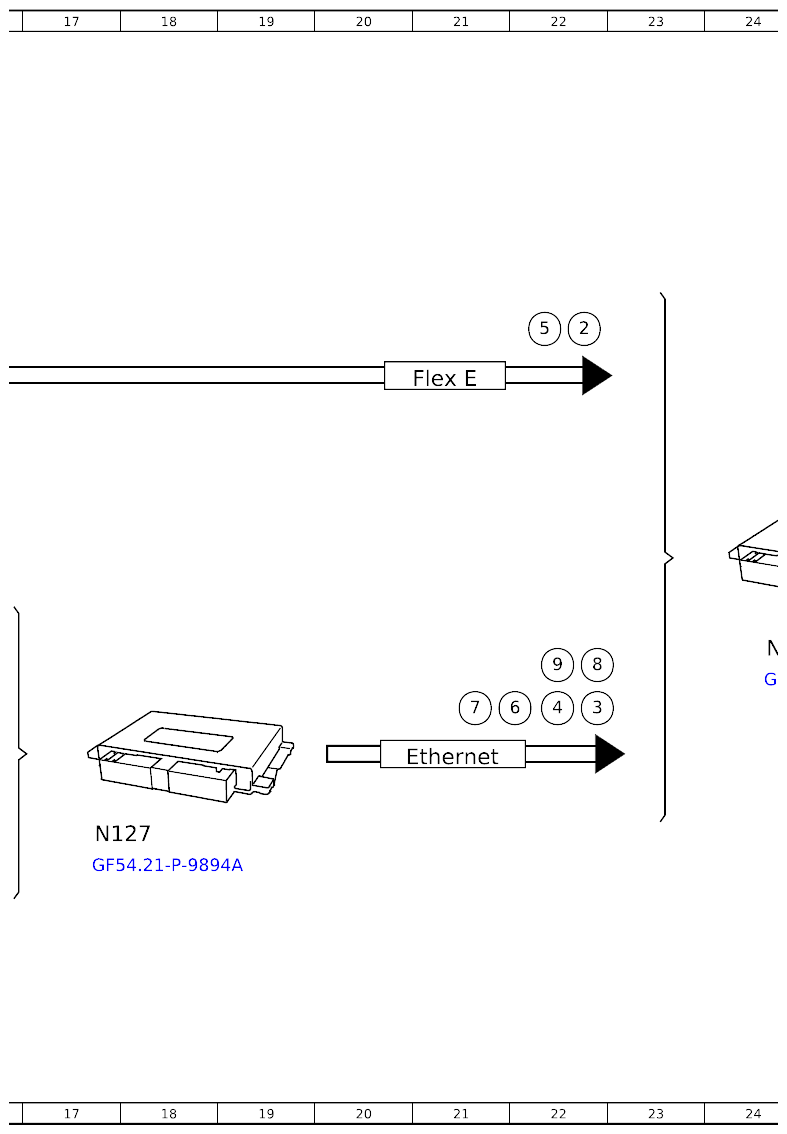

| N127 | Drivetrain control unit | 17J |

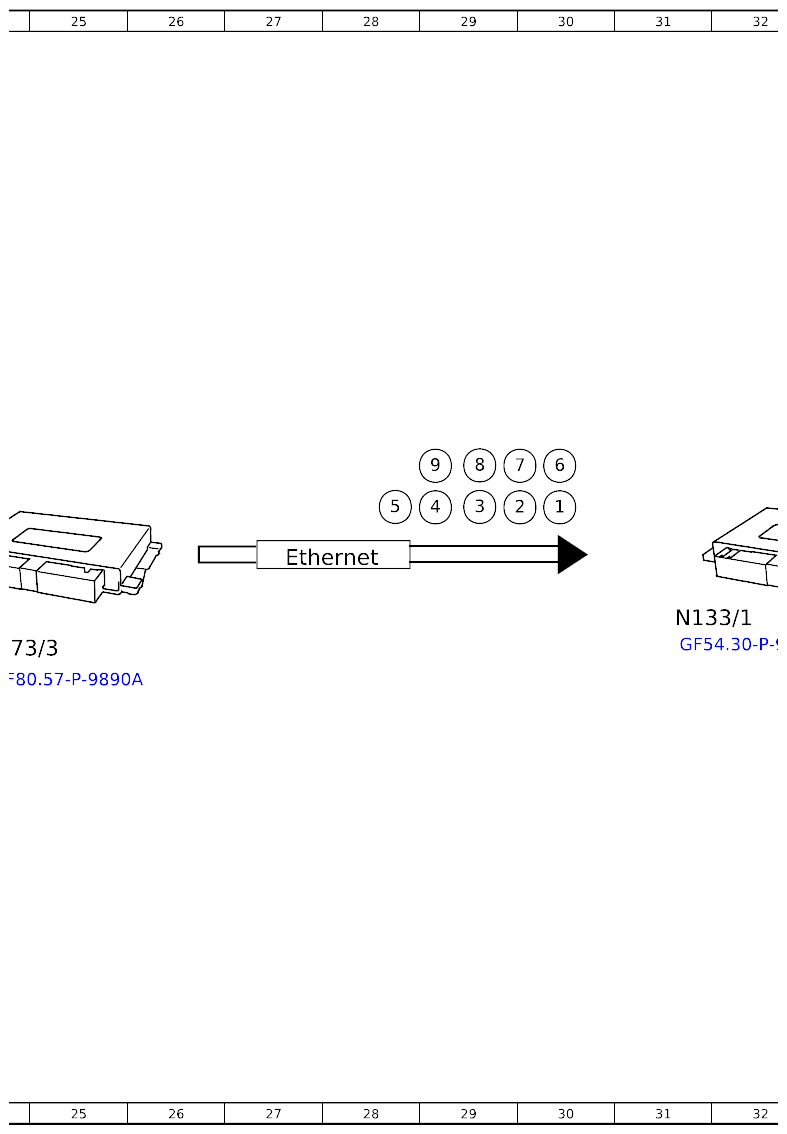

| N133/1 | Instrument cluster control unit | 31G |
| N3/10 | Engine management control unit | 3G |
| N3/9 | CDI control unit | 3G |
| N30/10 | Electronic Stability Program control unit | 3E |
| N30/3 | Electronic Stability Program control unit | 3D |
| N73/3 | Electronic ignition switch control unit | 24G |
