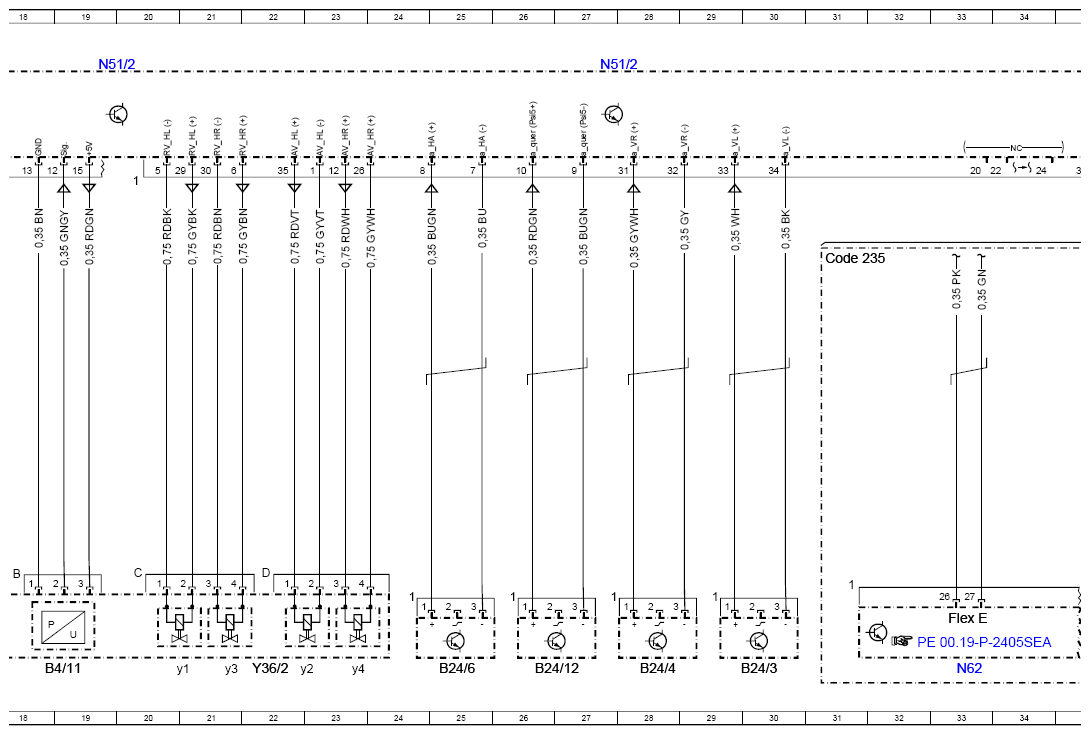

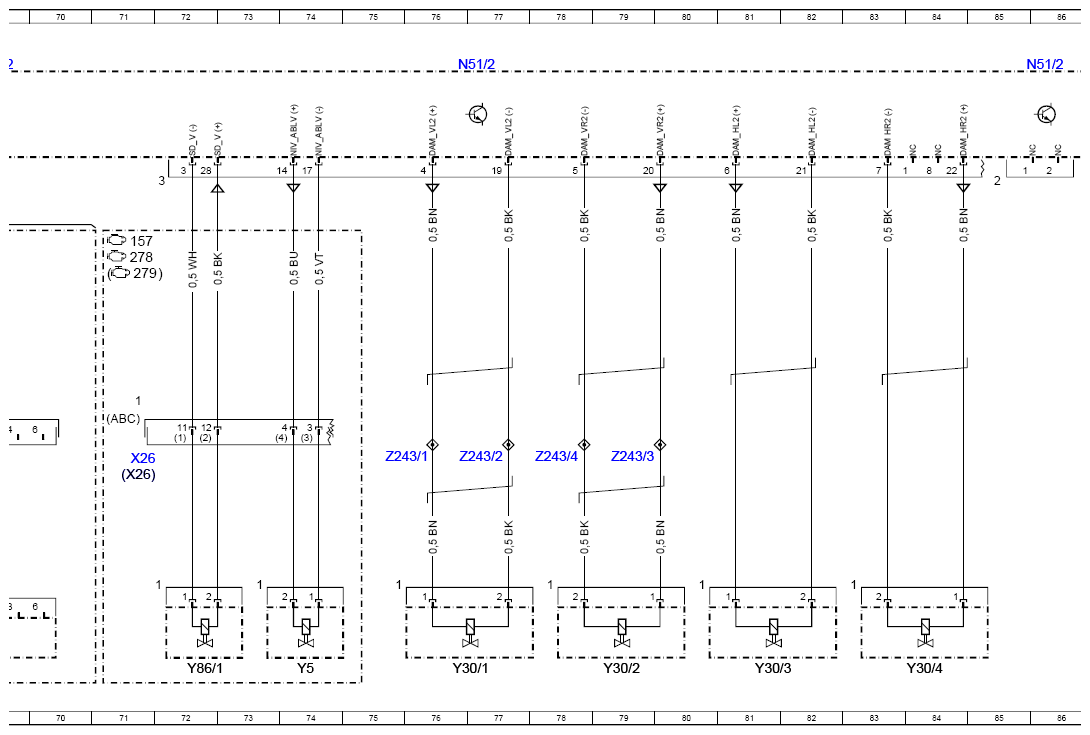

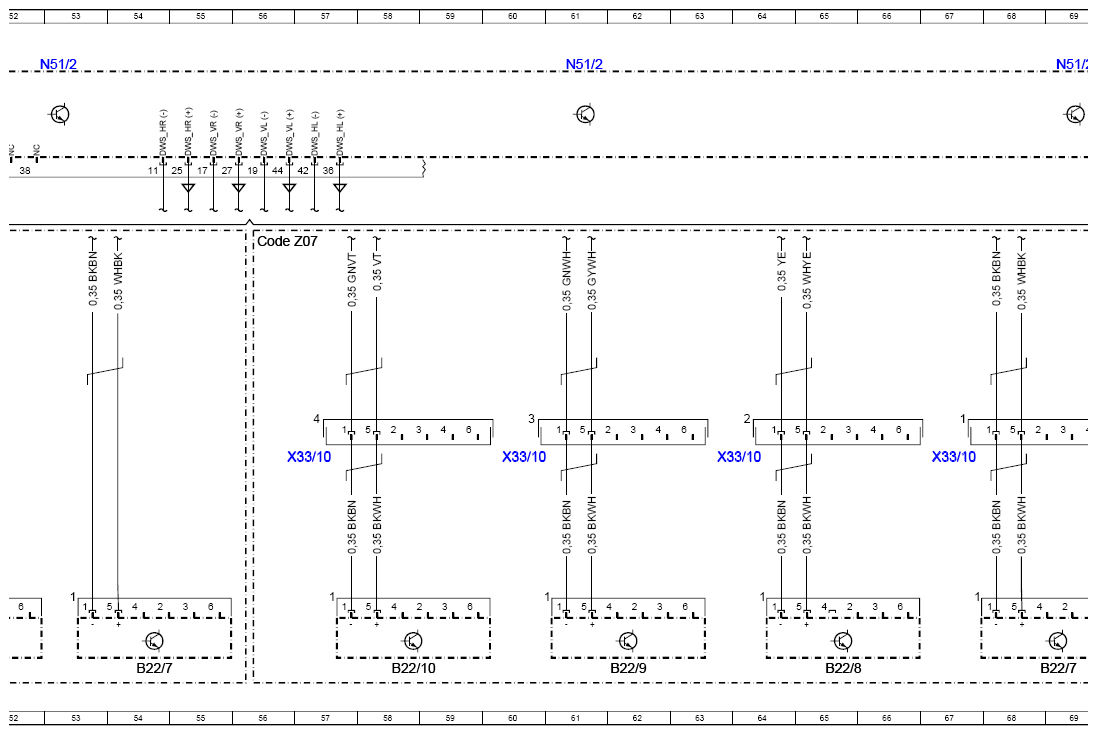

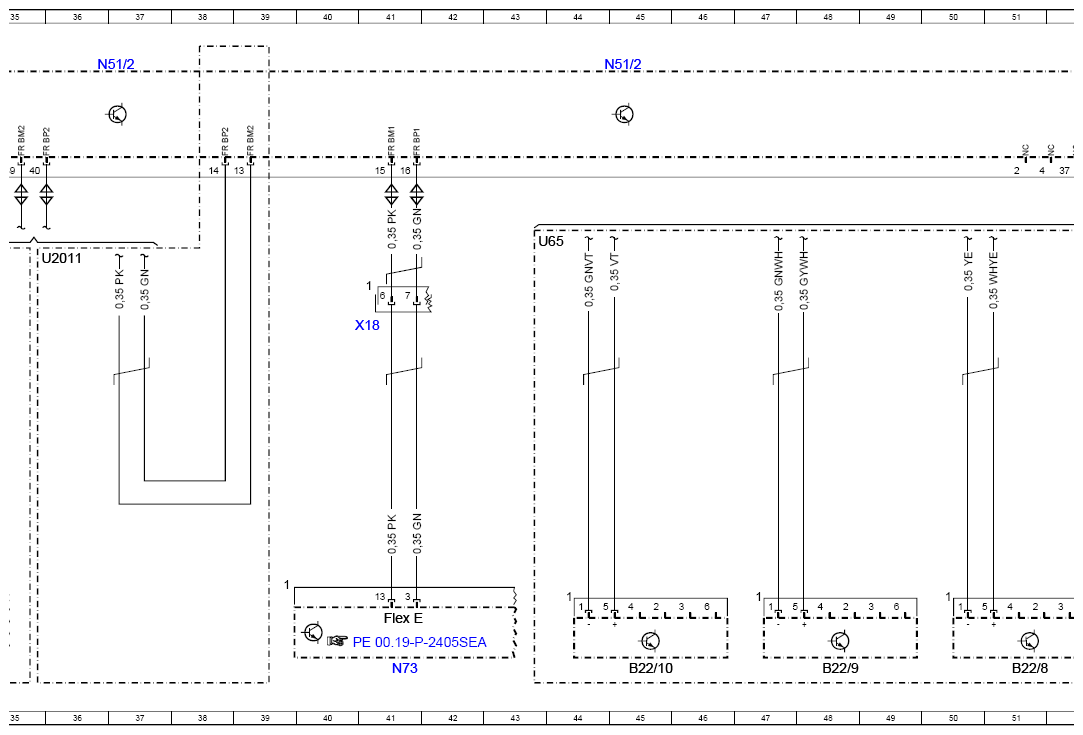

Wiring Diagram Of Active Body Control (ABC) Control Unit - PE32.50-P-2101-97SEA
Model 217 up to model year 2018 with code 487 (MAGIC BODY CONTROL) Control unit N51/2
Model 222 up to model year 2018 with code 487 (MAGIC BODY CONTROL) Control unit N51/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| B22/10 | Right rear level sensor | 58L |
| B22/10 | Right rear level sensor | 45L |
| B22/7 | Left rear level sensor | 54L |
| B22/7 | Left rear level sensor | 69L |
| B22/8 | Left front level sensor | 51L |
| B22/8 | Left front level sensor | 65L |
| B22/9 | Right front level sensor | 48L |
| B22/9 | Right front level sensor | 62L |
| B24/12 | ABC lateral acceleration sensor | 26L |
| B24/3 | Left front body lateral acceleration sensor | 30L |
| B24/4 | Right front body lateral acceleration sensor | 28L |
| B24/6 | Right rear body lateral acceleration sensor | 25L |
| B4/10 | Left rear ABC pressure sensor | 17L |
| B4/11 | Right rear ABC pressure sensor | 18L |
| B4/5 | ABC pressure sensor | 15L |
| B4/8 | Left front ABC pressure sensor | 7L |
| B4/9 | Right front ABC pressure sensor | 9L |
| Code 235 | Active Park Assist | 31D |
| Code Z07 | Top protection | 56D |
| F1/3 | Right A-pillar fuse box | 4L |
| F1/3f320 | Fuse 320 | 2K |
| Flex E | Chassis FlexRay | 33K |
| Flex E | Chassis FlexRay | 41K |
| N51/2 | Active Body Control control unit | 45A |
| N51/2 | Active Body Control control unit | 4A |
| N51/2 | Active Body Control control unit | 12A |
| N51/2 | Active Body Control control unit | 19A |
| N51/2 | Active Body Control control unit | 27A |
| N51/2 | Active Body Control control unit | 36A |
| N51/2 | Active Body Control control unit | 53A |
| N51/2 | Active Body Control control unit | 61A |
| N51/2 | Active Body Control control unit | 69A |
| N51/2 | Active Body Control control unit | 76A |
| N51/2 | Active Body Control control unit | 86A |
| N62 | Parking system control unit | 33L |
| N73 | Electronic ignition switch control unit | 41L |
| U12 | Valid for left-hand drive vehicles | 3F |
| U13 | Valid for right-hand drive vehicles | 4F |
| U2011 | Valid without code 235 Active Park Assist | 35D |
| U65 | Valid without code (Z07) Highest protection | 43D |
| W85/2 | Front passenger footwell frame floor assembly ground point | 3G |
| W85/2 | Front passenger footwell frame floor assembly ground point | 5H |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 41E |
| X26 | Interior and engine wiring harness electrical connector | 71H |
| X26 | Interior and engine wiring harness electrical connector | 71H |
| X33/10 | Level sensor electrical connector, special-purpose vehicle | 57H |
| X33/10 | Level sensor electrical connector, special-purpose vehicle | 60H |
| X33/10 | Level sensor electrical connector, special-purpose vehicle | 64H |
| X33/10 | Level sensor electrical connector, special-purpose vehicle | 67H |
| Y30/1 | Left front Active Body Control damping valve | 76L |
| Y30/2 | Right front Active Body Control damping valve | 79L |
| Y30/3 | Left rear Active Body Control damping valve | 81L |
| Y30/4 | Right rear Active Body Control damping valve | 84L |
| Y36/1 | ABC front axle valve unit | 12L |
| Y36/1y1 | Left front suspension strut control valve | 11L |
| Y36/1y2 | Left front suspension strut shutoff valve | 13L |
| Y36/1y3 | Right front suspension strut control valve | 12L |
| Y36/1y4 | Right front suspension strut shutoff valve | 14L |
| Y36/2 | ABC rear axle valve unit | 22L |
| Y36/2y1 | Left rear suspension strut control valve | 20L |
| Y36/2y2 | Left rear suspension strut shutoff valve | 22L |
| Y36/2y3 | Right rear suspension strut control valve | 21L |
| Y36/2y4 | Right rear suspension strut shutoff valve | 23L |
| Y5 | ABC switchover valve | 74L |
| Y86/1 | ABC throttle valve | 72L |
| Z1z2 | Circuit 31 connector sleeve | 5G |
| Z243/1 | Left front axle damping valve unit connector sleeve (signal +) | 76G |
| Z243/2 | Left front axle damping valve unit connector sleeve (signal -) | 77G |
| Z243/3 | Right front axle damping valve unit connector sleeve (signal -) | 79G |
| Z243/4 | Right front axle damping valve unit connector sleeve (signal +) | 78G |
