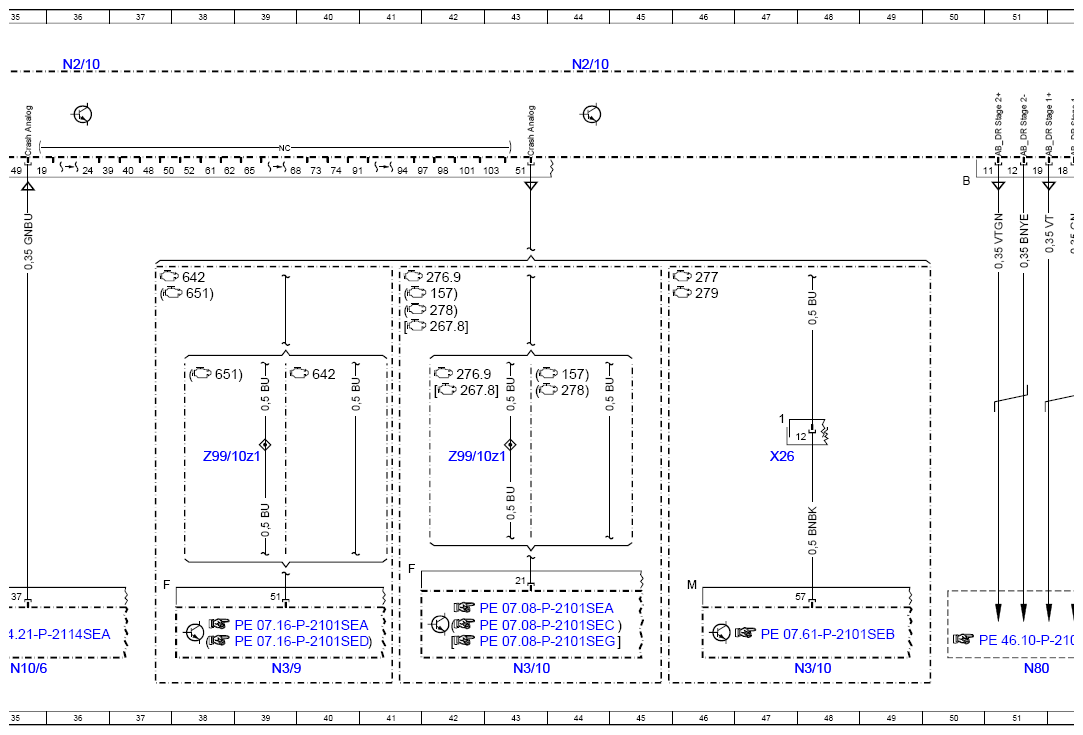

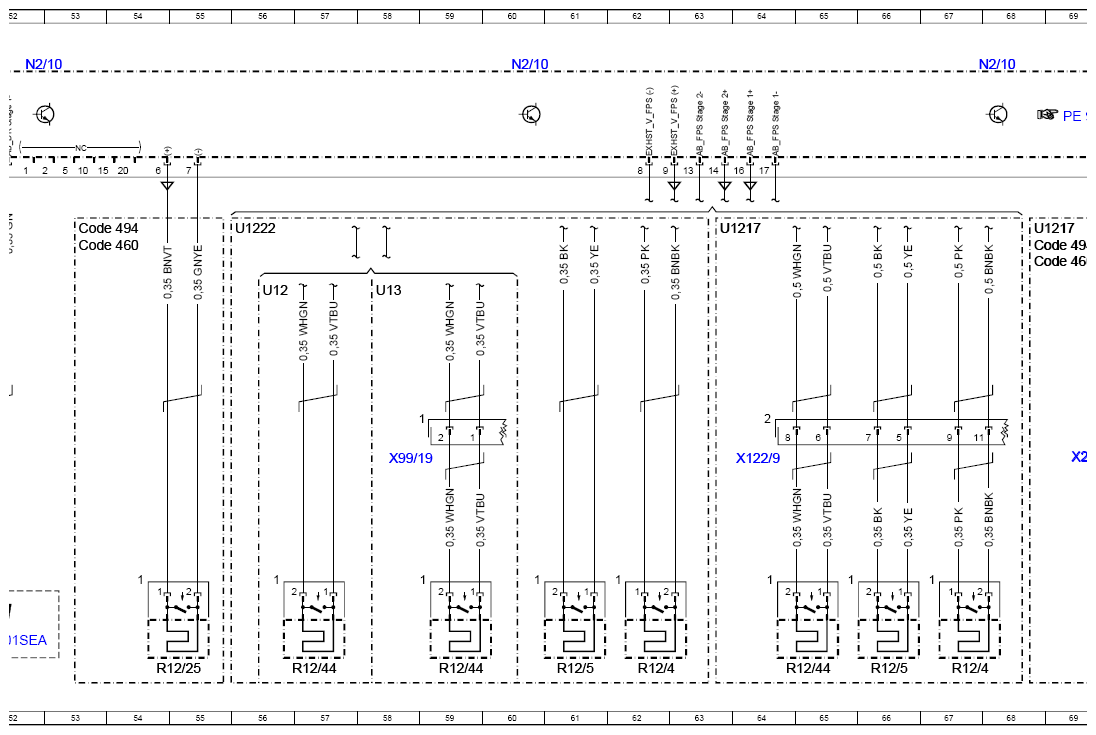

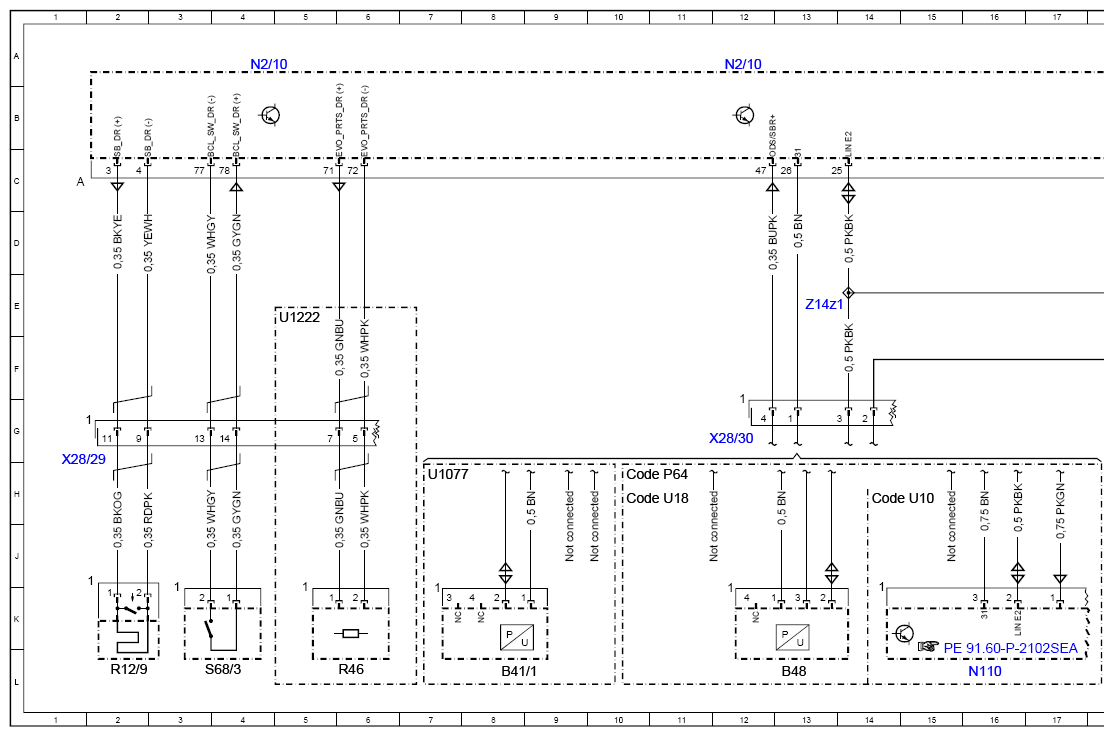

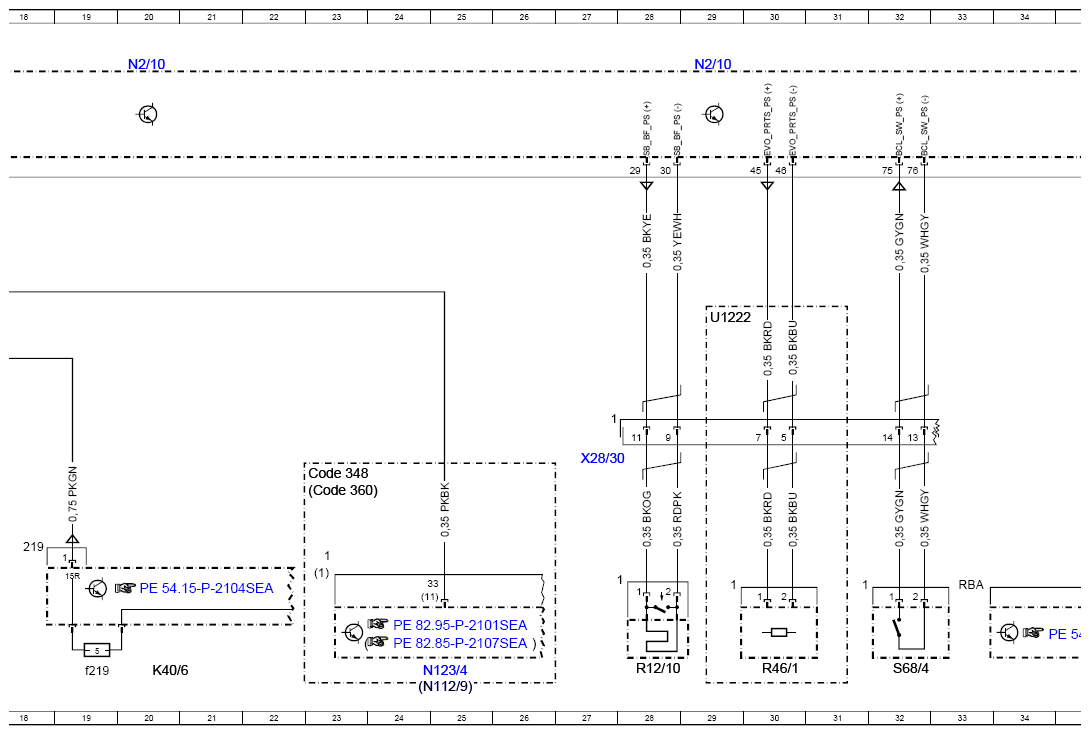

Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97SEB
Model 217 up to model year 2018 Control unit N2/10, sheet 2
Model 222 up to model year 2018 Control unit N2/10, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| B41/1 | Front passenger seat occupied recognition | 8L |
| B48 | Front passenger seat occupied recognition and ACSR | 13L |
| Code 348 | Emergency call/assistance system | 23H |
| Code 360 | HERMES UMTS | 23H |
| Code 460 | Canada version | 53D |
| Code 460 | Canada version | 68D |
| Code 494 | USA version | 53D |
| Code 494 | USA version | 68D |
| Code P64 | Memory package | 10H |
| Code U10 | Front passenger seat with weight detection | 14H |
| Code U18 | Automatic child seat recognition (ACSR [AKSE]) | 10H |
| K40/6 | Left fuse and relay module | 20L |
| K40/6f219 | Fuse 219 | 19L |
| N10/6 | Front SAM control unit | 35L |
| N110 | Weight Sensing System (WSS) control unit | 16L |
| N112/9 | HERMES control unit | 25L |
| N123/4 | Emergency call system control unit | 25L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 29A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 43L |
| N3/10 | ME-SFI [ME] control unit | 48L |
| N3/9 | CDI control unit | 39L |
| N80 | Steering column module control unit | 51L |
| R12/10 | Front passenger sidebag squib | 28L |
| R12/24 | Front passenger kneebag squib | 70L |
| R12/25 | Driver kneebag squib | 54L |
| R12/4 | Front passenger airbag squib 1 | 62L |
| R12/4 | Front passenger airbag squib 1 | 67L |
| R12/44 | Front passenger airbag bleed valve squib | 59L |
| R12/44 | Front passenger airbag bleed valve squib | 57L |
| R12/44 | Front passenger airbag bleed valve squib | 65L |
| R12/5 | Front passenger airbag squib 2 | 61L |
| R12/5 | Front passenger airbag squib 2 | 66L |
| R12/9 | Driver sidebag squib | 2L |
| R46 | Driver's seat PRE-SAFE® pulse squib | 6L |
| R46/1 | Front passenger seat PRE-SAFE® pulse squib | 30L |
| S68/3 | Driver seat belt buckle switch | 4L |
| S68/4 | Front passenger seat belt buckle switch | 32L |
| U1077 | Valid without code (P64) Memory package | 7H |
| U12 | Valid for left-hand drive vehicles | 56E |
| U1217 | Valid for model series 217 | 63D |
| U1217 | Valid for model series 217 | 68D |
| U1222 | Valid for model series 222 | 5E |
| U1222 | Valid for model series 222 | 29E |
| U1222 | Valid for model series 222 | 56D |
| U13 | Valid for right-hand drive vehicles | 58E |
| X122/9 | Passenger-side instrument panel electrical connector | 64H |
| X26 | Interior and engine wiring harness electrical connector | 47H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 1H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 12G |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 27H |
| X29/24 | Cockpit glove compartment electrical connector | 69H |
| X99/19 | Front passenger airbag electrical connector | 58H |
| Z14z1 | Seat occupied LIN (LIN E2) connector sleeve | 13E |
| Z99/10z1 | Connector sleeve, crash signal | 42G |
| Z99/10z1 | Connector sleeve, crash signal | 38G |
