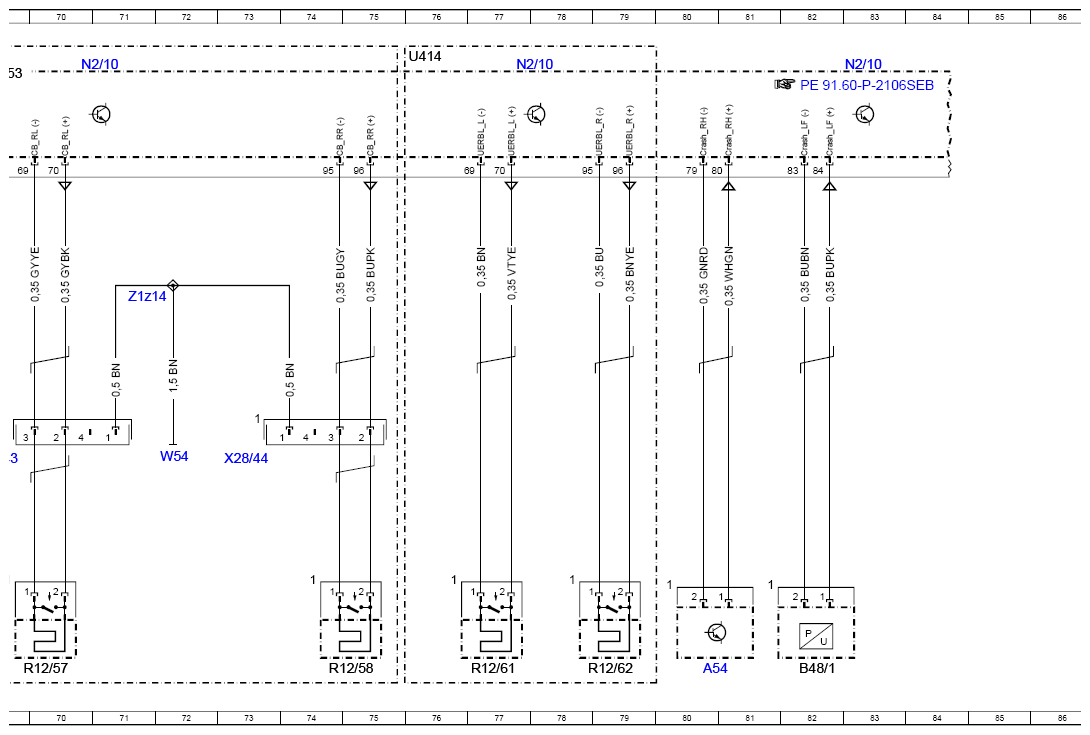

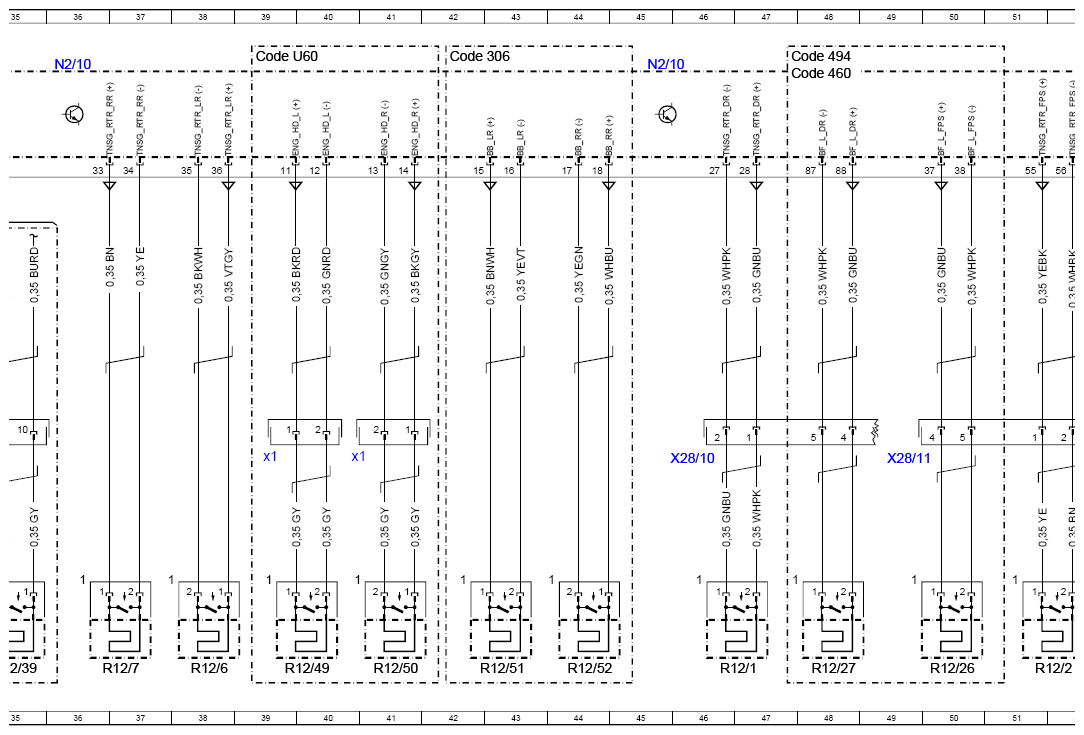

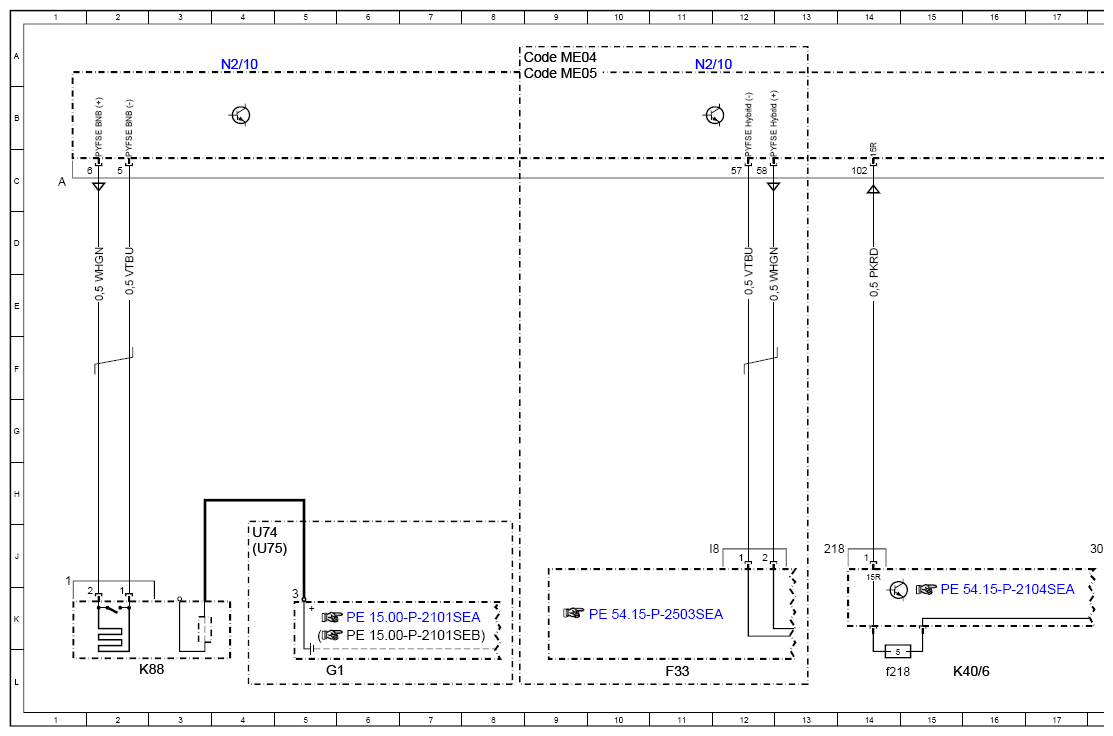

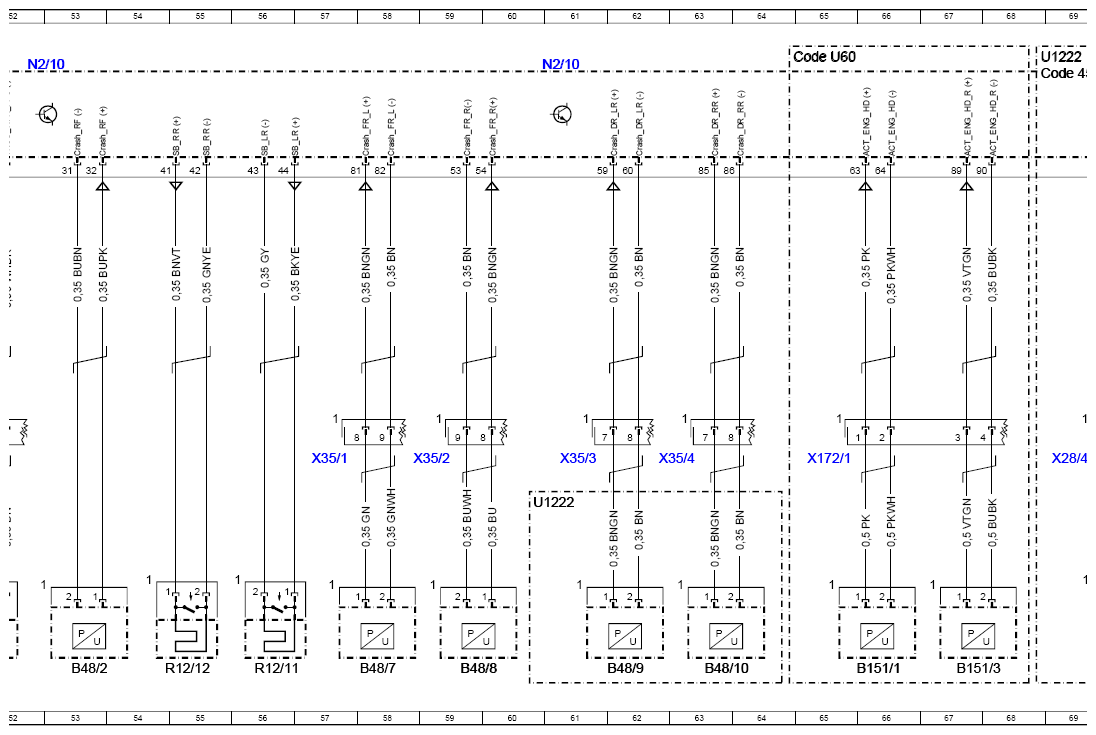

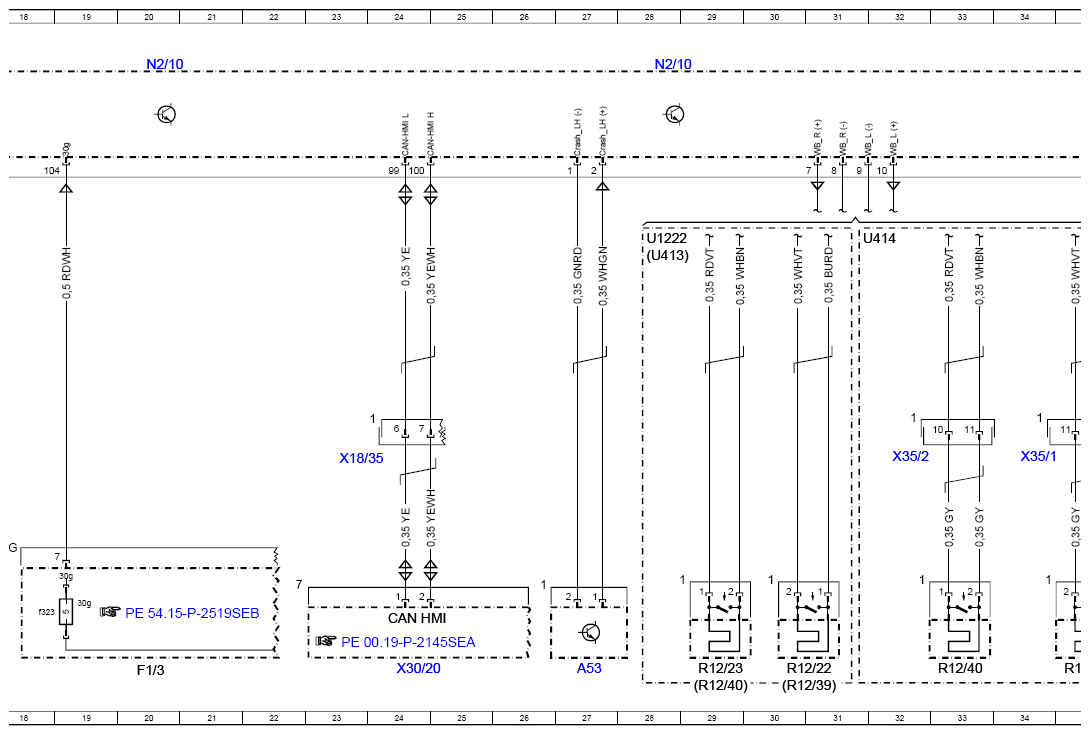

Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97SEA
Model 217 up to model year 2018 Control unit N2/10, Sheet 1
Model 222 up to model year 2018 Control unit N2/10, Sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A53 | Left sidebag sensor | 27L |
| A54 | Right sidebag sensor | 80L |
| B151/1 | Left front bumper pedestrian protection sensor | 66L |
| B151/3 | Right front bumper pedestrian protection sensor | 67L |
| B48/1 | Left frontal acceleration sensor | 82L |
| B48/10 | Right rear door pressure sensor | 63L |
| B48/2 | Right frontal acceleration sensor | 53L |
| B48/7 | Left front door pressure sensor | 58L |
| B48/8 | Right front door pressure sensor | 59L |
| B48/9 | Left rear door pressure sensor | 62L |
| CAN HMI | User interface CAN | 24K |
| Code 306 | Beltbag for outer rear seats | 42A |
| Code 453 | Rear reclining seats | 68A |
| Code 460 | Canada version | 47A |
| Code 494 | USA version | 47A |
| Code ME04 | Mild hybrid drive | 9A |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 9A |
| Code U60 | Pedestrian protection | 39A |
| Code U60 | Pedestrian protection | 64A |
| F1/3 | Right A-pillar fuse box | 20L |
| F1/3f323 | Electrical fuse 323 | 18K |
| F33 | Rear prefuse box | 11L |
| G1 | On-board electrical system battery | 5L |
| K40/6 | Left fuse and relay module | 16L |
| K40/6f218 | Fuse 218 | 14L |
| K88 | Pyrotechnical separator | 2L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 11A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 45A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 61A |
| N2/10 | Supplemental restraint system control unit | 70A |
| N2/10 | Supplemental restraint system control unit | 77A |
| N2/10 | Supplemental restraint system control unit | 83A |
| R12/1 | Driver ETR [GUS] squib | 46L |
| R12/11 | Left rear sidebag squib | 56L |
| R12/12 | Right rear sidebag squib | 55L |
| R12/2 | Front passenger ETR [GUS] squib | 51L |
| R12/22 | Left windowbag squib | 30L |
| R12/23 | Right windowbag squib | 29L |
| R12/26 | Front passenger belt force limiter | 50L |
| R12/27 | Driver belt force limiter | 48L |
| R12/39 | Left headbag squib | 30L |
| R12/39 | Left headbag squib | 35L |
| R12/40 | Right headbag squib | 29L |
| R12/40 | Right headbag squib | 33L |
| R12/49 | Left active engine hood squib | 40L |
| R12/49x1 | Left active engine hood squib electrical connector | 39H |
| R12/50 | Right active engine hood squib | 41L |
| R12/50x1 | Right active engine hood squib electrical connector | 40H |
| R12/51 | Left rear beltbag squib | 43L |
| R12/52 | Right rear beltbag squib | 44L |
| R12/57 | Left rear cushionbag squib | 70L |
| R12/58 | Right rear cushionbag squib | 74L |
| R12/6 | Left rear emergency tensioning retractor squib | 38L |
| R12/61 | Left roll bar squib | 77L |
| R12/62 | Right roll bar squib | 79L |
| R12/7 | Right rear emergency tensioning retractor squib | 37L |
| U1222 | Valid for model series 222 | 28D |
| U1222 | Valid for model series 222 | 60H |
| U1222 | Valid for model series 222 | 68A |
| U413 | Valid for model 217.3 | 28D |
| U414 | Valid for model 217.4 | 31D |
| U414 | Valid for model 217.4 | 76A |
| U74 | Valid for diesel engines | 4J |
| U75 | Valid for gasoline engines | 4J |
| W54 | Right rear wheel well ground point | 72H |
| X172/1 | Front bumper radar sensors electrical connector | 65H |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 23H |
| X28/10 | Driver emergency tensioning retractor/belt force limiter connecting point | 46H |
| X28/11 | Front passenger emergency tensioning retractor/belt force limiter connecting point | 49H |
| X28/43 | Left rear seat cushionbag squib electrical connector | 69H |
| X28/44 | Right rear seat cushionbag squib electrical connector | 73H |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 24L |
| X35/1 | Driver door electrical connector | 34H |
| X35/1 | Driver door electrical connector | 57H |
| X35/2 | Front passenger door electrical connector | 32H |
| X35/2 | Front passenger door electrical connector | 59H |
| X35/3 | Left rear door electrical connector | 61H |
| X35/4 | Right rear door electrical connector | 63H |
| Z1z14 | Circuit 31 connector sleeve | 71E |
