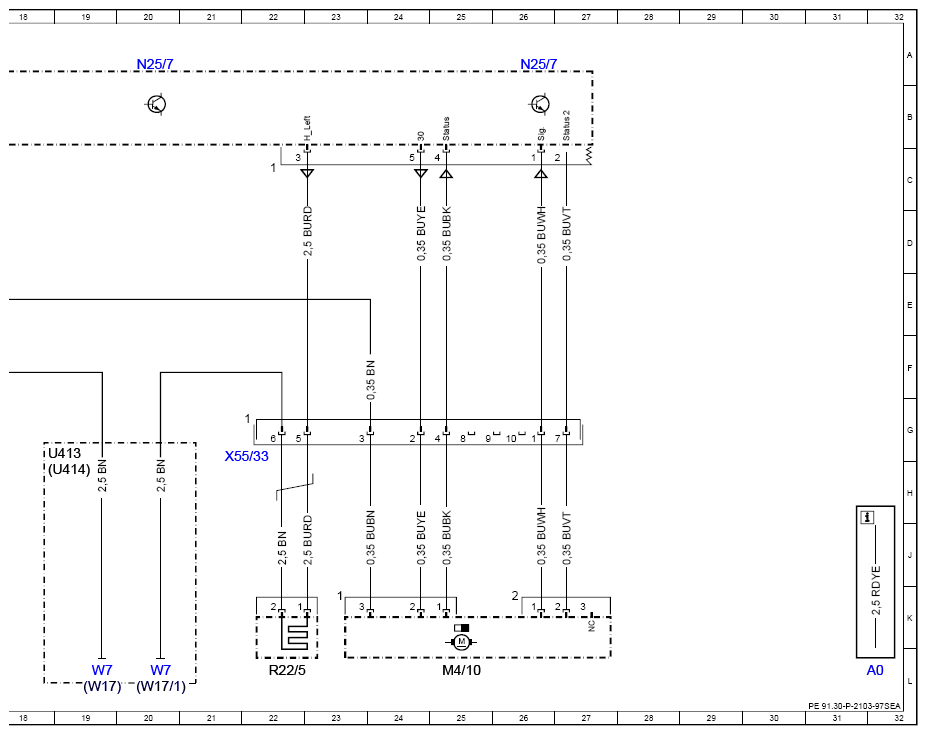

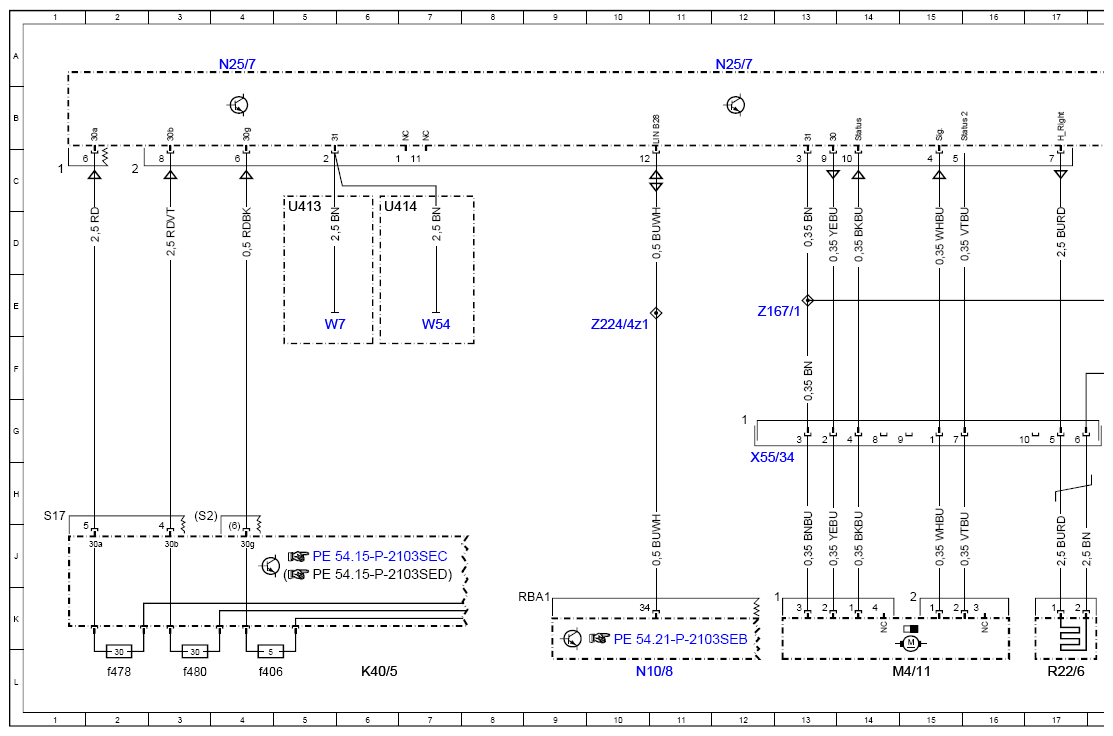

Wiring Diagram For AIRSCARF Control Unit - PE91.30-P-2103-97SEA
Model 217 up to model year 2018 Control unit N25/7
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f406 | Fuse 406 | 4L |
| K40/5f478 | Fuse 478 | 2L |
| K40/5f480 | Fuse 480 | 3L |
| M4/10 | Left front seat AIRSCARF fan motor | 25L |
| M4/11 | Right front seat AIRSCARF fan motor | 15L |
| N10/8 | Rear SAM control unit | 10L |
| N25/7 | AIRSCARF control unit | 4A |
| N25/7 | AIRSCARF control unit | 12A |
| N25/7 | AIRSCARF control unit | 20A |
| N25/7 | AIRSCARF control unit | 26A |
| R22/5 | Left front seat AIRSCARF heating element | 22L |
| R22/6 | Right front seat AIRSCARF heating element | 17L |
| U413 | Valid for model 217.3 | 5C |
| U413 | Valid for model 217.3 | 18G |
| U414 | Valid for model 217.4 | 6C |
| U414 | Valid for model 217.4 | 18H |
| W17 | Right rear seat ground point | 19L |
| W17/1 | Left rear seat ground point | 20L |
| W54 | Right rear wheel well ground point | 7E |
| W7 | Right wheelhouse trunk ground point | 5E |
| W7 | Right wheelhouse trunk ground point | 20L |
| W7 | Right wheelhouse trunk ground point | 19L |
| X55/33 | Left AIRSCARF electrical connector | 22H |
| X55/34 | Right AIRSCARF electrical connector | 12H |
| Z167/1 | AIRSCARF fan ground line connector sleeve | 13E |
| Z224/4z1 | Connector sleeve, heater LIN | 10E |
