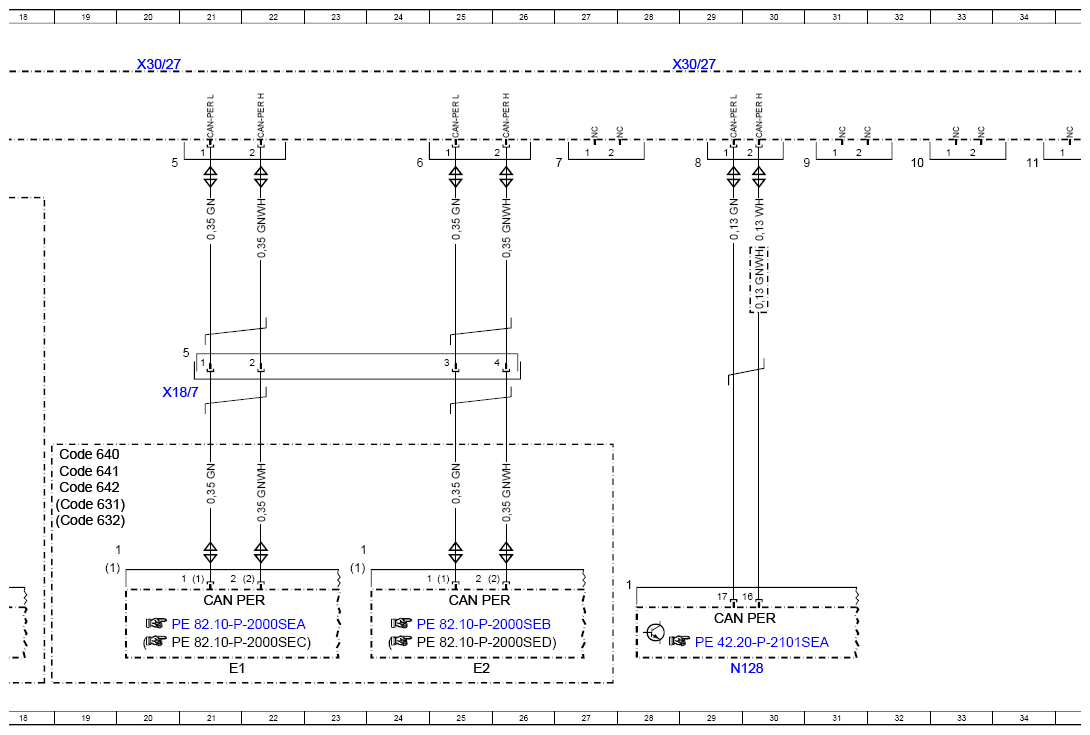

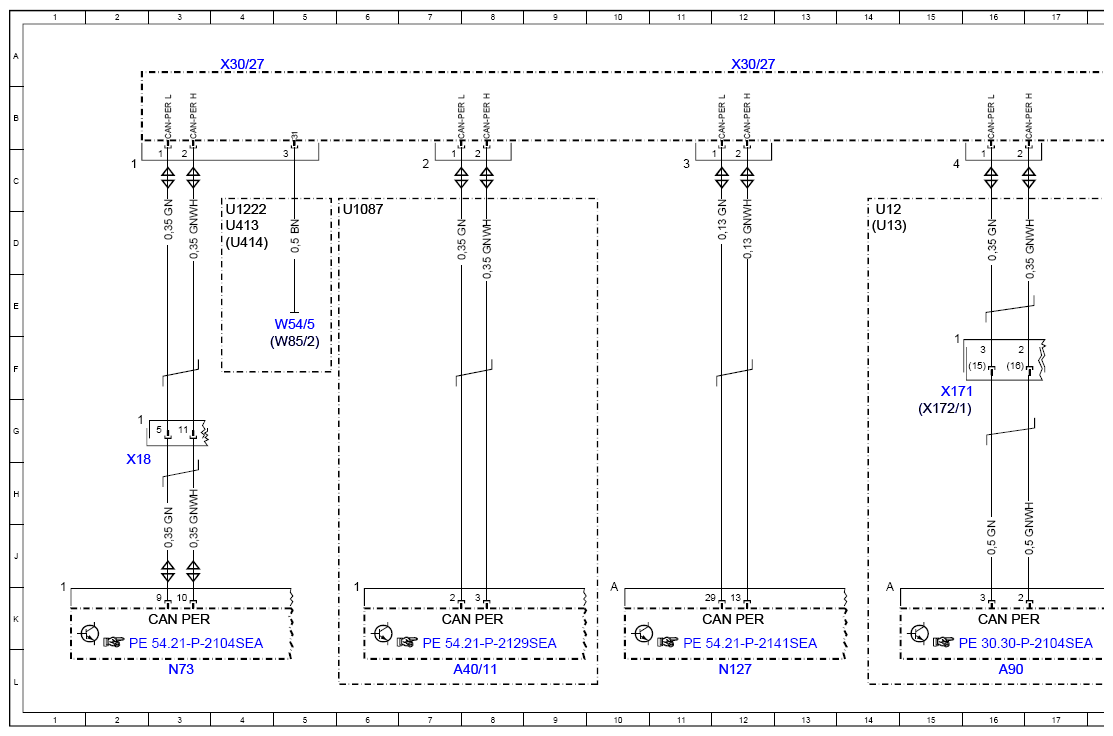

Wiring Diagram For Peripherals CAN - PE00.19-P-2135-97SEA
Model 217 up to model year 2018 Potential distributor X30/27
Model 222 up to model year 2018 Potential distributor X30/27
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A40/11 | Mono multifunction camera | 8L |
| A90 | COLLISION PREVENTION ASSIST controller unit | 16L |
| CAN PER | Peripherals CAN | 3K |
| CAN PER | Peripherals CAN | 16K |
| CAN PER | Peripherals CAN | 7K |
| CAN PER | Peripherals CAN | 12K |
| CAN PER | Peripherals CAN | 21K |
| CAN PER | Peripherals CAN | 25K |
| CAN PER | Peripherals CAN | 29K |
| Code 631 | Static LED headlamp, left-hand traffic | 19H |
| Code 632 | Static LED headlamp, right-hand traffic | 19J |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 19G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 19H |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 19H |
| E1 | Left front lamp unit | 21L |
| E2 | Right front lamp unit | 25L |
| N127 | Drivetrain control unit | 12L |
| N128 | Electric parking brake control unit | 29L |
| N73 | Electronic ignition switch control unit | 3L |
| U1087 | Valid for mono multifunction camera | 6D |
| U12 | Valid for left-hand drive vehicles | 14D |
| U1222 | Valid for model series 222 | 4D |
| U13 | Valid for right-hand drive vehicles | 14D |
| U413 | Valid for model 217.3 | 4D |
| U414 | Valid for model 217.4 | 4D |
| W54/5 | Right rear wheel well ground point | 5E |
| W85/2 | Front passenger footwell frame floor assembly ground point | 5F |
| X171 | COLLISION PREVENTION ASSIST electrical connector | 15F |
| X172/1 | Front bumper radar sensors electrical connector | 15G |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 2H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 21F |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 4A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 12A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 20A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 29A |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 36A |
