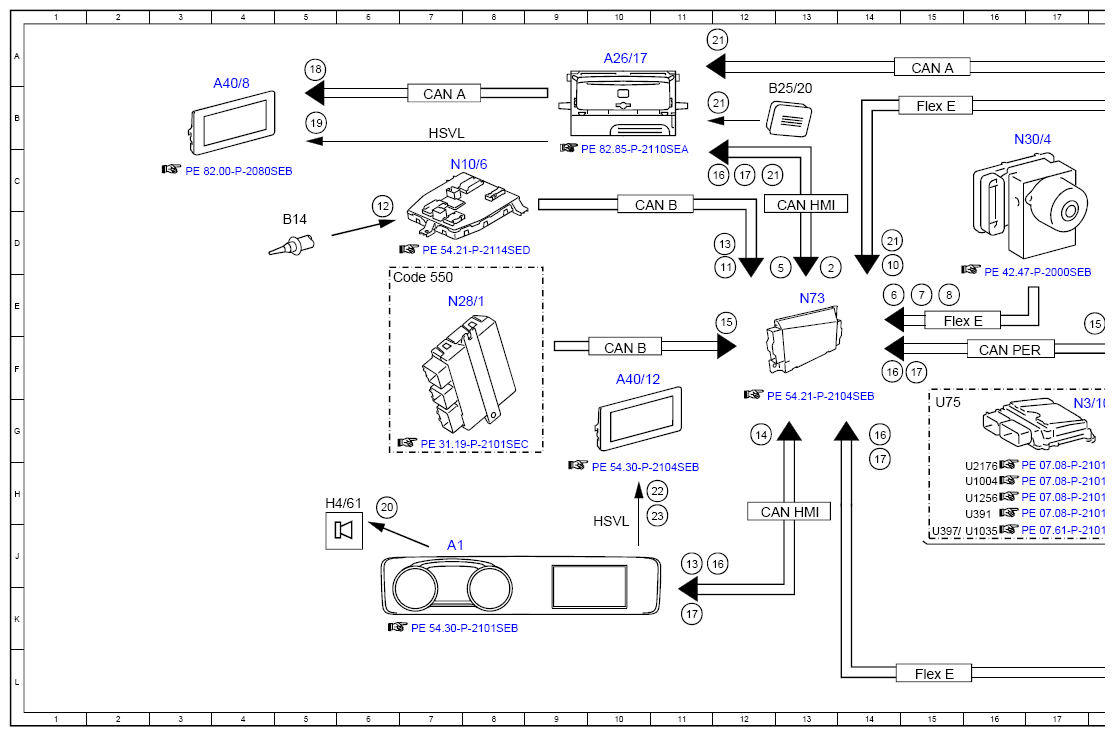

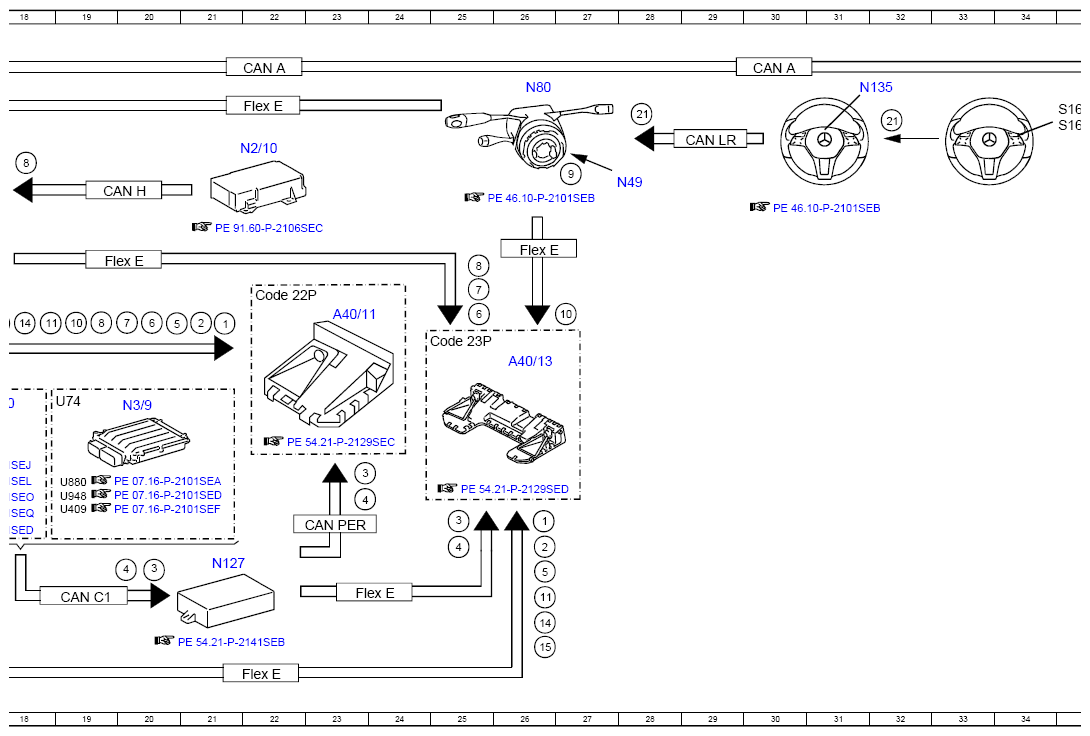

Electrical Function Schematic For Traffic Sign Assist - PE54.30-P-2066-97SEB
Model 217, 222 as of model year 2018 with code 513 (Traffic Sign Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 21E |
| 1 | Circuit 15, status | 26J |
| 10 | Steering wheel angle, signal | 27E |
| 10 | Steering wheel angle, signal | 19E |
| 10 | Steering wheel angle, signal | 14D |
| 11 | Wiper status, signal | 26K |
| 11 | Wiper status, signal | 12D |
| 11 | Wiper status, signal | 18E |
| 12 | Outside temperature sensor, signal | 6C |
| 13 | Outside temperature, signal | 11J |
| 13 | Outside temperature, signal | 12D |
| 14 | Displayed outside temperature, signal | 18E |
| 14 | Displayed outside temperature, signal | 26K |
| 14 | Displayed outside temperature, signal | 12G |
| 15 | Trailer recognition, status | 18E |
| 15 | Trailer recognition, status | 26L |
| 15 | Trailer recognition, status | 12E |
| 16 | Road sign display, request | 11C |
| 16 | Road sign display, request | 11J |
| 16 | Road sign display, request | 14G |
| 16 | Road sign display, request | 14F |
| 17 | Warning and system messages, request | 11K |
| 17 | Warning and system messages, request | 12C |
| 17 | Warning and system messages, request | 14G |
| 17 | Warning and system messages, request | 15F |
| 18 | Audio/COMAND display, actuation | 5A |
| 19 | High-speed video link video signal data transfer, signal | 5B |
| 2 | Operating mode, status | 21E |
| 2 | Operating mode, status | 13D |
| 2 | Operating mode, status | 26J |
| 20 | Speaker, actuation | 6H |
| 21 | Operation, signal | 12A |
| 21 | Operation, signal | 12C |
| 21 | Operation, signal | 12B |
| 21 | Operation, signal | 14D |
| 21 | Operation, signal | 40H |
| 21 | Operation, signal | 32B |
| 21 | Operation, signal | 28B |
| 22 | Road sign display, request | 11H |
| 23 | Warning and system messages, request | 11J |
| 3 | Engine running, signal | 20J |
| 3 | Engine running, signal | 23H |
| 3 | Engine running, signal | 25H |
| 4 | Drivetrain operational, signal | 20J |
| 4 | Drivetrain operational, signal | 23H |
| 4 | Drivetrain operational, signal | 25J |
| 5 | Map data, signal | 13D |
| 5 | Map data, signal | 26J |
| 5 | Map data, signal | 20E |
| 6 | Wheel speed, signal | 20E |
| 6 | Wheel speed, signal | 25E |
| 6 | Wheel speed, signal | 14E |
| 7 | Wheel rotation direction, signal | 25E |
| 7 | Wheel rotation direction, signal | 20E |
| 7 | Wheel rotation direction, signal | 15E |
| 8 | Speed, turn rate and lateral acceleration, signal | 19E |
| 8 | Speed, turn rate and lateral acceleration, signal | 18C |
| 8 | Speed, turn rate and lateral acceleration, signal | 25D |
| 8 | Speed, turn rate and lateral acceleration, signal | 15E |
| 9 | Steering wheel angle sensor, signal | 27C |
| A1 | Instrument cluster | 7J |
| A105 | Touchpad | 38D |
| A105 | Touchpad | 38G |
| A26/17 | Head unit | 10A |
| A40/11 | Mono multifunction camera | 23E |
| A40/12 | Head-up display | 10F |
| A40/13 | Stereo multifunction camera | 26F |
| A40/8 | Audio/COMAND display | 4B |
| A40/9 | Audio/COMAND control panel | 38A |
| A40/9s7 | CAR button | 39B |
| B14 | Outside temperature sensor | 5D |
| B25/20 | Driver hands-free system microphone | 13B |
| CAN A | Telematics CAN | 7B |
| CAN A | Telematics CAN | 15A |
| CAN A | Telematics CAN | 22A |
| CAN A | Telematics CAN | 30A |
| CAN B | Interior CAN | 10F |
| CAN B | Interior CAN | 10C |
| CAN C1 | Drivetrain CAN | 19K |
| CAN H | Vehicle dynamics CAN | 19C |
| CAN HMI | User interface CAN | 13C |
| CAN HMI | User interface CAN | 13H |
| CAN LR | Steering wheel CAN | 29B |
| CAN PER | Peripherals CAN | 16F |
| CAN PER | Peripherals CAN | 23J |
| Code 22P | Track package | 22E |
| Code 23P | Driver assistance package | 24F |
| Code 446 | Touchpad only | 36G |
| Code 446 | Touchpad only | 42G |
| Code 448 | Touchpad | 36D |
| Code 550 | Trailer hitch | 6E |
| Flex E | Chassis FlexRay | 15B |
| Flex E | Chassis FlexRay | 22L |
| Flex E | Chassis FlexRay | 15L |
| Flex E | Chassis FlexRay | 23K |
| Flex E | Chassis FlexRay | 19D |
| Flex E | Chassis FlexRay | 15E |
| Flex E | Chassis FlexRay | 26D |
| Flex E | Chassis FlexRay | 22B |
| H4/61 | Instrument cluster speaker | 5H |
| HSVL | High-speed video link | 7B |
| HSVL | High-speed video link | 10J |
| LIN A3 | LCP LIN | 41H |
| N10/6 | Front SAM control unit | 7C |
| N127 | Drivetrain control unit | 21J |
| N135 | Steering wheel electronics | 32B |
| N2/10 | Supplemental restraint system control unit | 22C |
| N28/1 | Trailer recognition control unit | 7E |
| N3/10 | ME-SFI [ME] control unit | 17G |
| N3/9 | CDI control unit | 20G |
| N30/4 | Electronic Stability Program control unit | 16B |
| N49 | Steering wheel angle sensor | 28C |
| N72 | Lower control panel | 44G |
| N72s7 | CAR button | 44G |
| N73 | Electronic ignition switch control unit | 13E |
| N80 | Steering column module control unit | 26B |
| S163/2s10 | Head unit finger navigation pad | 35B |
| S163/2s13 | Back button | 35B |
| U1004 | Valid for engine 177 | 16H |
| U1035 | Valid for gasoline engine 279 | 16J |
| U1056 | Valid except code 446 (Touchpad only) | 36A |
| U1256 | Valid for engine 256 | 16H |
| U2176 | Valid for engine 176 | 16H |
| U391 | Valid for gasoline engine 276.8 | 16H |
| U397 | Valid for gasoline engine 277 | 15J |
| U409 | Valid for diesel engine 656 | 19H |
| U74 | Valid for diesel engines | 19G |
| U75 | Valid for gasoline engines | 15G |
| U880 | Valid for diesel engine 642 | 19H |
| U948 | Valid for diesel engine 651 | 19H |
